申请日2018.11.27
公开(公告)日2019.03.22
IPC分类号C02F9/10; C02F101/20
摘要
本发明提供了一种含盐有机质酸性金属废水的处理装置。该装置包括：pH调节装置，用于调节含盐有机质酸性金属废水的pH值至碱性以得到碱性废水;氧化降解装置，与pH调节装置相连，用于去除碱性废水中的COD以得到预处理废水;沉淀装置，与氧化降解装置相连，用于利用沉淀反应去除预处理废水中的重金属离子以得到二次处理废水;蒸发装置，与沉淀装置相连，用于对二次处理废水进行蒸发结晶以去除其中的盐分得到净化水。采用该装置处理含盐有机质酸性金属废水，工艺流程简单、设备造价低、占地面积小。同时，废水处理能耗低，处理后的水为蒸馏水、品质高，处理费用低，且具有良好的生态效应。
权利要求书

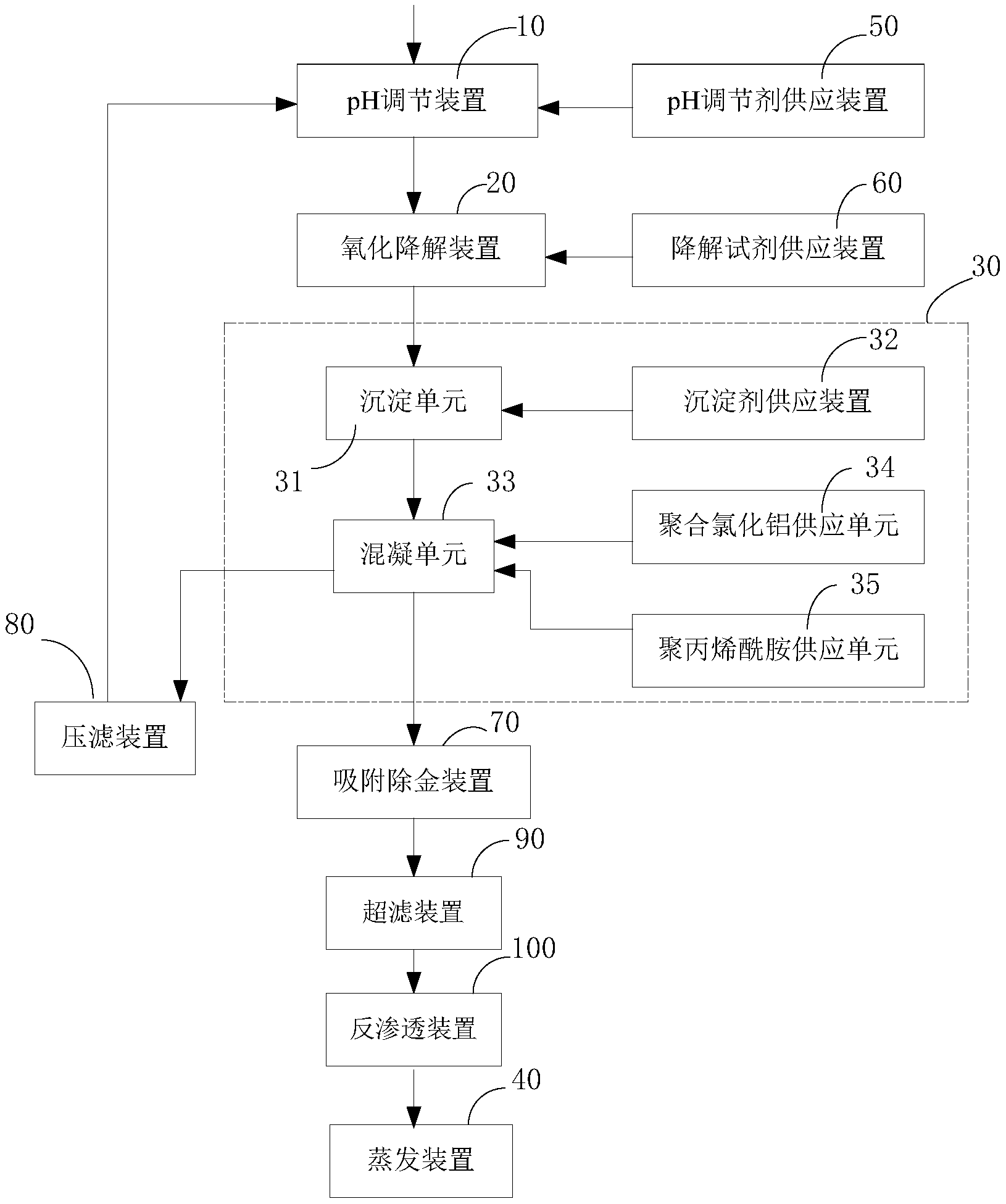

1.一种含盐有机质酸性金属废水的处理装置，其特征在于，包括：
pH调节装置(10)，用于调节所述含盐有机质酸性金属废水的pH值至碱性以得到碱性废水;
氧化降解装置(20)，与所述pH调节装置(10)相连，用于去除所述碱性废水中的COD以得到预处理废水;
沉淀装置(30)，与所述氧化降解装置(20)相连，用于利用沉淀反应去除所述预处理废水中的重金属离子以得到二次处理废水;以及
蒸发装置(40)，与所述沉淀装置(30)相连，用于对所述二次处理废水进行蒸发结晶以去除其中的盐分得到净化水。
2.根据权利要求1所述的处理装置，其特征在于，所述处理装置还包括pH调节剂供应装置(50)，所述pH调节剂供应装置(50)与所述pH调节装置(10)相连，用于向所述pH调节装置(10)中供应氢氧化钠和/或氢氧化钾的一种或多种作为pH调节剂。
3.根据权利要求1所述的处理装置，其特征在于，所述处理装置还包括降解试剂供应装置(60)，所述降解试剂供应装置(60)与所述氧化降解装置(20)相连，用于向所述氧化降解装置(20)中供应次氯酸盐、双氧水、K2FeO4、高锰酸钾、高氯酸和次氯酸中的一种或多种作为降解试剂。
4.根据权利要求1至3中任一项所述的处理装置，其特征在于，所述沉淀装置(30)包括：
沉淀单元(31)，分别与所述氧化降解装置(20)和所述蒸发装置(40)相连，所述沉淀单元(31)用于利用沉淀反应去除所述预处理废水中的重金属离子以得到所述二次处理废水;
沉淀剂供应装置(32)，与所述沉淀单元(32)相连，用于向所述沉淀单元(32)中供应沉淀剂。
5.根据权利要求4所述的处理装置，其特征在于，所述沉淀单元(31)设置有预处理废水进口和沉淀反应产物出口，所述预处理废水进口与所述氧化降解装置(20)相连;所述沉淀装置(30)还包括混凝单元(33)，所述混凝单元(33)设置有混凝水进口和上清液出口，所述混凝水进口与所述沉淀反应产物出口相连，且所述上清液出口与所述蒸发装置(40)相连。
6.根据权利要求5所述的处理装置，其特征在于，所述混凝单元(33)还设置混凝剂进口，所述沉淀装置(30)还包括：
聚合氯化铝供应单元(34)，用于向所述混凝单元(33)供应聚合氯化铝;
聚丙烯酰胺供应单元(35)，用于向所述混凝单元(33)供应聚丙烯酰胺。
7.根据权利要求5所述的处理装置，其特征在于，所述处理装置还设置有吸附除金装置(70)，所述吸附除金装置(70)设置在所述上清液出口与所述蒸发装置(40)之间相连的管路上。
8.根据权利要求7所述的处理装置，其特征在于，所述吸附除金装置(70)包括吸附塔和设置在所述吸附塔内部的物理吸附剂层，所述吸附塔设置有进塔口和出塔口，所述进塔口与所述上清液出口相连，所述出塔口与所述蒸发装置(40)相连。
9.根据权利要求5所述的处理装置，其特征在于，所述混凝单元(33)还设置有污泥出口，所述处理装置还包括压滤装置(80)，所述压滤装置(80)设置有污泥进口、压滤液出口和滤渣出口，所述污泥进口与所述污泥出口相连，所述压滤液出口与所述pH调节装置(10)相连以将所述压滤液出口排出的压滤液返回至所述pH调节装置(10)。
10.根据权利要求1至3中任一项所述的处理装置，其特征在于，所述蒸发装置(40)为多效蒸发器、MVR蒸发器或MVC蒸发器。
说明书
含盐有机质酸性金属废水的处理装置
技术领域
本发明涉及工业废水处理技术领域，具体而言，涉及一种含盐有机质酸性金属废水的处理装置。
背景技术
随着工业化和城市化的推进，电镀、印染、采矿、冶金和化工等每年生产大量的含重金属离子的废水，从而导致重金属污染日益严重。重金属难降解并能通过食物链而生物富集，构成对生物和人体健康的严重威胁。
近些年来，重金属废水治理技术发展迅速，新技术、新方法不断出现，但在实践中发现传统的中和沉淀、硫化法、离子交换、反渗透、铁氧体和吸附等方法在处理重金属废水中存在不足，诸如处理工艺较长、处理条件苛刻、成本较高、废渣较多、引入二次污染、处理量有限等问题，需要不断改进和开发新的处理技术。特别是当废水中存在高COD(化学需氧量)时，以上方法是无法将其去除的。在众多的工业废水中，含盐有机质酸性金属废水往往因以盐分浓度高、重金属含量高、COD高、成分复杂且来水不稳定等特点具有较高的处理难度，尤其是零排放的苛刻要求也带来更大的处理难度。
发明内容
本发明的主要目的在于提供一种含盐有机质酸性金属废水的处理装置，以解决现有技术中的含盐有机质酸性金属废水的处理流程长、成本高、处理难度大的问题。
为了实现上述目的，根据本发明的一个方面，提供了一种含盐有机质酸性金属废水的处理装置，其包括：pH调节装置，用于调节含盐有机质酸性金属废水的pH值至碱性以得到碱性废水;氧化降解装置，与pH调节装置相连，用于去除碱性废水中的COD以得到预处理废水;沉淀装置，与氧化降解装置相连，用于利用沉淀反应去除预处理废水中的重金属离子以得到二次处理废水;蒸发装置，与沉淀装置相连，用于对二次处理废水进行蒸发结晶以去除其中的盐分得到净化水。
进一步地，处理装置还包括pH调节剂供应装置，pH调节剂供应装置与pH调节装置相连，用于向pH调节装置中供应氢氧化钠和/或氢氧化钾的一种或多种作为pH调节剂。
进一步地，处理装置还包括降解试剂供应装置，降解试剂供应装置与氧化降解装置相连，用于向氧化降解装置中供应次氯酸盐、双氧水、K2FeO4、高锰酸钾、高氯酸和次氯酸中的一种或多种作为降解试剂。
进一步地，沉淀装置包括：沉淀单元，分别与氧化降解装置和蒸发装置相连，沉淀单元用于利用沉淀反应去除预处理废水中的重金属离子以得到二次处理废水;沉淀剂供应装置，与沉淀单元相连，用于向沉淀单元中供应沉淀剂。
进一步地，沉淀单元设置有预处理废水进口和沉淀反应产物出口，预处理废水进口与氧化降解装置相连;沉淀装置还包括混凝单元，混凝单元设置有混凝水进口和上清液出口，混凝水进口与沉淀反应产物出口相连，且上清液出口与蒸发装置相连。
进一步地，混凝单元还设置混凝剂进口，沉淀装置还包括：聚合氯化铝供应单元，用于向混凝单元供应聚合氯化铝;聚丙烯酰胺供应单元，用于向混凝单元供应聚丙烯酰胺。
进一步地，处理装置还设置有吸附除金装置，吸附除金装置设置在上清液出口与蒸发装置之间相连的管路上。
进一步地，吸附除金装置包括吸附塔和设置在吸附塔内部的物理吸附剂层，吸附塔设置有进塔口和出塔口，进塔口与上清液出口相连，出塔口与蒸发装置相连。
进一步地，混凝单元还设置有污泥出口，处理装置还包括压滤装置，压滤装置设置有污泥进口、压滤液出口和滤渣出口，污泥进口与污泥出口相连，压滤液出口与pH调节装置相连以将压滤液出口排出的压滤液返回至pH调节装置。
进一步地，蒸发装置为多效蒸发器、MVR蒸发器或MVC蒸发器。
本发明提供的含盐有机质酸性金属废水的处理装置，利用pH调节装置调节含盐有机质酸性金属废水的pH值至碱性能够得到碱性废水。在碱性状态下，利用氧化降解装置的氧化降解方式能够有效去除碱性废水中的COD，得到预处理废水。然后，在沉淀装置中利用沉淀反应能够将预处理废水中的重金属离子以沉淀的形式脱除，得到二次处理废水。最后，利用蒸发装置通过蒸发结晶的方式可以去除二次处理废水中的盐分，得到净化水。采用本发明提供的装置处理含盐有机质酸性金属废水，整个工艺流程简单、设备造价低、占地面积小。同时，本发明的废水处理能耗低，处理后的水为蒸馏水、品质高，处理费用低，且具有良好的生态效应。更优选地，整个装置垂直排布，能够进一步减小占地面积，降低处理成本。
