申请日2018.11.27
公开(公告)日2019.03.22
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理快速沉淀装置，包括沉淀池主体，沉淀池主体的顶部安装有电机，沉淀池主体的一侧设置有进水口，另一侧设置有出水口，沉淀池主体的底部设置有沉淀槽，沉淀池主体的内部安装有与电机传动连接的转轴，转轴上安装有若干均匀分布的搅拌杆，转轴的底部安装有涡轮扇叶，电机的一侧通过安装架安装有絮凝剂存储箱，絮凝剂存储箱的底部通过导管与沉淀池主体连接，导管上安装有阀门，沉淀槽的底部安装有污泥泵，污泥泵的一侧连接安装有排污导管。该装置通过絮凝剂絮凝增重污水中的悬浮物，同时通过涡轮扇叶在污水中形成向下的涡流，从而增加沉淀池的絮凝沉淀速度，提高了絮凝沉淀效果和污水处理效率。
权利要求书

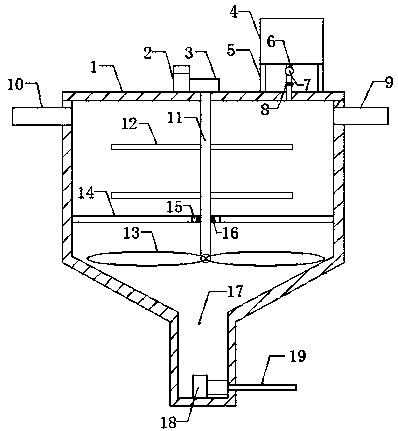

1.一种污水处理快速沉淀装置，包括沉淀池主体(1)，其特征在于，所述沉淀池主体(1)的顶部安装有电机(2)，所述沉淀池主体(1)的一侧设置有进水口(9)，另一侧设置有出水口(10)，所述沉淀池主体(1)的底部设置有沉淀槽(17)，所述沉淀池主体(1)的内部安装有与电机(2)传动连接的转轴(11)，所述转轴(1)上安装有若干均匀分布的搅拌杆(12)，所述转轴(11)的底部安装有涡轮扇叶(13)，所述电机(2)的一侧通过安装架(5)安装有絮凝剂存储箱(4)，所述絮凝剂存储箱(4)的底部通过导管(6)与沉淀池主体(1)连接，所述导管(6)上安装有阀门(8)，所述沉淀槽(17)的底部安装有污泥泵(18)，所述污泥泵(18)的一侧连接安装有排污导管(19)。
2.根据权利要求1所述的一种污水处理快速沉淀装置，其特征在于，所述沉淀池主体(1)的内部通过限位杆(14)固定安装有限位圆环(15)，所述限位圆环(15)通过滚动轴承(16)与转轴(11)下端的外表面活动连接。
3.根据权利要求1所述的一种污水处理快速沉淀装置，其特征在于，所述电机(2)通过减速器(3)与转轴(11)传动连接。
4.根据权利要求1所述的一种污水处理快速沉淀装置，其特征在于，所述导管(6)上安装有流量计(7)。
5.根据权利要求1所述的一种污水处理快速沉淀装置，其特征在于，所述沉淀槽(17)的顶部设置有倾斜向下的滑坡。
说明书
一种污水处理快速沉淀装置
技术领域
本发明涉及一种沉淀池，特别涉及一种污污水处理快速沉淀装置，属于污水处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物。沉淀池在废水处理中广为使用。它的型式很多，按池内水流方向可分为平流式、竖流式和辐流式三种，沉淀池一般是在生化前或生化后泥水分离的构筑物，多为分离颗粒较细的污泥。现有的沉淀池在使用时由于悬浮物的漂浮特性，其沉淀速度十分缓慢，严重影响降低了污水处理的效率和沉淀效果。
发明内容
本发明要解决的技术问题是克服现有的沉淀池在使用时由于悬浮物的漂浮特性，其沉淀速度十分缓慢，严重影响降低了污水处理的效率和沉淀效果的缺陷，提供一种污水处理快速沉淀装置。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明提供了一种污水处理快速沉淀装置，包括沉淀池主体，所述沉淀池主体的顶部安装有电机，所述沉淀池主体的一侧设置有进水口，另一侧设置有出水口，所述沉淀池主体的底部设置有沉淀槽，所述沉淀池主体的内部安装有与电机传动连接的转轴，所述转轴上安装有若干均匀分布的搅拌杆，所述转轴的底部安装有涡轮扇叶，所述电机的一侧通过安装架安装有絮凝剂存储箱，所述絮凝剂存储箱的底部通过导管与沉淀池主体连接，所述导管上安装有阀门，所述沉淀槽的底部安装有污泥泵，所述污泥泵的一侧连接安装有排污导管。
作为本发明的一种优选技术方案，所述沉淀池主体的内部通过限位杆固定安装有限位圆环，所述限位圆环通过滚动轴承与转轴下端的外表面活动连接。
作为本发明的一种优选技术方案，所述电机通过减速器与转轴传动连接。
作为本发明的一种优选技术方案，所述导管上安装有流量计。
作为本发明的一种优选技术方案，所述沉淀槽的顶部设置有倾斜向下的滑坡。
本发明所达到的有益效果是：该装置通过絮凝剂絮凝增重污水中的悬浮物，同时通过涡轮扇叶在污水中形成向下的涡流，从而增加沉淀池的絮凝沉淀速度，提高了絮凝沉淀效果和污水处理效率。
