申请日2018.07.03
公开(公告)日2019.01.22
IPC分类号B65G33/34; B65G33/14; B65G33/24
摘要
本实用新型公开了一种改进的污泥螺旋输送装置，包括U型槽和设置在U型槽内的螺旋叶片，还包括封闭在U型槽上部的顶盖，所述螺旋叶片左端通过第一转动轴连接第一电机，螺旋叶片右端与第二连接轴连接，通过第二转动轴与轴承套设连接在U型槽右壁上。本实用新型通过螺旋叶片右端与第二连接轴连接，通过第二转动轴与轴承套设连接在U型槽右壁上，使螺旋叶片不易变形或已变形的螺旋叶片不易发生跳动，从而改善污泥易堆积，较难输送的问题。
权利要求书

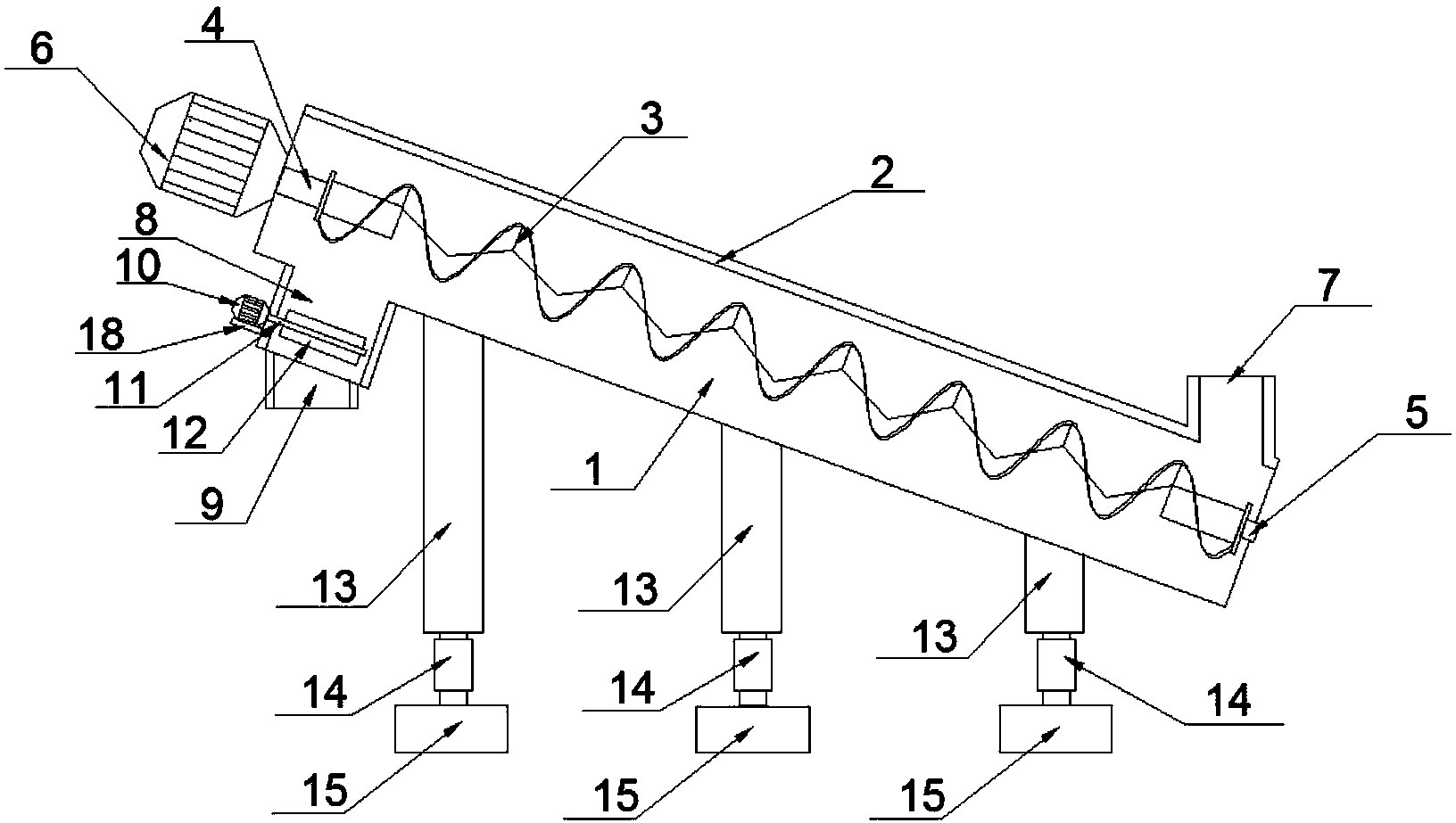

1.一种改进的污泥螺旋输送装置，包括U型槽(1)和设置在U型槽(1)内的螺旋叶片(3)，其特征在于，还包括封闭在U型槽(1)上部的顶盖(2)，所述U型槽(1)左端外壁设有第一电机(6)，所述第一电机(6)与螺旋叶片(3)左端通过第一转动轴(4)连接，螺旋叶片(3)右端与第二转动轴(5)连接，所述第二转动轴(5)与固定连接在U型槽(1)右壁上的轴承(16)套设连接，所述U型槽(1)右端上侧开有进料口(7)，U型槽(1)左端下侧开口设有一个缓料箱(8)，所述缓料箱(8)下端开有排料口(9)，所述U型槽(1)下端连接有支架(13)，支架(13)下端连接有底座(15)。
2.根据权利要求1所述的一种改进的污泥螺旋输送装置，其特征在于，所述顶盖(2)为可开合结构，顶盖(2)一侧下端与U型槽(1)通过液压合页(17)连接。
3.根据权利要求1所述的一种改进的污泥螺旋输送装置，其特征在于，所述缓料箱(8)外壁设有第二电机(10)，所述第二电机(10)下端设有第二电机支架(18)，所述第二电机(10)与设置在缓料箱(8)内的第三转动轴(11)连接，所述第三转动轴(11)上连接有刮料板(12)。
4.根据权利要求3所述的一种改进的污泥螺旋输送装置，其特征在于，所述刮料板(12)有两块，且两块刮料板(12)拼接为S型结构。
5.根据权利要求1所述的一种改进的污泥螺旋输送装置，其特征在于，所述U型槽(1)下端连接有3～5个支架(13)，每个所述支架(13)下端均连接有底座(15)，每个所述支架(13)与底座(15)之间均设有减震器(14)。
说明书
一种改进的污泥螺旋输送装置
技术领域
本实用新型涉及污泥处理设备领域，具体为一种改进的污泥螺旋输送装置。
背景技术
随着城镇化建设的加快，城镇居民生活水平的提高以及全民环保意识的加强，全国各地城镇广泛建立各种大、小型污水处理厂，相应地，污水处理后产生的污泥沉积急据增加，需要处理的污泥量越来越多，处理的速度也需加快，污泥浓缩了大量有毒有害物质，对环境造成很大隐患，因此对污泥的处理十分重要。否则，污水处理后的污泥又将成为一种难已处置的重大污染源。
目前，在处理污泥过程中，由于污泥含水量高、粘性强、易缠绕的特点，目前所用的污泥无轴螺旋输送机的螺旋叶片刚度较弱，在制造、使用及运输过程中发生变形，变形后的螺旋叶片在自转过程中容易发生跳动，造成污泥堆积在底部无法输送。目前所用的污泥无轴螺旋输送机在排料口处也会发生污泥堵塞，且在工作时震动较大，会有很大噪音。
发明内容
本实用新型的目的在于：针对上述现有污泥螺旋输送机的螺旋叶片发生变形跳动，从而使污泥易堆积，较难输送的问题，本实用新型提供一种改进的污泥螺旋输送装置。
本实用新型采用的技术方案如下：
一种改进的污泥螺旋输送装置，包括U型槽和设置在U型槽内的螺旋叶片，还包括封闭在U型槽上部的顶盖，所述U型槽左端外壁设有第一电机，所述第一电机与螺旋叶片左端通过第一转动轴连接，螺旋叶片右端与第二转动轴连接，所述第二转动轴与固定连接在U型槽右壁上的轴承套设连接，所述U型槽右端上侧开有进料口，U型槽左端下侧开口设有一个缓料箱，所述缓料箱下端开有排料口，所述U型槽下端连接有支架，支架下端连接有底座。
工作原理：第一电机通过第一转动轴带动螺旋叶片转动，由于螺旋叶片右端与第二转动轴连接，所述第二转动轴与固定连接在U型槽右壁上的轴承套设连接，第二转动轴跟随螺旋叶片在轴承内壁转动，同时可以使螺旋叶片不易变形或已变形的螺旋叶片不易发生跳动，从而改善污泥易堆积，较难输送的问题。
进一步地，所述顶盖为可开合结构，顶盖一侧下端与U型槽通过液压合页连接。
进一步地，所述缓料箱外壁设有第二电机，所述第二电机下端设有第二电机支架，所述第二电机与设置在缓料箱内的第三转动轴连接，所述第三转动轴上连接有刮料板。
进一步地，所述刮料板有两块，且两块刮料板拼接为S型结构。
进一步地，所述U型槽下端连接有3～5个支架，每个所述支架下端均连接有底座，每个所述支架与底座之间均设有减震器。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1.本实用新型通过把螺旋叶片右端与第二转动轴连接，所述第二转动轴与固定连接在U型槽右壁上的轴承套设连接，可以使螺旋叶片不易变形或已变形的螺旋叶片不易发生跳动，从而达到改善污泥易堆积，较难输送的作用;
2.本实用新型通过把顶盖设置为可开合结构，顶盖一侧下端与U型槽通过液压合页连接，可以达到在污泥堵塞时，可打开顶盖通过人工清理污泥，也可以在螺旋叶片损坏时更方便修理的作用;
3.本实用新型通过在U型槽左端下侧开口设有一个缓料箱，且缓料箱外壁设有第二电机，且第二电机与转动轴连接，转动轴外表面连接有刮料板，可以达到改善污泥在排料口堵塞的作用;
4.本实用新型通过设置有两块刮料板，且两块刮料板拼接为S型结构，达到改善污泥在排料口堵塞的作用;
5.本实用新型通过在支架和底座之间设有减震器，可以达到改善输送机在工作过程中震动较强，噪音较大的作用。
