申请日2018.07.03
公开(公告)日2019.02.12
IPC分类号C02F11/00
摘要
本实用新型提供了污泥收集箱的传动结构，其使得搅拌传动设备的设备成本低。其包括箱体，两根搅拌轴分别位于所述箱体的下方的宽度方向两侧布置，所述箱体的长度方向一端内凹形成驱动安装区域，所述驱动安装区域的上层设置有支承板，所述支承板上固装有一个驱动电机、一个减速箱，所述驱动电机的输出端连接所述减速箱的输入端，所述减速箱的输出端连接有输入轴，所述输入轴的长度方向上设置有间隔布置的两个输出带轮，两个输出带轮通过各自独立的皮带分别连接对应的搅拌轴的位于所述箱体外部的输入端分的各自皮带轮。
权利要求书
1.污泥收集箱的传动结构，其特征在于：其包括箱体，两根搅拌轴分别位于所述箱体的下方的宽度方向两侧布置，所述箱体的长度方向一端内凹形成驱动安装区域，所述驱动安装区域的上层设置有支承板，所述支承板上固装有一个驱动电机、一个减速箱，所述驱动电机的输出端连接所述减速箱的输入端，所述减速箱的输出端连接有输入轴，所述输入轴的长度方向上设置有间隔布置的两个输出带轮，两个输出带轮通过各自独立的皮带分别连接对应的搅拌轴的位于所述箱体外部的输入端分的各自皮带轮。
2.如权利要求1所述的污泥收集箱的传动结构，其特征在于：每根所述皮带的外侧上部分别压装有压轮，所述压轮安装于对应的连接杆的一端，所述连接杆的中心枢接安装座，所述安装座固接所述支承板的对应位置，所述连接杆的另一端通过锁位轴连接所述安装座的锁位插销结构。
3.如权利要求2所述的污泥收集箱的传动结构，其特征在于：所述箱体的长度方向一端的下部设置有输出管，所述输出管的长度方向外端外凸于所述箱体，所述输出管内设置有输出螺旋，所述输出螺旋的外端连接有输出电机，所述输出管的位于所述箱体的外部位置设置有输出口，所述输出口连接外部输出连接管路，所述输出螺旋的内端深入所述箱体内部。
说明书
污泥收集箱的传动结构
技术领域
本实用新型涉及污泥处理的技术领域，具体为污泥收集箱的传动结构。
背景技术
现有技术中，污泥在处理过程中，需要在污泥收集箱内设置搅拌轴，然而现有的每根搅拌轴均需要独立布置驱动电机和减速箱，其设备成本高。
发明内容
针对上述问题，本实用新型提供了污泥收集箱的传动结构，其使得搅拌传动设备的设备成本低。

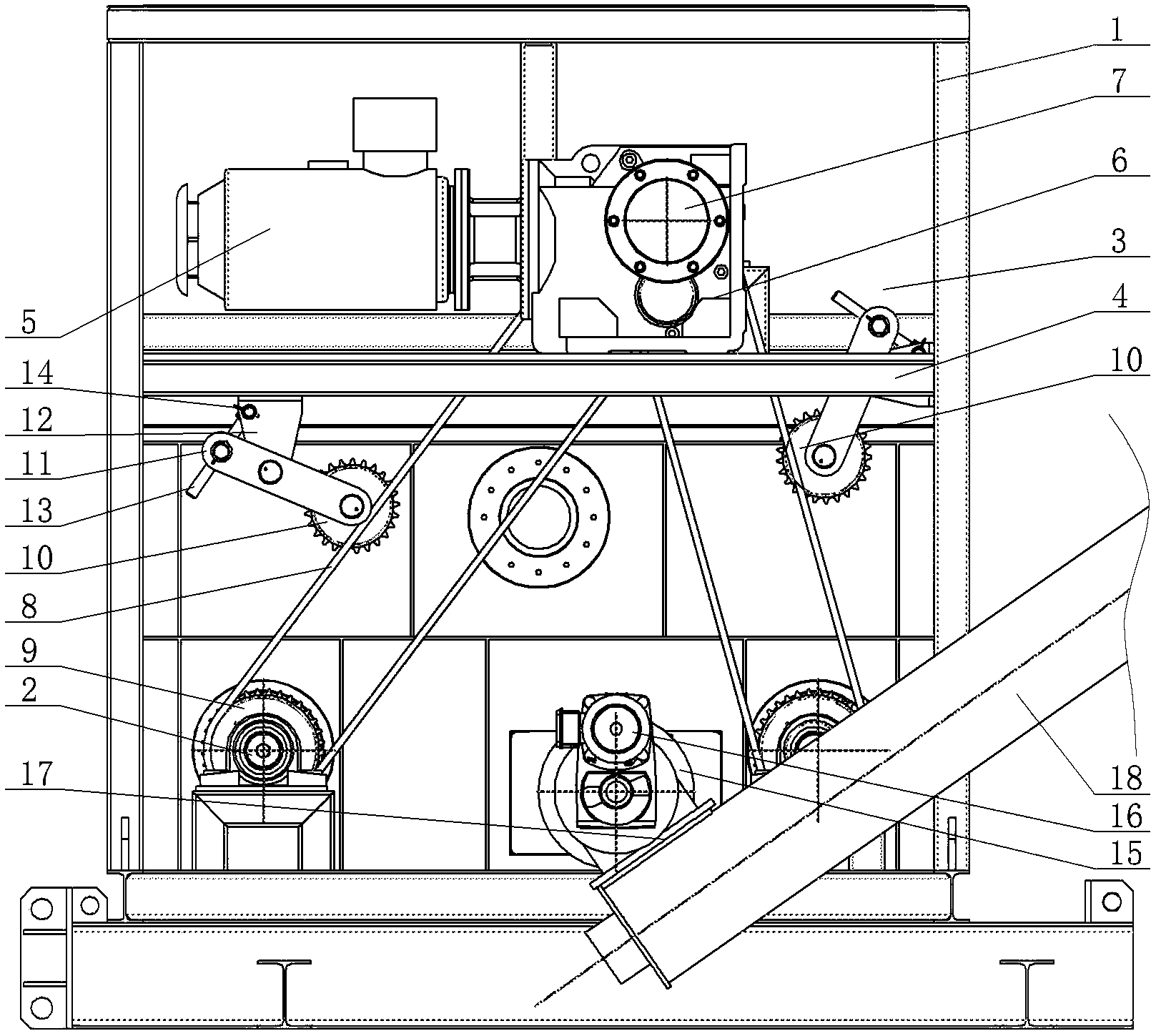

污泥收集箱的传动结构，其特征在于：其包括箱体，两根搅拌轴分别位于所述箱体的下方的宽度方向两侧布置，所述箱体的长度方向一端内凹形成驱动安装区域，所述驱动安装区域的上层设置有支承板，所述支承板上固装有一个驱动电机、一个减速箱，所述驱动电机的输出端连接所述减速箱的输入端，所述减速箱的输出端连接有输入轴，所述输入轴的长度方向上设置有间隔布置的两个输出带轮，两个输出带轮通过各自独立的皮带分别连接对应的搅拌轴的位于所述箱体外部的输入端分的各自皮带轮。
其进一步特征在于：每根所述皮带的外侧上部分别压装有压轮，所述压轮安装于对应的连接杆的一端，所述连接杆的中心枢接安装座，所述安装座固接所述支承板的对应位置，所述连接杆的另一端通过锁位轴连接所述安装座的锁位插销结构，其确保压轮压紧皮带，保证传动的顺利进行;
所述箱体的长度方向一端的下部设置有输出管，所述输出管的长度方向外端外凸于所述箱体，所述输出管内设置有输出螺旋，所述输出螺旋的外端连接有输出电机，所述输出管的位于所述箱体的外部位置设置有输出口，所述输出口连接外部输出连接管路，所述输出螺旋的内端深入所述箱体内部。
采用本实用新型后，污泥进入到箱体后，通过一台驱动电机驱动减速箱、机壳带动两根搅拌轴对污泥进行搅拌，其使得搅拌传动设备的设备成本低。
