申请日2018.07.06
公开(公告)日2018.12.14
IPC分类号C02F3/28
摘要
本发明提供了一种污水设施过流用降跌消氧装置。该装置为两端开口的弯筒式构造，位于具有液位差的上过流单元、下过流单元之间，以使流体平稳地从所述上过流单元流入所述下过流单元;所述降跌消氧装置包括一体设置或无缝连接的流入部和跌流部;所述流入部位于所述上过流单元内并设有流入口，所述流入口的顶面位于所述上过流单元内的流体之上;所述跌流部从所述上过流单元的过流口伸出并大致呈阶梯状向斜下方延伸，所述跌流部整体位于所述下过流单元内并设有流出口，所述流出口靠近或浸入所述下过流单元内的流体。该装置极大地改善了因落差大造成跌水充氧的不利因素，不仅隔绝了大气中的复氧，也可对原过流介质进行了多级消能除氧。
权利要求书
1.一种污水设施过流用降跌消氧装置，其特征在于，
所述降跌消氧装置为两端开口的弯筒式构造，位于具有液位差的上过流单元、下过流单元之间，以使流体平稳地从所述上过流单元流入所述下过流单元;
所述降跌消氧装置包括一体设置或密封连接的流入部和跌流部;
所述流入部位于所述上过流单元内并设有流入口，所述流入口的顶面位于所述上过流单元内的流体之上;
所述跌流部从所述上过流单元的过流口伸出并大致呈阶梯状向斜下方延伸，所述跌流部整体位于所述下过流单元内并设有流出口，所述流出口靠近或浸入所述下过流单元内的流体。
2.根据权利要求1所述的降跌消氧装置，其特征在于，
所述跌流部的顶部均匀设有多个通气孔。
3.根据权利要求1所述的降跌消氧装置，其特征在于，
所述流入部的位于所述过流口侧的一边的长度不小于所述上过流单元的所述过流口的宽度。
4.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述跌流部的阶梯为多级直角或钝角阶梯，且最后一级阶梯的宽度最大，以减缓流体流出速度。
5.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述流入口设在所述流入部的位于所述跌流部两侧的侧面上或与所述跌流部相对的侧面上。
6.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述流出口设在所述跌流部的最后一级阶梯的下端面或侧面。
7.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述流入部的侧面上并排设有两个以上的所述跌流部。
8.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述降跌消氧装置通过紧固件固定在所述上过流单元、所述下过流单元的池壁。
9.根据权利要求1～3中任意一项所述的降跌消氧装置，其特征在于，
所述降跌消氧装置的各壁面为铝合金、UPVC、钢板或玻璃钢材质的平板。
10.根据权利要求2所述的降跌消氧装置，其特征在于，
所述通气孔为孔径为15mm～50mm的圆孔、或单边长为15mm～50mm的方孔。
说明书
一种污水设施过流用降跌消氧装置
技术领域
本发明涉及污水处理领域，特别涉及一种污水设施过流用降跌消氧装置。
背景技术
在污水处理设施过流中，经常出现由于两衔接的过流单元的设计液位差或落差过大，如从渠到渠过流、或从渠到池过流时，有时跌水达0.5m及以上，造成过流时存在跌水充氧现象，即，跌水造成将空气中的氧挟裹带入水中，由于过度跌水、空气复氧等不利因素，造成跌水后DO(溶解氧)升高，影响后一单元的反应环境(如后续衔接厌氧区或缺氧区时，由于厌氧释磷、缺氧反硝化脱氮均需DO<0.5mg/L的较低水平)，从而降低了污水处理系统的处理效能。
现有技术中，当出现两衔接的过流单元的设计液位差过大时，只能通过新增设施改造，如将渠道流改为管道流或在渠道增加水位调节堰等，来缩短液位差，但调节量有限，往往难以达到预期效果。
发明内容
本发明要解决的技术问题是提供了一种污水设施过流用降跌消氧装置，所述降跌消氧装置通过设置跌水部，可减缓跌水、消除溶解氧，极大地改善因落差大造成跌水充氧的不利因素，不仅隔绝了大气中的复氧，也可对原过流介质进行了多级消能除氧，有效确保脱氮、除磷反应等对低溶解氧的要求。

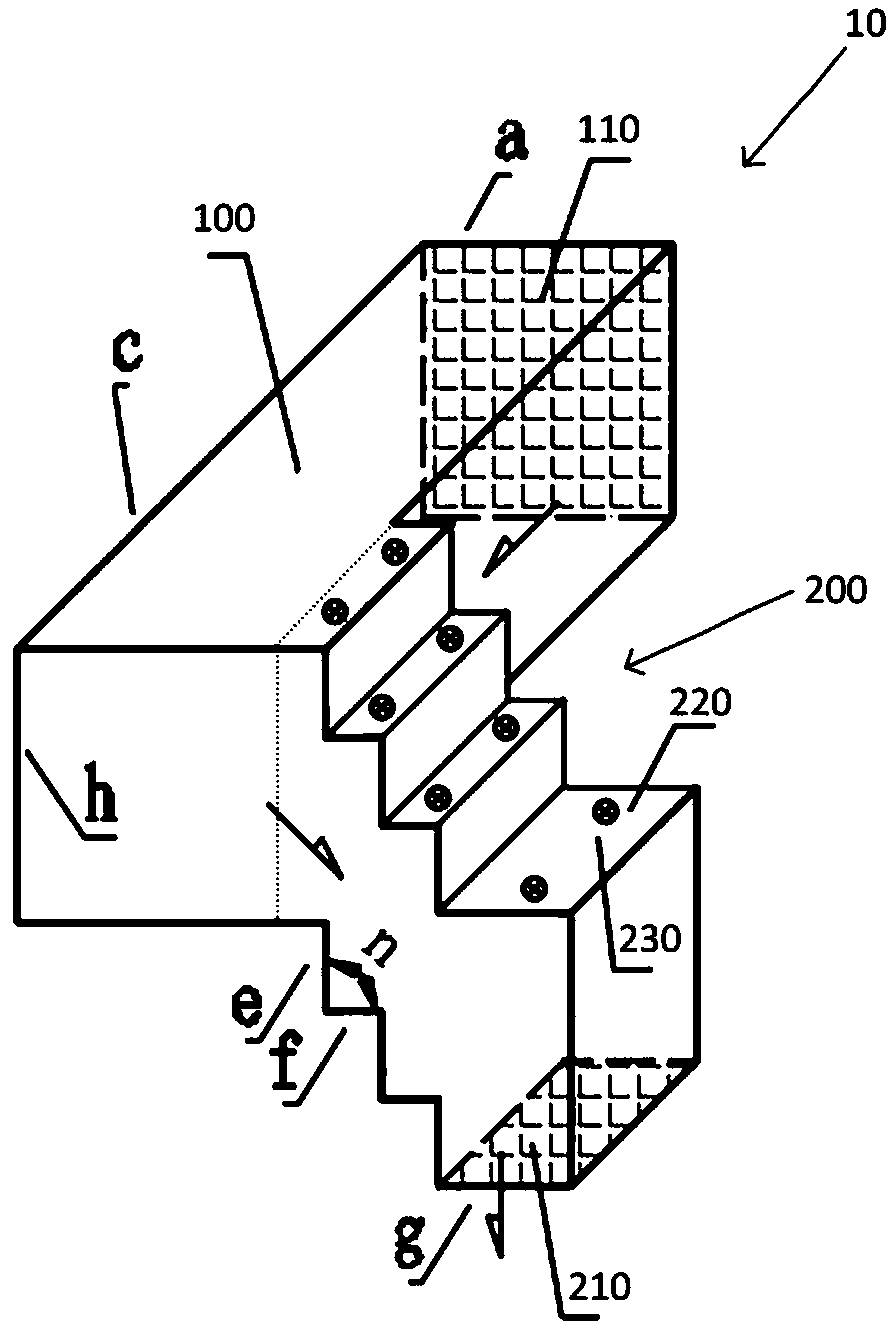

为了解决上述技术问题，本发明的降跌消氧装置为两端开口的弯筒式构造，位于具有液位差的上过流单元、下过流单元之间，以使流体平稳地从所述上过流单元流入所述下过流单元;所述降跌消氧装置包括一体设置或密封连接的流入部和跌流部;所述流入部位于所述上过流单元内并设有流入口，所述流入口的顶面位于所述上过流单元内的流体之上;所述跌流部从所述上过流单元的过流口伸出并大致呈阶梯状向斜下方延伸，所述跌流部整体位于所述下过流单元内并设有流出口，所述流出口靠近或浸入所述下过流单元内的流体。
优选地，所述跌流部的顶部均匀设有多个通气孔。
优选地，所述流入部的位于所述过流口侧的一边的长度不小于所述上过流单元的所述过流口的宽度。
优选地，所述跌流部的阶梯为多级直角或钝角阶梯，且最后一级阶梯的宽度最大，以减缓流体流出速度。
优选地，所述流入口设在所述流入部的位于所述跌流部两侧的侧面上或与所述跌流部相对的侧面上。
优选地，所述流出口设在所述跌流部的最后一级阶梯的下端面或侧面。
优选地，所述流入部的侧面上并排设有两个以上的所述跌流部。
优选地，所述降跌消氧装置通过紧固件固定在所述上过流单元、所述下过流单元的池壁。
优选地，所述降跌消氧装置的各壁面为铝合金、UPVC、钢板或玻璃钢材质的平板。
优选地，所述通气孔为孔径为15mm～50mm的圆孔、或单边长为15mm～50mm的方孔。
根据本发明的降跌消氧装置，可获得的有益效果至少包括：
本发明的降跌消氧装置通过在两衔接的过流单元，安装减缓跌水、消除溶解氧的装置，极大地改善了因落差大造成跌水充氧的不利因素，该装置不仅隔绝了大气中的复氧，也可对原过流介质进行了多级消能除氧，有效确保了脱氮、除磷反应等对低溶解氧的要求。
应当理解，前述大体的描述和后续详尽的描述均为示例性说明和解释，并不应当用作对本发明所要求保护内容的限制。
