申请日2018.07.06
公开(公告)日2019.02.19
IPC分类号F28B1/02; F28F1/40; F28F21/06
摘要
本实用新型公开了一种强酸高盐废水处理装置用的冷凝器，属于污水处理技术领域。与众不同的是：该冷凝器的管程导气换热管的内腔设置有螺旋线槽;冷凝器管程导气换热管的进气件和出液件采用半边凹槽、半边螺纹的结构;管程导气换热管采用聚四氟乙烯管板制作。在所述管程导气换热管的两端设置有复合管板，复合管板采用CPVC制作。冷凝器采用可拆卸结构。与现有技术相比较,该冷凝器具有能够长期、稳定、高效运行和维修方便等特点。
权利要求书

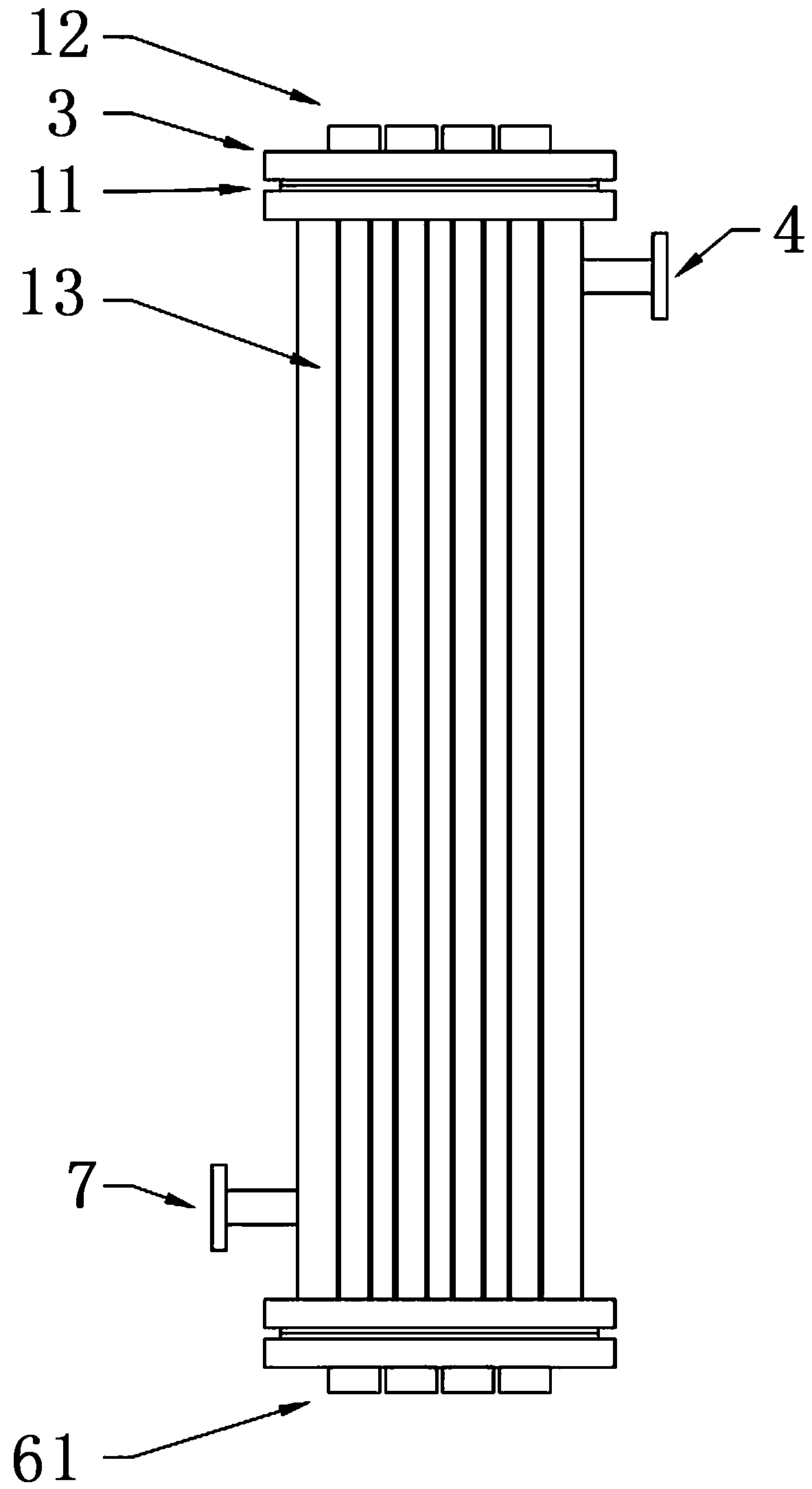

1.一种强酸高盐废水处理装置用的冷凝器，包括蒸汽进口5、冷凝液出口6，冷却液进口7，冷却液出口4;其特征在于：冷凝器的管程导气换热管1的内腔设置有螺旋线槽14;冷凝器管程导气换热管的进气件12和出液件61采用半边凹槽15、半边螺纹16的结构;管程导气换热管1采用聚四氟乙烯管板制作。
2.如权利要求1所述的一种强酸高盐废水处理装置用的冷凝器，其特征在于，在所述管程导气换热管的两端设置有复合管板3，复合管板3采用CPVC制作。
3.如权利要求1或2所述的一种强酸高盐废水处理装置用的冷凝器，其特征在于，冷凝器采用可拆卸结构。
说明书
一种强酸高盐废水处理装置用的冷凝器
技术领域
本发明涉及污水处理技术领域，特别涉及一种强酸高盐废水处理装置用的冷凝装置。
背景技术
酸洗是清洁金属表面的一种方法，外排的酸洗废液具有较强腐蚀性，会对周围环境造成严重的污染和危害。我国环保部门早已将酸洗废液列入国家危险废物名录。因此，对废液的回收利用是防止污染、变废为宝、降低成本、提高效益的关键。
强酸高盐废液回收系统在运行中，很难观察到物料的运行状况，这使得在真空状态下运行的回收系统的操作、控制、运行较为困难，出现问题也不易判断。另外，成品冷凝器一般都是焊接成一体，内部检修时非常困难。因此，在回收系统设计及设备选型配置时，设计选用能够长期、稳定、高效运行和维修方便的回收系统尤为重要。
发明内容
本发明综合考虑废液资源化、工艺难度与投资成本等因素，提出了一种强酸高盐废水处理装置用的冷凝器。与现有技术相比较,该冷凝器具有能够长期、稳定、高效运行和维修方便等特点。
本发明提出的技术方案是，一种强酸高盐废水处理装置用的冷凝器，包括蒸汽进口、冷凝液出口，冷却液进口，冷却液出口;与众不同的是：冷凝器的管程导气换热管的内腔设置有螺旋线槽;冷凝器管程导气换热管的进气件和出液件采用半边凹槽、半边螺纹的结构;管程导气换热管采用聚四氟乙烯管板制作。
在所述管程导气换热管的两端设置有复合管板，复合管板采用CPVC制作。
冷凝器采用可拆卸结构。
有益效果
本实用新型最大的特点是：冷凝器的管程导气换热管的内腔设置有螺旋线槽。其优点是减缓换热管内的气体流动速度, 大大增强了冷凝效果。
本实用新型所述的强酸高盐废水处理装置用的冷凝器，其内部的导气换热管采用管程方式，有以下考虑：(1)强酸高盐废水一般是不洁净和易结垢的流体和腐蚀性的流体，可避免营子、壳体同时受腐蚀，且管子便于清洗和检修：(2)由于强酸高盐废水一般有一定毒性，可减少泄漏的机会;(3)工作条件是真空，有一定的压强，因此可以节省壳体材料。
采用包含有用聚四氟乙烯管板制作的换热器，由于其摩擦系数很小、粗糙度低、润滑性能特好，因此流体在管束内的阻力比金属管小;采用碳化硅陶瓷管制作的热交换管具有耐高温、高导热的优良性能。
