申请日2018.07.09
公开(公告)日2018.10.19
IPC分类号C02F9/02
摘要
本发明公开了一种具备活性炭吸附功能的污水处理用格栅井，包括筒体，所述筒体内部上端为处理室，所述筒体内部下端为过滤室，所述过滤室的一侧设有进水口，所述过滤室的另一侧设有排水口，所述过滤室的内部两侧对称设有两个拦污栅，所述过滤室的底端中央设有卡槽，所述处理室的一侧设有开口且铰接有端盖，所述端盖的外端设有空气净化器，所述处理室的顶端设有升降架，所述升降架的下端连接有固定架，所述固定架的下端设有活性炭过滤板，所述活性炭过滤板与所述固定架的连接处设有挂钩架，所述活性炭过滤板与所述拦污栅呈平行状设置。通过上述方式，本发明能够通过活性炭过滤板对格栅井内的悬浮物和可吸附颗粒进行吸附过滤。
权利要求书

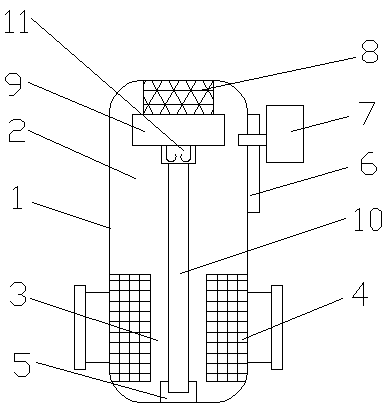

1.一种具备活性炭吸附功能的污水处理用格栅井，包括筒体，其特征在于，所述筒体的内部上端为处理室，所述筒体的内部下端为过滤室，所述处理室和所述过滤室上下贯通连接设置，所述过滤室的一侧开设有进水口且连接有进水法兰，所述过滤室的另一侧开设有排水口且连接有排水法兰，所述过滤室的内部两侧对称设有两个拦污栅，两个所述拦污栅分别遮挡设于进水口和排水口内侧，所述过滤室的底端中央设有卡槽，所述处理室的一侧设有开口且开口处铰接连接有端盖，所述端盖的外侧端面上设有一空气净化器，所述空气净化器内设有抽气机，抽气机一端向所述处理室内导入一进气管，抽气机另一端向所述空气净化器内导入一排气管，所述处理室的顶端设有升降架，所述升降架的下端连接有固定架，所述固定架的下端竖直设有活性炭过滤板，所述活性炭过滤板与所述固定架的连接处设有挂钩架，所述活性炭过滤板与所述拦污栅呈平行状设置。
2.根据权利要求1所述的具备活性炭吸附功能的污水处理用格栅井，其特征在于，所述活性炭过滤板竖直设置在所述筒体中央，所述升降架向下升降带动所述活性炭过滤板导入所述过滤室且卡设在所述卡槽内形成固定，所述升降架的一端连接有升降电机。
3.根据权利要求1所述的具备活性炭吸附功能的污水处理用格栅井，其特征在于，所述挂钩架的上端与所述固定架固定连接，所述挂钩架的下端勾入所述活性炭过滤板内且与所述活性炭过滤板拆卸式连接。
4.根据权利要求1所述的具备活性炭吸附功能的污水处理用格栅井，其特征在于，所述端盖中央开设有供进气管穿入的开口。
说明书
具备活性炭吸附功能的污水处理用格栅井
技术领域
本发明涉及格栅井领域，特别是涉及一种具备活性炭吸附功能的污水处理用格栅井。
背景技术
污水在收集、通过管道或管网输送至污水处理厂处理的过程中，为了拦截污水中颗粒较大的垃圾和长纤维缠绕物，避免提升污水的水泵发生堵塞而影响污水输送的现象，实际操作时必须建造污水格栅井。传统的格栅井仅仅能对污水内的悬浮物和杂质进行过滤，在过滤结束后悬浮物和杂质仍然会遗留在格栅井内，不便于清理。
发明内容
本发明主要解决的技术问题是提供一种具备活性炭吸附功能的污水处理用格栅井，能够通过活性炭过滤板对格栅井内的悬浮物和可吸附颗粒进行吸附过滤。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种具备活性炭吸附功能的污水处理用格栅井，包括筒体，所述筒体的内部上端为处理室，所述筒体的内部下端为过滤室，所述处理室和所述过滤室上下贯通连接设置，所述过滤室的一侧开设有进水口且连接有进水法兰，所述过滤室的另一侧开设有排水口且连接有排水法兰，所述过滤室的内部两侧对称设有两个拦污栅，两个所述拦污栅分别遮挡设于进水口和排水口内侧，所述过滤室的底端中央设有卡槽，所述处理室的一侧设有开口且开口处铰接连接有端盖，所述端盖的外侧端面上设有一空气净化器，所述空气净化器内设有抽气机，抽气机一端向所述处理室内导入一进气管，抽气机另一端向所述空气净化器内导入一排气管，所述处理室的顶端设有升降架，所述升降架的下端连接有固定架，所述固定架的下端竖直设有活性炭过滤板，所述活性炭过滤板与所述固定架的连接处设有挂钩架，所述活性炭过滤板与所述拦污栅呈平行状设置。
在本发明一个较佳实施例中，所述活性炭过滤板竖直设置在所述筒体中央，所述升降架向下升降带动所述活性炭过滤板导入所述过滤室且卡设在所述卡槽内形成固定，所述升降架的一端连接有升降电机。
在本发明一个较佳实施例中，所述挂钩架的上端与所述固定架固定连接，所述挂钩架的下端勾入所述活性炭过滤板内且与所述活性炭过滤板拆卸式连接。
在本发明一个较佳实施例中，所述端盖中央开设有供进气管穿入的开口。
本发明的有益效果是：本发明在格栅井内设置可升降的可拆卸的活性炭过滤板，能够在过滤拦截悬浮物的同时通过活性炭过滤板对拦截下来的悬浮物进行吸附，并且活性炭过滤板易于取出，便于工作人员在活性炭过滤板失活后将其取出进行更换。
