申请日2018.12.25
公开(公告)日2019.03.15
IPC分类号C02F9/14
摘要
本发明公开了一种适用于单户生活污水处理的污水处理设备，其用于对单户住宅排放的生活污水进行一体化处理，其包括用于对生活污水进行提升的气提装置;其包括外部箱体，外部箱体内设置有依次连通的格栅区、厌氧缺氧区、好氧区、沉淀区、深度处理区和消毒杀菌区，格栅区通过气提装置与户用化粪池连通，好氧区与厌氧缺氧区连通以将部分混合液回流至厌氧缺氧区的厌氧区，沉淀区与厌氧缺氧区连通以将部分活性污泥回流至厌氧缺氧区的缺氧区;污水处理设备还包括单独隔开设置的设备区，设备区内仅设置有用于提供输送压力的空压机。本发明的适用于单户生活污水处理的污水处理设备可以改善单户住宅的生活污水处理。
权利要求书
1.一种适用于单户生活污水处理的污水处理设备，其用于对单户住宅排放的生活污水进行一体化处理，其特征在于，
其包括用于对生活污水进行提升的气提装置;

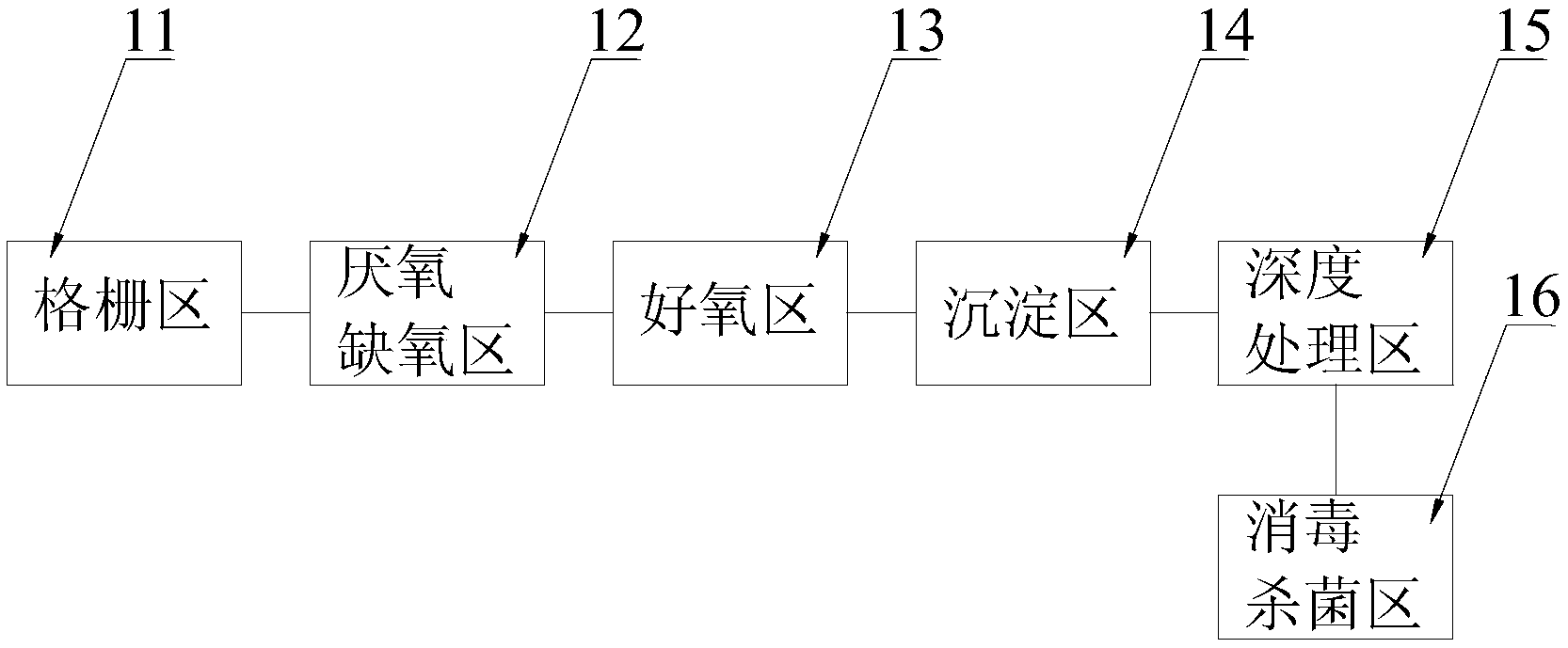

其包括外部箱体，外部箱体内设置有依次连通的格栅区(11)、厌氧缺氧区(12)、好氧区(13)、沉淀区(14)、深度处理区(15)和消毒杀菌区(16)，格栅区(11)通过气提装置与户用化粪池连通，好氧区(13)与厌氧缺氧区(12)连通以将部分混合液回流至厌氧缺氧区(12)的厌氧区，沉淀区(14)与厌氧缺氧区(12)连通以将部分活性污泥回流至厌氧缺氧区(12)的缺氧区;
污水处理设备还包括单独隔开设置的设备区，设备区内仅设置有用于提供输送压力的空压机。
2.如权利要求1所述的污水处理设备，其特征在于，
格栅区(11)内设置有抽屉式格栅，其由四块侧板(112)和一块底板(113)拼接而成的具有开口的箱体(111)，
底板(113)上开设有用于拦截悬浮态污染物和胶体污染物的拦截孔(1131)，拦截孔(1131)的孔径尺寸为1mm～10mm。
3.如权利要求1所述的污水处理设备，其特征在于，
厌氧缺氧区(12)的厌氧区的顶部安装有除臭装置，所述除臭装置包括壳体(121)、用于防止厌氧区内的水进入壳体(121)的保护层(122)、用于对厌氧区内上浮的臭气进行物理吸附的物理吸附层(123)、用于对物理吸附层(123)进行热脱附再生的加热组件(125)和用于将经过物理吸附层(125)吸附处理后的气体排放至大气的排气阀(126);
壳体(121)与厌氧区密封式连接，壳体(121)的底部开设有透气通道，保护层(122)和物理吸附层(123)收容在壳体(121)内，保护层(122)位于壳体(121)底部，物理吸附层(123)位于保护层(122)的上方，排气阀(126)设置在壳体(121)的顶部。
4.如权利要求1所述的污水处理设备，其特征在于，
沉淀区(13)设置有用于进行均匀布水的布水装置，所述布水装置包括垂直设置或竖向倾斜设置并用于将水流引入至沉淀区(13)底部的导水管(131)、位于沉淀区(13)底部且水平设置并用于均匀布水的布水管(132);
导水管(131)的上端用于与进水管路连通，导水管(131)的下端与布水管(132)连通;
布水管(132)上均匀间隔开设有多个布水孔(1321)，相邻布水孔(1321)之间的间距为20mm～100mm。
5.如权利要求1所述的污水处理设备，其特征在于，
深度处理区(15)设置有水深度处理装置，
所述水深度处理装置包括箱体(151)，箱体(151)的上部设置有进水口和出水口;
箱体(151)内设有用于将进水口引入的流体沿竖向引导并利用斜壁反射方式弹射输出的竖流沉淀组件(152)以及布设于竖流沉淀组件(152)的输出位置并用于利用倾斜沉淀方式对竖流沉淀组件(152)输出的流体进行沉淀处理的斜管沉淀组件(153)或斜板沉淀组件。
6.如权利要求5所述的污水处理设备，其特征在于，
箱体(151)的出水口处设置有砂滤层和/或碳滤层;
或者箱体(151)上部的内壁面上设置有一圈水槽(1513)，水槽(1513)内设置有砂滤层和/或碳滤层，水槽(1513)的槽底位置低于出水口的位置。
7.如权利要求5所述的污水处理设备，其特征在于，
斜管沉淀组件(153)包括至少两根支撑管(1531)和多根平行设置的斜管(1532);
至少两根支撑管(1531)均与箱体(151)的内壁紧固连接，多根斜管(1532)通过至少两根支撑管(1531)在箱体(151)内定位。
8.如权利要求7所述的污水处理设备，其特征在于，
斜管(1532)下端的进水口处设置有用于将其进水口分割成上流口和下流口的隔板，
斜管(1532)下端的进水口处还设置有用于引导水流从上流口流入斜管(1532)的下导流板，
隔板远离进水口的一端设置有用于引导分离后的泥沙从下流口流出的上导流板。
9.如权利要求5所述的污水处理设备，其特征在于，
竖流沉淀组件(152)包括相连的中心桶(1521)和反弹件(1522);
中心桶(1521)的上部通入水流，反弹件(1522)设置在中心桶(1521)的下端;
反弹件(1522)具有至少一位于水流下落方向上的斜面。
10.如权利要求1所述的污水处理设备，其特征在于，
消毒杀菌区(16)内设置有紫外消毒器和/或臭氧杀菌器。
说明书
适用于单户生活污水处理的污水处理设备
技术领域
本发明涉及污水处理设备技术领域，特别地，涉及一种适用于单户生活污水处理的污水处理设备。
背景技术
近年来，我国工业化、城市化进程加快，产业布局和经济结构调整力度加大，人居环境监管薄弱，政策相对滞后，工业污染和城市生活污染急剧增加。虽然对于市政污水收集管网覆盖不到的区域目前市场上有集中性污水处理设备安装方案，但其存在体积大、出水指标达标率不高、推广性较差的问题。而且，现有的集中性污水处理设备无法推广到每家每户单独安装，不能够满足家居使用和小居群体使用的需求，难以实现单户污水的全面处理
发明内容
本发明提供了一种适用单多户生活污水处理的污水处理设备，以解决现有的污水处理设备存在的不能满足单户生活污水处理的技术问题。
根据本发明的一个方面，提供一种适用于单户生活污水处理的污水处理设备，其用于对单户住宅排放的生活污水进行一体化处理，其包括用于对生活污水进行提升的气提装置;
其包括外部箱体，外部箱体内设置有依次连通的格栅区、厌氧缺氧区、好氧区、沉淀区、深度处理区和消毒杀菌区，格栅区通过气提装置与户用化粪池连通，好氧区与厌氧缺氧区连通以将部分混合液回流至厌氧缺氧区的厌氧区，沉淀区与厌氧缺氧区连通以将部分活性污泥回流至厌氧缺氧区的缺氧区;
污水处理设备还包括单独隔开设置的设备区，设备区内仅设置有用于提供输送压力的空压机。
进一步地，格栅区内设置有抽屉式格栅，其由四块侧板和一块底板拼接而成的具有开口的箱体，
底板上开设有用于拦截悬浮态污染物和胶体污染物的拦截孔，拦截孔的孔径尺寸为 1mm～10mm。
进一步地，厌氧缺氧区的厌氧区的顶部安装有除臭装置，所述除臭装置包括壳体、用于防止厌氧区内的水进入壳体的保护层、用于对厌氧区内上浮的臭气进行物理吸附的物理吸附层、用于对物理吸附层进行热脱附再生的加热组件和用于将经过物理吸附层吸附处理后的气体排放至大气的排气阀;
壳体与厌氧区密封式连接，壳体的底部开设有透气通道，保护层和物理吸附层收容在壳体内，保护层位于壳体底部，物理吸附层位于保护层的上方，排气阀设置在壳体的顶部。
进一步地，沉淀区设置有用于进行均匀布水的布水装置，所述布水装置包括垂直设置或竖向倾斜设置并用于将水流引入至沉淀区底部的导水管、位于沉淀区底部且水平设置并用于均匀布水的布水管;
导水管的上端用于与进水管路连通，导水管的下端与布水管连通;
布水管上均匀间隔开设有多个布水孔，相邻布水孔之间的间距为20mm～100mm。
进一步地，深度处理区设置有水深度处理装置，
水深度处理装置包括箱体，箱体的上部设置有进水口和出水口;
箱体内设有用于将进水口引入的流体沿竖向引导并利用斜壁反射方式弹射输出的竖流沉淀组件以及布设于竖流沉淀组件的输出位置并用于利用倾斜沉淀方式对竖流沉淀组件输出的流体进行沉淀处理的斜管沉淀组件或斜板沉淀组件。
进一步地，箱体的出水口处设置有砂滤层和/或碳滤层;
或者箱体上部的内壁面上设置有一圈水槽，水槽内设置有砂滤层和/或碳滤层，水槽的槽底位置低于出水口的位置。
进一步地，斜管沉淀组件包括至少两根支撑管和多根平行设置的斜管;
至少两根支撑管均与箱体的内壁紧固连接，多根斜管通过至少两根支撑管在箱体内定位。
进一步地，斜管下端的进水口处设置有用于将其进水口分割成上流口和下流口的隔板，
斜管下端的进水口处还设置有用于引导水流从上流口流入斜管的下导流板，
隔板远离进水口的一端设置有用于引导分离后的泥沙从下流口流出的上导流板。
进一步地，竖流沉淀组件包括相连的中心桶和反弹件;
中心桶的上部通入水流，反弹件设置在中心桶的下端;
反弹件具有至少一位于水流下落方向上的斜面。
进一步地，消毒杀菌区内设置有紫外消毒器和/或臭氧杀菌器。
本发明具有以下有益效果：
本发明的适用于单户生活污水处理的污水处理设备，将格栅区、厌氧缺氧区、好氧区、沉淀区、深度处理区、消毒杀菌区集成在一个外部箱体内，在外部箱体内建立了一个高效的一体化生活污水处理系统，只需安装进水管和出水管即可使用，改变了传统污水处理装置室外地埋式远离人居的安装方式，而且具有不会产生臭气、低噪音、占地小、电耗低的优点，经过本发明的污水处理设备处理后的出水水质可符合《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。另外，本发明的污水处理设备，可以安装到每家每户的室内，改善单户住宅的生活污水处理，进而改善区域的污水排放和水质问题。
