申请日2018.12.26
公开(公告)日2019.03.22
IPC分类号C02F9/02; C02F1/40; C02F1/38
摘要

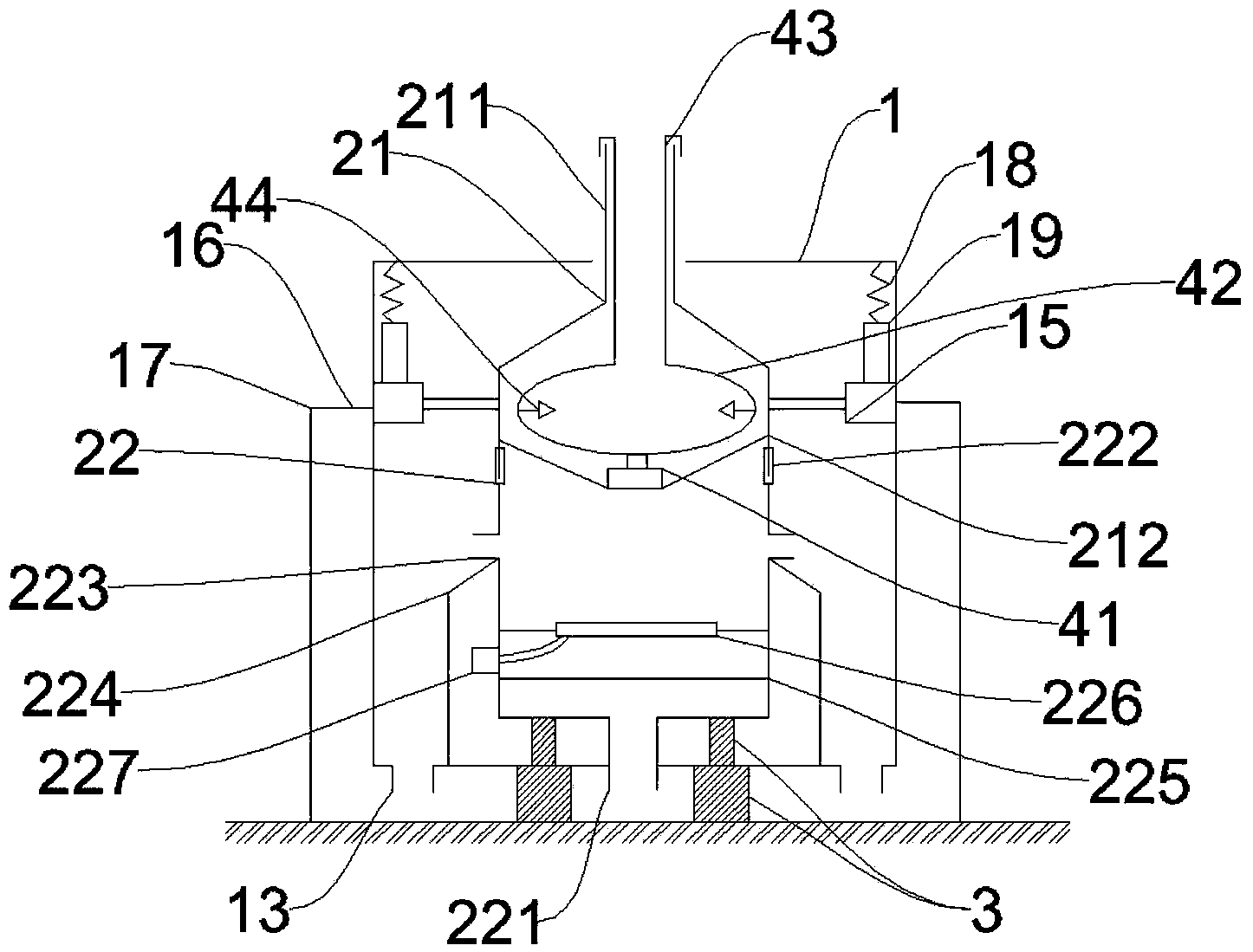

本发明公开了一种高油脂餐饮污水处理装置，包括：壳体，其为立方体结构，底部设有一对漏油口、顶部水平设有第一条孔、相对两侧壁上均竖直设有第二条孔;上腔体，其设置在壳体内部，上腔体的顶部竖直设有进料套管、底部敞开;离心机构，其设置在上腔体内，包括设置在过滤网上的第一电机、与第一电机的输出轴固接的离心筒、以及与离心筒连通的进料管;下腔体，其顶部敞开、底部设有出水管，下腔体靠近其插槽处设有一对出油管，出油管下方设置分隔套，分隔套套设在下腔体上，活性炭网的上方设置吹气管。本发明实现了对餐饮污水中残渣、油、水的筛选分离处理，便于残渣二次利用，同时实现了高油脂的分离，分离效果好。
权利要求书
1.高油脂餐饮污水处理装置，其特征在于，包括：
壳体，其为立方体结构，底部设有一对漏油口、顶部水平设有第一条孔、相对两侧壁上均竖直设有第二条孔，所述第一条孔的长度方向平行于所述壳体顶部的其中一对棱边，所述第一条孔的两端均与所述第二条孔的上端连通，所述第二条孔的长度不超过所述壳体的高度的一半;
上腔体，其设置在所述壳体内部，所述上腔体的顶部竖直设有进料套管、底部敞开，所述进料套管的下端与所述壳体顶部具有间距、上端伸出于所述第一条孔，所述上腔体内靠近其底部设有过滤网;
离心机构，其设置在所述上腔体内，包括设置在所述过滤网上的第一电机、与第一电机的输出轴固接的离心筒、以及与离心筒连通的进料管，所述第一电机的输出轴竖直设置，所述离心筒为长轴水平设置的椭圆体结构，所述离心筒的筒壁上间隔设有多个通孔，所述离心筒沿其长轴方向的两端分别设有旋转刀体，所述旋转刀体包括设置在所述离心筒外壁上的第二电机、与第二电机的输出轴固接的圆锥体旋转座、以及均匀设置在圆锥形旋转座上的多个弧形刀片，所述第二电机的输出轴贯穿所述离心筒，所述圆锥体旋转座和多个弧形刀片均位于所述离心筒内，所述圆锥体旋转座的底面竖直设置，所述弧形刀片沿所述圆锥形旋转座的母线设置，所述进料管同轴套设在所述进料套管内，且与所述进料套管具有间隙;
下腔体，其设置在所述壳体内部，与所述上腔体可拆卸连接，所述下腔体的顶部敞开、底部设有出水管，所述出水管伸出于所述壳体的底部，所述下腔体的顶部边缘处环设竖直向下凹陷的插槽，所述上腔体的底部边缘插入所述插槽内，所述下腔体靠近其插槽处设有一对出油管，所述出油管下方设置分隔套，所述分隔套套设在所述下腔体上，所述分隔套的上端固接在一对出油管下方的下腔体上、下端固接在所述壳体的底部，所述下腔体内水平卡设活性炭网，所述活性炭网的上方设置吹气管，所述吹气管在水平面内螺旋设置，所述吹气管上间隔设有多个出气孔，所述吹气管的一端密封、另一端与设置在所述下腔体外壁上的空气压缩机连通;
其中，所述下腔体的底部与所述壳体的底部之间设有支撑柱，所述壳体的底部下方也设有支撑柱，所述壳体的底部处于所述出水管与所述分隔套之间的部分设有多个通气孔。
2.如权利要求1所述的高油脂餐饮污水处理装置，其特征在于，所述壳体的相对两个内壁上均开设一对腰型孔，一对腰型孔关于所述第一条孔对称，所述腰型孔的长度方向竖直，每一个所述腰型孔的长度方向的两端均设有两条滑道，两条滑道贴附所述壳体的内壁设置、并关于腰型孔对称，两条滑道内滑动卡设一个第三电机，该一个第三电机的输出轴水平固接在所述上腔体的外壁上，该一个第三电机通过一个连接杆与竖直设置在所述壳体外部的一个液压伸缩杆的活动端固接，其中，一对腰型孔的最下端的高度高于一对出油管的水平高度。
3.如权利要求2所述的高油脂餐饮污水处理装置，其特征在于，所述壳体内设有一对遮挡组件，一对遮挡组件分别设置在一对腰型孔处，一个遮挡组件包括一个竖直设置的弹簧和一个竖直设置的盖片，弹簧的一端固接在所述壳体的顶部、另一端与盖片的上端固接，盖片的下端与电机固接，其中，盖片的长度与腰型孔的长度相同、宽度大于腰型孔的宽度。
4.如权利要求1所述的高油脂餐饮污水处理装置，其特征在于，所述过滤网的网孔径为5mm，所述活性炭网的厚度为1cm。
5.如权利要求1所述的高油脂餐饮污水处理装置，其特征在于，所述吹气管包括内管和外管，所述内管的一端封闭、另一端与所述空气压缩机连通，所述外管的两端与所述内管的两端密封连接，所述外管背对所述活性炭网的部分间隔设有多个出气管，多个所述出气管均与所述外管所在的平面的夹角为15°，多个所述出气孔包括间隔设置在内管上的多个十字形孔和间隔设置在外管上的多个圆孔，多个圆孔正对所述活性炭网，其中，所述内管的直径为1cm，所述外管与活性炭网的间距为10cm，圆孔的直径为2mm，出气管的内径为1mm。
6.如权利要求1所述的高油脂餐饮污水处理装置，其特征在于，所述进料管的下端与所述壳体顶部的间距为20cm。
说明书
高油脂餐饮污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种高油脂餐饮污水处理装置。
背景技术
随着我国第三产业——餐饮业的不断发展，人们快节奏的生活以及流动人口的不断增加，餐饮行业在人们生活中的地位也越来越重要，随之产生的餐饮废水量也越来越大，由此带来的环境污染问题也日益突出。据统计，全国一百多个大中型城市的餐饮业，每天产生的废水量就接近300万吨，约占城市生活污水总排放量的3%，但其中的有机物含量却占总负荷的三分之一之多，并且这种状况还有不断增加的趋势。餐饮废水主要是餐饮行业在营业过程中产生的各种废水的混合，包括洗菜、淘米、烹饪煮饭和洗刷碗筷过程中产生的潲水、泔水。餐饮业产生的潲水中含有很多油脂，直接排放会造成下水管道堵塞和资源浪费，并对环境造成污染。餐饮废水的直接排放或处理不达标排放，会对城市污水处理厂造成较大压力。在管网配套不健全的地区，产生的问题更加突出。这类废水如果直接排放至附近水体，不仅会对其造成污染，造成水体富营养化等问题，还会对人类的身心健康构成威胁。餐饮废水如何处理已经成为人们日益关注的问题。处理餐饮污水时，分离油和水是进化处理的关键。现有技术大多用桶盛装潲水，运送到回收处，再用简单的人工分离方法将油和水进行分离，需泵送液体。为提高分离效率，需加入化学药剂。存在的缺点是潲水量大，需要大容量的盛装容器，故搬动劳动强度大，运输量大，人工分离效率低，分离不彻底，加入化学药剂则会产生二次污染，并未考虑对餐饮污水的残渣进行二次利用。因此，开发一种油水分离效果好、分离残渣可二次利用的餐饮污水处理设备十分必要。
发明内容
本发明的一个目的是解决至少上述问题，并提供至少后面将说明的优点。
本发明还有一个目的是提供一种高油脂餐饮污水处理装置，其实现了对餐饮污水中残渣、油、水的筛选分离处理，便于残渣二次利用，同时实现了高油脂的分离处理，分离效果好。
为了实现根据本发明的这些目的和其它优点，提供了一种高油脂餐饮污水处理装置，包括：
壳体，其为立方体结构，底部设有一对漏油口、顶部水平设有第一条孔、相对两侧壁上均竖直设有第二条孔，所述第一条孔的长度方向平行于所述壳体顶部的其中一对棱边，所述第一条孔的两端均与所述第二条孔的上端连通，所述第二条孔的长度不超过所述壳体的高度的一半;
上腔体，其设置在所述壳体内部，所述上腔体的顶部竖直设有进料套管、底部敞开，所述进料套管的下端与所述壳体顶部具有间距、上端伸出于所述第一条孔，所述上腔体内靠近其底部设有过滤网;
离心机构，其设置在所述上腔体内，包括设置在所述过滤网上的第一电机、与第一电机的输出轴固接的离心筒、以及与离心筒连通的进料管，所述第一电机的输出轴竖直设置，所述离心筒为长轴水平设置的椭圆体结构，所述离心筒的筒壁上间隔设有多个通孔，所述离心筒沿其长轴方向的两端分别设有旋转刀体，所述旋转刀体包括设置在所述离心筒外壁上的第二电机、与第二电机的输出轴固接的圆锥体旋转座、以及均匀设置在圆锥形旋转座上的多个弧形刀片，所述第二电机的输出轴贯穿所述离心筒，所述圆锥体旋转座和多个弧形刀片均位于所述离心筒内，所述圆锥体旋转座的底面竖直设置，所述弧形刀片沿所述圆锥形旋转座的母线设置，所述进料管同轴套设在所述进料套管内，且与所述进料套管具有间隙;
下腔体，其设置在所述壳体内部，与所述上腔体可拆卸连接，所述下腔体的顶部敞开、底部设有出水管，所述出水管伸出于所述壳体的底部，所述下腔体的顶部边缘处环设竖直向下凹陷的插槽，所述上腔体的底部边缘插入所述插槽内，所述下腔体靠近其插槽处设有一对出油管，所述出油管下方设置分隔套，所述分隔套套设在所述下腔体上，所述分隔套的上端固接在一对出油管下方的下腔体上、下端固接在所述壳体的底部，所述下腔体内水平卡设活性炭网，所述活性炭网的上方设置吹气管，所述吹气管在水平面内螺旋设置，所述吹气管上间隔设有多个出气孔，所述吹气管的一端密封、另一端与设置在所述下腔体外壁上的空气压缩机连通;
其中，所述下腔体的底部与所述壳体的底部之间设有支撑柱，所述壳体的底部下方也设有支撑柱，所述壳体的底部处于所述出水管与所述分隔套之间的部分设有多个通气孔。
优选的是，所述壳体的相对两个内壁上均开设一对腰型孔，一对腰型孔关于所述第一条孔对称，所述腰型孔的长度方向竖直，每一个所述腰型孔的长度方向的两端均设有两条滑道，两条滑道贴附所述壳体的内壁设置、并关于腰型孔对称，两条滑道内滑动卡设一个第三电机，该一个第三电机的输出轴水平固接在所述上腔体的外壁上，该一个第三电机通过一个连接杆与竖直设置在所述壳体外部的一个液压伸缩杆的活动端固接，其中，一对腰型孔的最下端的高度高于一对出油管的水平高度。
优选的是，所述壳体内设有一对遮挡组件，一对遮挡组件分别设置在一对腰型孔处，一个遮挡组件包括一个竖直设置的弹簧和一个竖直设置的盖片，弹簧的一端固接在所述壳体的顶部、另一端与盖片的上端固接，盖片的下端与电机固接，其中，盖片的长度与腰型孔的长度相同、宽度大于腰型孔的宽度。
优选的是，所述过滤网的网孔径为5mm，所述活性炭网的厚度为1cm。
优选的是，所述吹气管包括内管和外管，所述内管的一端封闭、另一端与所述空气压缩机连通，所述外管的两端与所述内管的两端密封连接，所述外管背对所述活性炭网的部分间隔设有多个出气管，多个所述出气管均与所述外管所在的平面的夹角为15°，多个所述出气孔包括间隔设置在内管上的多个十字形孔和间隔设置在外管上的多个圆孔，多个圆孔正对所述活性炭网，其中，所述内管的直径为1cm，所述外管与活性炭网的间距为10cm，圆孔的直径为2mm，出气管的内径为1mm。
优选的是，所述进料管的下端与所述壳体顶部的间距为20cm。
本发明至少包括以下有益效果：
本发明实现了对餐饮污水中残渣、油、水的筛选分离处理，对于分离后的残渣、油、水分别收集处理，利于后续有针对性的进一步优化处理，残渣经脱水干燥粉碎后，可用作燃料，少量也可以用作肥料，水通过净化后可用于灌溉，符合绿色环保的理念。
本发明将内壳体设置为上下可分离的结构，便于收集残渣，通过气泡分离油和水，无二次污染，分里彻底，相比于传统的餐饮污水分离装置，本发明实现了残渣的分离回收，油水分离效率大大提高。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
