申请日2018.12.26
公开(公告)日2019.03.08
IPC分类号E03B1/04; E03C1/122; E03D1/00
摘要
本发明实施例涉及废水回收利用技术领域，具体涉及一种全自动废水回收利用装置，包括储水箱和马桶水箱，所述储水箱上侧设置有废水进口，所述储水箱下侧设置有废水出口，所述废水出口和马桶水箱之间按照流体流动方向依次设置有废水输送管道和水泵，所述储水箱内设置有储水箱浮球阀，所述马桶水箱内设置有马桶水箱液位感应装置，储水箱浮球阀的进水口连接有第一自来水管路。该废水回收利用装置通过设计储水箱和相应的马桶水箱供水管路，对洗手池产生的生活污水进行二次利用，可以直接在家庭的洗手池和马桶之间进行安装，以较低的改装成本，即可实现洗手池用水的二次利用，社会效益和节能效果可观，市场前景广阔。
权利要求书

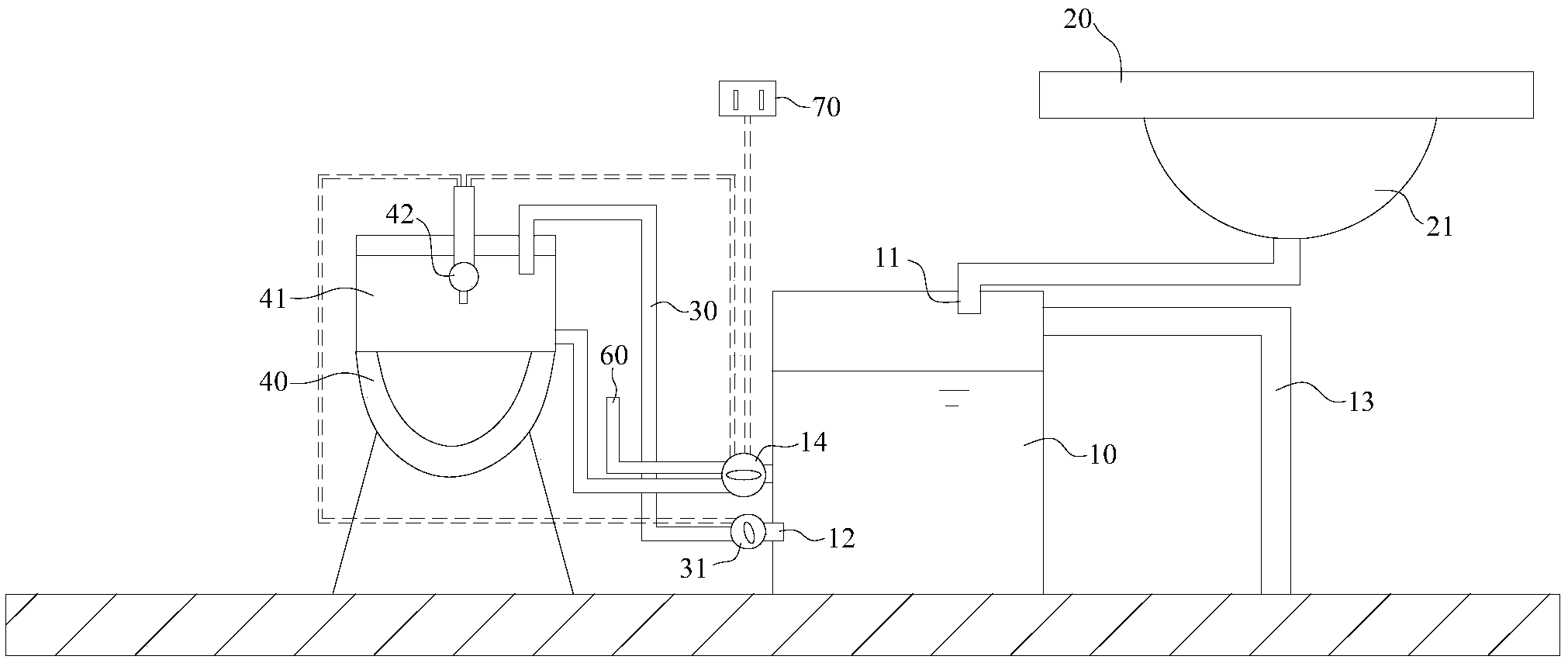

1.一种全自动废水回收利用装置，其特征在于，包括储水箱(10)和马桶水箱(41)，所述储水箱(10)上侧设置有废水进口(11)，所述储水箱(10)下侧设置有废水出口(12)，所述废水出口(12)和马桶水箱(41)之间按照流体流动方向依次设置有废水输送管道(30)和水泵(31)，所述储水箱(10)内设置有储水箱浮球阀(14)，所述马桶水箱(41)内设置有马桶水箱液位感应装置。
2.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述马桶水箱液位感应装置为第二马桶水箱浮球阀(42)。
3.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述马桶水箱(41)内设置有第一马桶水箱浮球阀(43)，所述第一马桶水箱浮球阀(43)的进水口连接到废水输送管道(30)，所述第一马桶水箱浮球阀(43)设置于马桶水箱(41)底部。
4.如权利要求3所述的一种全自动废水回收利用装置，其特征在于，所述第一马桶水箱浮球阀(43)包括第一浮体(431)，所述第一浮体(431)上连接有杠杆(432)，所述杠杆(432)上设置有转动轴(433)，所述第一马桶水箱浮球阀(43)内设置有阀体进水口(435)和阀体出水口(436)，所述阀体进水口(435)上设置有活塞(434)，所述活塞(434)与杠杆(432)活动连接，所述第一浮体(431)随液面升降并带动杠杆(432)转动，所述杠杆(432)转动时牵引活塞(434)闭合/打开阀体进水口(435)。
5.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述储水箱(10)侧面上方设置有溢流管道(13)。
6.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述马桶水箱(41)内设置有第二马桶水箱浮球阀(42)，所述储水箱浮球阀(14)的进水口连接有第一自来水管路(60)，所述储水箱浮球阀(14)的出水口与第二马桶水箱浮球阀(42)的进水口之间连接有第一自来水输送管路(61)。
7.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述马桶水箱(41)内设置有第二马桶水箱浮球阀(42)，所述第二马桶水箱浮球阀(42)的进水口连接有第二自来水输送管路(50)，所述第二自来水输送管路(50)上设置有电磁阀(51)。
8.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述储水箱(10)上设置有洗面台(20)，所述洗面台(20)上设置有与废水进口(11)连通的洗手池(21)。
9.如权利要求8所述的一种全自动废水回收利用装置，其特征在于，所述洗面台(20)和储水箱(10)固定设置在墙壁(22)上。
10.如权利要求1所述的一种全自动废水回收利用装置，其特征在于，所述马桶水箱(41)下侧设置有马桶本体(40)，所述马桶水箱(41)底部与马桶本体(40)之间设置连通的冲水通道(46)，所述马桶水箱(41)上设置有封闭冲水通道(46)的转动盖(44)，所述马桶水箱(41)外侧设置有伸入马桶水箱(41)内并与转动盖(44)连接的拉绳(45)。
说明书
一种全自动废水回收利用装置
技术领域
本发明实施例涉及废水回收利用技术领域，具体涉及一种全自动废水回收利用装置。
背景技术
在现有的技术中，水资源的总量越来越少，一些水资源丰富的地区用水不计代价，而一些水资源贫困地区用水却日益困难，污水处理以及废水再利用已经刻不容缓;城市家庭用水是使用水资源的一个主要渠道，浪费也较严重，普通家庭在洗手、做饭等情况下产生的废水都直接流入废水管排出，但是这些废水并没有被严重污染，这样就存在浪费水资源，水资源利用效率低等问题。这些生活废水被白白的排掉，不仅给污水处理单位增加了工作量，加大了一次投资成本，还增加了能源消耗，更为重要的是浪费了宝贵的水资源。此外，由于在城市里居民使用的都是自来水，平时一旦停水会给人们的日常生活带来很多的不便。
因此，如果可以充分利用这类二次可用水，居民生活用水量会大大减少，而城市的污水处理量也会相应减少。特别是把用水量较大的洗手池产生的洗手、洗菜后和洗漱产生的水再次利用来冲马桶，可以实现水资源的二次利用，节省大量水资源，符合水资源节约的目的。为此，设计一种对这类废水进行回收利用的装置具有重要意义。
发明内容
为此，本发明实施例提供了一种全自动废水回收利用装置，通过储水箱将洗手池产生废水收集起来，在马桶水箱内缺水时向马桶水箱供水，实现废水的二次利用。为了实现上述目的，本发明的实施方式提供如下技术方案：
一种全自动废水回收利用装置，包括储水箱和马桶水箱，所述储水箱上侧设置有废水进口，所述储水箱下侧设置有废水出口，所述废水出口和马桶水箱之间按照流体流动方向依次设置有废水输送管道和水泵，所述储水箱内设置有储水箱浮球阀，所述马桶水箱内设置有马桶水箱液位感应装置。
作为上述方案的改进，所述马桶水箱液位感应装置为第二马桶水箱浮球阀。
作为上述方案的改进，所述马桶水箱内设置有第一马桶水箱浮球阀，所述第一马桶水箱浮球阀的进水口连接到废水输送管道，所述第一马桶水箱浮球阀设置于马桶水箱底部，当马桶水箱内缺水时，第一马桶水箱浮球阀打开，储水箱内的废水进入到马桶水箱内，当马桶水箱内水满时，第一马桶水箱浮球阀关闭。
作为上述方案的改进，所述第一马桶水箱浮球阀包括第一浮体，所述第一浮体上连接有杠杆，所述杠杆上设置有转动轴，所述第一马桶水箱浮球阀内设置有阀体进水口和阀体出水口，所述阀体进水口上设置有活塞，所述活塞与杠杆活动连接，所述第一浮体随液面升降并带动杠杆转动，所述杠杆转动时牵引活塞闭合/打开阀体进水口。
作为上述方案的改进，所述储水箱侧面上方设置有溢流管道。
作为上述方案的改进，所述马桶水箱内设置有第二马桶水箱浮球阀，所述储水箱浮球阀的进水口连接有第一自来水管路，所述储水箱浮球阀的出水口与第二马桶水箱浮球阀的进水口之间连接有第一自来水输送管路，当储水箱和马桶水箱内均缺水时，储水箱浮球阀和第二马桶水箱浮球阀均打开，自来水依次通过第一自来水管路、储水箱浮球阀、第一自来水输送管路和第二马桶水箱浮球阀后进入到马桶水箱内，当马桶水箱内水满时，第二马桶水箱浮球阀关闭。
作为上述方案的改进，所述马桶水箱内设置有第二马桶水箱浮球阀，所述第二马桶水箱浮球阀的进水口连接有第二自来水输送管路，所述第二自来水输送管路上设置有电磁阀。
作为上述方案的改进，所述储水箱上设置有洗面台，所述洗面台上设置有与废水进口连通的洗手池。
作为上述方案的改进，所述洗面台和储水箱固定设置在墙壁上。
作为上述方案的改进，所述马桶水箱下侧设置有马桶本体，所述马桶水箱底部与马桶本体之间设置连通的冲水通道，所述马桶水箱上设置有封闭冲水通道的转动盖，所述马桶水箱外侧设置有伸入马桶水箱内并与转动盖连接的拉绳。
本发明实施例提供的废水回收利用装置通过设计储水箱和相应的马桶水箱供水管路，对洗手池产生的生活污水进行二次利用，可以直接在家庭的洗手池和马桶之间进行安装，以较低的改装成本，即可实现洗手池用水的二次利用，减少了污水的排放量，对环境保护有积极的促进作用，社会效益和节能效果可观，市场前景广阔。
