申请日2018.12.26
公开(公告)日2019.03.08
IPC分类号B65F1/14
摘要
本发明公开了一种垃圾转运箱污水收集装置，包括转运箱本体，所述转运箱本体顶部的两侧均设置有驱动装置，所述转运箱本体内腔的顶部设置有限位结构，所述限位结构的下方设置有处理结构，所述转运箱本体的右侧设置有密封结构，所述转运箱本体底部的两侧均通过支撑腿活动连接有滚轮。本发明通过转运箱本体、驱动装置、限位结构、处理结构、密封结构、滚轮、起吊钩和活动门的设置，解决了现有的垃圾转运箱不具备对污水收集的功能，不仅导致这些污水聚集于转运箱的底部，还会在中转过程中流至地面，造成难闻气味的同时还给环境带来严重污染的问题，该垃圾转运箱污水收集装置，具备可以对污水进行收集的优点，值得推广。
权利要求书

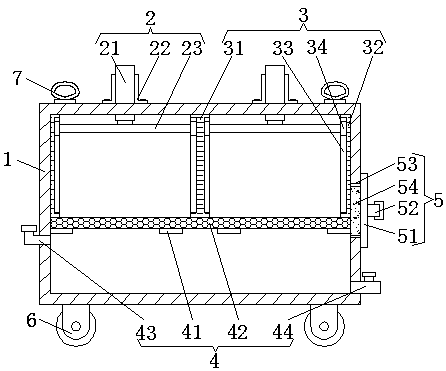

1.一种垃圾转运箱污水收集装置，包括转运箱本体(1)，其特征在于：所述转运箱本体(1)顶部的两侧均设置有驱动装置(2)，所述转运箱本体(1)内腔的顶部设置有限位结构(3)，所述限位结构(3)的下方设置有处理结构(4)，所述转运箱本体(1)的右侧设置有密封结构(5)，所述转运箱本体(1)底部的两侧均通过支撑腿活动连接有滚轮(6)，所述转运箱本体(1)顶部的两侧均固定连接有起吊钩(7)，所述转运箱本体(1)正面和背面的顶部均通过合页活动连接有活动门(8)。
2.根据权利要求1所述的一种垃圾转运箱污水收集装置，其特征在于：所述驱动装置(2)包括液压杆(21)，所述液压杆(21)贯穿转运箱本体(1)并延伸至转运箱本体(1)的内部，所述液压杆(21)位于转运箱本体(1)外部的两侧均固定连接有安装板(22)，所述安装板(22)的底部与转运箱本体(1)固定连接，所述液压杆(21)的底部固定连接有挤压板(23)。
3.根据权利要求2所述的一种垃圾转运箱污水收集装置，其特征在于：所述限位结构(3)包括第一连接板(31)，所述第一连接板(31)与转运箱本体(1)内腔的顶部固定连接，所述转运箱本体(1)内腔的两侧均固定连接有第二连接板(32)，所述第一连接板(31)的两侧与第二连接板(32)的表面均开设有限位槽(33)，所述限位槽(33)的内部滑动连接有限位块(34)，所述限位块(34)与挤压板(23)固定连接。
4.根据权利要求1所述的一种垃圾转运箱污水收集装置，其特征在于：所述处理结构(4)包括支撑架(41)，所述支撑架(41)的前后两端均与转运箱本体(1)的内壁固定连接，所述支撑架(41)的顶部活动连接有滤板(42)，所述转运箱本体(1)的左侧连通有加药管(43)，所述转运箱本体(1)右侧的底部连通有排水管(44)，所述排水管(44)的表面设置有阀门。
5.根据权利要求4所述的一种垃圾转运箱污水收集装置，其特征在于：所述密封结构(5)包括盖板(51)，所述盖板(51)的右侧固定连接有把手(52)，所述转运箱本体(1)的右侧开设有通槽(53)，所述盖板(51)的左侧固定连接有填充板(54)，所述填充板(54)位于通槽(53)的内部并与滤板(42)固定连接。
说明书
一种垃圾转运箱污水收集装置
技术领域
本发明涉及污水收集技术领域，具体为一种垃圾转运箱污水收集装置。
背景技术
垃圾转运箱是进行城市垃圾收集处理的重要枢纽，是城市生活垃圾收运处置系统中一个必不可少的环节，垃圾中转箱比普通的垃圾桶能储存更多的垃圾，这样减少垃圾清运的频次，提高清运工人的清运效率，垃圾转运箱符合城市总体规划和环境卫生专业规划的要求，综合考虑服务区域、转运能力、运输距离、污染控制、配套条件等因素的影响，其设在交通便利，易安排清运线路的地方。
垃圾中不可避免的会含有污水，但是现有的垃圾转运箱不具备对污水收集的功能，不仅导致这些污水聚集于转运箱的底部，还会在中转过程中流至地面，造成难闻气味的同时还给环境带来严重污染，为此提出一种具备污水收集功能的垃圾转运装置来解决此问题。
发明内容
发明目的：本发明的目的在于提供一种垃圾转运箱污水收集装置，具备可以对污水进行收集的优点，解决了现有的垃圾转运箱不具备对污水收集的功能，不仅导致这些污水聚集于转运箱的底部，还会在中转过程中流至地面，造成难闻气味的同时还给环境带来严重污染的问题。
技术方案：为实现上述目的，本发明提供如下技术方案：一种垃圾转运箱污水收集装置，包括转运箱本体，所述转运箱本体顶部的两侧均设置有驱动装置，所述转运箱本体内腔的顶部设置有限位结构，所述限位结构的下方设置有处理结构，所述转运箱本体的右侧设置有密封结构，所述转运箱本体底部的两侧均通过支撑腿活动连接有滚轮，所述转运箱本体顶部的两侧均固定连接有起吊钩，所述转运箱本体正面和背面的顶部均通过合页活动连接有活动门。
优选的，所述驱动装置包括液压杆，所述液压杆贯穿转运箱本体并延伸至转运箱本体的内部，所述液压杆位于转运箱本体外部的两侧均固定连接有安装板，所述安装板的底部与转运箱本体固定连接，所述液压杆的底部固定连接有挤压板。
优选的，所述限位结构包括第一连接板，所述第一连接板与转运箱本体内腔的顶部固定连接，所述转运箱本体内腔的两侧均固定连接有第二连接板，所述第一连接板的两侧与第二连接板的表面均开设有限位槽，所述限位槽的内部滑动连接有限位块，所述限位块与挤压板固定连接。
优选的，所述处理结构包括支撑架，所述支撑架的前后两端均与转运箱本体的内壁固定连接，所述支撑架的顶部活动连接有滤板，所述转运箱本体的左侧连通有加药管，所述转运箱本体右侧的底部连通有排水管，所述排水管的表面设置有阀门。
优选的，所述密封结构包括盖板，所述盖板的右侧固定连接有把手，所述转运箱本体的右侧开设有通槽，所述盖板的左侧固定连接有填充板，所述填充板位于通槽的内部并与滤板固定连接。
有益效果：本发明与现有技术相比，其有益效果是：
1、本发明通过转运箱本体、驱动装置、限位结构、处理结构、密封结构、滚轮、起吊钩和活动门的设置，解决了现有的垃圾转运箱不具备对污水收集的功能，不仅导致这些污水聚集于转运箱的底部，还会在中转过程中流至地面，造成难闻气味的同时还给环境带来严重污染的问题，该垃圾转运箱污水收集装置，具备可以对污水进行收集的优点，值得推广。
2、本发明通过液压杆、安装板和挤压板的设置，可以对液压杆进行安装固定，同时液压杆和挤压板可以对垃圾中的污水进行挤压，通过第一连接板、第二连接板、限位槽和限位块的设置，可以对挤压板的运动进行限位，使得挤压板对垃圾挤压的更加均匀，通过支撑架和滤板的设置，可以方便挤压后的垃圾污水排至转运箱本体内腔的底部，同时支撑架可以方便滤板拿出，通过加药管的设置，用于添加处理污水的药剂，通过排水管和阀门的设置，用于排出处理后的污水，通过盖板、把手、通槽和填充板的设置，可以对转运箱本体进行密封，同时方便对滤板间接移动。
