申请日2018.12.27
公开(公告)日2019.03.26
IPC分类号C02F9/00; C02F1/52; C02F1/02; C02F1/00
摘要
本发明公开了一种用于污水中沉淀物回收的自动化污水处理装置，包括污水管道、固液分离池、加热管道、第一连接管、废物清洗池、储水池、第三连接管、循环泵、第二连接管、中和池、沉淀池、排出管道和控制系统，固液分离池、加热管道、废物清洗池、储水池、循环泵、中和池与控制系统电连接。该发明能够自动的将含有重金属离子的污水中处理成几乎不含有重金属离子的污水，同时将重金属离子沉淀，用于回收，结构简单，十分环保。
权利要求书

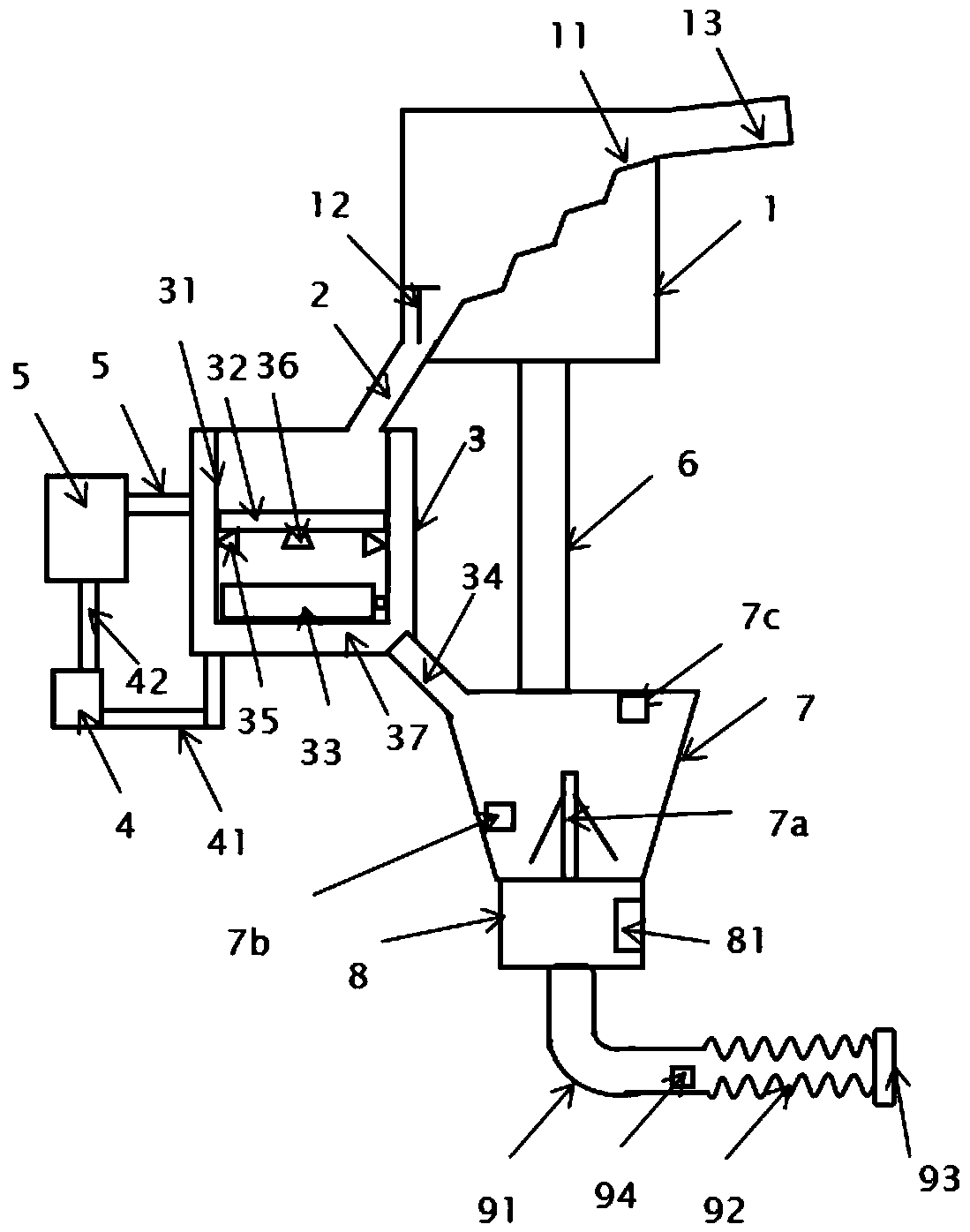

1.一种用于污水中沉淀物回收的自动化污水处理装置，用于处理含有重金属离子的工业污水，其特征在于：所述自动化污水处理装置包括污水管道(13)、固液分离池(1)、加热管道(6)、第一连接管(2)、废物清洗池(3)、储水池(5)、第三连接管(42)、循环泵(4)、第二连接管(34)、中和池(7)、沉淀池(8)、排出管道和控制系统，所述固液分离池(1)、加热管道(6)、废物清洗池(3)、储水池(5)、循环泵(4)、中和池(7)与控制系统电连接，所述固液分离池(1)通过加热管道(6)与中和池(7)连通，所述固液分离池(1)内设置有固液分离滤网(11)和搅棒(12)，所述固液分离滤网(11)的竖直截面为梯子形状，所述固液分离滤网(11)的梯面为斜面，所述固液分离池(1)与污水管道(13)连通，所述固液分离池(1)与污水管道(13)的连接口设置在固液分离滤网(11)的上端，所述固液分离池(1)通过第一连接管(2)与废物清洗池(3)连通，所述第一连接管(2)与固液分离滤网(11)的下端连接，所述搅棒(12)设置于第一连接管(2)与固液分离滤网(11)的连接处;所述废物清洗池(3)包括入水管道(51)、废物堆积池(31)和出水管道(41)，所述废物堆积池(31)设置于废物清洗池(3)内，所述废物堆积池(31)池壁与废物清洗池(3)池壁之间设置有第一腔体(37)，所述废物堆积池(31)的池壁和底面上均设置有细孔，所述废物堆积池(31)设置有高压喷嘴(36)、高压吹风机(35)、滑杆(32)和翻动板(33)，所述翻动板(33)的高度低于喷嘴和吹风机所在位置的高度，所述废物堆积池(31)内池壁上设置有供滑杆(32)移动的第一轨道和供翻动板(33)移动的第二轨道，所述高压喷嘴(36)和高压吹风机(35)均固定在滑杆(32)上，所述出水管道(41)设置于废物清洗池(3)的底部，所述出水管道(41)内设置有活性炭包，所述出水管道(41)与循环泵(4)连接，所述循环泵(4)通过第三连接管(42)与储水池(5)连接，所述储水池(5)通过入水管道(51)与第一腔体(37)连通，所述废物清洗池(3)通过第二连接管(34)与中和池(7)连接，所述中和池(7)内设置有搅拌器(7a)、PH在线监测仪(7b)和加药装置(7c)，所述沉淀池(8)内设置有滤布(84)、套环(83)和布夹(82)，所述滤布(84)套于套环(83)上，所述布夹(82)将滤布(84)夹于套环(83)上，所述沉淀池(8)的底部与排出管道连通，所述排出管道包括转换管(91)和过滤管(92)，所述转换管(91)与过滤管(92)连接处设置有流量阀(94)，所述过滤管(92)为水平设置，所述过滤管(92)内设置有活性炭层。
2.根据权利要求1所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述搅拌器(7a)包括转轴(73)、搅拌叶片(71)和清洁喷嘴(72)，所述搅拌叶片(71)和清洁喷嘴(72)均设置在转轴(73)上，所述清洁喷嘴(72)在转轴(73)上的位置高于搅拌叶片(71)在转轴(73)上的位置，所述清洁喷嘴(72)与转轴(73)的夹角小于四十五度，所述清洁喷嘴(72)与外部水源连接。
3.根据权利要求2所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述过滤管(92)的截面为波浪形状，所述活性炭层与过滤管(92)管壁贴合，所述活性炭层可替换，所述过滤管(92)管口处设置有管套(93)，所述管套(93)固定活性炭层。
4.根据权利要求3所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述废物清洗池(3)和废物堆积池(31)均为圆柱形状，所述废物堆积池(31)设置有池盖(31a)，所述池盖(31a)上设置有供第一连接管(2)通过的小孔，所述高压喷嘴(36)设置于滑杆(32)的中间，所述高压喷嘴(36)与外部水源连接，所述高压吹风机(35)设置于滑杆(32)的两端。
5.根据权利要求4所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述搅拌叶片(71)的形状为螺旋形状，所述搅拌叶片(71)指向中和池(7)的池底，所述搅拌叶片(71)与转轴(73)的夹角为四十五度。
6.根据权利要求5所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述废物堆积池(31)设置有池盖(31a)，所述池盖(31a)上设置有供第一连接管(2)通过的小孔。
7.根据权利要求6所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述沉淀池(8)的池壁设置有壁门(81)，所述壁门(81)的四边设置有密封条。
8.根据权利要求7所述的一种用于污水中沉淀物回收的自动化污水处理装置，其特征在于：所述管套(93)上设置有卡扣，所述过滤管(92)和活性炭层上设置有与卡扣配合的扣眼。
说明书
一种用于污水中沉淀物回收的自动化污水处理装置
技术领域
本发明涉及污水处理领域，具体是一种用于污水中沉淀物回收的自动化污水处理装置。
背景技术
工业污水是指工业生产过程中产生的废水，工业废水中常常含有大量的重金属离子，重金属离子会污染环境，而且在自然的条件下很难降解。随着现代工业的快速发展，含有重金属离子的工业污水的产生量越来越大，如果不将工业污水中的重金属离子除掉，直接将污水排放出去，不仅会对环境造成很大的破坏，还有可能通过食物链的富集最终对人体产生极大的危害。目前市面上的工业污水处理装置对于污水中所含有的重金属离子清除不够充分。
发明内容
本发明的目的在于提供一种用于污水中沉淀物回收的自动化污水处理装置，以解决现有技术中的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于污水中沉淀物回收的自动化污水处理装置，包括污水管道、固液分离池、加热管道、第一连接管、废物清洗池、储水池、第三连接管、循环泵、第二连接管、中和池、沉淀池、排出管道和控制系统，固液分离池、加热管道、废物清洗池、储水池、循环泵、中和池与控制系统电连接，固液分离池通过加热管道与中和池连通，固液分离池内设置有固液分离滤网和搅棒，固液分离滤网的竖直截面为梯子形状，固液分离滤网的梯面为斜面，固液分离池与污水管道连通，固液分离池与污水管道的连接口设置在固液分离滤网的上端，固液分离池通过第一连接管与废物清洗池连通，第一连接管与固液分离滤网的下端连接，搅棒设置于第一连接管与固液分离滤网的连接处;废物清洗池包括入水管道、废物堆积池和出水管道，废物堆积池设置于废物清洗池内，废物堆积池池壁与废物清洗池池壁之间设置有第一腔体，废物堆积池的池壁和底面上均设置有细孔，废物堆积池设置有高压喷嘴、高压吹风机、滑杆和翻动板，翻动板的高度低于喷嘴和吹风机所在位置的高度，废物堆积池内池壁上设置有供滑杆移动的第一轨道和供翻动板移动的第二轨道，高压喷嘴和高压吹风机均固定在滑杆上，出水管道设置于废物清洗池的底部，出水管道内设置有活性炭包，出水管道与循环泵连接，循环泵通过第三连接管与储水池连接，储水池通过入水管道与第一腔体连通，废物清洗池通过第二连接管与中和池连接，中和池内设置有搅拌器、PH在线监测仪和加药装置，沉淀池内设置有滤布、套环和布夹，滤布套于套环上，布夹将滤布夹于套环上，沉淀池的池壁设置有壁门，壁门的四边设置有密封条，沉淀池的底部与排出管道连通，排出管道包括转换管和过滤管，转换管与过滤管连接处设置有流量阀，过滤管为水平设置，过滤管内设置有活性炭层。
作为优选方案，搅拌器包括转轴、搅拌叶片和清洁喷嘴，搅拌叶片、清洁喷嘴均设置在转轴上，清洁喷嘴在转轴上的位置高于搅拌叶片在转轴上的位置，清洁喷嘴与转轴的夹角小于四十五度，清洁喷嘴与外部水源连接。
作为优选方案，过滤管的截面为波浪形状，活性炭层与过滤管管壁贴合，活性炭层可替换，过滤管管口处设置有管套，管套固定活性炭层。
作为优选方案，废物清洗池和废物堆积池均为圆柱形状，高压喷嘴设置于滑杆的中间，高压喷嘴与外部水源连接，高压吹风机设置于滑杆的两端。
作为优选方案，搅拌叶片的形状为螺旋形状，搅拌叶片指向中和池的池底，搅拌叶片与转轴的夹角为四十五度。
作为优选方案，沉淀池的池壁设置有壁门，壁门的四边设置有密封条。
作为优选方案，废物堆积池设置有池盖，池盖设置有供第一连接管通过的小孔。
作为优选方案，管套上设置有卡扣，过滤管和活性炭层上设置有与卡扣配合的扣眼。
与现有技术相比，本发明的有益效果是：污水从污水管道进入到固液分离池，通过固液分离滤网将污水中的固体和液体分开，固液分离滤网为梯子形状，固液分离滤网的梯面为斜面，一方面增加了固体在固液分离滤网上的时间，使得固体尽可能多的将附带的水滴筛掉，另一方面，不需要借助任何动力装置便可以将固体通过第一连接管传送到废物堆积池。第一连接管与固液分离滤网的下端连接，可以防止固体掉落在固液分离池的池底，搅棒设置于第一连接管与固液分离滤网的连接处，搅棒用于搅拌疏通，防止固体堵住第一连接管与固液分离滤网的连接处。固体进入废物堆积池后，高压喷嘴对固体进行喷水冲洗，固体在固液分离池内不能将附带的水分完全筛掉，同时固体表面会附有重金属离子，所以用高压喷嘴冲洗固体，冲洗之后，高压吹风机将固体表面的水吹净，而这些水通过第二连接管进入中和池，翻动板用于在高压喷嘴进行冲洗的时候翻动固体，使得固体冲洗的更干净，废物堆积池内池壁上设置有供滑杆移动的第一轨道和供翻动板移动的第二轨道，使得高压喷嘴、高压吹风机和翻动板在池内进行平移，将所有的固体都冲刷到。废物堆积池设置有池盖，可以定期的将堆积池内的固体清理出来，因为喷嘴喷射出来的水的截面为圆形，所以将废物清洗池和废物堆积池设置为圆柱形状，经过高压喷嘴的冲洗之后，固体所附有的重金属离子含量已经很低，但是为了进一步减少固体上附有的重金属离子，储水池里的水通过入水管道进入第一腔体，因为废物堆积池的池壁和底面上均设置有细孔，所以水可以通过细孔进入废物堆积池，浸泡固体，所浸泡的水从出水管道排出，经过循环泵和第三连接管进入储水池。出水管道内设置有活性炭包，用来吸附浸泡的水中的重金属离子，因为浸泡的水中的重金属离子含量很低很低，所以用活性炭包完全可以吸附干净水中的重金属离子。
从固液分离池滤出的水经过加热管道进入中和池，将水进行中和池内设置有搅拌器、PH在线监测仪和加药装置，加药装置向中和池内加入石灰和絮凝剂，使得水的PH在6到8之间，絮凝剂用于帮助沉淀进行沉降，搅拌器对水进行搅拌，充分反应，搅拌叶片的形状为螺旋形状，搅拌叶片指向中和池的池底，防止沉淀附在搅拌叶片上，搅拌叶片与转轴的夹角为四十五度，使得搅拌叶片旋转时，搅拌范围的半径尽可能的大，清洁喷嘴在转轴上的位置高于搅拌叶片在转轴上的位置，清洁喷嘴与转轴的夹角小于四十五度，清洁喷嘴在对搅拌叶片进行清洗时，可以直接将搅拌叶片的内侧和外侧都清洗到。
沉淀在絮凝剂的帮助下，慢慢沉降到沉淀池的滤布内，滤布套于套环上，布夹将滤布夹于套环上，布夹用于固定滤布的位置，防止滤布滑落，沉淀池的池壁设置有壁门，打开壁门可以取出滤布，将滤布内的沉淀回收，壁门的四边设置有密封条，防止漏水。
其余的水通过排出管道进行排放，排出管道包括转换管和过滤管，转换管用于将竖直方向的水流转为水平方向的水流，过滤管内设置有活性炭层，是为了防止有些重金属离子没有沉淀下来，过滤管为水平设置，因为过滤管内设置有活性炭层，如果将过滤管竖直放置，活性炭层容易掉落，过滤管管口处设置有管套用于固定活性炭层，转换管与过滤管连接处设置有流量阀，用于控制水流经过过滤管的流速，使得流速不至于太快，能让重金属离子都被活性炭层吸附。过滤管的截面为波浪形状，活性炭层与过滤管管壁贴合，是为了在有限的范围内增大水与活性炭层的接触面积，更好的吸附水中的重金属离子。
该发明中固液分离池、加热管道、废物清洗池、储水池、循环泵、中和池与控制系统电连接，使得该发明能够自动的将含有重金属离子的污水中处理成几乎不含有重金属离子的污水，同时将重金属离子沉淀，用于回收，结构简单，十分环保。
