申请日2018.12.25
公开(公告)日2019.03.08
IPC分类号C02F9/02; C02F103/08
摘要
本发明实施例公开了一种便携式海水淡化污水净化装置及其使用方法，涉及海水淡化及水质净化技术领域，该装置包括储存箱、太阳能转化装置、水泵、淡化净水器和储水袋，水泵和淡化净水器固定安装在储存箱内，太阳能转化装置和储水袋活动放置在储存箱内，太阳能转化装置与水泵电连接，水泵的输出端与淡化净水器的输入端连接，淡化净水器的输出端可拆卸地与储水袋连接。该装置可随身携带，利用太阳能转化装置发电供水泵运行，水泵将需要处理的水抽取经过淡化净水器处理成直饮淡水，由新型便携折叠式储水袋储存供人们使用;该装置可极大提高远洋船员在大洋中弃船的生存能力，也是自驾探险荒野饮水与生存自救的最佳装置。
权利要求书
1.一种便携式海水淡化污水净化装置，其特征在于，所述净化装置包括储存箱(1)、太阳能转化装置、水泵、淡化净水器(3)和储水袋(4)，所述水泵和淡化净水器(3)固定安装在所述储存箱(1)内，所述太阳能转化装置和储水袋(4)活动安装在所述储存箱(1)内，太阳能转化装置与水泵电连接，水泵的输出端与淡化净水器(3)的输入端连接，淡化净水器(3)的输出端可拆卸地与储水袋(4)连接;所述太阳能转化装置包括太阳能电池板(5)和蓄电池，所述太阳能电池板(5)和蓄电池电连接，蓄电池与所述水泵电连接。
2.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述太阳能转化装置还包括充电控制器，所述太阳能电池板(5)和蓄电池之间通过充电控制器电连接。

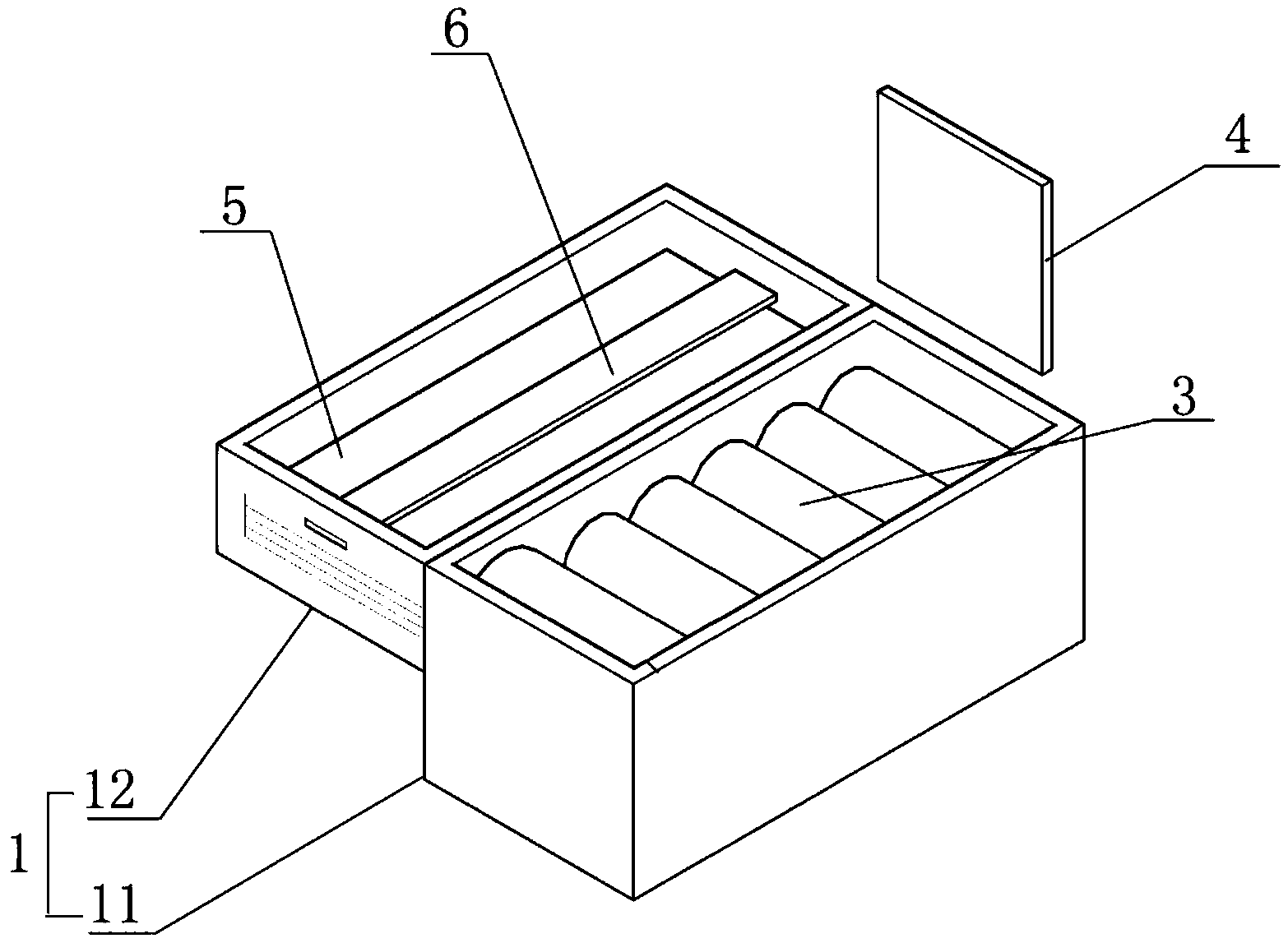

3.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述储存箱(1)包括箱体(11)和箱盖(12)，所述箱盖(12)铰接在所述箱体(11)上;所述太阳能电池板(5)活动设置在所述箱盖(12)上;所述水泵和淡化净水器(3)固定安装在所述箱体(11)内;所述储水袋(4)活动设置在所述箱体(11)内。
4.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述太阳能电板板(5)为折叠式薄膜太阳能板，折叠后的太阳能电池板(5)的长、宽、高分别为50cm、35cm、1cm，展开后的太阳能电池板(5)的长、宽、高分别为140cm、50cm、0.25cm。
5.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述储存箱(1)的长、宽、高分别为52cm、36cm、22cm。
6.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述淡化净水器(3)包括依次连接的第一滤芯、第二滤芯、第三滤芯、第四滤芯、第五滤芯和第六滤芯;所述第一滤芯为5微米pp棉;所述第二滤芯为前置活性碳;所述第三滤芯为1微米PP棉;所述第四滤芯为0.0001微米RO反渗透膜;所述第五滤芯为后置活性炭;所述第六滤芯为矿化滤芯。
7.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述蓄电池为30-100AH锂电池。
8.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述水泵为12V的直流电水泵，出口压力为0.5MP-0.7MP。
9.如权利要求1所述的一种便携式海水淡化污水净化装置，其特征在于，所述储水袋(2)为可折叠式，所述储水袋(2)上设置有放水阀。
10.一种如权利要求1-9任一项所述净化装置的使用方法，其特征在于，所述使用方法包括如下步骤：
打开储存箱(1)，将太阳能电池板(5)展开，太阳能电池板(5)吸收太阳光并将太阳能转化成电能供给蓄电池，蓄电池供水泵运转，通过水泵抽取海水或者污水，抽取的水经淡化净水器(3)的净化制成直饮淡水，输入并储存在储水袋(4)中。
说明书
一种便携式海水淡化污水净化装置及其使用方法
技术领域
本发明实施例涉及海水淡化及水质净化技术领域，具体涉及一种便携式海水淡化污水净化装置及其使用方法。
背景技术
海水淡化污水净化装置主要用于对船舶海水淡化，荒岛海水制淡，生活废水和工业废水进行处理，去除其中的有害物质，处理后的废水可再次用于人们的生产生活，提高水资源的利用率，但是现有的用于船舶与生活中的海水淡化污水净化装置一般由于体积重量、结构复杂等原因不易携带限制其使用范围，对于海上弃船人员，荒岛求生人员，生存最大的威胁就是缺少生存需要的淡水，还有在外修建铁路轨道的建筑人员或是外出旅游人群或者处于野外求生的人们来说使用该海水淡化污水净化装置来制备清洁干净的水成为一件遥不可及的事情，这样设计出一种能随身携带型的海水淡化污水净化装置成为一种必要。
发明内容
为此，本发明实施例提供一种便携式海水淡化污水净化装置及其使用方法，以解决现有技术中由于海水淡化污水净化装置一般由于体积重量、结构复杂等原不易携带而导致的适用范围窄、使用不方便等问题。
为了实现上述目的，本发明的实施方式提供如下技术方案：
一种便携式海水淡化污水净化装置，所述净化装置包括储存箱、太阳能转化装置、水泵、淡化净水器和储水袋，所述水泵和淡化净水器固定安装在所述储存箱内，所述太阳能转化装置和储水袋活动安装在所述储存箱内，太阳能转化装置与水泵电连接，水泵的输出端与淡化净水器的输入端连接，淡化净水器的输出端可拆卸地与储水袋连接;所述太阳能转化装置包括太阳能电池板和蓄电池，所述太阳能电池板和蓄电池电连接，蓄电池与所述水泵电连接。
在一个实施方式中，所述太阳能转化装置还包括充电控制器，所述太阳能电池板和蓄电池之间通过充电控制器电连接。
在一个实施方式中，所述储存箱包括箱体和箱盖，所述箱盖铰接在所述箱体上;所述太阳能电池板活动设置在所述箱盖上;所述水泵和淡化净水器固定安装在所述箱体内;所述储水袋活动设置在所述箱体内。
在一个实施方式中，所述太阳能电板板为折叠式薄膜太阳能板，折叠后的太阳能电池板的长、宽、高分别为50cm、35cm、1cm，展开后的太阳能电池板的长、宽、高分别为140cm、50cm、0.25cm。
在一个实施方式中，所述储存箱的长、宽、高分别为52cm、36cm、22cm。
在一个实施方式中，所述淡化净水器包括依次连接的第一滤芯、第二滤芯、第三滤芯、第四滤芯、第五滤芯和第六滤芯;所述第一滤芯为5微米pp棉;所述第二滤芯为前置活性碳;所述第三滤芯为1微米PP棉;所述第四滤芯为0.0001微米RO反渗透膜;所述第五滤芯为后置活性炭;所述第六滤芯为矿化滤芯。
在一个实施方式中，所述蓄电池为30-100AH锂电池。
在一个实施方式中，所述水泵为12V的直流电水泵，出口压力为0.5MP-0.7MP。
在一个实施方式中，所述储水袋为可折叠式，所述储水袋上设置有放水阀。
一种上述净化装置的使用方法，所述使用方法包括如下步骤：
打开储存箱，将太阳能电池板展开，太阳能电池板吸收太阳光并将太阳能转化成电能供给蓄电池，蓄电池供水泵运转，通过水泵抽取海水或者污水，抽取的水经淡化净水器的净化制成直饮淡水，输入并储存在储水袋中。
本发明的实施例具有如下优点：
本发明的实施例一种便携式海水淡化污水净化装置的外形方便人们随身携带，需要用到该净化装置对海水进行淡化或者对污水进行净化时，打开储存箱，利用太阳能转化装置发电供水泵运行，水泵将需要淡化或者净化的水抽取经过淡化净水器一系列过滤、净化、再处理制成直饮淡水，供人们使用;该净化装置可以大大提高远洋船员在大洋中弃船或荒岛的生存能力，同时能够为求救信号设备提供长期使用的电能，也是荒野饮水与生存自救的最佳装置。
