申请日2018.12.25
公开(公告)日2019.03.15
IPC分类号C02F9/14; C02F11/00
摘要
本发明公开了一种适用于多户生活污水处理的污水处理设备，其包括外部箱体，外部箱体内设置有相互隔开的厌氧区、好氧区、沉淀区、污泥减量区和设备区;厌氧区、好氧区、沉淀区以及污泥减量区依次连通，厌氧区与化粪池连通，好氧区与厌氧区连通以将部分混合液回流至厌氧区，沉淀区与厌氧区连通以将部分活性污泥回流至厌氧区，污泥减量区与厌氧区或化粪池连通;设备区内设置有用于对污水处理过程的各项参数进行检测的检测单元和用于根据检测单元的检测结果控制污水处理设备的各种污水处理装置的工作状态的控制器。本发明的适用于多户生活污水处理的污水处理设备，出水水质稳定，可以实现自动化调节，起到节能减排的作用。
权利要求书
1.一种适用于多户生活污水处理的污水处理设备，其用于对多户住宅排放的生活污水进行一体化处理，其特征在于，

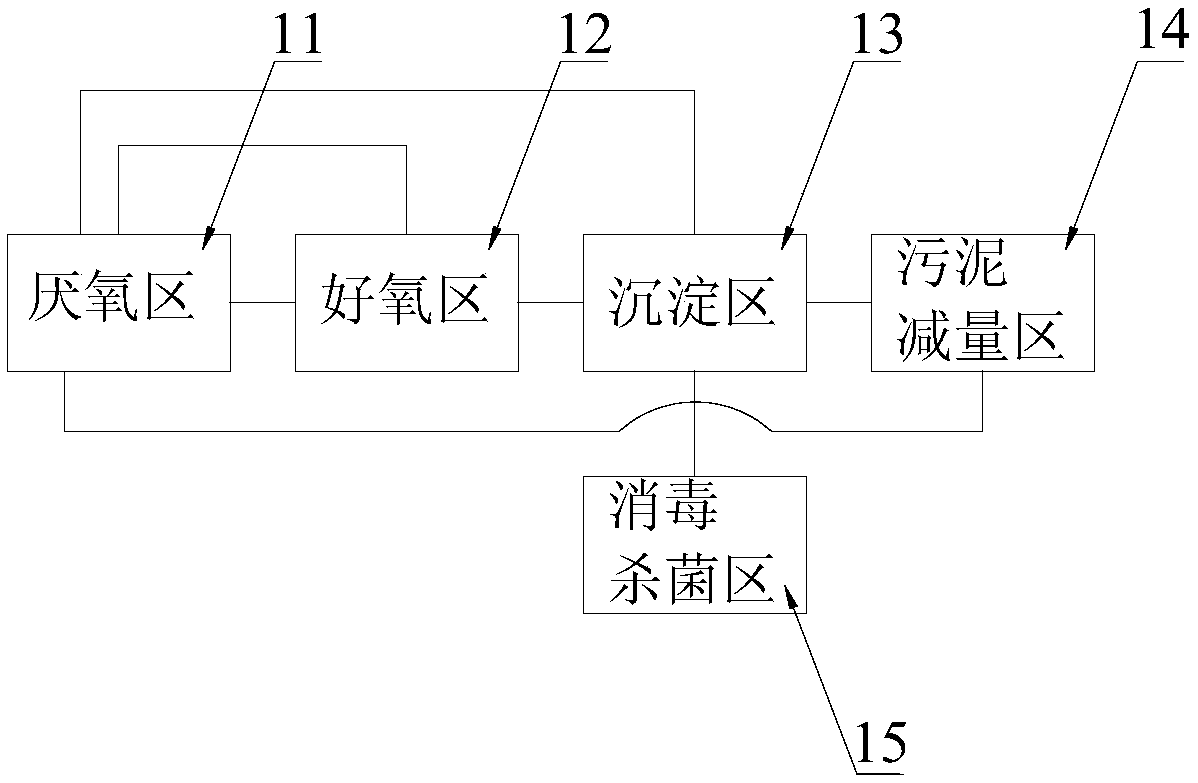

其包括外部箱体，外部箱体内设置有相互隔开的厌氧区(11)、好氧区(12)、沉淀区(13)、污泥减量区(14)和设备区;
厌氧区(11)、好氧区(12)、沉淀区(13)以及污泥减量区(14)依次连通，厌氧区(11)与化粪池连通，好氧区(12)还与厌氧区(11)通过回流管路连通以将部分混合液回流至厌氧区(11)，沉淀区(13)还与厌氧区(11)通过回流管路连通以将部分活性污泥回流至厌氧区(11)，污泥减量区(14)与厌氧区(11)或化粪池连通;
设备区内设置有用于对污水处理过程的各项参数进行检测的检测单元(161)和用于根据检测单元(161)的检测结果控制污水处理设备的各种污水处理装置的工作状态的控制器(162)，污水处理装置包括风机(163)、提升泵、加药装置、物理除磷装置、化学除磷装置、混合液回流泵、第二电控开关元件和碳源补充装置中的一种或多种。
2.如权利要求1所述的污水处理设备，其特征在于，
沉淀区(13)设置有水深度处理装置，其包括箱体(131)，箱体(131)的上部设置有进水口和出水口;
箱体(131)内设有用于将进水口引入的流体沿竖向引导并利用斜壁反射方式弹射输出的竖流沉淀组件(132)以及布设于竖流沉淀组件(132)的输出位置并用于利用倾斜沉淀方式对竖流沉淀组件(132)输出的流体进行沉淀处理的斜管沉淀组件(133)或斜板沉淀组件。
3.如权利要求2所述的污水处理设备，其特征在于，
外部箱体内还设置有与沉淀区(13)连通并用于对沉淀区(13)的排出的清水进行进一步消毒杀菌处理的消毒杀菌区(15)。
4.如权利要求1所述的污水处理设备，其特征在于，
污泥减量区(14)设置有污泥减量装置，其包括
曝气单元(141)，用于通过曝气使微生物组成的活性污泥与污水中的有机污染物混合接触以使有机污染物降解;
细胞破壁单元(142)，用于利用高频振动以加快曝气单元(141)中产生的剩余活性污泥的水解过程;
沉淀单元(143)，用于对细胞破壁单元(142)排出来的包含活性污泥和污水的混合液进行沉淀以使活性污泥回流和排出无机泥;
曝气单元(141)与沉淀池(13)连通，细胞破壁单元(142)分别与曝气单元(141)和沉淀单元(143)连通，沉淀单元还与曝气单元(141)连通。
5.如权利要求1所述的污水处理设备，其特征在于，
厌氧区(11)的顶部安装有除臭装置，所述除臭装置包括壳体(111)、用于防止厌氧区内的水进入壳体(111)的保护层(112)、用于对厌氧区内上浮的臭气进行物理吸附的物理吸附层(113)、用于对物理吸附层(113)进行热脱附再生的加热组件(115)和用于将经过物理吸附层(113)吸附处理后的气体排放至大气的排气阀(116);
壳体(111)与厌氧区(11)密封式连接，壳体(111)的底部开设有透气通道，保护层(112)和物理吸附层(113)收容在壳体(111)内，保护层(112)位于壳体(111)底部，物理吸附层(113)位于保护层(112)的上方，排气阀(116)设置在壳体(111)的顶部。
6.如权利要求1所述的污水处理设备，其特征在于，
检测单元(161)包括位于污水处理设备的出水位置处并用于检测污水处理设备的出水COD值的COD检测仪，厌氧区(11)内设置有用于向厌氧区(11)中通入污水的提升泵，COD检测仪和提升泵均与控制器(162)连接;控制器(162)用于根据COD检测仪的检测结果控制提升泵的变频器的频率;或者
检测单元(161)包括位于污水处理设备的进水位置和出水位置处并用于检测污水处理设备的进水COD值和出水COD值的COD检测仪，厌氧区(11)内设置有用于向厌氧区(11)中通入污水的提升泵，COD检测仪和提升泵均与控制器(162)连接;控制器(162)用于根据COD检测仪的检测结果控制提升泵的变频器的频率。
7.如权利要求1所述的污水处理设备，其特征在于，
检测单元(161)还包括用于检测污水处理设备的出水总磷含量的总磷检测仪，污水处理设备包括用于通过物理吸附和沉淀的方式降低污水中总磷含量的物理除磷装置，物理除磷装置和总磷检测仪均与控制器(162)连接;
控制器(162)根据总磷检测仪的检测结果控制物理除磷装置的工作状态。
8.如权利要求7所述的污水处理设备，其特征在于，
污水处理设备还包括用于向污水中投加药剂以降低污水中的总磷含量的化学除磷装置，化学除磷装置包括加药泵，加药泵与控制器(162)连接。
9.如权利要求1所述的污水处理设备，其特征在于，
检测单元(161)还包括位于好氧区(12)内并用于检测好氧区(12)中溶解氧浓度的溶解氧测定仪或者氧化还原电位计，设备区设置有用于向好氧区(12)中通入空气的风机(163);
控制器(162)根据溶解氧测定仪或者氧化还原电位计的检测结果控制风机(163)的变频器的频率。
10.如权利要求1所述的污水处理设备，其特征在于，
检测单元(161)包括位于污水处理设备的出水位置处并用于检测污水处理设备的出水氨氮含量的氨氮检测仪，污水处理设备包括用于将污水处理设备的好氧区(12)中的混合液回流至厌氧区(11)的混合液回流泵，氨氮检测仪和混合液回流泵均与控制器(162)连接;
控制器(162)用于根据氨氮检测仪的检测结果控制混合液回流泵的工作状态。
说明书
适用于多户生活污水处理的污水处理设备
技术领域
本发明涉及污水处理设备技术领域，特别地，涉及一种适用于多户生活污水处理的污水处理设备。
背景技术
近年来，我国工业化、城市化进程加快，产业布局和经济结构调整力度加大，人居环境监管薄弱，政策相对滞后，工业污染和城市生活污染急剧增加。虽然对于市政污水收集管网覆盖不到的区域目前市场上有多户污水处理设备安装方案，但存在体积大、出水指标达标率不高、推广性较差的问题，事实上难以实现多户污水的全面处理。另外，现有的多户污水处理设备无法根据出水水质的检测去进行自动化调节，污水处理设备的出水水质不稳定。
发明内容
本发明提供了一种适用于多户生活污水处理的污水处理设备，以解决现有的多户污水处理设备无法根据出水水质的检测去进行自动化调节、污水处理设备的出水水质不稳定的技术问题。
根据本发明的一个方面，提供一种适用于多户生活污水处理的污水处理设备，其用于对多户住宅排放的生活污水进行一体化处理，其包括外部箱体，外部箱体内设置有相互隔开的厌氧区、好氧区、沉淀区、污泥减量区和设备区;
厌氧区、好氧区、沉淀区以及污泥减量区依次连通，厌氧区与化粪池连通，好氧区还与厌氧区通过回流管路连通以将部分混合液回流至厌氧区，沉淀区还与厌氧区通过回流管路连通以将部分活性污泥回流至厌氧区，污泥减量区与厌氧区或化粪池连通;
设备区内设置有用于对污水处理过程的各项参数进行检测的检测单元和用于根据检测单元的检测结果控制污水处理设备的各种污水处理装置的工作状态的控制器，污水处理装置包括风机、提升泵、加药装置、物理除磷装置、化学除磷装置、混合液回流泵、第二电控开关元件和碳源补充装置中的一种或多种。
进一步地，沉淀区设置有水深度处理装置，其包括箱体，箱体的上部设置有进水口和出水口;
箱体内设有用于将进水口引入的流体沿竖向引导并利用斜壁反射方式弹射输出的竖流沉淀组件以及布设于竖流沉淀组件的输出位置并用于利用倾斜沉淀方式对竖流沉淀组件输出的流体进行沉淀处理的斜管沉淀组件或斜板沉淀组件。
进一步地，外部箱体内还设置有与沉淀区连通并用于对沉淀区的排出的清水进行进一步消毒杀菌处理的消毒杀菌区。
进一步地，污泥减量区设置有污泥减量装置，其包括
曝气单元，用于通过曝气使微生物组成的活性污泥与污水中的有机污染物混合接触以使有机污染物降解;
细胞破壁单元，用于利用高频振动以加快曝气单元中产生的剩余活性污泥的水解过程;
沉淀单元，用于对细胞破壁单元排出来的包含活性污泥和污水的混合液进行沉淀以使活性污泥回流和排出无机泥;
曝气单元与沉淀池连通，细胞破壁单元分别与曝气单元和沉淀单元连通，沉淀单元还与曝气单元连通。
进一步地，厌氧区的顶部安装有除臭装置，所述除臭装置包括壳体、用于防止厌氧区内的水进入壳体的保护层、用于对厌氧区内上浮的臭气进行物理吸附的物理吸附层、用于对物理吸附层进行热脱附再生的加热组件和用于将经过物理吸附层吸附处理后的气体排放至大气的排气阀;
壳体与厌氧区密封式连接，壳体的底部开设有透气通道，保护层和物理吸附层收容在壳体内，保护层位于壳体底部，物理吸附层位于保护层的上方，排气阀设置在壳体的顶部。
进一步地，检测单元包括位于污水处理设备的出水位置处并用于检测污水处理设备的出水 COD值的COD检测仪，厌氧区内设置有用于向厌氧区中通入污水的提升泵，COD检测仪和提升泵均与控制器连接;控制器用于根据COD检测仪的检测结果控制提升泵的变频器的频率;或者
检测单元包括位于污水处理设备的进水位置和出水位置处并用于检测污水处理设备的进水 COD值和出水COD值的COD检测仪，厌氧区内设置有用于向厌氧区中通入污水的提升泵，COD 检测仪和提升泵均与控制器连接;控制器用于根据COD检测仪的检测结果控制提升泵的变频器的频率。
进一步地，检测单元还包括用于检测污水处理设备的出水总磷含量的总磷检测仪，污水处理设备包括用于通过物理吸附和沉淀的方式降低污水中总磷含量的物理除磷装置，物理除磷装置和总磷检测仪均与控制器连接;
控制器根据总磷检测仪的检测结果控制物理除磷装置的工作状态。
进一步地，污水处理设备还包括用于向污水中投加药剂以降低污水中的总磷含量的化学除磷装置，化学除磷装置包括加药泵，加药泵与控制器连接。
进一步地，检测单元还包括位于好氧区内并用于检测好氧区中溶解氧浓度的溶解氧测定仪或者氧化还原电位计，设备区设置有用于向好氧区中通入空气的风机;
控制器根据溶解氧测定仪或者氧化还原电位计的检测结果控制风机的变频器的频率。
进一步地，检测单元包括位于污水处理设备的出水位置处并用于检测污水处理设备的出水氨氮含量的氨氮检测仪，污水处理设备包括用于将污水处理设备的好氧区中的混合液回流至厌氧区的混合液回流泵，氨氮检测仪和混合液回流泵均与控制器连接;
控制器用于根据氨氮检测仪的检测结果控制混合液回流泵的工作状态。
本发明具有以下有益效果：
本发明的适用于多户生活污水处理的污水处理设备，将厌氧区、好氧区、沉淀区、污泥减量区以及设备区集成在外部箱体的内部，在外部箱体内建立了一个高效的一体化生活污水处理系统，只需安装进水管和出水管即可使用，污水处理设备的体积小，还可支持地上式、地埋式和半地埋式三种安装方式，安装十分方便，而且具有不会产生臭气、低噪音、占地小、电耗低的优点，经过本发明的污水处理设备处理后的出水水质可符合《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。而且，本发明的污水处理设备可以根据对污水处理过程中的各项参数进行检测，并基于检测结果来控制污水处理设备的各种污水处理装置调整控制参数，污水处理设备的出水水质稳定，可以实现自动化调节，起到节能减排的作用。
本发明的除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。
