申请日2018.01.18
公开(公告)日2019.02.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种一体化污水提升装置，其结构包括进水管、药物投放管、顶盖、药物反应箱、排气管、过滤净化箱、电路管道、驱动机、底座、连接管、排污盖、回止阀、排水管，进水管嵌入安装于药物反应箱的右侧，药物投放管镶嵌安装于顶盖的右上端，本实用新型一种一体化污水提升装置，结构上设有药物反应箱，本实用新型一种一体化污水提升装置，结构上设有排污盖，双手推动卡扣去下排污盖，防滑纹防止开启排污盖时盖体滑落，清洗结束后，将排污盖按入过滤净化箱，在卡扣进入卡槽之后弹簧向上弹出将卡扣固定，滚珠使卡扣滑行更为流畅，密封垫与过滤净化箱贴合，更方便拆装清洗设备，使设备的清洗更为简单，节约大量时间，提高工作效率。
权利要求书

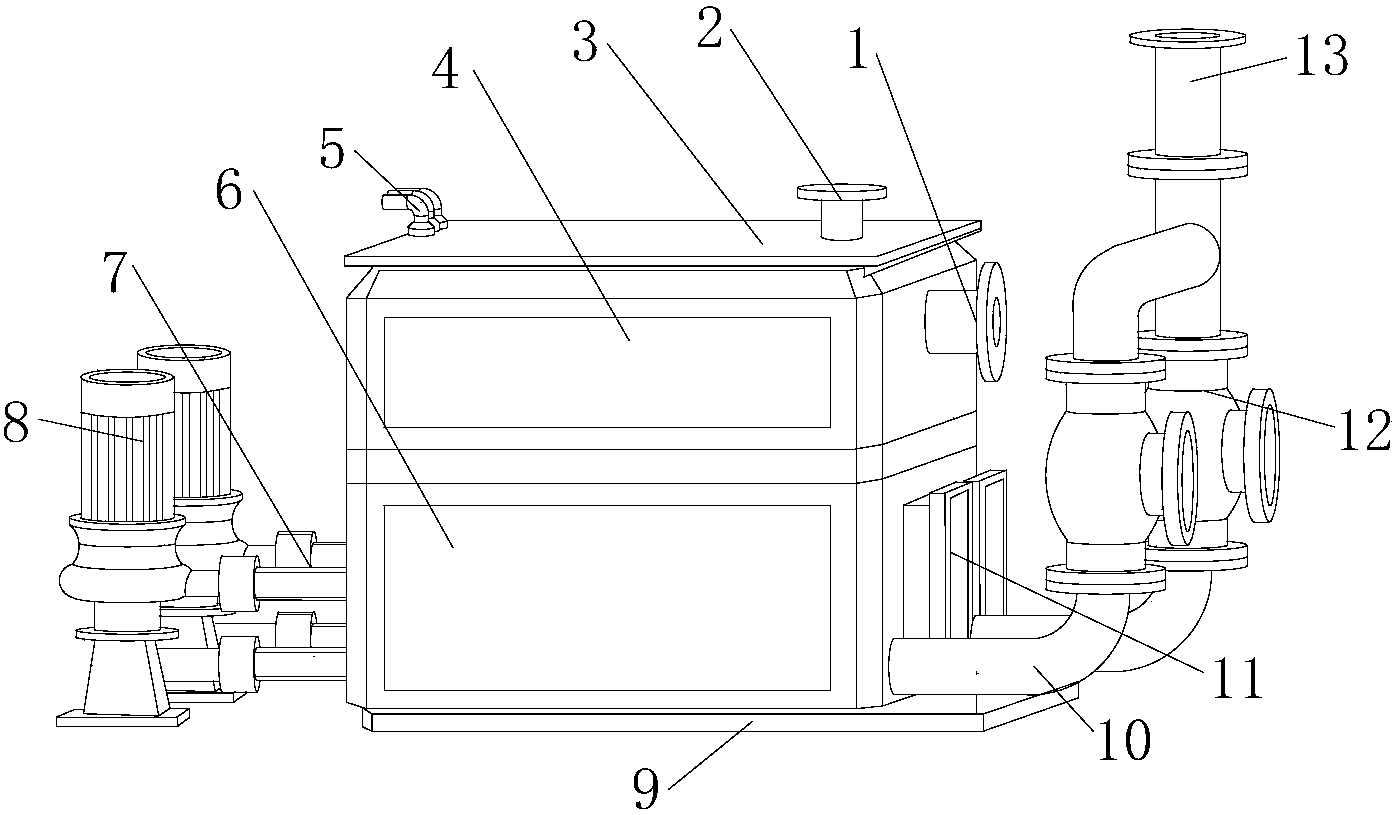

1.一种一体化污水提升装置，其特征在于：其结构包括进水管(1)、药物投放管(2)、顶盖(3)、药物反应箱(4)、排气管(5)、过滤净化箱(6)、电路管道(7)、驱动机(8)、底座(9)、连接管(10)、排污盖(11)、回止阀(12)、排水管(13)，所述进水管(1)嵌入安装于药物反应箱(4)的右侧，所述药物投放管(2)镶嵌安装于顶盖(3)的右上端，所述顶盖(3)的下端与药物反应箱(4)的上端相贴合，所述排气管(5)与药物反应箱(4)的左上端相嵌套，所述过滤净化箱(6)的上端与药物反应箱(4)的下端相粘合，所述驱动机(8)与电路管道(7)的左侧相嵌套，所述底座(9)的上端与过滤净化箱(6)的下端相焊接，所述连接管(10)设于过滤净化箱(6)的右侧，所述排污盖(11)镶嵌安装于过滤净化箱(6)的右侧，所述排水管(13)的下端与回止阀(12)的上端相贴合，所述排污盖(11)包括排污盖壳(1101)、卡扣(1102)、防滑纹(1103)、滚珠(1104)、弹簧(1105)、密封垫(1106)，所述卡扣(1102)嵌入安装于排污盖壳(1101)中，所述防滑纹(1103)的内侧从与卡扣(1102)的外侧相粘合，所述滚珠(1104)嵌入安装于卡扣(1102)的左侧，所述弹簧(1105)的上端与卡扣(1102)的下端相贴合，所述密封垫(1106)与排污盖壳(1101)的左侧相嵌套。
2.根据权利要求1所述的一种一体化污水提升装置，其特征在于：所述电路管道(7)镶嵌安装于过滤净化箱(6)的左侧。
3.根据权利要求1所述的一种一体化污水提升装置，其特征在于：所述回止阀(12)与连接管(10)的上端相嵌套。
4.根据权利要求1所述的一种一体化污水提升装置，其特征在于：所述排污盖壳(1101)镶嵌安装于过滤净化箱(6)的右侧。
5.根据权利要求1所述的一种一体化污水提升装置，其特征在于：所述连接管(10)为直径5CM，长度20CM的圆柱体。
说明书
一种一体化污水提升装置
技术领域
本实用新型是一种一体化污水提升装置，属于污水处理技术领域。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201620250456.8的一体化污水处理提升装置，包括自动耦合装置、潜水排污泵、气压平衡排气管和防透地基，所述防透地基上部安装有所述潜水排污泵，所述潜水排污泵一侧安装有所述自动耦合装置，所述自动耦合装置上部安装有人工检修平台，所述人工检修平台上部安装有出水口，所述出水口上部安装有扶手，所述扶手一侧安装有所述气压平衡排气管，所述防透地基上部安装有污水排污槽，所述污水排污槽一侧安装有进水口，所述进水口上部安装有起重机，但是该现有技术在清洗内部时拆卸清洗口的步骤过于繁琐，增加了大量不必要的工作时间。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种一体化污水提升装置，以解决的现有技术在清洗内部时拆卸清洗口的步骤过于繁琐，增加了大量不必要的工作时间的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种一体化污水提升装置，其结构包括进水管、药物投放管、顶盖、药物反应箱、排气管、过滤净化箱、电路管道、驱动机、底座、连接管、排污盖、回止阀、排水管，所述进水管嵌入安装于药物反应箱的右侧，所述药物投放管镶嵌安装于顶盖的右上端，所述顶盖的下端与药物反应箱的上端相贴合，所述排气管与药物反应箱的左上端相嵌套，所述过滤净化箱的上端与药物反应箱的下端相粘合，所述驱动机与电路管道的左侧相嵌套，所述底座的上端与过滤净化箱的下端相焊接，所述连接管设于过滤净化箱的右侧，所述排污盖镶嵌安装于过滤净化箱的右侧，所述排水管的下端与回止阀的上端相贴合，所述排污盖包括排污盖壳、卡扣、防滑纹、滚珠、弹簧、密封垫，所述卡扣嵌入安装于排污盖壳中，所述防滑纹的内侧从与卡扣的外侧相粘合，所述滚珠嵌入安装于卡扣的左侧，所述弹簧的上端与卡扣的下端相贴合，所述密封垫与排污盖壳的左侧相嵌套。
进一步地，所述电路管道镶嵌安装于过滤净化箱的左侧。
进一步地，所述回止阀与连接管的上端相嵌套。
进一步地，所述排污盖壳镶嵌安装于过滤净化箱的右侧。
进一步地，所述连接管为直径5CM，长度20CM的圆柱体。
进一步地，所述顶盖由不锈钢制成，具有较强的防腐蚀能力。
进一步地，所述电路管道由塑胶材料制成，具有较强的绝缘性。
有益效果
本实用新型一种一体化污水提升装置，结构上设有排污盖，双手推动卡扣去下排污盖，防滑纹防止开启排污盖时盖体滑落，清洗结束后，将排污盖按入过滤净化箱，在卡扣进入卡槽之后弹簧向上弹出将卡扣固定，滚珠使卡扣滑行更为流畅，密封垫与过滤净化箱贴合，更方便拆装清洗设备，使设备的清洗更为简单，节约大量时间，提高工作效率。
