申请日2018.01.17
公开(公告)日2018.06.15
IPC分类号B01D36/04
摘要
本发明公开了一种用于生活污水的处理再利用设备，包括水平管道，所述水平管道下方左侧固定连接有滤污管，滤污管顶部固定连接有第一滤网，所述滤污管右侧固定连接有阀门，阀门右侧下方固定连接有回收管，回收管中部转动连接有纵向转轴，纵向转轴下端外侧固定连接有搅拌叶片，所述搅拌叶片为螺旋状叶片;水平管道顶部左侧固定连接有电机座，电机座上方固定连接有电机，电机输出端固定连接有转动盘，转动盘右侧转动连接有第一连杆。与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费。
权利要求书

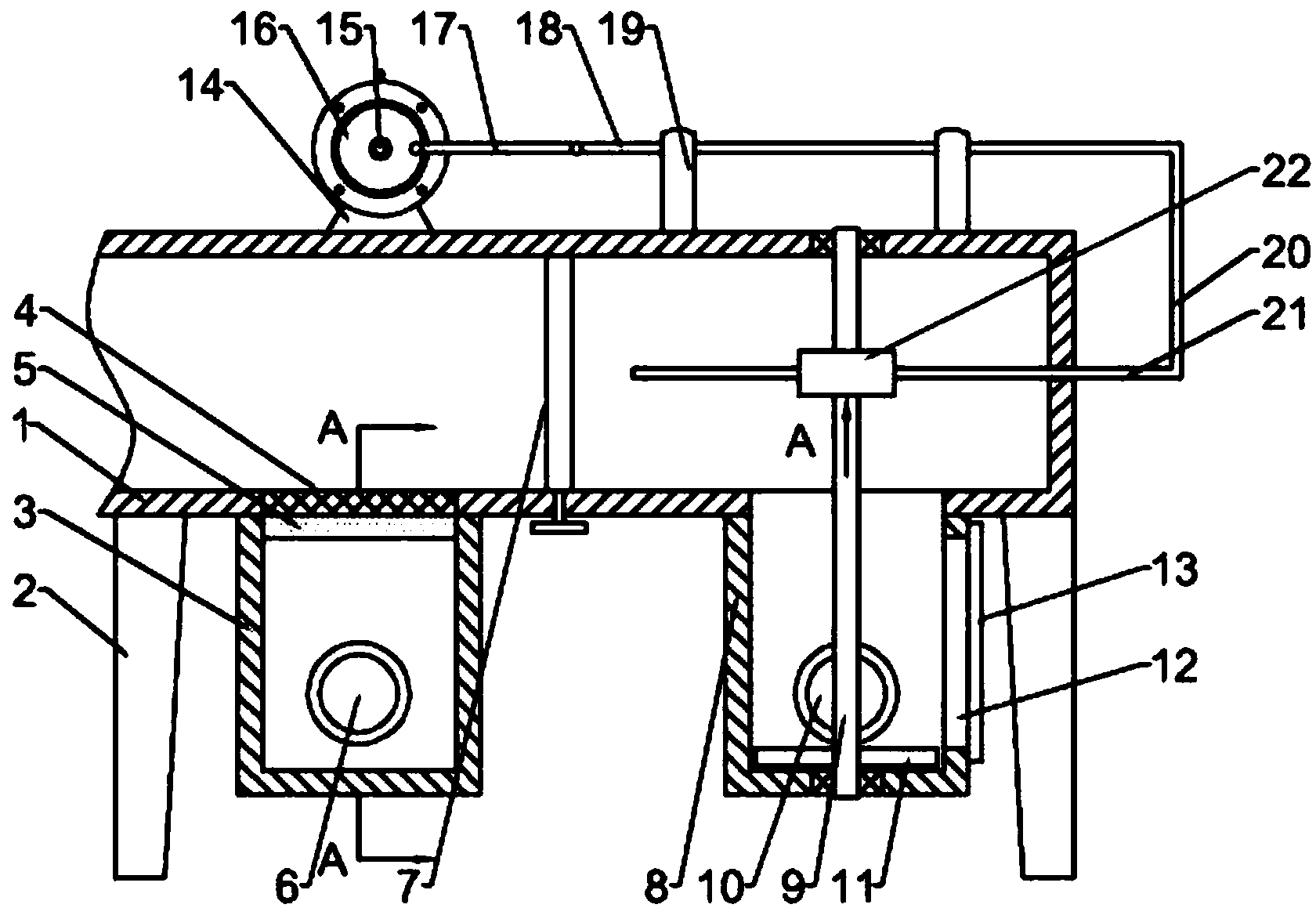

1.一种用于生活污水的处理再利用设备，包括水平管道(1)，其特征在于，所述水平管道(1)下方左侧固定连接有滤污管(3)，滤污管(3)顶部固定连接有第一滤网(4)，所述滤污管(3)右侧固定连接有阀门(7)，阀门(7)右侧下方固定连接有回收管(8)，回收管(8)中部转动连接有纵向转轴(9)，纵向转轴(9)下端外侧固定连接有搅拌叶片(11)，所述搅拌叶片(11)为螺旋状叶片;所述水平管道(1)顶部左侧固定连接有电机座(14)，电机座(14)上方固定连接有电机(15)，电机(15)输出端固定连接有转动盘(16)，转动盘(16)右侧转动连接有第一连杆(17)，第一连杆(17)右侧转动连接有第二连杆(18)，水平管道(1)顶部右侧左右对称固定连接有导向座(19)，导向座(19)与第二连杆(18)滑动连接，第二连杆(18)右端下方垂直固定连接有纵向连杆(20)，纵向连杆(20)下端左侧固定连接有传动齿条(21)，纵向转轴(9)上方固定连接有从动齿轮(22)，所述从动齿轮(22)与传动齿条(21)相啮合。
2.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述水平管道(1)下方左右对称固定连接有支撑架(2)。
3.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述第一滤网(4)下方固定连接有第二滤网(5)，第二滤网(5)网眼直径小于第一滤网(4)滤网直径。
4.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述滤污管(3)下方后侧中部开设有第一排水口(6)。
5.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述回收管(8)后侧中部开设有第二排水口(10)，第二排水口(10)外侧连接有过滤网。
6.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述回收管(8)右侧开设有排污口(12)，排污口(12)外侧密封连接有密封盖板(13)。
7.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述电机(15)为交流电机，电机(15)与电源通过开关电性连接。
8.根据权利要求1所述的一种用于生活污水的处理再利用设备，其特征在于，所述阀门(7)为蝶阀。
说明书
一种用于生活污水的处理再利用设备
技术领域
本发明涉及一种生活污水处理设备，具体是一种用于生活污水的处理再利用设备。
背景技术
随着我国城市化发展进程的加快,城市缺水日益严重;与此同时城市生活污水排放量越来越大,日趋严重的水污染降低了水体的使用功能,使本来就具有的水资源供需矛盾更加尖锐。水资源的短缺问题己成为国家经济社会可持续发展的严重制约因素。针对目前我国水资源短缺的实际情况和生活污水集中处理再生利用的弊端,提出适度的生活污水分散处理及再生利用是对集中污水处理再生利用的必要补充,污水的再生利用是开源节流,减轻水体污染,改善生态环境,解决水资源危机的有效途径之一。
研究表明，日常生活的污水中，污染杂质一般仅占0.1%，其余都是可以再用的清水。目前日常冲刷厕所用水、清洁地面用水、绿化灌溉用水和消防系统用水一般都直接使用洁净的自来水，造成了水资源的浪费。同时，日常生活中产生的生活污水一般都是直接排至地下或江河，对环境造成污染。因此，有必要提供一种可对生活污水有效收集、合理利用的生活污水过滤系统。
生活污水中的污物虽然不多，但是多为米粒、瓜果皮以及生活有机垃圾，这些污物完全可以进行再利用，积少成多其量也是很大的，直接滤出不用造成了较大的浪费。为此本领域技术人员提出了一种用于生活污水的处理再利用设备，以解决上述背景中提出的问题。
发明内容
本发明的目的在于提供一种用于生活污水的处理再利用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于生活污水的处理再利用设备，包括水平管道，所述水平管道下方左侧固定连接有滤污管，滤污管顶部固定连接有第一滤网，所述滤污管右侧固定连接有阀门，阀门右侧下方固定连接有回收管，回收管中部转动连接有纵向转轴，纵向转轴下端外侧固定连接有搅拌叶片，所述搅拌叶片为螺旋状叶片;所述水平管道顶部左侧固定连接有电机座，电机座上方固定连接有电机，电机输出端固定连接有转动盘，转动盘右侧转动连接有第一连杆，第一连杆右侧转动连接有第二连杆，水平管道顶部右侧左右对称固定连接有导向座，导向座与第二连杆滑动连接，第二连杆右端下方垂直固定连接有纵向连杆，纵向连杆下端左侧固定连接有传动齿条，纵向转轴上方固定连接有从动齿轮，所述从动齿轮与传动齿条相啮合。
作为本发明进一步的方案：所述水平管道下方左右对称固定连接有支撑架。
作为本发明再进一步的方案：所述第一滤网下方固定连接有第二滤网，第二滤网网眼直径小于第一滤网滤网直径。
作为本发明再进一步的方案：所述滤污管下方后侧中部开设有第一排水口。
作为本发明再进一步的方案：所述回收管后侧中部开设有第二排水口，第二排水口外侧连接有过滤网。
作为本发明再进一步的方案：所述回收管右侧开设有排污口，排污口外侧密封连接有密封盖板。
作为本发明再进一步的方案：所述电机为交流电机，电机与电源通过开关电性连接。
作为本发明再进一步的方案：所述阀门为蝶阀。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费，值得推广。
