多功能酸洗污泥处理的烘干混料机

发布时间:2019-4-15 9:47:53  中国污水处理工程网

  申请日2018.11.23

  公开(公告)日2019.02.12

  IPC分类号C02F11/13

  摘要

  本发明属于酸洗污泥处理应用技术领域,具体公开了多功能酸洗污泥处理的烘干混料机,由底板,及设置在底板上两端的驱动组件,及设置在底板上且位于驱动组件之间的搅拌组件组成。本发明的多功能酸洗污泥处理的烘干混料机的有益效果在于:其设计结构合理,相配合使用的的驱动组件和搅拌组件结构,实现了酸洗污泥烘干中高效、稳定的搅拌作业,同时若干个第一叶片式翻料板、若干个第二叶片式翻料板、若干个第一粉碎刀刃、若干个第二粉碎刀刃、若干个第一通孔结构、若干个第二通孔结构,实现搅拌作业中冲击、粉碎目的,杜绝粘结现象的出现,保证搅拌烘干作业的高质、高效要求;整体结构设计合理,防爆性能优、使用安全系数高,工作噪音小、烘干效率高。



  权利要求书

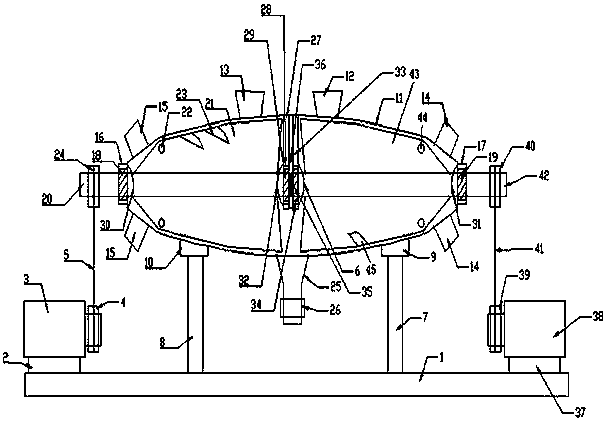

  1.多功能酸洗污泥处理的烘干混料机,其特征在于:由底板(1),及设置在底板(1)上两端的驱动组件,及设置在底板(1)上且位于驱动组件之间的搅拌组件组成;所示驱动组件,包括对称设置在底板(1)上两端的第一驱动电机安装板(2)、第二驱动电机安装板(37),及分别设置在第一驱动电机安装板(2)、第二驱动电机安装板(37)上的第一驱动电机(3)、第二驱动电机(38),及分别设置在第一驱动电机(3)、第二驱动电机(38)上的第一驱动轮(4)、第二驱动轮(39);所示搅拌组件,包括对称设置在底板(1)上另一端的第一竖支撑板(7)、第二竖支撑板(8),及分别设置在第一竖支撑板(7)、第二竖支撑板(8)一端的第一支撑底座(9)、第二支撑底座(10),及设置在第一支撑底座(9)、第二支撑底座(10)上的横搅拌箱体(11),及设置在横搅拌箱体(11)上的第一污泥进料口(12)、第二污泥进料口(13),及设置在横搅拌箱体(11)下的污泥出料口(25),及设置在污泥出料口(25)上的电磁阀(26),及设置在横搅拌箱体(11)两端的一组第一热蒸气进气口(14)、一组第二热蒸气进气口(15),及对称设置在横搅拌箱体(11)两端的第一轴承定位套(16)、第二轴承定位套(17),及分别安装在第一轴承定位套(16)、第二轴承定位套(17)内的第一轴承(18)、第二轴承(19),及设置在横搅拌箱体(11)且位于第一污泥进料口(12)、第二污泥进料口(13)之间的第一定位板(27)、第二定位板(33),及分别设置在第一定位板(27)、第二定位板(33)内的第三轴承定位套(28)、第四轴承定位套(34),及分别设置在第三轴承定位套(28)、第四轴承定位套(34)内的第三轴承(29)、第四轴承(35),及两端分别贯穿第一轴承(18)、第三轴承(29)的第一搅拌轴(20),及两端分别贯穿第二轴承(19)、第四轴承(35)的第二搅拌轴(42),及分别设置在第一搅拌轴(20)、第二搅拌轴(42)上的若干个第一翻料板(21)、若干个第二翻料板(43),及分别设置在横搅拌箱体(11)一端、第一定位板(27)一侧且与第一搅拌轴(20)相配合使用的第一密封罩(30)、第二密封罩(32),及分别设置在横搅拌箱体(11)另一端、第二定位板(33)一侧且与第二搅拌轴(42)相配合使用的第三密封罩(31)、第四密封罩(6),及设置在第一定位板(27)、第二定位板(33)之间且分别与第一搅拌轴(20)、第二搅拌轴(42)相配合使用的第五密封罩(36),及设置在第一搅拌轴(20)一端且与第一驱动轮(4)相配合使用的第一从动轮(24),及设置在第二搅拌轴(42)一端且与第二驱动轮(39)相配合使用的第二从动轮(40),其中,第一驱动轮(4)、第一从动轮(24)之间通过第一传动带(5)连接,第二驱动轮(39)、第二从动轮(40)之间通过第二传动带(41)连接。

  2.根据权利要求1所述的多功能酸洗污泥处理的烘干混料机,其特征在于:所述多功能酸洗污泥处理的烘干混料机,还包括分别设置在若干个第一翻料板(21)上、若干个第二翻料板(43)上的若干个第一通孔(22)、若干个第二通孔(44),其中,第一翻料板(21)、第二翻料板(43)分别设置为叶片式结构。

  3.根据权利要求2所述的多功能酸洗污泥处理的烘干混料机,其特征在于:所述多功能酸洗污泥处理的烘干混料机,还包括分别设置在若干个第一翻料板(21)上、若干个第二翻料板(43)上的若干个第一粉碎刀刃(23)、若干个第二粉碎刀刃(45)。

  说明书

  多功能酸洗污泥处理的烘干混料机

  技术领域

  本发明属于酸洗污泥处理应用技术领域,具体涉及多功能酸洗污泥处理的烘干混料机,适用于对酸洗污泥处理工序中的原料进行快速、稳定的搅拌,实现高效、高质量的烘干作业,适用于多种类别的酸洗污泥的烘干作业中。

  背景技术

  由于酸洗污泥的湿度比较大,进行处理之前需要对其进行干燥程序,通常采用传统的回转式酸洗污泥烘干机进行烘干操作,酸洗污泥本身具有高湿、高粘结性,在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备,经过快速打散的块状污泥进入呈负压的干燥机,酸洗污泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,易形成粘结,同时物料落下时易形成粘结滚筒壁现象,上述问题直接导致酸洗污泥(尤其是金属酸洗污泥)烘干效率低,烘干不充分,不能满足下一工序生产要求,为了提高生产效率及生产质量,这是当前所亟待解决的。

  因此,基于上述问题,本发明提供多功能酸洗污泥处理的烘干混料机。

  发明内容

  发明目的:本发明的目的是提供应多功能酸洗污泥处理的烘干混料机,其设计结构合理,相配合使用的驱动组件和搅拌组件结构,其实现了酸洗污泥烘干中高效、稳定的搅拌作业,同时若干个第一叶片式翻料板、若干个第二叶片式翻料板、若干个第一粉碎刀刃、若干个第二粉碎刀刃、若干个第一通孔结构、若干个第二通孔结构,实现搅拌作业中冲击、粉碎目的,杜绝粘结现象的出现,保证搅拌烘干作业的高质、高效要求。

  技术方案:本发明提供多功能酸洗污泥处理的烘干混料机,由底板,及设置在底板上两端的驱动组件,及设置在底板上且位于驱动组件之间的搅拌组件组成;所示驱动组件,包括对称设置在底板上两端的第一驱动电机安装板、第二驱动电机安装板,及分别设置在第一驱动电机安装板、第二驱动电机安装板上的第一驱动电机、第二驱动电机,及分别设置在第一驱动电机、第二驱动电机上的第一驱动轮、第二驱动轮;所示搅拌组件,包括对称设置在底板上另一端的第一竖支撑板、第二竖支撑板,及分别设置在第一竖支撑板、第二竖支撑板一端的第一支撑底座、第二支撑底座,及设置在第一支撑底座、第二支撑底座上的横搅拌箱体,及设置在横搅拌箱体上的第一污泥进料口、第二污泥进料口,及设置在横搅拌箱体下的污泥出料口,及设置在污泥出料口上的电磁阀,及设置在横搅拌箱体两端的一组第一热蒸气进气口、一组第二热蒸气进气口,及对称设置在横搅拌箱体两端的第一轴承定位套、第二轴承定位套,及分别安装在第一轴承定位套、第二轴承定位套内的第一轴承、第二轴承,及设置在横搅拌箱体且位于第一污泥进料口、第二污泥进料口之间的第一定位板、第二定位板,及分别设置在第一定位板、第二定位板内的第三轴承定位套、第四轴承定位套,及分别设置在第三轴承定位套、第四轴承定位套内的第三轴承、第四轴承,及两端分别贯穿第一轴承、第三轴承的第一搅拌轴,及两端分别贯穿第二轴承、第四轴承的第二搅拌轴,及分别设置在第一搅拌轴、第二搅拌轴上的若干个第一翻料板、若干个第二翻料板,及分别设置在横搅拌箱体一端、第一定位板一侧且与第一搅拌轴相配合使用的第一密封罩、第二密封罩,及分别设置在横搅拌箱体另一端、第二定位板一侧且与第二搅拌轴相配合使用的第三密封罩、第四密封罩,及设置在第一定位板、第二定位板之间且分别与第一搅拌轴、第二搅拌轴相配合使用的第五密封罩,及设置在第一搅拌轴一端且与第一驱动轮相配合使用的第一从动轮,及设置在第二搅拌轴一端且与第二驱动轮相配合使用的第二从动轮,其中,第一驱动轮、第一从动轮之间通过第一传动带连接,第二驱动轮、第二从动轮之间通过第二传动带连接。

  本技术方案的,所述多功能酸洗污泥处理的烘干混料机,还包括分别设置在若干个第一翻料板(上、若干个第二翻料板上的若干个第一通孔、若干个第二通孔,其中,第一翻料板、第二翻料板分别设置为叶片式结构。

  本技术方案的,所述多功能酸洗污泥处理的烘干混料机,还包括分别设置在若干个第一翻料板上、若干个第二翻料板上的若干个第一粉碎刀刃、若干个第二粉碎刀刃。

  与现有技术相比,本发明的多功能酸洗污泥处理的烘干混料机的有益效果在于:1、其设计结构合理,相配合使用的的驱动组件和搅拌组件结构,其实现了酸洗污泥烘干中高效、稳定的搅拌作业,同时若干个第一叶片式翻料板、若干个第二叶片式翻料板、若干个第一粉碎刀刃、若干个第二粉碎刀刃、若干个第一通孔结构、若干个第二通孔结构,实现搅拌作业中冲击、粉碎目的,杜绝粘结现象的出现,保证搅拌烘干作业的高质、高效要求;2、整体结构设计合理,防爆性能优、使用安全系数高,工作噪音小、烘干效率高。
