申请日2018.01.12
公开(公告)日2018.11.16
IPC分类号C02F9/02; F04B9/14
摘要
本实用新型公开了一种移动式净水处理器，该移动式净水处理器包括净水箱，净水箱的底部连接有行走轮，净水箱的一侧转动连接一防尘门，在靠近防尘门的净水箱的上还设有一连接水龙头的取水区，在取水区一侧的净水箱内部从下至上依次设有进水腔、过滤装置、储水腔和水杯存放区，一位于净水箱外侧的脚踏式水泵的原水出口经原水软管与进水腔的入口连通，进水腔通过一布水板与过滤装置连通，储水腔的出口与水龙头通过净水软管连接。该移动式净水处理器移动方便，便于携带;脚踏式水泵操作方便、增加了水压和流速;而且净化效果好、净化效率高。
权利要求书
1.一种移动式净水处理器，包括净水箱，其特征在于：所述净水箱的底部连接有行走轮，净水箱的一侧转动连接一防尘门，在靠近防尘门的净水箱内部设有一取水区，在取水区一侧的净水箱内部从下至上依次设有进水腔、过滤装置、储水腔和水杯存放区，一位于净水箱外侧的脚踏式水泵的原水出口经原水软管与进水腔的入口连通，进水腔与过滤装置之间设有一布水板，在取水区内设有一水龙头，储水腔通过净水软管与水龙头连接。
2.根据权利要求1所述的一种移动式净水处理器，其特征在于：所述脚踏式水泵包括一立式放置的泵体，泵体上设有原水入口和原水出口，泵体扣在一泵体支架上，泵芯伸出泵体的一端与一摇杆的一端铰接，摇杆的另一端与一脚踏板的一端铰接，脚踏板的中部转动连接在一脚踏板支架上，一扭簧的两端分别固定在脚踏板和脚踏板支架上。
3.根据权利要求1或2所述的一种移动式净水处理器，其特征在于：所述过滤装置包括固定在净水箱箱体壁上的两个多孔水帽结构过滤板，两个多孔水帽结构过滤板之间从下至上为依次相接的PPF熔喷滤层、颗粒活性碳滤层、压缩活性碳滤层、RO逆渗透膜、后置抑菌活性碳滤层。
4.根据权利要求1或2所述的一种移动式净水处理器，其特征在于：所述净水箱的上端顶部设有折叠式盖板，所述折叠式盖板包括一设有把手槽的主动盖板和一从动盖板，从动盖板的两侧分别与净水箱和主动盖板转动连接，主动盖板的另一侧搭接在净水箱上。
5.根据权利要求1所述的一种移动式净水处理器，其特征在于：所述净水箱上还设有扶手，所述扶手通过一弹性套与设于净水箱上的扶手接口过盈配合。
6.根据权利要求1所述的一种移动式净水处理器，其特征在于：所述净水箱上设有与储水腔顶部相通的溢水阀。
说明书
一种移动式净水处理器
技术领域：
本实用新型涉及一种净水处理设备，尤其是一种移动式净水处理器。
背景技术：
水对于人的生命至关重要，而人们在野外作业或在旅途中若能及时、方便、卫生、经济地获取饮用水更为重要。虽然在宾馆、商场、火车等场合中有茶水、饮料等供应或出售，但人们的活动不仅仅局限在上述场合，尤其在自驾游、探险、野外生存、户外临时施工等活动过程中，由于条件有限或是水质问题，如何供给饮用水就成了问题。人们往往在得不到或不能满意地得到饮用水的情况下，即使存在危害身体健康的风险也会迫不得已而饮用原水(即未经净化处理的井水、溪水、自来水等)。
实用新型内容：
本实用新型提供了一种携带方便、净化效率高、便于饮用的移动式净水处理器，解决了现有技术中存在的问题。

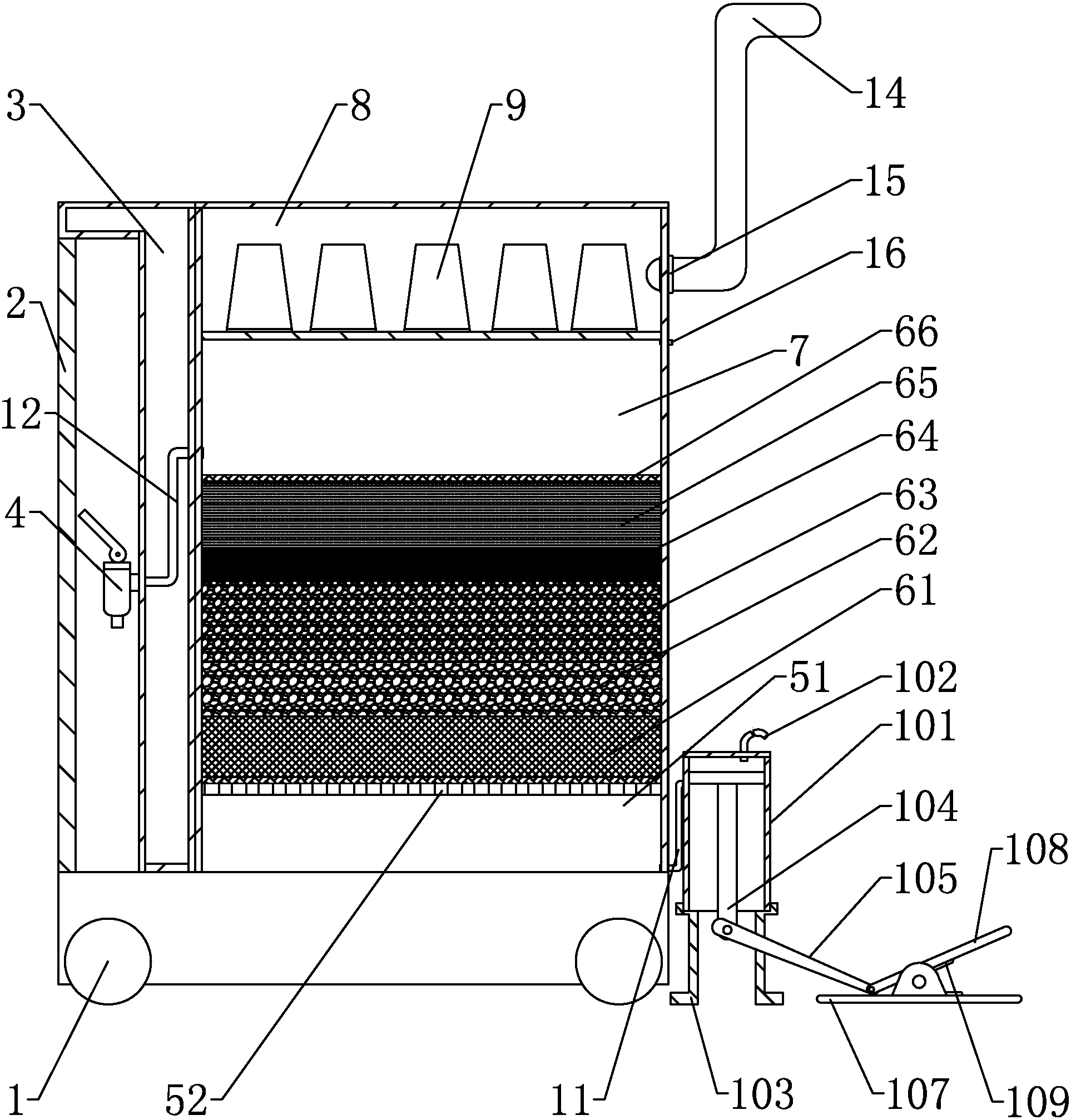

本实用新型为解决上述技术问题所采用的技术方案是：一种移动式净水处理器，包括净水箱，所述净水箱的底部连接有行走轮，净水箱的一侧转动连接一防尘门，在靠近防尘门的净水箱内部设有一取水区，在取水区一侧的净水箱内部从下至上依次设有进水腔、过滤装置、储水腔和水杯存放区，一位于净水箱外侧的脚踏式水泵的原水出口经原水软管与进水腔的入口连通，进水腔与过滤装置之间设有一布水板，在取水区内设有一水龙头，储水腔通过净水软管与水龙头连接。
所述脚踏式水泵包括一立式放置的泵体，泵体上设有原水入口和原水出口，泵体扣在一泵体支架上，泵芯伸出泵体的一端与一摇杆的一端铰接，摇杆的另一端与一脚踏板的一端铰接，脚踏板的中部转动连接在一脚踏板支架上，一扭簧的两端分别固定在脚踏板和脚踏板支架上。
所述过滤装置包括固定在净水箱箱体壁上的两个多孔水帽结构过滤板，两个多孔水帽结构过滤板之间从下至上为依次相接的PPF熔喷滤层、颗粒活性碳滤层、压缩活性碳滤层、RO逆渗透膜、后置抑菌活性碳滤层。
所述净水箱的上端顶部设有折叠式盖板，所述折叠式盖板包括一设有把手槽的主动盖板和一从动盖板，从动盖板的两侧分别与净水箱和主动盖板转动连接，主动盖板的另一侧搭接在净水箱上。
所述净水箱上还设有扶手，所述扶手通过一弹性套与设于净水箱上的扶手接口过盈配合。
所述净水箱上设有与储水腔顶部相通的溢水阀。
取水区本实用新型采用上述结构，移动方便，便于携带;脚踏式水泵操作方便、增加了水压，不需要外部电力供应，使通过过滤装置的水流流速加快;原水经脚踏式水泵增压后从净水箱内部下方的进水腔进入，经过过滤装置到达储水腔，从下至上层层过滤，净化效果好、净化效率高;净水箱上端的水杯存放区和折叠式盖板设置，整洁防尘、取杯饮水方便;扶手通过弹性套连接到扶手接口上，扶手连接可靠、可拆卸，而且脚踏式水泵与净水箱通过原水软管连接，即脚踏式水泵与净水箱为分体式连接，缩小净水处理器闲置时的存放空间。
