申请日2018.01.10
公开(公告)日2018.09.28
IPC分类号C02F9/04
摘要
一种水处理自动反冲洗装置，其反冲洗管道由倒U型虹吸管、强制反冲洗阀、虹吸井、引导反冲洗管、平压管、通气阀构成，倒U型虹吸管尾部开口浸没于虹吸井中，沉淀池的出水管同时与过滤池的进水管及倒U型虹吸管左侧管相通，集水槽内的集水井的顶部、倒U型虹吸管的顶部、清水池的出水口、过滤池的进水管的接口高度依次由高到低分布。引导反冲洗管上端贯通倒U型虹吸管顶部，顶端接有通气阀其主要作用为强制停止反冲洗进程，下端浸没于虹吸井中，在引导反冲洗管贯通倒U型虹吸管的两端接有平压管，在引导反冲洗管的上端高于平压管处还接有吸气管，吸气管的管口位于清水池的底部。本实用新型对过滤池进行反冲洗，达到自净化，并能自动结束反冲洗。
权利要求书

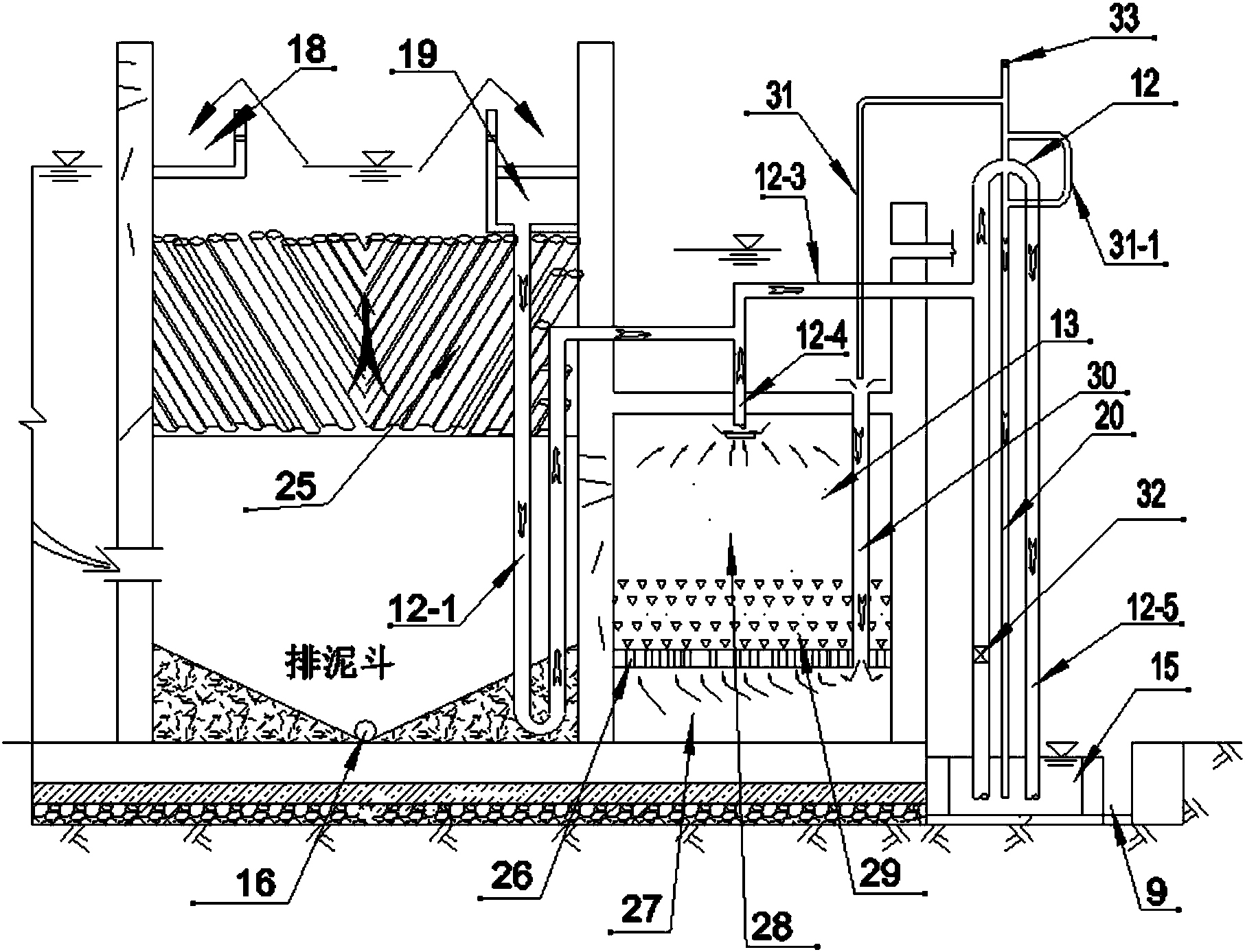

1.一种水处理自动反冲洗装置，其特征在于：它包括供水装置、加药系统、网络反应池、沉淀池、过滤池、清水储存系统、反冲洗管道、废水回收系统，所述供水装置包括源水池(1)和源水泵(2)，沉淀池的上方有集水槽(18)，集水槽(18)的底部设置两个集水井(19)，集水井(19)底部排水口所连接的出水管分别与过滤池、反冲洗管道相连，清水储存系统由清水池和清水蓄水池构成，清水池在过滤池上方，过滤池内设计有孔板(26)、碎石(29)及石英砂(28)，孔板(26)、碎石(29)及石英砂(28)由下到上进行布置，孔板的下方为集水腔，水流由沉淀池的集水井进入过滤池，经石英砂、碎石过滤后通往集水腔(27)，集水腔出水管(30)穿过过滤层通往上方的清水池(14);反冲洗管道由倒U型虹吸管(12)、强制反冲洗阀(32)、虹吸井(15)、引导反冲洗管(20)、平压管(31-1)、通气阀(33)构成，倒U型虹吸管(12)尾部开口浸没于虹吸井(15)中，末级沉淀池的出水管(12-1)为一U型管，其出口端同时与过滤池的进水管(12-4)及倒U型虹吸管左侧管(12-3)的中部相通，集水槽(18)内的集水井(19)的顶部、倒U型虹吸管的顶部、清水池(14)的出水口、过滤池(13)的进水管的接口高度依次由高到低分布,强制反冲洗阀(32)安装在倒U型虹吸管左侧管的下部，强制反冲洗阀常态为关闭，引导反冲洗管(20)上端贯通倒U型虹吸管(12)顶部，下端浸没于虹吸井(15)中，在引导反冲洗管(20)贯通倒U型虹吸管的两端接有平压管(31-1)，在引导反冲洗管(20)的上端高于平压管(31-1)处还接有吸气管(31)，吸气管(31)的管口位于清水池(14)的底部，在虹吸井(15)的外部设计有排水沟(9)，排水沟(9)边沿高于虹吸井(15)。
2.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：引导反冲洗管(20)的顶端接有通气阀(33)。
3.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：孔板的上方为过滤网，过滤网的上方为10-15cm厚的大骨料，大骨料的上方为10-15cm厚的小骨料，小骨料的上方为80-100cm厚的粗砂。
4.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：加药系统主要包括加药泵(3)、流量计(4)、单向阀(5)、水龙头(6)及加药池(7)，单向阀与水龙头连接在源水出水管上，加药泵通过流量计与源水出水管连接。
5.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：网络反应池由隔板分隔成多级网络反应池，相互间相间隔由上方相通或由下方开孔相通，形成连通的空间，其中2～3个网络反应池中安装有格栅，各级网络反应池间水流方向上下交替。
6.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：沉淀池分为初级沉淀池(10)和末级沉淀池(17)，水流由初级沉淀池流向末级沉淀池，集水槽、集水井(19)设置在末级沉淀池中。
7.根据权利要求1所述的一种水处理自动反冲洗装置，其特征在于：废水回收系统主要包括排水沟(9)、废水沉淀池(24)及回收泵(22)，排水沟与废水沉淀池相通，回收泵与废水沉淀池相连。
说明书
一种水处理自动反冲洗装置
技术领域
本实用新型涉及水处理领域，尤其属于一种水处理自动反冲洗装置。
背景技术
现有的一种水处理装置繁多，如申请号为201110150658.7的自动化水处理反冲洗装置，201510880342.1的污水处理装置，其中都具有对过滤池进行反冲洗，但其都需人工启动，冲洗结束也需人工进行判断和处理，201110150658.7的自动化水处理反冲洗装置结构复杂。
发明内容
本实用新型的目的在于提供一种能对在过滤池堵塞时自动开始反冲洗，并能自动结束反冲洗过程的水处理自动反冲洗装置。
本实用新型所采用的技术方案为一种水处理自动反冲洗装置，其要点在于：它包括供水装置、加药系统、网络反应池、沉淀池、过滤池、清水储存系统、反冲洗管道、废水回收系统，所述供水装置包括源水池和源水泵，沉淀池的上方为集水槽，集水槽的底部设置两个集水井，集水井底部排水口所连接的出水管分别与过滤池、反冲洗管道相连，清水储存系统由清水池和清水蓄水池构成，清水池在过滤池上方，过滤池内设计有孔板、碎石及石英砂，孔板、碎石及石英砂由下到上进行布置，孔板的下方为集水腔，水流由集水井进入过滤池经石英砂、碎石过滤后通往集水腔，集水腔出水管穿过过滤层通往上方的清水池，反冲洗管道由倒U型虹吸管、强制反冲洗阀、虹吸井、引导反冲洗管、平压管、通气阀构成，倒U型虹吸管尾部开口浸没于虹吸井中，沉淀池的出水管为一U型管，其出口端同时与过滤池的进水管及倒U型虹吸管左侧管的中部相通，集水槽内的集水井的顶部、倒U型虹吸管的顶部、清水池的出水口、过滤池的进水管的接口高度依次由高到低分布。强制反冲洗阀安装在倒U型虹吸管左侧管的下部，强制反冲洗阀常态为关闭，引导反冲洗管上端贯通倒U型虹吸管顶部，下端浸没于虹吸井中，在引导反冲洗管贯通倒U型虹吸管的两端接有平压管，在引导反冲洗管的上端高于平压管处还接有吸气管，吸气管的管口位于清水池的底部，在虹吸井的外部设计有排水沟，排水沟边沿高于虹吸井。
本实用新型利用虹吸现象进行反冲洗，利用反冲洗管道，对进入清水池的最后一个关口过滤池进行反冲洗，达到自净化的目的，并能自动结束反冲洗过程，使水处理装置能持续工作。
它实现自动反冲洗的原理：过滤池中的过滤层经过长时间的过滤工作，石英砂顶部细小颗粒间隙被水中悬浮物阻塞，过滤被迫中止，集水井内的水流由向过滤池供水转向外侧的倒U型管供水，即集水井内的水流向上流向倒U型虹吸管左侧管，由于下方的强制反冲洗阀正常情况下处于关闭状态，因此首先向下注满后，水流继续上升至U型管道顶部，水流再由引导反冲洗管流向虹吸井，与引导反冲洗管形成虹吸现象，随之倒U型虹吸管内的压力增大，引导反冲洗管的管径小，不能满足排水要求，水流将流向倒U型虹吸管右侧管，然后引发虹吸作用，虹吸作用开始时，因集水井内的水位最高，因此集水井内的水首先进行虹吸作用，但因集水井体积较小，集水井内的水位急剧下降，沉淀池的出水管管内的水位急剧下降，当沉淀池的出水管水位下降至清水池水位以下时，在过滤池进水口处形成负压，再把过滤池水抽出，而清水池中的水不断通过集水腔出水管补给至过滤池集水腔，最终形成倒虹吸现象，由清水池供水，进行滤池反冲洗，利用已处理过清水池的清水对过滤层中的悬浮物进行反方向冲洗(这是本实用新型的又一个重要的创新点)。集水槽内的水仍然向集水井汇集，但因水流较小，无法迅速将水位提升，反冲洗用水仍然主要靠清水池供水，一旦清水池的水下降至吸气管管口处，空气将通过管口进入虹吸管道内，倒虹吸将自动结束。还可以旋转强制反冲洗阀任何时候进行过滤池冲洗。而沉淀池的出水管为一U型管，使管道中不容易进入空气，使虹吸能持续进行，反冲洗后的水由虹吸井溢出，进入排水沟。
引导反冲洗管的顶端接有通气阀，其主要作用为强制停止反冲洗进程。
孔板的上方为过滤网，过滤网的上方为10-15cm厚的大骨料，大骨料的上方为10-15cm厚的小骨料，小骨料的上方为80-100cm厚的粗砂。过滤网可防止粗砂漏到孔板下面，经排污管排出。
加药系统主要包括加药泵、流量计、单向阀、水龙头及加药池，单向阀与水龙头连接在源水出水管上，利用源水溶解药剂，加药泵通过流量计与源水出水管连接，将加药池中的药水通往网络反应池。
网络反应池由隔板分隔成多级网络反应池，相互间相间隔由上方相通或由下方开孔相通，形成连通的空间，其中2～3个网络反应池中安装有格栅，各级网络反应池间水流方向上下交替。网络反应池由隔板分隔成多级网络反应池，相互间间隔由上方相通或由下方开孔相通，形成连通的空间，其中2～3个网络反应池中安装有格栅，形成反应载体，其主要作用是药物与源水混合、反应，絮凝物部分沉淀，各级网络反应池间水流方向上下交替，增加水流的紊乱度，使水与药物混合更均匀、反应更充分。
沉淀池分为初级沉淀池和末级沉淀池，水流由初级沉淀池流向末级沉淀池，集水槽、集水井设置在末级沉淀池中。多级沉淀池能使水中的污物沉淀更加充分。
废水回收系统主要包括排水沟、废水沉淀池及回收泵，排水沟与废水沉淀池相通，回收泵与废水沉淀池相连。废水回收系统的主要作用是将反冲洗用水进行沉淀回收，减少水资源浪费。
倒U型管顶部的高度介于集水井顶部和底部之间。倒U型管顶部的高度低于集水井顶部，以便能够引发虹吸作用。
本实用新型所设计的水处理装置与工艺可用于处理江、河、湖泊、水库或有污染的各种水源，适用于常年浊度小于1500毫克/升(短时间可处理5000毫克/升)的水源，适用于广大农村、城镇、工矿企业、机关团体、部队、铁路车站和边远山区、原始森林的给水工程。采用圆形水处理装置不仅施工工艺简单，施工材料普遍，而且结构紧凑，占地面积小，减少管道的使用;建设和运行成本经济，并且处理后水质达标，具有推广意义。
