申请日2018.07.12
公开(公告)日2019.01.08
IPC分类号G21F9/06
摘要
本实用新型涉及一种移动式放射性废水处理装置。包括：连接管连通过滤箱底部和反渗透过滤箱顶部，过滤箱与反渗透过滤箱上下两端保持平行一致，下端设置有移动万向轮;超滤过滤板上下两端固定连接有回水储存板，回水储存板相对的一侧分别设置有脱盐板，脱盐板靠近回水储存板的一侧边缘保持平行对正，平衡杆位于上下两端脱盐板之间;反渗透过滤箱内部上端有废水引入管，中端均匀分布有放射性元素检测板，且放射性元素检测板的底部边缘均保持水平一致，反渗透过滤箱顶部远离连接管一侧设置有排水管。本实用新型结构稳定，移动方便，提高了传统纳滤膜对废水的脱盐效率，同时可对废水进行定量的处理和自动控制，有很高的推广价值。
权利要求书

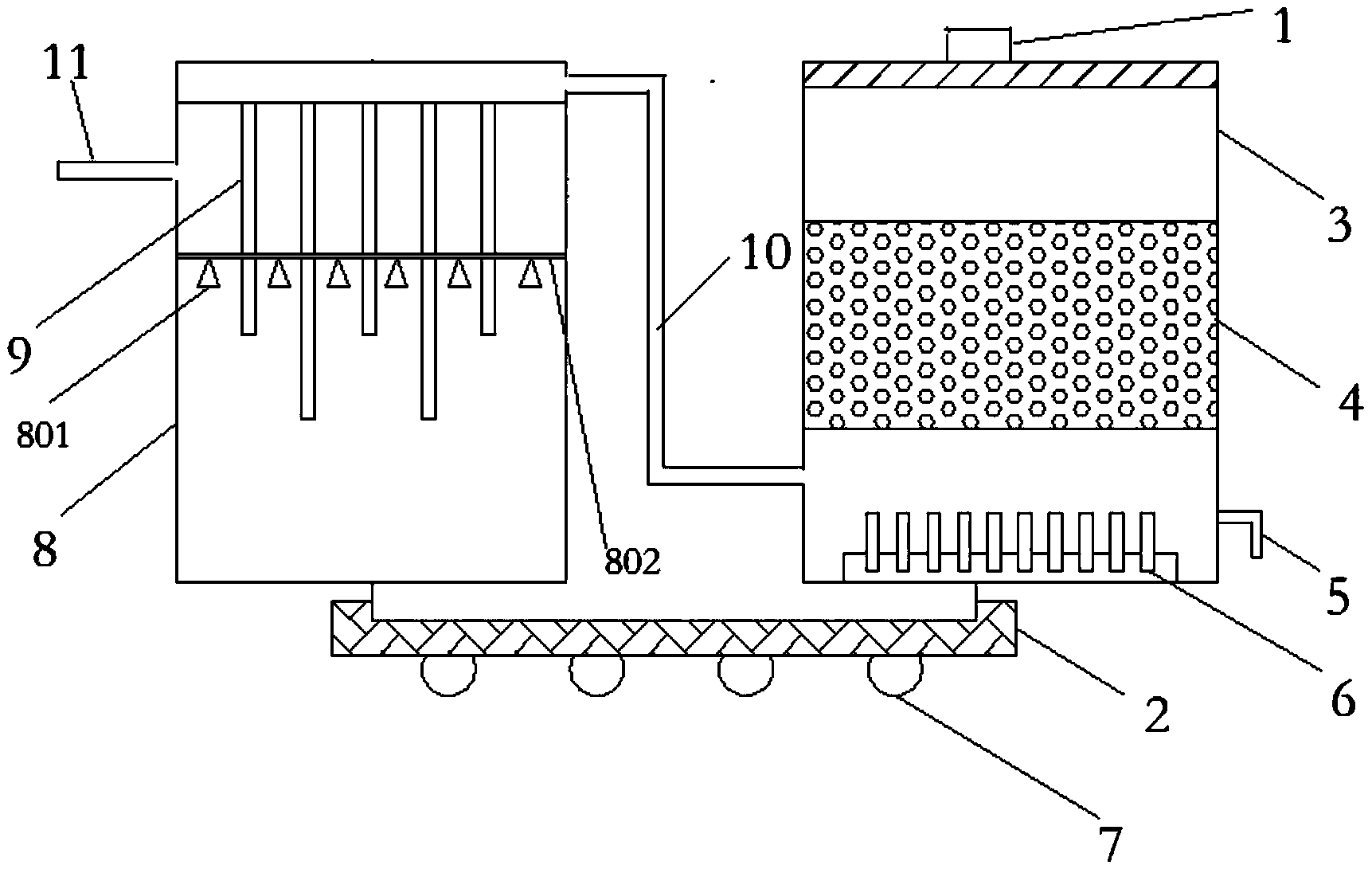

1.一种移动式放射性废水处理装置，包括：设置在移动承重主体(2)两端的过滤箱(3)和反渗透过滤箱(8)，其特征在于，连接管(10)连通过滤箱(3)底部和反渗透过滤箱(8)顶部，且过滤箱(3)与反渗透过滤箱(8)上下两端保持平行一致，移动承重主体(2)的下端设置有移动万向轮(7);
超滤过滤板(4)的左右两侧均通过焊接的方式固定连接在过滤箱(3)中部，其中，所述超滤过滤板(4)上下两端为回水储存板(401)，所述两个回水储存板(401)相对的一侧分别设置有脱盐板(402)，脱盐板(402)靠近回水储存板(401)的一侧边缘保持平行对正，所述超滤过滤板(4)内部的中端固定连接有平衡杆(403)，且平衡杆(403)位于上下两端脱盐板(402)之间;
反渗透过滤箱(8)上端均匀设置有废水引入管(9)，且废水引入管(9)呈“横向排列”分布，所述反渗透过滤箱(8)中端均匀设置有放射性元素检测板(801)，且放射性元素检测板(801)的底部边缘均保持水平一致，所述反渗透过滤箱(8)顶部远离连接管(10)一侧设置有排水管(11)。
2.如权利要求1所述的一种移动式放射性废水处理装置，其特征在于，
过滤箱(3)还包括进水管(1)、冲洗水流出口(5)和冲洗净水管(6)，进水管(1)设置于过滤箱(3)顶部，冲洗水流出口(5)设置于过滤箱(3)底部远离反渗透过滤箱(8)一侧，冲洗净水管(6)均匀分布在过滤箱(3)底部。
3.如权利要求1所述的一种移动式放射性废水处理装置，其特征在于，
超滤过滤板(4)还包括连接板(404)，所述连接板(404)一侧连接脱盐板(402)，另一侧固定连接平衡杆(403)。
4.如权利要求3所述的一种移动式放射性废水处理装置，其特征在于，
所述连接板(404)呈“交叉”状。
5.如权利要求1所述的一种移动式放射性废水处理装置，其特征在于，
所述两个回水储存板(401)的两侧边缘保持平行对正，且长度均为三十厘米。
6.如权利要求1所述的一种移动式放射性废水处理装置，其特征在于，
所述反渗透过滤箱(8)还包括固定板(802)，且该固定板位于放射性元素检测板(801)的上端。
7.如权利要求6所述的一种移动式放射性废水处理装置，其特征在于，
所述固定板(802)均呈“交叉”状，且该固定板(802)呈“横向排列”分布。
说明书
一种移动式放射性废水处理装置
技术领域
本实用新型属于废水处理领域，具体涉及一种移动式放射性废水处理装置。
背景技术
对于核工业领域产生的放射性废水，常见的处理方法为絮凝沉淀、砂滤、硅藻土过滤、超滤、选择性离子交换、反渗透膜处理、蒸发、电渗析等。现有的核工业放射性废水处理装置一般为工业级别的较为大型的工业水处理装置，在处理产生量较少，人工核素较为繁杂的医用、同位素射线装置等放射性废水时，大型的水处理装置是不必要的，且由于需要铺设大量的管道，容易造成管道、阀门等处的废液泄漏事故。
现有的小型放射性废水处理装置中的纳滤膜拦截离子态的放射性核素性能较低，与高脱盐率的反渗透膜相比差距较大。但是单级反渗透膜很难得到较高的去污因子，因此往往需要多级才能达到排放要求。反渗透膜又要求较高的运行压力，需要配置高压泵，且对进水水质要求较高，限制了反渗透膜的使用。此外，现有的放射性废水处理装置缺少必要的检测装置，不能直接进行定量处理和自动控制，因此，针对这一现状，需要开发小型移动式放射性废水处理装置，以克服当前实际应用中的不足。
实用新型内容
针对现有技术中存在的缺陷，本实用新型的目的是提供一种移动式放射性废水处理装置，以解决现有技术中放射性废水处理装置无法自由移动、纳滤膜拦截离子态核素性能较低，无法自动检测、自动控制的问题。
为达到以上目的，本实用新型提供一种移动式放射性废水处理装置，包括：设置在移动承重主体两端的过滤箱和反渗透过滤箱，连接管连通过滤箱底部和反渗透过滤箱顶部，且过滤箱与反渗透过滤箱上下两端保持平行一致，移动承重主体的下端设置有移动万向轮;
超滤过滤板的左右两侧均通过焊接的方式固定连接在过滤箱中部，其中，所述超滤过滤板上下两端为回水储存板，所述两个回水储存板相对的一侧分别设置有脱盐板，脱盐板靠近回水储存板的一侧边缘保持平行对正，所述超滤过滤板内部的中端固定连接有平衡杆，且平衡杆位于上下两端脱盐板之间;
反渗透过滤箱上端均匀设置有废水引入管，且废水引入管呈“横向排列”分布，所述反渗透过滤箱中端均匀设置有放射性元素检测板，且放射性元素检测板的底部边缘均保持水平一致，所述反渗透过滤箱顶部远离连接管一侧设置有排水管。
进一步，过滤箱还包括进水管、冲洗水流出口和冲洗净水管，进水管设置于过滤箱顶部，冲洗水流出口设置于过滤箱底部远离反渗透过滤箱一侧，冲洗净水管均匀分布在过滤箱底部。
进一步，超滤过滤板还包括连接板，所述连接板一侧连接脱盐板，另一侧固定连接平衡杆。
进一步，所述连接板呈“交叉”状。
进一步，所述两个回水储存板的两侧边缘保持平行对正，且长度均为三十厘米。
进一步，所述反渗透过滤箱还包括固定板，且该固定板位于放射性元素检测板的上端。
进一步，所述固定板均呈“交叉”状，且该固定板呈“横向排列”分布。
本实用新型的效果在于，本实用新型所述的移动式放射性废水处理装置结构稳定，移动方便，提高了传统纳滤膜对废水的脱盐效率，同时可对废水进行定量的处理和自动控制，有很高的推广价值。
