申请日2018.07.12
公开(公告)日2019.02.12
IPC分类号C02F11/12; C02F11/13
摘要
一种新型的污泥处理系统，涉及环保设备领域。包括湿污泥储仓、污泥脱水机、污泥干化装置、生物除臭装置，所述湿污泥储仓通过污泥泵连接污泥脱水机的进料口，通过污泥脱水机脱除污泥中的水分，污泥脱水机的污泥出口连接污泥干化装置，通过污泥干化装置对污泥进行干化处理。本实用新型采用污泥深度脱水+太阳能干化，与单独的深度脱水相比，使得脱水效果更好，含水率大大降低，为后续的焚烧处理提供有力的条件;与单独的太阳能干化相比，大大减少了占地面积，干化效果明显加强。
权利要求书

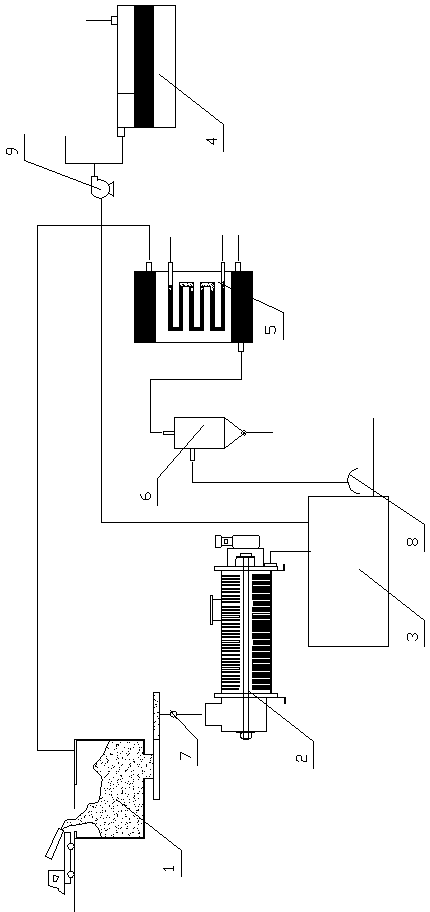

1.一种新型的污泥处理系统，其特征在于：包括湿污泥储仓、污泥脱水机、污泥干化装置、生物除臭装置，所述湿污泥储仓通过污泥泵连接污泥脱水机的进料口，通过污泥脱水机脱除污泥中的水分，污泥脱水机的污泥出口连接污泥干化装置，通过污泥干化装置对污泥进行干化处理;
所述污泥干化装置包括太阳能污泥干化室，所述太阳能污泥干化室采用透明板材制成，太阳能污泥干化室的顶部安装有太阳能空气集热器，所述太阳能污泥干化室的地面上铺设有钢板;
太阳能污泥干化室内的两侧设置有轨道，太阳能污泥干化室内还设置有沿轨道行走的污泥翻耙机，污泥翻耙机包括封闭壳体，封闭壳体的两端底部设置有配合设置在轨道上的行走轮，所述封闭壳体上还安装有驱动封闭壳体沿轨道行走的驱动机构，封闭壳体的下端均布有沿封闭壳体宽度方向布置的耙钉，耙钉之间设置有连通封闭壳体的喷嘴，所述太阳能空气集热器的出口端通过第一风机、软管连接封闭壳体。
2.根据权利要求1所述的一种新型的污泥处理系统，其特征在于：所述封闭壳体内安装有电加热管。
3.根据权利要求1所述的一种新型的污泥处理系统，其特征在于：封闭壳体的两侧设置有滑槽，滑槽内滑动设置有收料板，收料板设置在两侧的轨道之间，封闭壳体的两侧安装有驱动收料板升降的气缸;所述太阳能污泥干化室的一端设置有出料槽，出料槽内设置有皮带输送机，皮带输送机的两侧边与出料槽的侧壁相贴合，皮带输送机的一端向外伸出太阳能污泥干化室。
4.根据权利要求1所述的一种新型的污泥处理系统，其特征在于：所述太阳能污泥干化室的出料口上方设置有集尘罩，所述污泥处理系统还包括与集尘罩连接的除尘器、与除尘器的出口端连接的冷凝器以及通过第二风机与冷凝器连接的生物除臭装置。
5.根据权利要求1所述的一种新型的污泥处理系统，其特征在于：所述污泥干化装置干化的污泥外运至电厂协同焚烧处置。
6.根据权利要求4所述的一种新型的污泥处理系统，其特征在于：所述的湿污泥储仓、太阳能污泥干化室分别与第二风机连接。
说明书
一种新型的污泥处理系统
技术领域
本实用新型涉及环保设备领域，具体为一种新型的污泥处理系统。
背景技术
目前，我国大规模的建设现代化污水处理厂，但是污泥的处理处置能力不足、手段落后，大量的污泥没有得到规范化的处理处置，直接给水体、土壤和大气带来“二次污染”，不仅降低了污水处理设施的有效处理能力，而且对生态环境构成严重威胁，同时也造成资源的极大浪费。我国污水的污泥产生量增加速度飞快，而且污泥的含水率较高，一般为98%，经机械脱水后含水率仍大于80%，体积庞大，不易处理，因此，污泥干化是污泥资源化利用的第一步，也是污泥处置的关键环节。
实用新型内容
本实用新型的目的是提供一种新型的污泥处理系统，通过深度脱水和太阳能干化降低污泥的含水率，利用可再生能源太阳能作为主要能源来源，满足可持续发展的需求，最后外运至电厂协同焚烧处置污泥，既可以利用电厂做功后蒸汽作为干化热源，又可以利用已有的焚烧和尾气处理设备，节省投资和运行成本。
实现上述目的的技术方案是：一种新型的污泥处理系统，其特征在于：包括湿污泥储仓、污泥脱水机、污泥干化装置、生物除臭装置，所述湿污泥储仓通过污泥泵连接污泥脱水机的进料口，通过污泥脱水机脱除污泥中的水分，污泥脱水机的污泥出口连接污泥干化装置，通过污泥干化装置对污泥进行干化处理;
所述污泥干化装置包括太阳能污泥干化室，所述太阳能污泥干化室采用透明板材制成，太阳能污泥干化室的顶部安装有太阳能空气集热器，所述太阳能污泥干化室的地面上铺设有钢板;
太阳能污泥干化室内的两侧设置有轨道，太阳能污泥干化室内还设置有沿轨道行走的污泥翻耙机，污泥翻耙机包括封闭壳体，封闭壳体的两端底部设置有配合设置在轨道上的行走轮，所述封闭壳体上还安装有驱动封闭壳体沿轨道行走的驱动机构，封闭壳体的下端均布有沿封闭壳体宽度方向布置的耙钉，耙钉之间设置有连通封闭壳体的喷嘴，所述太阳能空气集热器的出口端通过第一风机、软管连接封闭壳体。
进一步地，所述封闭壳体内安装有电加热管装置。
进一步地，封闭壳体的两侧设置有滑槽，滑槽内滑动设置有收料板，收料板设置在两侧的轨道之间，封闭壳体的两侧安装有驱动收料板升降的气缸;所述太阳能污泥干化室的一端设置有出料槽，出料槽内设置有皮带输送机，皮带输送机的两侧边与出料槽的侧壁相贴合，皮带输送机的一端向外伸出太阳能污泥干化室。
进一步地，所述太阳能污泥干化室出料口的上方设置有集尘罩，所述污泥处理系统还包括与集尘罩连接的除尘器、与除尘器的出口端连接的冷凝器以及通过第二风机与冷凝器连接的生物除臭装置。
进一步地，所述污泥干化装置干化的污泥外运至电厂协同焚烧处置。
进一步地，所述的湿污泥储仓、太阳能污泥干化室分别与第二风机连接。
本发明的有益效果：
1)叠螺式污泥脱水机可以使低浓度污泥直接脱水，转速慢、省电、无噪声和振动，实现全自动控制，使得后期的污泥处置要求最大限度的实现减量化、无害化、资源化的目标。
2)太阳能干化耗能低、吨处理费用低，可实现全自动化控制，减少人力资源的投入，降低物料处理费用;另外，系统运行稳定、安全，设备故障率低，操作维护简单，使用寿命长。
3)干化过程中不产生二噁英等有毒、有害气体，灰尘产生量低，避免干化产生的二次污染。
4)采用污泥深度脱水+太阳能干化，与单独的深度脱水相比，使得脱水效果更好，含水率大大降低，为后续的焚烧处理提供有力的条件;与单独的太阳能干化相比，大大减少了占地面积，干化效果明显加强。
