申请日2018.07.12
公开(公告)日2019.01.08
IPC分类号G01N1/10
摘要
本实用新型公开了一种电磁式火电厂废水分层取样装置，包括取样器本体、锥形头、内腔、滑块、开槽、限位板、磁铁、电磁铁、把手、进液口、出液口、采集瓶、密封盖和过滤网，所述滑块的下侧设由磁铁，所述限位板上侧中心位置设有电磁铁，电磁铁与磁铁相适配，取样器本体上侧连接有把手，把手的顶端与取样器本体之间的间距为10‑12cm。将把手的顶端与取样器本体之间的间距设置为10‑12cm，从而有效防止取样时手部碰到废水的液面情况，保护取样人手部安全。通过电磁驱动整个取样过程的开启与关闭，代替原有的手动按压，节省体力的同时，还能有效避免手劲较小的女性采样员无法使用，增强了装置的通用性。
权利要求书

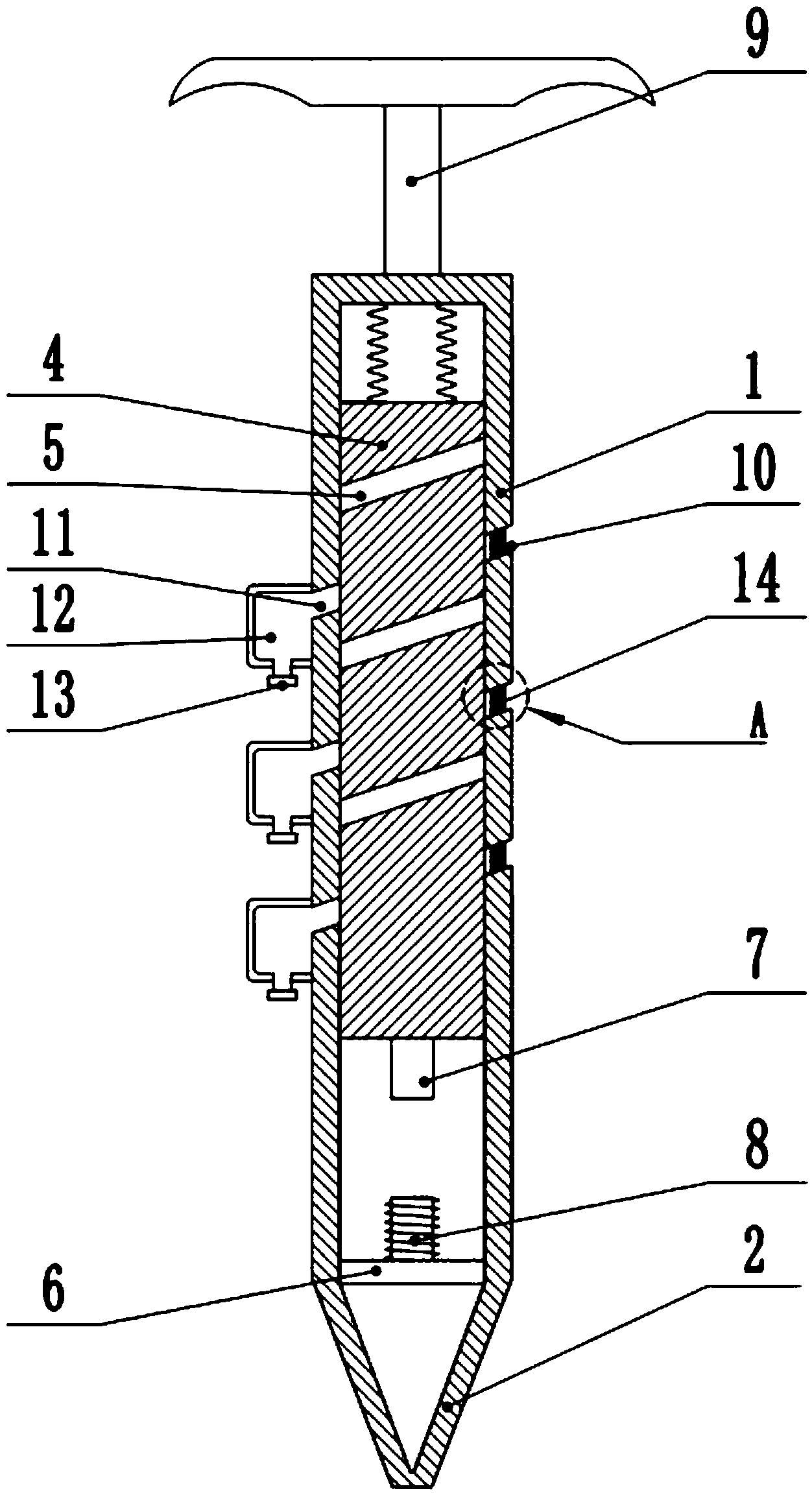

1.一种电磁式火电厂废水分层取样装置，包括取样器本体(1)、锥形头(2)、内腔(3)、滑块(4)、开槽(5)、限位板(6)、磁铁(7)、电磁铁(8)、把手(9)、进液口(10)、出液口(11)、采集瓶(12)、密封盖(13)和过滤网(14)，所述取样器本体(1)下侧设有锥形头(2)，所述取样器本体(1)内部为设有内腔(3)，内腔(3)内滑动安装有滑块(4)，所述滑块(4)内部开有开槽(5)，所述内腔(3)内还固定安装有限位板(6)，其特征在于：所述滑块(4)的下侧设由磁铁(7)，所述限位板(6)上侧中心位置设有电磁铁(8)，电磁铁(8)与磁铁(7)相适配，取样器本体(1)上侧连接有把手(9)，把手(9)的顶端与取样器本体(1)之间的间距为10-12cm。
2.根据权利要求1所述的一种电磁式火电厂废水分层取样装置，其特征在于：所述滑块(4)的上侧与取样器本体(1)上侧内壁之间连接有复位弹簧。
3.根据权利要求1所述的一种电磁式火电厂废水分层取样装置，其特征在于：所述开槽(5)至少设有三组，且开槽(5)为倾斜设置，开槽(5)与取样器本体(1)左侧内壁之间倾斜角度为120-125°。
4.根据权利要求1所述的一种电磁式火电厂废水分层取样装置，其特征在于：所述电磁铁(8)的型号为JL-0837。
5.根据权利要求1所述的一种电磁式火电厂废水分层取样装置，其特征在于：所述取样器本体(1)右侧开有进液口(10)，进液口(10)至少设置有三组，进液口(10)上设有过滤网(14)。
6.根据权利要求1所述的一种电磁式火电厂废水分层取样装置，其特征在于：所述取样器本体(1)左侧开有出液口(11)，出液口(11)处连接有采集瓶(12)，采集瓶(12)固定安装在取样器本体(1)外壁上，采集瓶(12)下侧螺纹安装有密封盖(13)。
说明书
一种电磁式火电厂废水分层取样装置
技术领域
本实用新型涉及一种取样装置，具体是一种电磁式火电厂废水分层取样装置。
背景技术
火电厂化学废水的来源很广，含油废水、脱硫废水、冲灰废水、酸碱废水等各种混杂在一起，成分极其复杂，处理难度很大。随着国家对环境保护的要求越来越高，电厂废水的综合治理显得尤为重要。
在对火电厂废水进行处理时需定期对废水进行取样，中国实用新型专利公告号：CN207007555U公开了一种方便操作的手持式废水分层取样采集器，其体积小易携带，但在实际实用过程由于把手位于取样器本体上，经常会出现手部碰到废水的液面情况，严重的会造成腐蚀，而且在使用过程中需要手部挤压按压头，手劲较小的女性采样员无法使用，操作较为不便，所以针对以上取样装置做一定的改进。
实用新型内容
本实用新型的目的在于提供一种电磁式火电厂废水分层取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种电磁式火电厂废水分层取样装置，包括取样器本体、锥形头、内腔、滑块、开槽、限位板、磁铁、电磁铁、把手、进液口、出液口、采集瓶、密封盖和过滤网，所述取样器本体下侧设有锥形头，所述取样器本体内部为设有内腔，内腔内滑动安装有滑块，所述滑块内部开有开槽，所述内腔内还固定安装有限位板，所述滑块的下侧设由磁铁，所述限位板上侧中心位置设有电磁铁，电磁铁与磁铁相适配，取样器本体上侧连接有把手，把手的顶端与取样器本体之间的间距为10-12cm。
作为本实用新型进一步的方案：所述滑块的上侧与取样器本体上侧内壁之间连接有复位弹簧。
作为本实用新型再进一步的方案：所述开槽至少设有三组，且开槽为倾斜设置，开槽与取样器本体左侧内壁之间倾斜角度为120-125°。
作为本实用新型再进一步的方案：所述电磁铁的型号为JL-0837。
作为本实用新型再进一步的方案：所述取样器本体右侧开有进液口，进液口至少设置有三组，进液口上设有过滤网。
作为本实用新型再进一步的方案：所述取样器本体左侧开有出液口，出液口处连接有采集瓶，采集瓶固定安装在取样器本体外壁上，采集瓶下侧螺纹安装有密封盖。
与现有技术相比，本实用新型的有益效果是：1.将把手的顶端与取样器本体之间的间距设置为10-12cm，从而有效防止取样时手部碰到废水的液面情况，保护取样人手部安全。
2.通过电磁驱动整个取样过程的开启与关闭，代替原有的手动按压，节省体力的同时，还能有效避免手劲较小的女性采样员无法使用，增强了装置的通用性。
