申请日2018.07.12
公开(公告)日2019.02.12
IPC分类号B01D29/01; B01D29/64; B01D29/94
摘要
本实用新型公开了一种牛羊养殖污水处理用的固液分离装置，包括处理箱，所述处理箱呈中空型长方体结构设置，且处理箱的两侧内壁之间连接有横板，且横板的底端中间位置铰接有两个对称设置的连接杆，且连接杆的底端连接有刮板，所述横板的底端设有两个对称设置的滑槽，且滑槽内滑动连接有滑块，所述滑块的底端铰接有铰接杆，且铰接杆的底端与连接杆的圆周侧壁铰接，所述处理箱的两侧内壁转动连接有对称设置的过滤板，且过滤板位于刮板的下方。本实用新型结构新颖，且该装置在使用时，可以对牛羊养殖产生的污水进行有效的过滤操作，保证牛羊养殖污水处理的固液分离效率，同时可以对分离出的固态物质进行粉碎处理，方便对其进行后续操作，适宜推广。
权利要求书

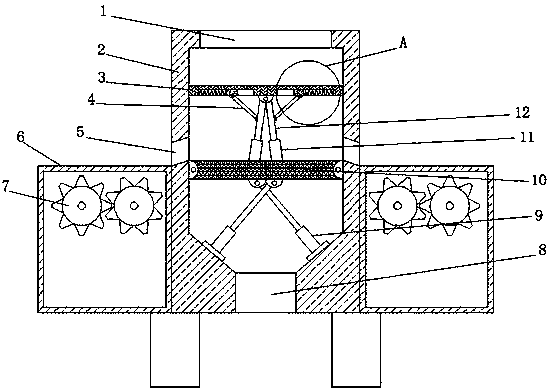

1.一种牛羊养殖污水处理用的固液分离装置，包括处理箱(2)，其特征在于，所述处理箱(2)呈中空型长方体结构设置，且处理箱(2)的两侧内壁之间连接有横板(3)，且横板(3)的底端中间位置铰接有两个对称设置的连接杆(12)，且连接杆(12)的底端连接有刮板(11)，所述横板(3)的底端设有两个对称设置的滑槽(15)，且滑槽(15)内滑动连接有滑块(14)，所述滑块(14)的底端铰接有铰接杆(4)，且铰接杆(4)的底端与连接杆(12)的圆周侧壁铰接，所述处理箱(2)的两侧内壁转动连接有对称设置的过滤板(10)，且过滤板(10)位于刮板(11)的下方，所述处理箱(2)的底端内壁呈倾斜状设置，且处理箱(2)的底端内壁通过螺钉安装有两个交错对称设置的气缸(9)，且气缸(9)的活塞杆与过滤板(10)的底端铰接，所述处理箱(2)的两侧侧壁连接有对称设置的收集箱(6)。
2.根据权利要求1所述的一种牛羊养殖污水处理用的固液分离装置，其特征在于，所述收集箱(6)的内壁转动连接有两个对称设置的粉碎辊(7)，且粉碎辊(7)上安装有驱动电机，且处理箱(2)的两侧侧壁设有对称设置的出料口(5)，且出料口(5)呈倾斜设置，且出料口(5)的底端与收集箱(6)的顶端齐平。
3.根据权利要求1所述的一种牛羊养殖污水处理用的固液分离装置，其特征在于，所述处理箱(2)的顶端和底端分别设有进液口(1)和出液口(8)。
4.根据权利要求1所述的一种牛羊养殖污水处理用的固液分离装置，其特征在于，所述滑槽(15)的一侧壁连接有呈水平设置的弹簧(13)，且弹簧(13)的端部与滑块(14)连接。
5.根据权利要求1所述的一种牛羊养殖污水处理用的固液分离装置，其特征在于，所述气缸(9)的外部套有防水保护罩。
说明书
一种牛羊养殖污水处理用的固液分离装置
技术领域
本实用新型涉及畜牧养殖技术领域，尤其涉及一种牛羊养殖污水处理用的固液分离装置。
背景技术
在进行牛羊养殖时，其圈内会产生大量的粪便，因此需要对其养殖用圈进行清洁，清洁产生的污水一般来说都会直接排出，但是这种污水内含有大量的固体粪便以及牛羊进食后剩下的残料，不利于进行污水处理，因此，为了解决此类问题，我们提出了一种牛羊养殖污水处理用的固液分离装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种牛羊养殖污水处理用的固液分离装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种牛羊养殖污水处理用的固液分离装置，包括处理箱，所述处理箱呈中空型长方体结构设置，且处理箱的两侧内壁之间连接有横板，且横板的底端中间位置铰接有两个对称设置的连接杆，且连接杆的底端连接有刮板，所述横板的底端设有两个对称设置的滑槽，且滑槽内滑动连接有滑块，所述滑块的底端铰接有铰接杆，且铰接杆的底端与连接杆的圆周侧壁铰接，所述处理箱的两侧内壁转动连接有对称设置的过滤板，且过滤板位于刮板的下方，所述处理箱的底端内壁呈倾斜状设置，且处理箱的底端内壁通过螺钉安装有两个交错对称设置的气缸，且气缸的活塞杆与过滤板的底端铰接，所述处理箱的两侧侧壁连接有对称设置的收集箱。
优选的，所述收集箱的内壁转动连接有两个对称设置的粉碎辊，且粉碎辊上安装有驱动电机，且处理箱的两侧侧壁设有对称设置的出料口，且出料口呈倾斜设置，且出料口的底端与收集箱的顶端齐平。
优选的，所述处理箱的顶端和底端分别设有进液口和出液口。
优选的，所述滑槽的一侧壁连接有呈水平设置的弹簧，且弹簧的端部与滑块连接。
优选的，所述气缸的外部套有防水保护罩。
本实用新型的有益效果为：通过进液口、处理箱、横板、铰接杆、出料口、收集箱、粉碎辊、出液口、气缸、过滤板、刮板、连接杆、弹簧、滑块、滑槽的设置，使得该装置在使用时，可以对牛羊养殖产生的污水进行有效的过滤操作，保证牛羊养殖污水处理的固液分离效率，同时可以对分离出的固态物质进行粉碎处理，方便对其进行后续操作，适宜推广。
