申请日2018.07.12
公开(公告)日2019.01.22
IPC分类号C02F9/02
摘要
本实用新型公开了高浓度有机废水处理装置，包括超滤设备，所述超滤设备的外表面设置有箱体，所述箱体的一侧的顶部设置有进水口，所述进水口的另一端固定连接有粗滤桶，所述粗滤桶的内部设置有穿孔中心管，所述穿孔中心管的底部固定安装有纯水出口，所述纯水出口的另一端固定连接有压力桶，所述压力桶的另一侧设置有PP棉滤桶，所述PP棉滤桶的两端设置有连接管道，所述PP棉滤桶通过连接管道与UDF前置颗粒活性炭滤桶、UDF精密颗粒活性炭滤桶和超滤膜滤桶配合连接。该超滤设备可以实现大量的纯水净化工作，设备完善，功能齐全，操作简便，环保节能，对太阳能的利用减少电力资源的消耗，有效过滤，实现纯水、废水分离，净化效率高，减少了水资源的浪费。
权利要求书

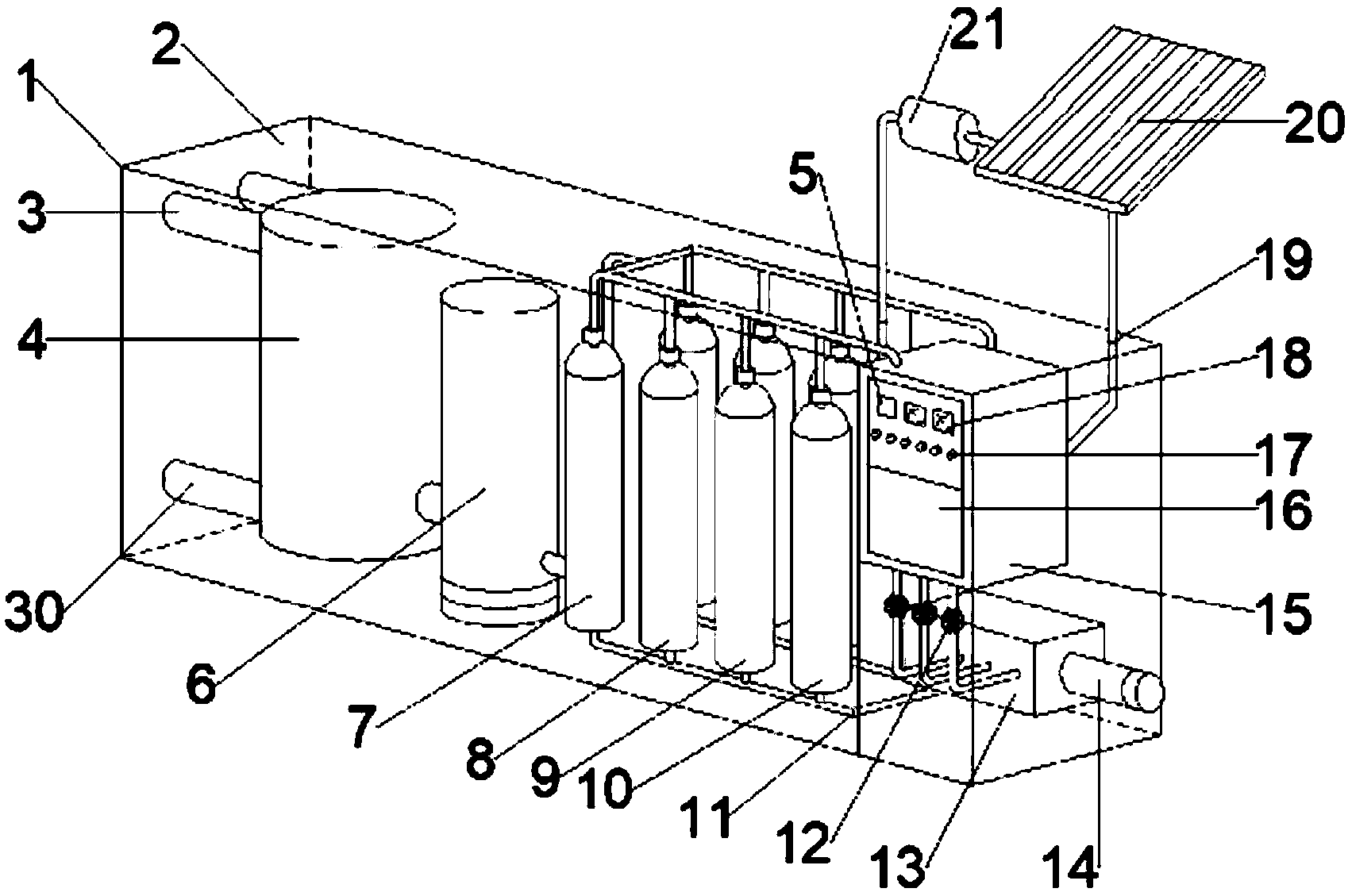

1.高浓度有机废水处理装置，包括超滤设备(1)，其特征在于：所述超滤设备(1)的外表面设置有箱体(2)，所述箱体(2)的正表面设置有推拉门(22)，所述推拉门(22)的一面设置有门把手(23)和透气格栅(24)，所述推拉门(22)的一侧设置有控制箱(15)和门体(25)，所述箱体(2)的另一侧设置有透气百叶窗(26)，所述箱体(2)的一侧的顶部设置有进水口(3)，所述进水口(3)的另一端固定连接有粗滤桶(4)，所述粗滤桶(4)的内部设置有穿孔中心管(28)，所述粗滤桶(4)的底部固定安装有废水出口(30)，所述穿孔中心管(28)的底部固定安装有纯水出口(29)，所述纯水出口(29)的另一端固定连接有压力桶(6)，所述压力桶(6)的另一侧设置有PP棉滤桶(7)，所述PP棉滤桶(7)的两端设置有连接管道(11)，所述PP棉滤桶(7)通过连接管道(11)与UDF前置颗粒活性炭滤桶(8)、UDF精密颗粒活性炭滤桶(9)和超滤膜滤桶(10)配合连接，所述超滤膜滤桶(10)的内部设置有超滤膜(31)，所述超滤膜(31)的一侧设置有反渗透膜(32)，所述连接管道(11)的另一端固定安装有控制箱(15)，所述控制箱(15)的一面固定安装有显示屏(16)，所述显示屏(16)的顶部设置有控制按钮(17)，所述控制按钮(17)的顶部设置有流量计(5)和压力检测表(18)，所述控制箱(15)的一面设置有导管(19)，所述导管的一端设置有太阳能集热器(20)，所述太阳能集热器(20)的另一端通过导管(19)与油泵(21)相连，所述控制箱(15)的底部设置有控制阀门(12)，所述控制阀门(12)通过连接管道(11)与控制箱(15)和高压泵(13)相互连接，所述高压泵(13)的另一侧固定安装有出水口(14)。
2.根据权利要求1所述的高浓度有机废水处理装置，其特征在于：所述PP棉滤桶(7)的内部填充有PP棉滤芯，所述UDF前置颗粒活性炭滤桶(8)的内部填充有颗粒状活性炭，所述UDF精密颗粒活性炭滤桶(9)的内部填充有压缩的颗粒活性炭。
3.根据权利要求1所述的高浓度有机废水处理装置，其特征在于：所述推拉门(22)的数量设置有三扇，所述门把手(23)嵌入设置在推拉门(22)上，其上表面与推拉门(22)设置在同一平面内。
4.根据权利要求1所述的高浓度有机废水处理装置，其特征在于：所述透气百叶窗(26)的内部设置有多组百叶(27)，所述百叶(27)呈45度角斜向下排列。
5.根据权利要求1所述的高浓度有机废水处理装置，其特征在于：所述超滤膜(31)的表面设置有多组孔径大小为0.0001微米的超滤孔。
说明书
高浓度有机废水处理装置
技术领域
本实用新型涉及水处理设备技术领域，具体为高浓度有机废水处理装置。
背景技术
高浓度有机生产废水成分比较复杂，有机物浓度非常高，COD浓度高达10000mg/l以上，且可能含有部分难降解污染物，B/C比值相对较低，可生化性差，PH值相差较大，废水带有颜色和异味。高浓度有机废水除含有较高的COD浓度外，还含有较高的氨氮浓度和难生物降解的乳化油，如不经处理直接排放至环境中，会对环境造成污染，高浓度有机废水的特点决定了在对其进行生化处理前，需采取预处理单元。目前常采用“混凝沉淀”的方法作为预处理工序，除掉废水上大部分的悬浮物和胶体类物质，以降低后续处理系统的有机负荷，不过单纯采用“混凝沉淀”的方法作预处理对污染物的去除率尚不尽人意。污水经预处理后，需进行“厌氧+好氧”或者“缺氧+好氧”处理。采用“缺氧+好氧”的组合生物处理工艺，在硝化液回流的情况下，虽然可以实现脱氮的作用和提高废水B/C比值，但是由于污水预处理后COD下降有限，由于常规工艺涉及较多处理单元，而且其通常需要的建筑物形态宜为地上建筑，势必会造成工厂占地的供给。，只允许溶液中的溶剂、无机盐及小分子有机物透过，有效将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留，从而达到净化分离的目的，但是，废水处理设备是以压力为推动力的膜分离过程，必须通过高压泵才能实现，需要消耗大量电力，是对能源的一种过度消耗，并且，因为溶液浓度差极易造成纯水倒流的现象，造成净化水量少，净化效率低下等问题，为此，我们提出高浓度有机废水处理装置。
实用新型内容
本实用新型的目的在于提供高浓度有机废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：高浓度有机废水处理装置，包括废水处理设备，所述废水处理设备的外表面设置有箱体，所述箱体的正表面设置有推拉门，所述推拉门的一面设置有门把手和透气格栅，所述推拉门的一侧设置有控制箱和门体，所述箱体的另一侧设置有透气百叶窗，所述箱体的一侧的顶部设置有进水口，所述进水口的另一端固定连接有粗滤桶，所述粗滤桶的内部设置有穿孔中心管，所述粗滤桶的底部固定安装有废水出口，所述穿孔中心管的底部固定安装有纯水出口，所述纯水出口的另一端固定连接有压力桶，所述压力桶的另一侧设置有PP棉滤桶，所述PP棉滤桶的两端设置有连接管道，所述PP棉滤桶通过连接管道与UDF前置颗粒活性炭滤桶、UDF精密颗粒活性炭滤桶和废水处理膜滤桶配合连接，所述废水处理膜滤桶的内部设置有废水处理膜，所述废水处理膜的一侧设置有反渗透膜，所述连接管道的另一端固定安装有控制箱，所述控制箱的一面固定安装有显示屏，所述显示屏的顶部设置有控制按钮，所述控制按钮的顶部设置有流量计和压力检测表，所述控制箱的一面设置有导管，所述导管的一端设置有太阳能集热器，所述太阳能集热器的另一端通过导管与油泵相连，所述控制箱的底部设置有控制阀门，所述控制阀门通过连接管道与控制箱和高压泵相互连接，所述高压泵的另一侧固定安装有出水口。
优选的，所述PP棉滤桶的内部填充有PP棉滤芯，所述UDF前置颗粒活性炭滤桶的内部填充有颗粒状活性炭，所述UDF精密颗粒活性炭滤桶的内部填充有压缩的颗粒活性炭。
优选的，所述推拉门的数量设置有三扇，所述门把手嵌入设置在推拉门上，其上表面与推拉门设置在同一平面内。
优选的，所述透气百叶窗的内部设置有多组百叶，所述百叶呈45度角斜向下排列。
优选的，所述废水处理膜的表面设置有多组孔径大小为0.0001微米的废水处理孔。
与现有技术相比，本实用新型的有益效果是：该废水处理设备可以实现大量的纯水净化工作，设备完善，功能齐全，操作简便，环保节能，通过对太阳能的利用减少电力资源的消耗，并且有效过滤，利用反渗透原理，实现纯水、废水分离，净化效率高，出水率好，极大的减少了水资源的浪费。
