申请日2018.07.12
公开(公告)日2019.01.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种一体化生活污水处理装置，包括罐体，所述罐体顶部外壁的一侧开有第一进料口，且第一进料口的内壁焊接有进料斗，所述罐体顶部外壁的另一侧开有第二进料口，第二进料口的内壁插接有进料管，所述罐体的两侧内壁通过螺钉固定有同一个过滤板，且罐体远离进料管的一侧外壁开有排渣口，排渣口的内壁通过铰链连接有排渣门，所述罐体的两侧内壁通过螺栓固定有同一个净化箱，且净化箱的两侧内壁均开有杆孔，两个杆孔的内壁通过轴承固定有同一个第二搅拌架。本实用新型能够将生活污水中的大颗粒垃圾过滤清理，提高了污水净化质量，且重力式一体净化，降低了设备的占地面积，节省了成本。
权利要求书

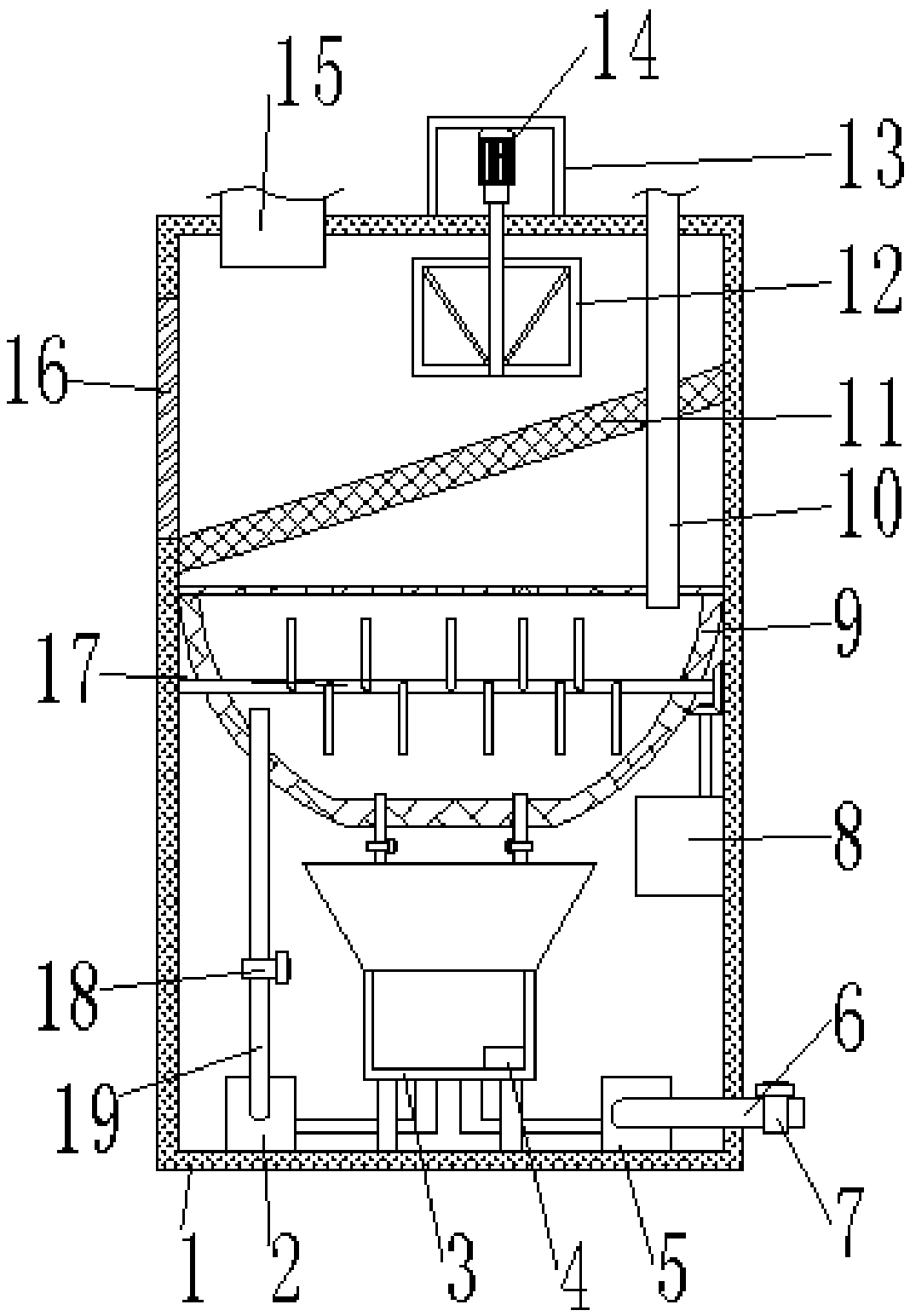

1.一种一体化生活污水处理装置，包括罐体(1)，其特征在于，所述罐体(1)顶部外壁的一侧开有第一进料口，且第一进料口的内壁焊接有进料斗(15)，所述罐体(1)顶部外壁的另一侧开有第二进料口，第二进料口的内壁插接有进料管(10)，所述罐体(1)的两侧内壁通过螺钉固定有同一个过滤板(11)，且罐体(1)远离进料管(10)的一侧外壁开有排渣口，排渣口的内壁通过铰链连接有排渣门(16)，所述罐体(1)的两侧内壁通过螺栓固定有同一个净化箱(9)，且净化箱(9)的两侧内壁均开有杆孔，两个杆孔的内壁通过轴承固定有同一个第二搅拌架(17)，所述净化箱(9)底部外壁的两边均插接有排液管，且排液管的外壁通过螺纹连接有第三电磁阀，所述罐体(1)的底部内壁通过螺栓固定有检测箱(3)，且检测箱(3)的顶部外壁焊接有聚水罩，所述罐体(1)底部内壁的两侧分别通过螺钉固定有第一水泵(2)和第二水泵(5)，且第一水泵(2)与第二水泵(5)的输入端均插接有L型导管，L型导管的顶端插接于检测箱(3)内，所述第一水泵(2)的输出端插接有回流管(19)，且回流管(19)的顶端插接于净化箱(9)内，回流管(19)的外壁通过螺纹连接有第二电磁阀(18)，所述罐体(1)的一侧外壁开有检修口，所述净化箱(9)的一侧内壁开有排污口，排污口的内壁通过铰链连接有排污门。
2.根据权利要求1所述的一种一体化生活污水处理装置，其特征在于，所述第二水泵(5)的输出端插接有排水管(6)，且排水管(6)的外壁通过螺纹连接有第一电磁阀(7)。
3.根据权利要求1所述的一种一体化生活污水处理装置，其特征在于，所述罐体(1)的顶部外壁通过螺钉固定有第二驱动箱(13)，且第二驱动箱(13)的顶部内壁通过螺钉固定有第一伺服电机(14)，第一伺服电机(14)的输出轴通过联轴器连接有第一搅拌架(12)。
4.根据权利要求3所述的一种一体化生活污水处理装置，其特征在于，所述罐体(1)的一侧内壁通过螺钉固定有第一驱动箱(8)，且第一驱动箱(8)的底部内壁通过螺钉固定有第二伺服电机(20)，第一驱动箱(8)底部内壁的另一侧通过轴承固定有传动杆(21)。
5.根据权利要求4所述的一种一体化生活污水处理装置，其特征在于，所述第二伺服电机(20)的输出轴与传动杆(21)的外壁套接有同一个皮带，且第二伺服电机(20)通过皮带与传动杆(21)形成传动配合。
6.根据权利要求5所述的一种一体化生活污水处理装置，其特征在于，所述传动杆(21)的外壁通过键连接有第一斜齿轮(22)，且第二搅拌架(17)的外壁通过键连接有第二斜齿轮(23)，第一斜齿轮(22)与第二斜齿轮(23)相啮合。
7.根据权利要求1所述的一种一体化生活污水处理装置，其特征在于，所述第一水泵(2)、第二水泵(5)、第一电磁阀(7)、第一伺服电机(14)、第二电磁阀(18)、第二伺服电机(20)和第三电磁阀均连接有开关，且开关连接有处理器。
8.根据权利要求1所述的一种一体化生活污水处理装置，其特征在于，所述检测箱(3)底部内壁的一侧通过螺钉固定有水质检测仪(4)，且水质检测仪(4)的信号输出端通过信号线与处理器的信号输入端相连接。
说明书
一种一体化生活污水处理装置
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种一体化生活污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
现有的污水处理装置在使用时存在一定的弊端，首先现在的污水处理设备大多是多步骤分区域处理，占地面积较大，且污水处理过后没有检测装置，无法了解污水是否处理彻底，未处理合格的污水仍然排放，将会污染环境。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种一体化生活污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种一体化生活污水处理装置，包括罐体，所述罐体顶部外壁的一侧开有第一进料口，且第一进料口的内壁焊接有进料斗，所述罐体顶部外壁的另一侧开有第二进料口，第二进料口的内壁插接有进料管，所述罐体的两侧内壁通过螺钉固定有同一个过滤板，且罐体远离进料管的一侧外壁开有排渣口，排渣口的内壁通过铰链连接有排渣门，所述罐体的两侧内壁通过螺栓固定有同一个净化箱，且净化箱的两侧内壁均开有杆孔，两个杆孔的内壁通过轴承固定有同一个第二搅拌架，所述净化箱底部外壁的两边均插接有排液管，且排液管的外壁通过螺纹连接有第三电磁阀，所述罐体的底部内壁通过螺栓固定有检测箱，且检测箱的顶部外壁焊接有聚水罩，所述罐体底部内壁的两侧分别通过螺钉固定有第一水泵和第二水泵，且第一水泵与第二水泵的输入端均插接有L型导管，L型导管的顶端插接于检测箱内，所述第一水泵的输出端插接有回流管，且回流管的顶端插接于净化箱内，回流管的外壁通过螺纹连接有第二电磁阀，所述罐体的一侧外壁开有检修口，所述净化箱的一侧内壁开有排污口，排污口的内壁通过铰链连接有排污门。
优选的，所述第二水泵的输出端插接有排水管，且排水管的外壁通过螺纹连接有第一电磁阀。
优选的，所述罐体的顶部外壁通过螺钉固定有第二驱动箱，且第二驱动箱的顶部内壁通过螺钉固定有第一伺服电机，第一伺服电机的输出轴通过联轴器连接有第一搅拌架。
优选的，所述罐体的一侧内壁通过螺钉固定有第一驱动箱，且第一驱动箱的底部内壁通过螺钉固定有第二伺服电机，第一驱动箱底部内壁的另一侧通过轴承固定有传动杆。
优选的，所述第二伺服电机的输出轴与传动杆的外壁套接有同一个皮带，且第二伺服电机通过皮带与传动杆形成传动配合。
优选的，所述传动杆的外壁通过键连接有第一斜齿轮，且第二搅拌架的外壁通过键连接有第二斜齿轮，第一斜齿轮与第二斜齿轮相啮合。
优选的，所述第一水泵、第二水泵、第一电磁阀、第一伺服电机、第二电磁阀、第二伺服电机和第三电磁阀均连接有开关，且开关连接有处理器。
优选的，所述检测箱底部内壁的一侧通过螺钉固定有水质检测仪，且水质检测仪的信号输出端通过信号线与处理器的信号输入端相连接。
本实用新型的有益效果为：
1、通过设置过滤板，能够将生活污水中的大颗粒垃圾过滤清理，同时安装第一伺服电机和第一搅拌架，能够加速过滤，提高了污水处理效率。
2、通过安装进料管，能够加入净化剂，提高了污水净化质量，且重力式一体净化，降低了设备的占地面积，节省了成本，且安装水质检测仪，能够实时监测污水净化状况，同时安装第一水泵和回流管，能够将污水抽回净化，有效避免净化不合格的污水排出污染环境。
