申请日2018.07.12
公开(公告)日2019.01.29
IPC分类号C02F9/08
摘要
本实用新型公开了一种水处理臭氧氧化处理装置，包括反应箱、臭氧发生器、废水储存箱和清水收集箱，所述臭氧发生器固定连接在反应箱上端，所述废水储存箱和清水收集箱设置在反应箱的外侧，所述废水储存箱与反应箱之间设置有进水管，所述废水储存箱内设置有提升泵，所述进水管的一端与反应箱固定连接，另一端与提升泵固定连接;本实用新型解决了现有臭氧处理废水技术对臭氧需求大切生产成本高的问题。
权利要求书

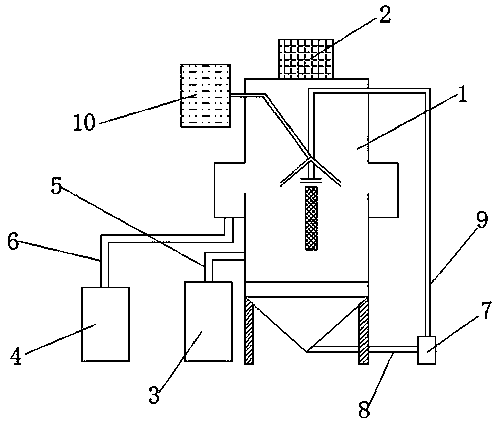

1.一种水处理臭氧氧化处理装置，包括反应箱(1)、臭氧发生器(2)、废水储存箱(3)和清水收集箱(4)，其特征在于：所述臭氧发生器(2)固定连接在反应箱(1)上端，所述废水储存箱(3)和清水收集箱(4)设置在反应箱(1)的外侧，所述废水储存箱(3)与反应箱(1)之间设置有进水管(5)，所述废水储存箱(3)内设置有提升泵，所述进水管(5)的一端与反应箱(1)固定连接，另一端与提升泵固定连接;所述清水收集箱(4)与反应箱(1)之间设置有出水管(6)，所述清水收集箱(4)内设置有抽水泵，所述出水管(6)的一端与反应箱(1)固定连接，另一端与抽水泵固定连接;所述出水管(6)设置在进水管(5)上方;所述反应箱(1)的外侧还设置有光触媒循环泵(7)，所述光触媒循环泵(7)的输入端固定连接有导管A(8)，所述光触媒循环泵(7)的输出端固定连接有导管B(9);所述反应箱(1)内设置有反应腔(11)，所述反应腔(11)下端固定连接有光触媒收集箱(16)，所述光触媒收集箱(16)上端设置有光触媒导入口;所述导管B(9)与反应箱(1)固定连接，所述导管A(8)与光触媒收集箱(16)底端固定连接;所述反应腔(11)内设置有三相分离器(12)，所述三相分离器(12)与导管B(9)固定连接;所述反应箱(1)外侧设置有尾气处理装置(10)，所述三相分离器(12)包括气相导出管(17)，所述气相导出管(17)的一端导管B(9)固定连接，另一端与尾气处理装置(10)固定连接;所述三相分离器(12)下端固定连接有紫外线发生器(14);所述反应箱(1)内部中央部位设置有溢流槽(13)，所述出水管(6)与溢流槽(13)固定连接;所述反应箱(1)底端固定连接有支撑柱(15)。
2.根据权利要求1所述的一种水处理臭氧氧化处理装置，其特征在于：所述支撑柱(15)底端固定连接有橡胶垫，所述橡胶垫表面设置有防滑纹。
3.根据权利要求1所述的一种水处理臭氧氧化处理装置，其特征在于：所述反应箱(1)内壁固定连接有防腐蚀层。
4.根据权利要求1所述的一种水处理臭氧氧化处理装置，其特征在于：所述进水管(5)内固定连接有过滤网，所述过滤网设置在与反应箱(1)连接的一端。
说明书
一种水处理臭氧氧化处理装置
技术领域
本实用新型涉及水处理臭氧氧化领域，尤其涉及一种水处理臭氧氧化处理装置。
背景技术
当今社会水资源紧缺非常严重，很多地区已经到了严重缺水的地步，但是仍然有很多地方不懂节制，大量浪费水资源，所以每日产生的污水量也是相当惊人的，为了缓解现有的水资源紧缺的情况，相关人员一直致力于研究水处理的各种方法，争取在成本和处理效率上达到平衡。
臭氧水处理作为一种处理效率高而且很少产生污染物的方法是目前比较热门的水处理方法，但是由于臭氧极其不稳定，所以一般采用边制取边处理的方法，而臭氧的生产成本很高，这也是臭氧处理废水的一大难题，现可以采用光触媒与臭氧结合的水处理方式，两者相结合效率更高，而且对于臭氧的需求量也较小，大大减小生产成本，而且光触媒可以循环使用，相对来说是节约能源的一种体现，所以现提供一种水处理臭氧氧化处理装置，实现臭氧和光触媒同时处理废水的目标。
实用新型内容
针对现有技术中存在的现有臭氧处理废水对臭氧需求量大问题，问题如下：
(1)对臭氧需求大，生产成本高。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水处理臭氧氧化处理装置，包括反应箱、臭氧发生器、废水储存箱和清水收集箱，所述臭氧发生器固定连接在反应箱上端，所述废水储存箱和清水收集箱设置在反应箱的外侧，所述废水储存箱与反应箱之间设置有进水管，所述废水储存箱内设置有提升泵，所述进水管的一端与反应箱固定连接，另一端与提升泵固定连接;所述清水收集箱与反应箱之间设置有出水管，所述清水收集箱内设置有抽水泵，所述出水管的一端与反应箱固定连接，另一端与抽水泵固定连接;所述出水管设置在进水管上方;所述反应箱的外侧还设置有光触媒循环泵，所述光触媒循环泵的输入端固定连接有导管A，所述光触媒循环泵的输出端固定连接有导管B;所述反应箱内设置有反应腔，所述反应腔下端固定连接有光触媒收集箱，所述光触媒收集箱上端设置有光触媒导入口;所述导管B与反应箱固定连接，所述导管A与光触媒收集箱底端固定连接;所述反应腔内设置有三相分离器，所述三相分离器与导管B固定连接;所述反应箱外侧设置有尾气处理装置，所述三相分离器包括气相导出管，所述气相导出管的一端导管B固定连接，另一端与尾气处理装置固定连接;所述三相分离器下端固定连接有紫外线发生器;所述反应箱内部中央部位设置有溢流槽，所述出水管与溢流槽固定连接;所述反应箱底端固定连接有支撑柱。
优选的，所述支撑柱底端固定连接有橡胶垫，所述橡胶垫表面设置有防滑纹，增大反应箱与地面的摩擦力，减小相对运动，避免对本实用新型工作时产生影响。
优选的，所述反应箱内壁固定连接有防腐蚀层，反应箱内发生反应时会产生具有腐蚀性的物质，防腐蚀层可以有效避免反应箱内壁被腐蚀，从而延长本实用新型使用寿命。
优选的，所述进水管内固定连接有过滤网，所述过滤网设置在与反应箱连接的一端，避免废水储存箱内的异物进入反应箱内影响反应箱内的反应进行而且不便清理。
与现有技术相比，本实用新型提供了一种水处理臭氧氧化处理装置，具备以下有益效果：
该水处理臭氧氧化处理装置，包括反应箱、臭氧发生器、废水储存箱和清水收集箱，废水储存箱与反应箱之间设置有进水管，废水储存箱内设置有提升泵，清水收集箱与反应箱之间设置有出水管，清水收集箱内设置有抽水泵，反应箱的外侧还设置有光触媒循环泵，光触媒循环泵的输入端固定连接有导管A，输出端固定连接有导管B，反应箱内设置有反应腔，反应腔下端固定连接有光触媒收集箱，光触媒收集箱上端设置有光触媒导入口，反应腔内设置有三相分离器，反应箱外侧设置有尾气处理装置，三相分离器包括气相导出管，三相分离器下端固定连接有紫外线发生器，反应箱内部中央部位设置有溢流槽，反应箱底端固定连接有支撑柱，本实用新型在使用时，先打开废水储存箱内的提升泵，提升泵将废水经过进水管导入到反应箱内的反应腔中，随后打开臭氧发生器、光触媒循环泵和紫外线发生器，此时光触媒循环泵将光触媒收集箱内的光触媒经过导管B导入到反应腔内，光触媒在紫外线发生器的照射下能够促进光触媒和废水形成的混合液不间断的发生催化氧化反应，实现对废水所含污染物降解、净化并同时生成二氧化碳等气体;另一方面，臭氧发生器不断向反应腔内注入臭氧，臭氧也可以在紫外光线的照射下分解产生活泼的次生氧化剂来氧化有机物，相比于臭氧直接处理废水的效果更好;需要说明的是导管A和导管B与光触媒循环泵的配合使用可以实现对光触媒的循环使用，光触媒循环泵与导管A和导管B固定连接，通过此结构将光触媒导入到三相分离器中，三相分离器可以阻隔混合液中的光触媒，阻止其随水位不断上升的污水混合液进入溢流槽并导出到反应箱外，光触媒沉降至光触媒收集箱，最终在光触媒循环泵的作用下重新循环到催化反应箱内部，实现光触媒的循环重复使用;本实用新型解决了现有臭氧处理废水对臭氧需求量大且生产成本高的问题。
