申请日2017.12.06
公开(公告)日2018.07.31
IPC分类号C02F9/12; C02F103/02
摘要
本实用新型公开了一种提高利用率的锅炉水处理设备，包括预处理水系统和反渗透水系统，预处理水系统包括通过管道依次连通的原水箱、原水泵、多介质过滤器、活性炭过滤器和保安过滤器，反渗透水系统包括通过管道依次与保安过滤器连通的第一增压泵、一级反渗透过滤器、储水箱、第二增压泵、二级反渗透过滤器和纯水箱，多介质过滤器和活性炭过滤器之间通过管道连通有电磁波发生器，保安过滤器和第一增压泵之间通过管道连通有软水器，二级发渗透过滤器和纯水箱之间通过管道依次连通有第三增压泵和混床过滤器。本实用新型不仅结构简单、水处理能力强、使用寿命长，而且能够有效的提高原水的利用率和除盐效率，大幅的降低浓水的比例。
权利要求书

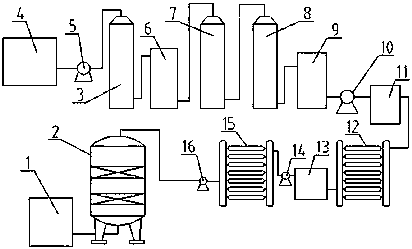

1.一种提高利用率的锅炉水处理设备，包括预处理水系统和反渗透水系统，所述预处理水系统包括通过管道依次连通的原水箱(4)、原水泵(5)、多介质过滤器(3)、活性炭过滤器(7)和保安过滤器(8)，所述反渗透水系统包括通过管道依次连通的第一增压泵(10)、一级反渗透过滤器(12)、储水箱(13)、第二增压泵(14)、二级反渗透过滤器(15)和纯水箱(1)，其特征在于：所述多介质过滤器(3)和活性炭过滤器(7)之间通过管道连通有电磁波发生器(6)，所述保安过滤器(8)和第一增压泵(10)之间通过管道连通有软水器(9)，所述二级反渗透过滤器(15)和纯水箱(1)之间通过管道依次连通有第三增压泵(16)和混床过滤器(2);
所述混床过滤器(2)包括支腿和安装在支腿上的罐体(23)，所述罐体(23)的顶部安装有进水管(210)，底部安装有出水管(221)，所述罐体(23)的内部从上到下依次安装有上布水器(29)、碱液分配器(28)、阴离子交换树脂层(27)、中间排水管(26)、阳离子交换树脂层(25)和下布水器，所述上布水器(29)通过过渡锥(211)与进水管(210)相连，所述碱液分配器(28)与安装在罐体(23)壁上的进碱口(215)连通，所述进碱口(215)上安装有虹吸管(214)，虹吸管(214)通过碱进液管(212)连接有碱液槽(213)，所述出水管(221)上分别连通有酸进液管(219)和反冲洗管(21)，所述酸进液管(219)的一端连接有酸液槽(217)，且所述出水管(221)上安装有出水阀，所述碱进液管(212)、酸进液管(219)和反冲洗管(21)上均安装有电磁阀(218)。
2.根据权利要求1所述的一种提高利用率的锅炉水处理设备，其特征在于：所述上布水器(29)包括分水筒(296)和多孔圆板(292)，所述分水筒(296)的上端与过渡锥(211)固定连接，下端与多孔圆板(292)上表面固定连接，所述分水筒(296)的侧壁上均匀的加工多个安装孔，安装孔内间隔安装有长接管(294)和短接管(295)，所述长接管(294)和短接管(295)的端部安装有向下弯折的弯头(293)，所述弯头(293)端部通过分水挡板(291)与多孔圆板(292)连接，且在弯头(293)下端的内侧加工有矩形缺口。
3.根据权利要求1所述的一种提高利用率的锅炉水处理设备，其特征在于：所述碱液分配器(28)包括由多根直管组成的内部相互连通的矩形横框(282)，所述矩形横框(282)下表面的直管上安装有多个与直管连通的喷头(283)，多个喷头(283)在矩形横框(282)上呈矩阵分布，所述矩形横框(282)的两端通过连接块(281)与罐体(23)的内壁活动连接。
4.根据权利要求3所述的一种提高利用率的锅炉水处理设备，其特征在于：在位于每个喷头(283)背面的矩形横框(282)上分别安装有分液板(284)，所述分液板(284)在矩形横框(282)上呈矩阵分布。
5.根据权利要求1所述的一种提高利用率的锅炉水处理设备，其特征在于：所述下布水器包括安装在罐体(23)内壁上的弧板(220)和均匀安装在弧板(220)上的多个水帽(216)，所述水帽(216)包括帽座(2161)、帽头(2162)、锥管(2163)和拱板(2164)，所述帽座(2161)的下端安装在弧板(220)上，所述帽头(2162)安装在帽座(2161)上，所述帽头(2162)的上表面加工有榫槽，所述锥管(2163)的小端加工有与榫槽相配的凸榫，所述锥管(2163)的小端活动安装在帽头(2162)上，所述拱板(2164)固定安装在锥管(2163)的大端内侧，所述拱板(2164)上均匀分布有多个布水孔(2165)。
6.根据权利要求1所述的一种提高利用率的锅炉水处理设备，其特征在于：所述反冲洗管(21)上连通有压缩空气管(22)，所述压缩空气管(22)上安装有电磁阀(218)。
7.根据权利要求1所述的一种提高利用率的锅炉水 处理设备，其特征在于：所述第一增压泵(10)和一级反渗透过滤器(12)之间通过管道连通有预热器(11)。
8.根据权利要求1所述的一种提高利用率的锅炉水处理设备，其特征在于：所述罐体(23)的内壁上设置有1～2层衬胶(24)。
说明书
一种提高利用率的锅炉水处理设备
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种提高利用率的锅炉水处理设备。
背景技术
锅炉水处理是指对进入锅炉前之前的水，即锅炉给水中的悬浮物、胶体物、有机物、各种溶解的盐类和气体进行处理，并对锅炉内的水质进行调整，使锅炉给水的品质符合标准的过程，其目的是为了防止锅炉水气系统结垢、积盐和腐蚀。目前，比较先进的锅炉给水的水处理方法是先将原水经过预处理水系统进行预处理，除去水中的大颗粒等杂质，然后再采用二级反渗透水系统进行处理，二级反渗透水系统的处理方法是运用高压水泵，将预处理后的原水施加一定的压力后让原水在压力的压力作用下渗透过孔径只有0.0001微米的反渗透膜，得到水极为纯水。采用上述的水处理系统在使用的过程中发现，系统的除盐效率和制水效率低，经上述处理后的水只有60%软水可以供锅炉使用，有40%的浓水不能使用，水资源浪费严重，且经水处理后的软水中的盐离子含量仍较高，使得锅炉在长期的运行中仍然会出出现结垢的现象，不能满足锅炉长期稳定的运行。因此，研制开发一种结构合理、成本低、使用寿命长、运行稳定、能有效提高除盐效率和制水效率、大幅降低浓水比例的锅炉水处理设备是客观需要的。
发明内容
本实用新型的目的在于提供一种结构合理、成本低、使用寿命长、运行稳定、能有效提高除盐效率和制水效率、大幅降低浓水比例的锅炉水处理设备。
本实用新型的目的是这样实现的，包括预处理水系统和反渗透水系统，预处理水系统包括通过管道依次连通的原水箱、原水泵、多介质过滤器、活性炭过滤器和保安过滤器，反渗透水系统包括通过管道依次连通的第一增压泵、一级反渗透过滤器、储水箱、第二增压泵、二级反渗透过滤器和纯水箱，多介质过滤器和活性炭过滤器之间通过管道连通有电磁波发生器，保安过滤器和第一增压泵之间通过管道连通有软水器，二级发渗透过滤器和纯水箱之间通过管道依次连通有第三增压泵和混床过滤器;
混床过滤器包括支腿和安装在支腿上的罐体，罐体的顶部安装有进水管，底部安装有出水管，罐体的内部从上到下依次安装有上布水器、碱液分配器、阴离子交换树脂层、中间排水管、阳离子交换树脂层和下布水器，上布水器通过过渡锥与进水管相连，碱液分布器与安装在罐体壁上的进碱口连通，进碱口上安装有虹吸管，虹吸管通过碱进液管连接有碱液槽，出水管上分别连通有酸进液管和反冲洗管，酸进液管的一端连接有酸液槽，且出水管上安装有出水阀，碱进液管、酸进液管和反冲洗管上均安装有电磁阀。
与现有技术相比，本实用新型在原有水处理系统的基础上，在预处理系统中的多介质过滤器和活性炭过滤器之间增加电磁波发生器，电磁波发生器会产生电磁波，使得原水箱中的原水先经电磁波发生器产生的电磁波处理，能够避免水中的絮状物进入活性炭过滤器，影响活性炭过滤器的过滤效果，在保安过滤器和第一增压泵之间设置软水器，软水器能够去除水中的钙、镁等结垢离子，避免水中形成碳酸盐垢及硫酸盐垢，以提高一级反渗透过滤器的效果，同时在二级发渗透过滤器和纯水箱之间设置第三增压泵和混床过滤器，通过设置的混床过滤器，进入混床过滤器内的原水在阴阳离子树脂的作用下，能够快速、高效的除去水中的矿物盐，使制备得到的水PH接近中性且水质稳定、纯度高、另外，通过对混床过滤器结构的合理布置，在能实现净化水的情况下，还能自动实现阴阳离子树脂的再生，具有节能、省力、简便、高效的特点。本实用新型不仅结构简单、水处理能力强、使用寿命长，而且能够有效的提高原水的利用率和除盐效率，大幅的降低浓水的比例，与现有技术相比，原水的利用率能达到90%以上，浓水的比例降低在10%以下，完全能保证锅炉长期运行的要求，易于推广使用。
