申请日2018.07.16
公开(公告)日2019.03.01
IPC分类号C02F1/32
摘要
本实用新型属于垃圾渗滤液处理应用技术领域，具体公开了一种垃圾渗滤液深度处理装置，由垃圾渗滤液密封输送组件，及与圾渗滤液密封输送组件相配合使用的灭菌组件组成。本实用新型的一种垃圾渗滤液深度处理装置的有益效果在于：其设计结构合理，相配合使用的垃圾渗滤液密封输送组件和灭菌组件结构，能对垃圾渗滤液中的有害成分进行高效、稳定的处理灭除作业，达到了垃圾渗滤液的精准环保处理目的，实现了环保生产要求。
权利要求书

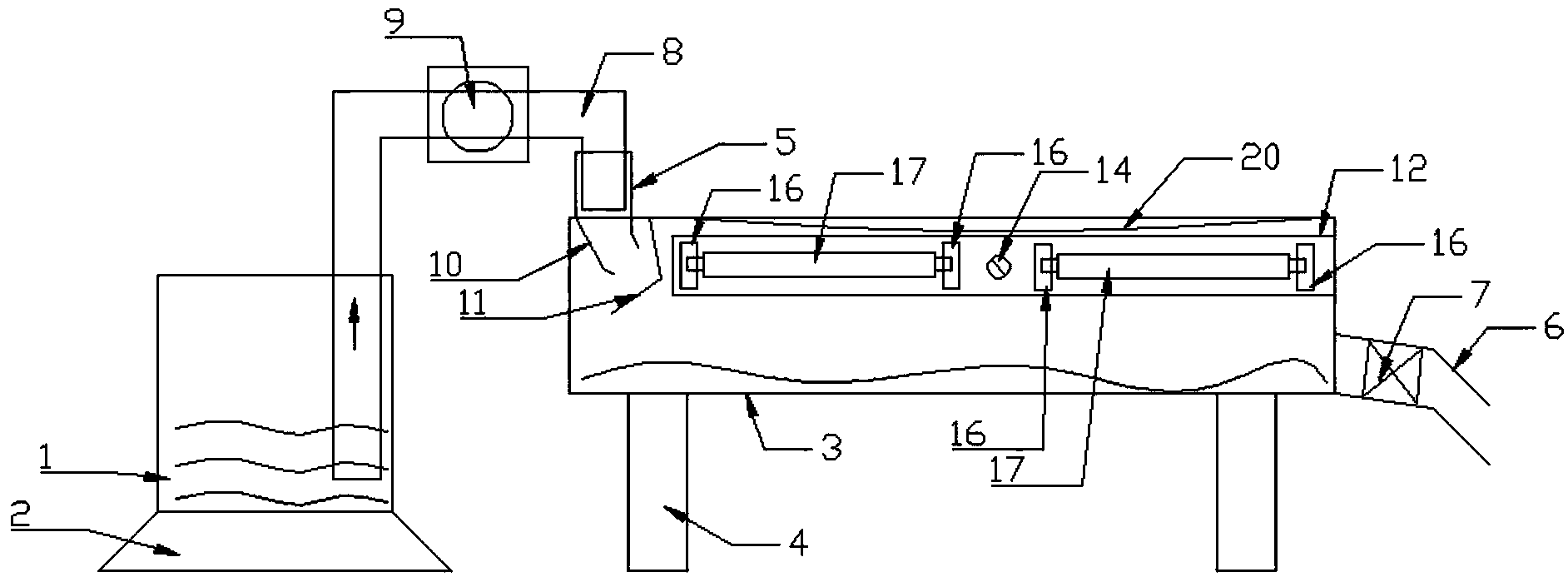

1.一种垃圾渗滤液深度处理装置，其特征在于：由垃圾渗滤液密封输送组件，及与圾渗滤液密封输送组件相配合使用的灭菌组件组成;所述垃圾渗滤液密封输送组件，包括渗滤液收集箱(1)，及设置在渗滤液收集箱(1)底部的收集箱底座(2)，及与渗滤液收集箱(1)相配合使用的密封灭菌箱(3)，及设置在密封灭菌箱(3)底部的灭菌箱支腿(4)，及设置在密封灭菌箱(3)一端上部的进料口(5)，及设置在密封灭菌箱(3)一端底部的出料口(6)，及设置在出料口(6)内的阀门(7)，及两端分别与渗滤液收集箱(1)、进料口(5)连接的输料管(8)，及设置在输料管(8)上的输料泵(9);所述灭菌组件，包括对称设置在密封灭菌箱(3)两侧内壁的第一紫外灯安装座(12)、第二紫外灯安装座(13)，其中，密封灭菌箱(3)的两侧分别设置有与第一紫外灯安装座(12)、第二紫外灯安装座(13)相配合使用的第一导线孔(14)、第二导线孔(15)，及分别设置在第一紫外灯安装座(12)、第二紫外灯安装座(13)内的两组第一紫外灯灯座(16)、两组第二紫外灯灯座(18)，及分别与两组第一紫外灯灯座(16)、两组第二紫外灯灯座(18)相配合使用的两组第一紫外杀菌灯(17)、两组第二紫外杀菌灯(19)。
2.根据权利要求1所述的一种垃圾渗滤液深度处理装置，其特征在于：所述垃圾渗滤液深度处理装置，还包括设置在密封灭菌箱(3)上部内壁的反光板(20)。
3.根据权利要求1所述的一种垃圾渗滤液深度处理装置，其特征在于：所述垃圾渗滤液深度处理装置，还包括设置在密封灭菌箱(3)内部一端且与进料口(5)相配合使用的辅助导流管(10)，及设置在密封灭菌箱(3)内部一端且与辅助导流管(10)相配合使用的L形导流板(11)。
说明书
一种垃圾渗滤液深度处理装置
技术领域
本实用新型属于垃圾渗滤液处理应用技术领域，具体涉及一种垃圾渗滤液深度处理装置，通过杀菌紫外灯结构，高效、稳定的灭除垃圾渗滤液中的有害成分。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。
城市垃圾填埋场渗滤液的处理一直是填埋场设计、运行和管理中非常棘手的问题，渗滤液是液体在填埋场重力流动的产物，主要来源于降水和垃圾本身的内含水。由于液体在流动过程中有许多因素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素等，所以渗滤液的性质在一个相当大的范围内变动。一般来说，其pH值在4～9之间，COD在2000～62000mg/L的范围内，BOD5从60～45000mg/L，重金属浓度和市政污水中重金属的浓度基本一致。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染，以保护环境为目的，对渗滤液进行处理是必不可少的。
用于垃圾渗滤液处理的设备有很多，而如何提供一种高效、稳定和环保的渗滤液处理装置是当前的主要研究方向。
因此，基于上述问题，本实用新型提供一种垃圾渗滤液深度处理装置。
实用新型内容
实用新型目的：本实用新型的目的是提供一种垃圾渗滤液深度处理装置，其设计结构合理，相配合使用的垃圾渗滤液密封输送组件和灭菌组件结构，能对垃圾渗滤液中的有害成分进行高效、稳定的处理灭除作业，达到了垃圾渗滤液的精准环保处理目的，实现了环保生产要求。
技术方案：本实用新型提供一种垃圾渗滤液深度处理装置，由垃圾渗滤液密封输送组件，及与圾渗滤液密封输送组件相配合使用的灭菌组件组成;所述垃圾渗滤液密封输送组件，包括渗滤液收集箱，及设置在渗滤液收集箱底部的收集箱底座，及与渗滤液收集箱相配合使用的密封灭菌箱，及设置在密封灭菌箱底部的灭菌箱支腿，及设置在密封灭菌箱一端上部的进料口，及设置在密封灭菌箱一端底部的出料口，及设置在出料口内的阀门，及两端分别与渗滤液收集箱、进料口连接的输料管，及设置在输料管上的输料泵;所述灭菌组件，包括对称设置在密封灭菌箱两侧内壁的第一紫外灯安装座、第二紫外灯安装座，其中，密封灭菌箱的两侧分别设置有与第一紫外灯安装座、第二紫外灯安装座相配合使用的第一导线孔、第二导线孔，及分别设置在第一紫外灯安装座、第二紫外灯安装座内的两组第一紫外灯灯座、两组第二紫外灯灯座，及分别与两组第一紫外灯灯座、两组第二紫外灯灯座相配合使用的两组第一紫外杀菌灯、两组第二紫外杀菌灯。
本技术方案的，所述垃圾渗滤液深度处理装置，还包括设置在密封灭菌箱上部内壁的反光板。
本技术方案的，所述垃圾渗滤液深度处理装置，还包括设置在密封灭菌箱内部一端且与进料口相配合使用的辅助导流管，及设置在密封灭菌箱内部一端且与辅助导流管相配合使用的L形导流板。
与现有技术相比，本实用新型的一种垃圾渗滤液深度处理装置的有益效果在于：其设计结构合理，相配合使用的垃圾渗滤液密封输送组件和灭菌组件结构，能对垃圾渗滤液中的有害成分进行高效、稳定的处理灭除作业，达到了垃圾渗滤液的精准环保处理目的，实现了环保生产要求。
