申请日2018.03.23
公开(公告)日2019.01.08
IPC分类号C02F3/30
摘要
一种农村生活污水无动力多级增氧处理排放提标装置，包括敞开式好氧箱，所述敞开式好氧箱一侧上部设有进水口，敞开式好氧箱内设有与进水口配合的无动力增氧布水器，敞开式好氧箱内远离进水口的一侧下部设有封闭式厌氧室，封闭式厌氧室顶部低于无动力增氧布水器，封闭式厌氧室顶部依次设有无动力增氧水车和无动力增氧沟板，无动力增氧水车设置在靠近进水口的一侧，封闭式厌氧室上设有连通无动力增氧沟板和封闭式厌氧室内部的厌氧室进水管，封闭式厌氧室侧壁上设有出水口，敞开式好氧箱内设有好氧菌，封闭式厌氧室内设有厌氧菌，它具有结构设计合理、无需动力输入、多级增加污水与好氧菌接触面积、成本低、生活污水处理效果好等优点。
权利要求书
1.一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：包括敞开式好氧箱，所述敞开式好氧箱一侧上部设有进水口，所述敞开式好氧箱内设有与进水口配合的无动力增氧布水器，所述敞开式好氧箱内远离进水口的一侧下部设有封闭式厌氧室，封闭式厌氧室顶部低于无动力增氧布水器，所述封闭式厌氧室顶部依次设有无动力增氧水车和无动力增氧沟板，无动力增氧水车设置在靠近进水口的一侧，所述封闭式厌氧室上设有连通无动力增氧沟板和封闭式厌氧室内部的厌氧室进水管，所述封闭式厌氧室侧壁上设有出水口，敞开式好氧箱内设有好氧菌，封闭式厌氧室内设有厌氧菌。
2.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述无动力增氧布水器远离进水口的一端正下方设有隔板，所述隔板两侧安装在敞开式好氧箱侧壁上，隔板上端高于封闭式厌氧室顶部，隔板下端与敞开式好氧箱内底部之间以及隔板与封闭式厌氧室之间设有进水通道。
3.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述无动力增氧布水器包括倾斜设置在敞开式好氧箱侧壁上的支撑板，所述支撑板上均匀设有若干通水孔，支撑板上对应每个通水孔远离进水口的一侧设有倒钩挡板。
4.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述无动力增氧水车包括水车支架，水车支架上设有转轴，转轴上均匀设有若干刮板，所述转轴下方的封闭式厌氧室顶部设有与刮板配合的挡板。
5.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述无动力增氧沟板包括若干竖向设置在封闭式厌氧室顶部的通道板，若干通道板形成S型进水通道，S型进水通道入口与无动力增氧水车配合，出口与厌氧室进水管连通。
6.根据权利要求5所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述封闭式厌氧室顶部对应S型进水通道的位置均匀设有若干倒V型板。
7.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述厌氧室进水管末端通到封闭式厌氧室底部。
8.根据权利要求1所述的一种农村生活污水无动力多级增氧处理排放提标装置，其特征在于：所述敞开式好氧箱内设有高活性纳米多金属微电解填料。
说明书
一种农村生活污水无动力多级增氧处理排放提标装置
技术领域：
本实用新型涉及污水处理技术领域，具体涉及一种基于三格式化粪池的农村生活污水处理排放提标装置。
背景技术：
目前，针对农村生活污水的处理主要采用三格式化粪池进行处理，三格式化粪池的使用对农村生活污水的处理起到了一定的作用，但其对生活污水的处理还停留在初级阶段，经三格式化粪池处理后的生活污水达不到排放标准，无法再利用，而且排放后还会对土壤及周围环境造成污染。
众所周知，污水经厌氧处理后再经好氧处理能够有效提高污水处理效果。但现有的好氧菌处理方式需要通过加氧泵持续不断的向污水内注氧，以保持污水内氧气浓度，这无疑增加好氧菌处理方式的成本，对于农村而言成本较高，负担较重，村民难以承担，导致农村普遍采用单一的厌氧菌处理方式，最终影响农村生活污水的处理效果。因此如何在降低好氧菌处理方式成本的前提下将好氧菌处理方式与厌氧菌处理方式(三格式化粪池)相结合成为解决农村生活污水处理的当务之急。
实用新型内容：
本实用新型的目的就是为了弥补现有技术的不足，提供了一种农村生活污水无动力多级增氧处理排放提标装置，它具有结构设计合理、无需动力输入、多级增加污水与好氧菌接触面积、成本低、生活污水处理效果好等优点，解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：

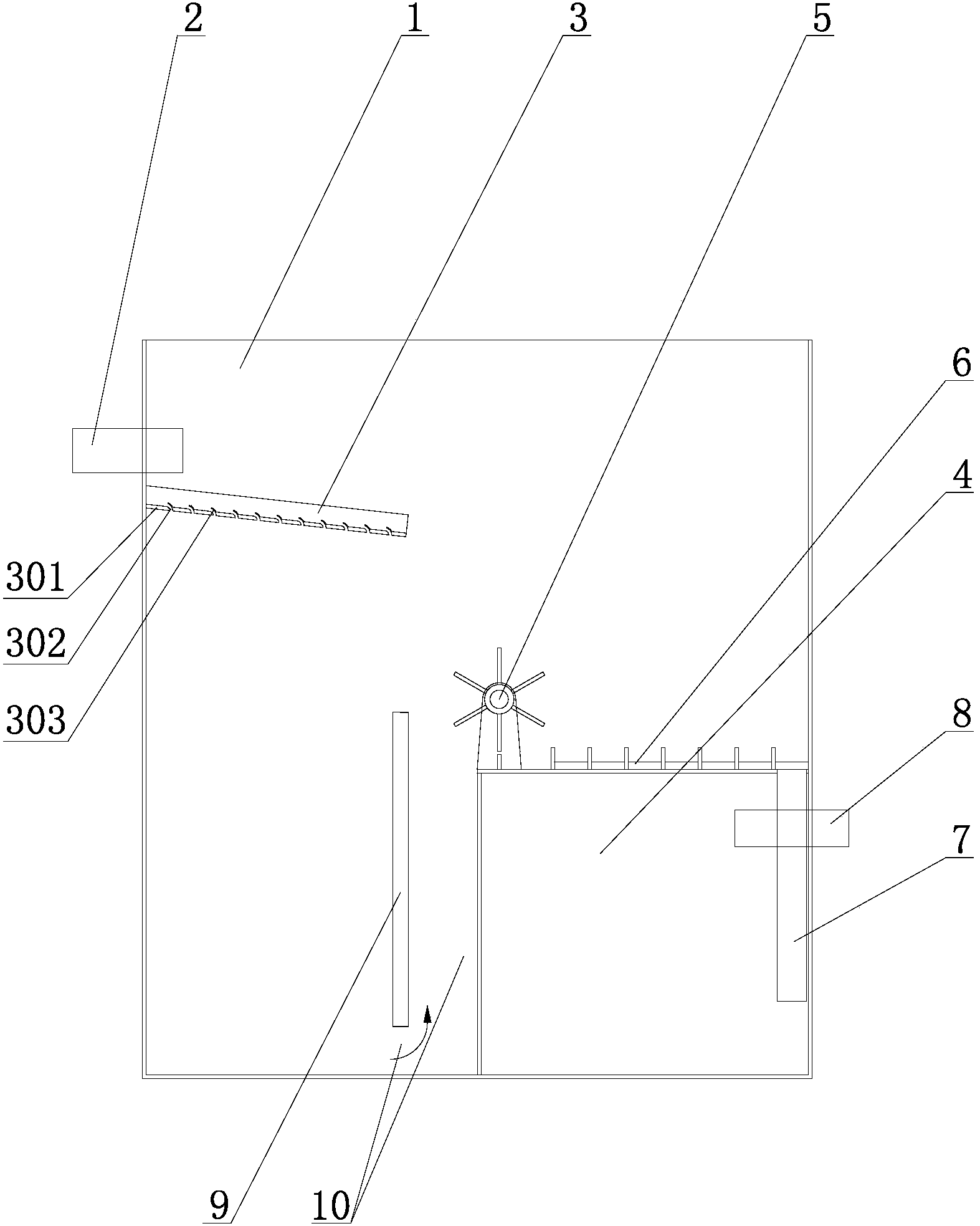

一种农村生活污水无动力多级增氧处理排放提标装置，包括敞开式好氧箱，所述敞开式好氧箱一侧上部设有进水口，所述敞开式好氧箱内设有与进水口配合的无动力增氧布水器，所述敞开式好氧箱内远离进水口的一侧下部设有封闭式厌氧室，封闭式厌氧室顶部低于无动力增氧布水器，所述封闭式厌氧室顶部依次设有无动力增氧水车和无动力增氧沟板，无动力增氧水车设置在靠近进水口的一侧，所述封闭式厌氧室上设有连通无动力增氧沟板和封闭式厌氧室内部的厌氧室进水管，所述封闭式厌氧室侧壁上设有出水口，敞开式好氧箱内设有好氧菌，封闭式厌氧室内设有厌氧菌。
所述无动力增氧布水器远离进水口的一端正下方设有隔板，所述隔板两侧安装在敞开式好氧箱侧壁上，隔板上端高于封闭式厌氧室顶部，隔板下端与敞开式好氧箱内底部之间以及隔板与封闭式厌氧室之间设有进水通道。
所述无动力增氧布水器包括倾斜设置在敞开式好氧箱侧壁上的支撑板，所述支撑板上均匀设有若干通水孔，支撑板上对应每个通水孔远离进水口的一侧设有倒钩挡板。
所述无动力增氧水车包括水车支架，水车支架上设有转轴，转轴上均匀设有若干刮板，所述转轴下方的封闭式厌氧室顶部设有与刮板配合的挡板。
所述无动力增氧沟板包括若干竖向设置在封闭式厌氧室顶部的通道板，若干通道板形成S型进水通道，S型进水通道入口与无动力增氧水车配合，出口与厌氧室进水管连通。
所述封闭式厌氧室顶部对应S型进水通道的位置均匀设有若干倒V型板。
所述厌氧室进水管末端通到封闭式厌氧室底部。
所述敞开式好氧箱内设有高活性纳米多金属微电解填料。
本实用新型采用上述方案，针对现有农村生活污水处理存在的技术问题，在现有三格式化粪池的基础上，设计了一种农村生活污水无动力多级增氧处理排放提标装置，通过设计敞开式好氧箱和封闭式厌氧室，将进水口与现有三格式化粪池出口相连，对现有三格式化粪池处理后的污水进行无动力的好氧菌处理和厌氧菌处理，进而实现生活污水处理达到排放标准，敞开式好氧箱可以实现通过阳光中的紫外线对污水进行杀菌，例如大肠杆菌;通过设计无动力增氧布水器、无动力增氧水车和无动力增氧沟板，实现三级增氧，进而实现无需动力就可实现增大污水与氧气接触面积，从而提高污水处理效率和效果;本申请的农村生活污水无动力多级增氧处理排放提标装置在充分利用现有三格式化粪池的情况下，进一步对三格式化粪池排出的水进行无需动力的好氧处理和厌氧处理，具有成本低、污水处理效果好和污水处理效率高的优点，便于在农村推广使用。
