申请日2013.06.28
公开(公告)日2013.11.27
IPC分类号C02F103/36; C02F9/04
摘要
一种用于醋酸仲丁酯生产中的污水过滤器。主要用来解决现有过滤器处理含醋酸的生产污水时过滤效果不好易发生滤料板结的问题。其特征在于：在罐体内的上部固定有一个活性炭过滤单元，在罐体内的中部固定有酸碱反应过滤单元;活性炭过滤单元由上层隔板、带有导液孔的下层隔板以及若干个电热过滤筒连接后构成，电热过滤筒固定于上层隔板的孔道中;电热过滤筒由电热外筒和过滤内筒组成，筒的中间填装活性炭填料;酸碱反应过滤单元由滤料挡网、石灰石滤料以及位于滤料层下方的三通式反冲洗配水管构成;三通式反冲洗配水管的出水口与出水管相连通。本种过滤器针对污水中含醋酸的特性设计，过滤效果好且能克服滤料板结、憋压、跑料的问题。
权利要求书

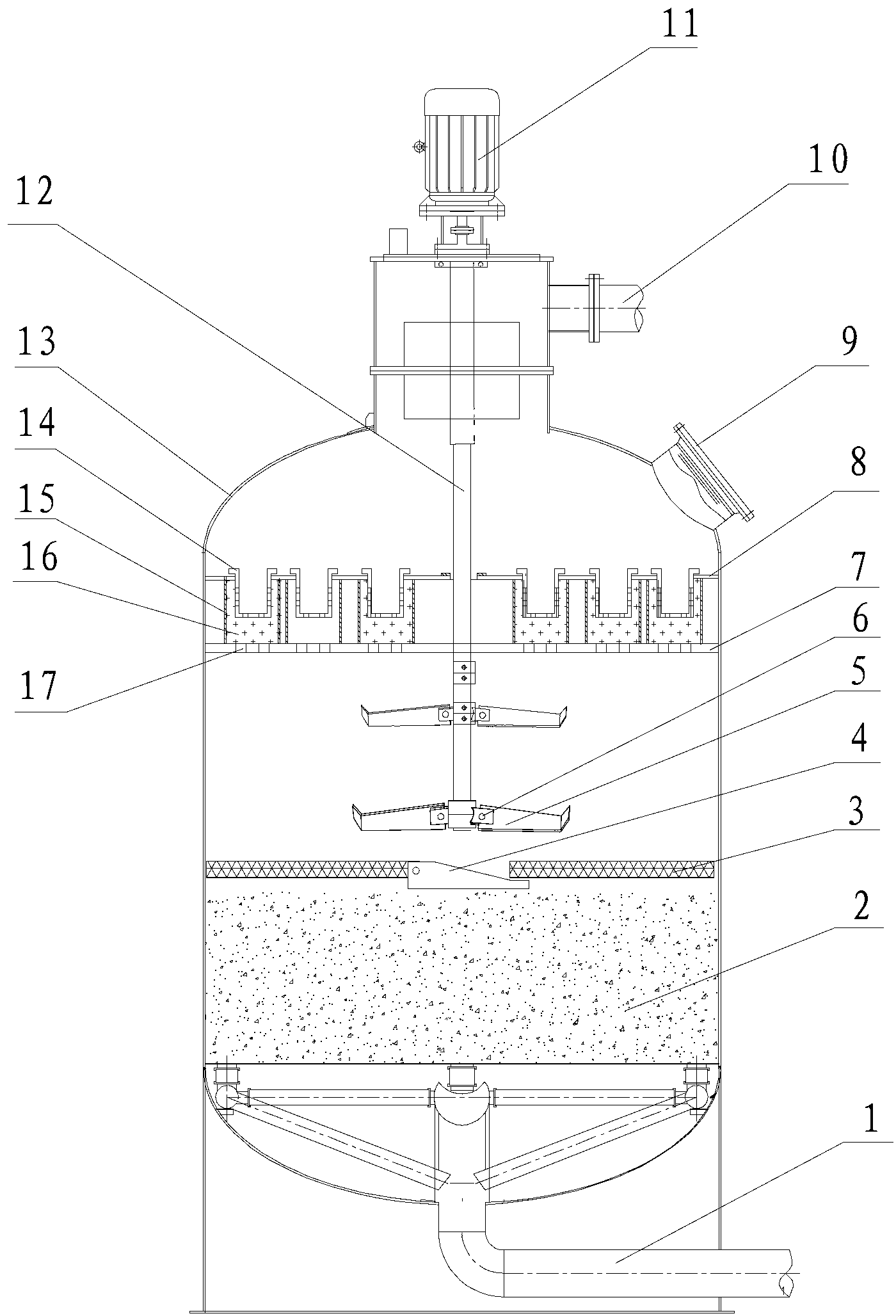

1.一种用于醋酸仲丁酯生产中的污水过滤器，包括带有进水管(10)和出水管(1)的罐体(13)，在所述罐体的顶部开有用于检修的人孔(9)，其特征在于：在所述罐体(13)内的上部固定有一个活性炭过滤单元，在所述罐体(13)内的中部固定有一个采用石灰石为滤料的酸碱反应过滤单元;
其中，所述活性炭过滤单元由上层隔板(8)、带有导液孔(17)的下层隔板(7)以及若干个电热过滤筒连接后构成，电热过滤筒固定于上层隔板(8)的孔道中;其中，所述电热过滤筒由电热外筒(15)和过滤内筒(14)组成，在所述过滤内筒(14)和电热外筒(15)的中间填装活性炭填料(16)，所述电热外筒(15)和过滤内筒(14)的筒壁上均开有供液流通过的孔;
所述酸碱反应过滤单元由滤料挡网(3)、石灰石滤料(2)以及位于滤料层下方的三通式反冲洗配水管构成;
所述三通式反冲洗配水管的出水口与出水管(1)相连通。
2.根据权利要求1所述的用于醋酸仲丁酯生产中的污水过滤器，其特征在于：所述污水过滤器还包括一个滤料搅拌单元，所述滤料搅拌单元由电动机(11)、伸缩式连杆(12)以及桨片(5)构成;其中，伸缩式连杆(12)的顶端伸出罐体(13)外与电动机(11)通过联轴器同轴连接，桨片(5)与伸缩式连杆(12)的底端通过卡簧铰接在转轴(6)上;
所述滤料挡网(3)的中央开有一个矩形入口，单向阀板(4)固定在此入口处。
说明书
用于醋酸仲丁酯生产中的污水 过滤器
技术领域
本实用新型涉及一种对含醋酸污水的过滤处理装置。
背景技术
目前在采用醋酸-丁烯加成法生产醋酸仲丁酯的生产过程中，需要将过量醋酸与醋酸仲丁酯分离，由于两种物质的相对挥发度接近于1，普通精馏很难实现对两者的分离，所以一般采用共沸精馏塔添加水作为共沸剂的方式进行分离。这样做，虽然解决了醋酸与醋酸仲丁酯分离的问题，但是，引发的新问题就是回收利用后的醋酸需要与水分离，虽然有醋酸回收装置，但是，经过该装置所完成的分离经常会发生分离不彻底的现象，导致排出的废水中仍然含有少量醋酸。对于这部分生产污水，由于所含的醋酸具有一定的腐蚀性，所以必须进行进一步的处理使得最终排出的污水水质能够达标而不污染环境。经过较长时间的应用后发现，现有的过滤器由于并未结合处理醋酸的特点而设计，不但过滤效果不好，而且易发生滤料板结以及反冲洗憋压、跑料等问题，影响了污水处理效率，处理完毕的系统出水难以达标。
发明内容
为了解决背景技术提出的现有技术问题，本实用新型提供了一种用于醋酸仲丁酯生产中的污水过滤器，本种污水过滤器针对污水中含醋酸的特性设计，过滤效果好且能克服滤料板结、憋压、跑料的问题。
本实用新型的技术方案是：该种用于醋酸仲丁酯生产中的污水过滤器，包括带有进水管和出水管的罐体，在所述罐体的顶部开有用于检修的人孔，其独特之处在于：在所述罐体内的上部固定有一个活性炭过滤单元，在所述罐体内的中部固定有一个采用石灰石为滤料的酸碱反应过滤单元;
其中，所述活性炭过滤单元由上层隔板、带有导液孔的下层隔板以及若干个电热过滤筒连接后构成，电热过滤筒固定于上层隔板的孔道中;其中，所述电热过滤筒由电热外筒和过滤内筒组成，在所述过滤内筒和电热外筒的中间填装活性炭填料，所述电热外筒和过滤内筒的筒壁上均开有供液流通过的孔;所述酸碱反应过滤单元由滤料挡网、石灰石滤料以及位于滤料层下方的三通式反冲洗配水管构成;所述三通式反冲洗配水管的出水口与出水管相连通。
另外，为克服滤料板结的问题，所述污水过滤器还包括一个滤料搅拌单元。所述滤料搅拌单元由电动机、伸缩式连杆以及桨片构成;其中，伸缩式连杆的顶端伸出罐体外与电动机通过联轴器同轴连接，桨片与伸缩式连杆的底端通过卡簧铰接在转轴上;滤料挡网的中央开有一个矩形入口，单向阀板固定在此入口处。
本实用新型具有如下有益效果：本种过滤器同时具有活性炭过滤单元和酸碱反应过滤单元，而且，活性炭过滤单元具有可控制的电加热功能，这样，污水中的醋酸能够在活性炭的吸附作用和石灰石滤料的酸碱反应作用下被充分吸附和中和，从而保证了过滤效果。当活性炭达到饱和吸附容量时，启动反冲洗流程，同时启动活性炭过滤单元中的电加热功能，这样，水流反向冲刷活性炭层，使其中吸附的醋酸脱附随反冲洗水流走，吸附性能得以恢复。当石灰石滤料发生板结时，下放滤料搅拌单元中的伸缩式连杆，使桨片折叠收缩后向下推动滤料挡网中央的单向阀板而进入滤料层，桨片打开后启动电动机即可完成对滤料的搅拌，使板结现象消失。在本种过滤器中增设的上层隔板、下层隔板以及电热过滤筒的结构可有效防止对滤料进行反冲洗时憋压、跑料的问题。
