申请日2013.06.28
公开(公告)日2013.11.27
IPC分类号C02F11/12
摘要
本实用新型公开了一种具有调速功能的污泥烘干机的破碎与清理装置，包括烘干筒、十字转动杆、传感器、微处理器和伺服电机，十字转动杆设置在烘干筒内，传感器设置在十字转动杆的中部，伺服电机设置在烘干筒外侧，十字转动杆与伺服电机的转轴连接，十字转动杆的末端设置有破碎片，传感器的信号输出端与微处理器的信号输入端连接，微处理器的控制信号输出端与伺服电机的控制信号输入端连接。本实用新型具有调速功能的污泥烘干机的破碎与清理装置，传感器将检测到的污泥块的大小的信号传输至微处理器，微处理器控制破碎与清理装置的转动速度，破碎片上的破碎棱能将大块的污泥块破碎，同时破碎片上的清理导向棱能更快捷的将污泥块送至出料口。
权利要求书
1.一种具有调速功能的污泥烘干机的破碎与清理装置，包括烘干筒，其特征在于：还包括十字转动杆、传感器、微处理器和伺服电机，所述十字转动杆设置在所述烘干筒内，所述传感器设置在所述十字转动杆的中部，所述伺服电机设置在所述烘干筒外侧，所述十字转动杆与所述伺服电机的转轴连接，所述十字转动杆的末端设置有破碎片，所述传感器的信号输出端与所述微处理器的信号输入端连接，所述微处理器的控制信号输出端与所述伺服电机的控制信号输入端连接。
2.根据权利要求1所述的具有调速功能的污泥烘干机的破碎与清理装置，其特征在于：所述破碎片上设置有破碎棱和清理导向棱。
3.根据权利要求1所述的具有调速功能的污泥烘干机的破碎与清理装置，其特征在于：所述传感器为光电传感器。
说明书

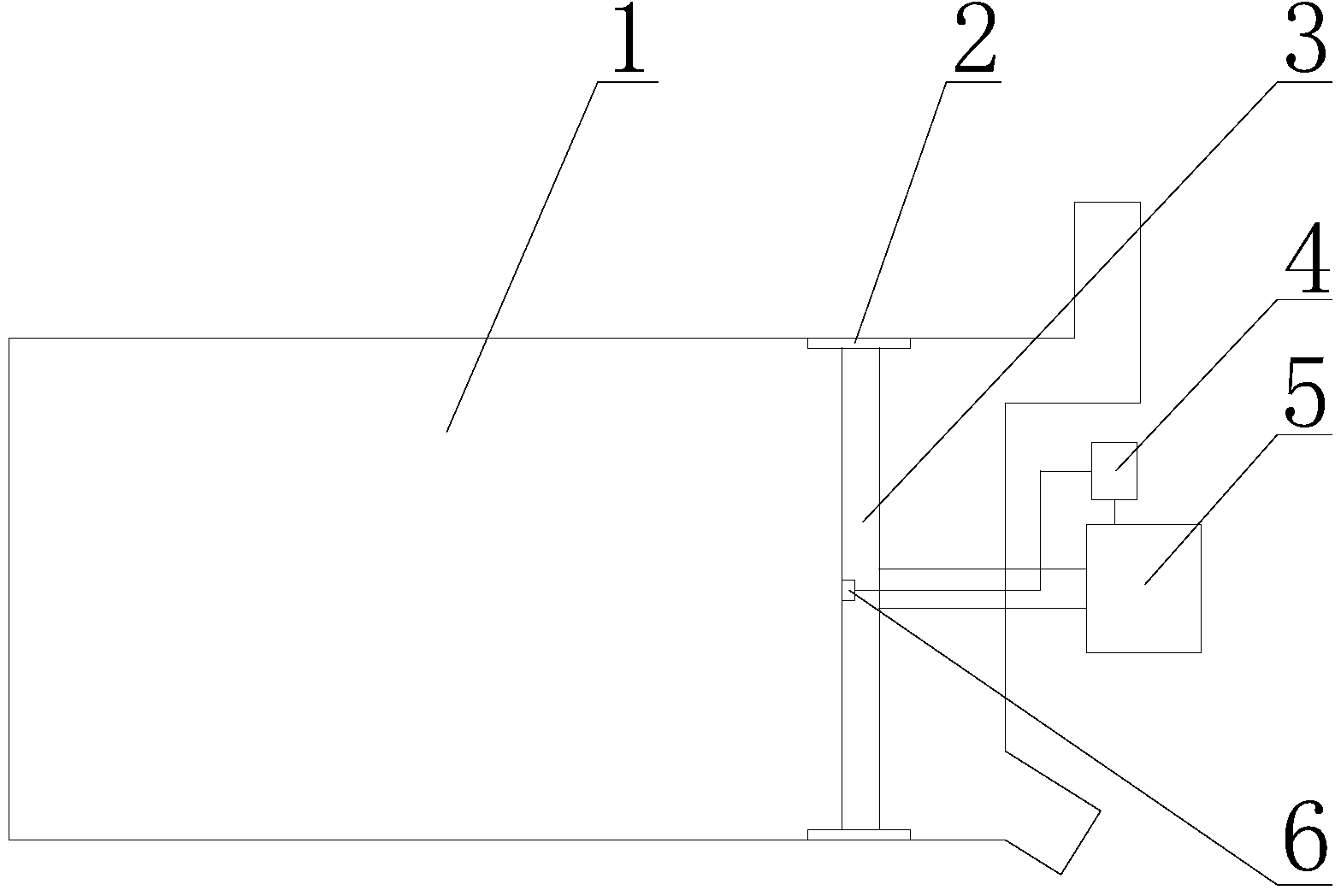

具有调速功能的污泥烘干机的破碎与清理装置
技术领域
本实用新型涉及一种污泥 烘干机，尤其涉及一种具有调速功能的污泥烘干机的破碎与清理装置。
背景技术
污泥烘干机适用于污泥的干化处理，干化处理后使污泥农用、作为燃料使用，乃至为减少填埋场地等成为可能。现如今很多污泥烘干机不具备破碎装置，如果出现较大的污泥块可能将烘干筒的出料口堵塞，使污泥烘干机不能正常工作，即使是某些具备了破碎装置的污泥烘干机采用的也是固定转速的破碎装置，当干化污泥不需要破碎时，破碎装置仍然继续工作，造成能源的浪费。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种具有调速功能的污泥烘干机的破碎与清理装置。
本实用新型通过以下技术方案来实现上述目的：一种具有调速功能的污泥烘干机的破碎与清理装置，包括烘干筒，所述装置还包括十字转动杆、传感器、微处理器和伺服电机，所述十字转动杆设置在所述烘干筒内，所述传感器设置在所述十字转动杆的中部，所述伺服电机设置在所述烘干筒外侧，所述十字转动杆与所述伺服电机的转轴连接，所述十字转动杆的末端设置有破碎片，所述传感器的信号输出端与所述微处理器的信号输入端连接，所述微处理器的控制信号输出端与所述伺服电机的控制信号输入端连接。具体地，所述破碎片上设置有破碎棱和清理导向棱。具体地，所述传感器为光电传感器。
本实用新型的有益效果在于：
本实用新型具有调速功能的污泥烘干机的破碎与清理装置，光电传感器将检测到的污泥块的大小的信号传输至微处理器，微处理器通过控制伺服电机的转速来控制破碎与清理装置的转动速度，破碎片上的破碎棱能将大块的污泥块破碎，同时破碎片上的清理导向棱能更快捷的将污泥块送至出料口。
