申请日2018.04.20
公开(公告)日2019.04.23
IPC分类号B01D29/96; B01D29/56; B01D29/03
摘要
本实用新型提供一种具有多级过滤功能的污水处理设备，涉及污水处理领域。该具有多级过滤功能的污水处理设备，包括过滤箱体，过滤箱体的左侧贯穿连接有进水管，过滤箱体的右侧贯穿连接有出水管，过滤箱体顶部的两侧均固定连接有支撑杆，支撑杆的内腔开设有滑槽。该具有多级过滤功能的污水处理设备，通过设置电机、螺纹转轴、圆杆、移动板和连接板，达到了将升降板提升的目的，连接在升降板底部的夹板也同时向上移动，带动过滤板向上移动，无需工人手动拿起过滤板，减轻了工人的劳动强度，方便对于过滤板的清洗，达到了清洗效果好的目的，有利于提高污水处理效率，污水处理达标，有利于社会的进步，便于推广和使用。
权利要求书

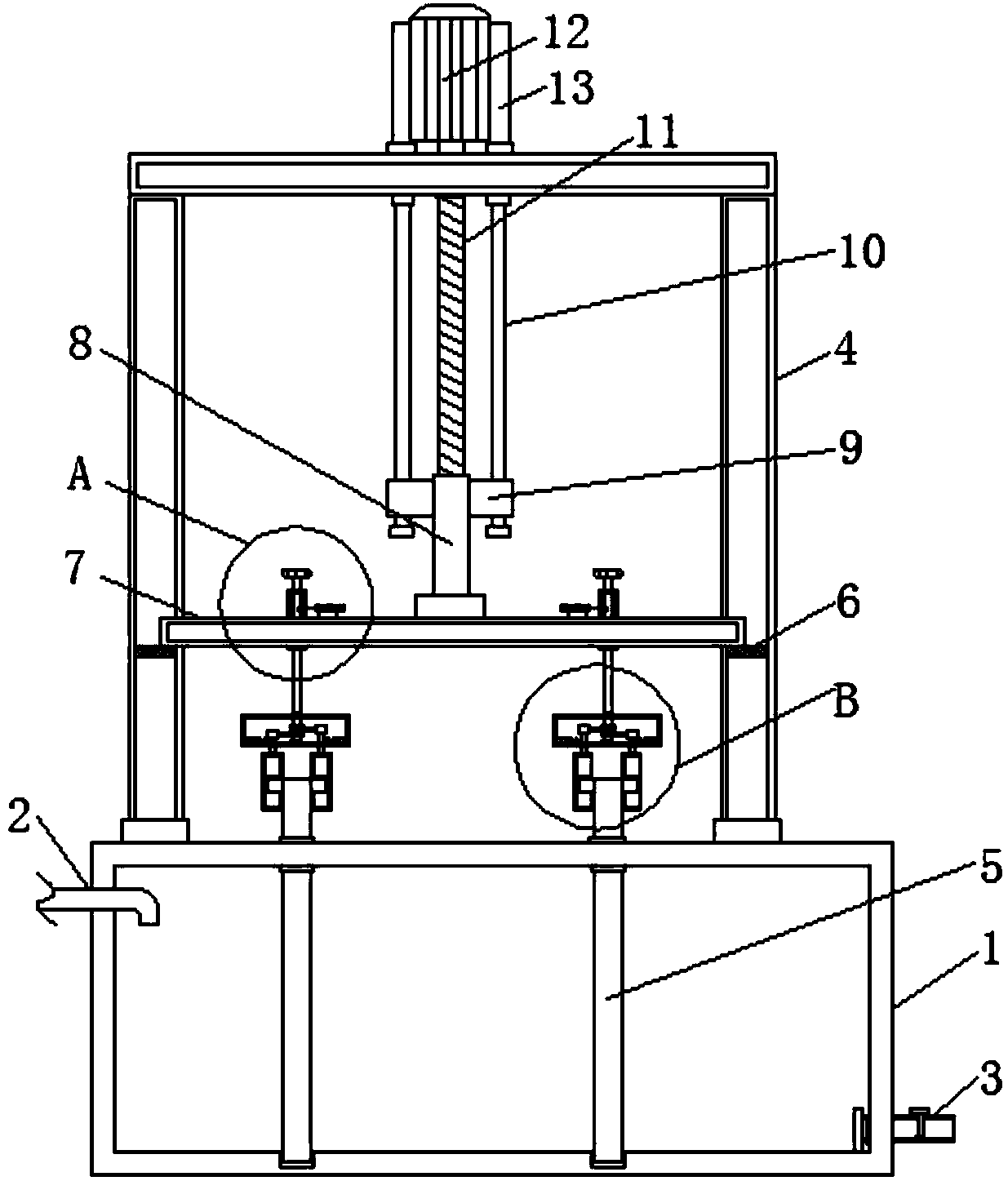

1.一种具有多级过滤功能的污水处理设备，包括过滤箱体(1)，过滤箱体(1)的左侧贯穿连接有进水管(2)，过滤箱体(1)的右侧贯穿连接有出水管(3)，其特征在于：所述过滤箱体(1)顶部的两侧均固定连接有支撑杆(4)，支撑杆(4)的内腔开设有滑槽，滑槽的底部连接有限位板(6)，限位板(6)的顶部活动连接有升降板(7)，支撑杆(4)的顶部固定连接有支撑板，支撑板的中部贯穿有螺纹转轴(11)，螺纹转轴(11)的顶部转动连接有电机(12)，电机(12)的两侧均连接有固定板(13)，固定板(13)的底部与支撑板的顶部固定连接，螺纹转轴(11)的底部贯穿螺纹连接有移动板(9)，移动板(9)两侧的内腔均贯穿活动连接有圆杆(10)，圆杆(10)的顶部与支撑板的底部固定连接，移动板(9)的正面固定连接有连接板(8)，连接板(8)的底部与升降板(7)的顶部固定连接，升降板(7)内腔的两侧均贯穿连接有套管(14)，套管(14)的内腔贯穿有转轴(15)，转轴(15)的顶部焊接有转盘(16)，左侧套管(14)的右侧贯穿有插销(22)，插销(22)的右侧连接有压缩套管，压缩套管的外表面套接有压缩弹簧(20)，压缩弹簧(20)的右侧连接有空箱(18)，压缩套管的右侧连接有拉杆(19)，拉杆(19)的右侧连接有拉把(21)，空箱(18)的底部连接有垫块(17)，垫块(17)的底部与升降板(7)的顶部固定连接，转轴(15)的底部连接有夹具箱(29)，且转轴(15)的底部插入夹具箱(29)的内腔，转轴(15)的底部转动连接有轴承，轴承的底部固定连接在夹具箱(29)内腔的底部，转轴(15)插入夹具箱(29)的外表面套接有两个绕线圈(31)，绕线圈(31)的外表面缠绕有拉绳(30)，拉绳(30)的另一端连接有套环(26)，套环(26)的内腔贯穿有活动杆(25)，活动杆(25)远离绕线圈(31)的一侧连接有伸缩管(27)，伸缩管(27)的外表面套接有弹簧(28)，活动杆(25)的底部贯穿夹具箱(29)内腔的底部，且活动杆(25)的底部固定连接夹板(24)，夹板(24)的中部开设有凹槽，凹槽的内腔接触有凸块(23)，左侧两个凸块(23)相对面的一侧连接有过滤板(5)，过滤板(5)的底部插入过滤箱体(1)的内腔。
2.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述转轴(15)的外表面开设有凹槽，凹槽的内腔插入有插销(22)。
3.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述过滤箱体(1)内腔的底部开设有插槽，过滤箱体(1)顶部的两侧均开设有插孔，过滤箱体(1)正面和背面的板体均开设有滑动槽。
4.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述两个支撑杆(4)相对面的一侧开设有滑槽，两个滑槽通过升降板(7)相连接。
5.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述圆杆(10)的底部和螺纹转轴(11)的底部均焊接有限位环，三个限位环处于同一个水平面上。
6.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述空箱(18)内腔的两侧均贯穿有圆筒，左侧圆筒的内腔贯穿有插销(22)，右侧圆筒的内腔贯穿有拉杆(19)，且两个圆筒处于同一个水平面上。
7.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于：所述夹具箱(29)的底部开设有滑槽，滑槽的内腔，贯穿有活动杆(25)。
说明书
一种具有多级过滤功能的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有多级过滤功能的污水处理设备。
背景技术
污水处理设备主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用，在总结国内外先进经验的基础上，不断改进污水处理工艺，促进了污水处理设备的大发展。
如中国专利公开的“一种多级污水处理设备”(专利号：201720562680.5)，污水处理池内由上到下依次设置的初级过滤网、砂石过滤层、钢丝滤网、棉布过滤层、矿物质处理装置、过滤筛、分隔层、膜生物净化箱，设有多级过滤系统，对污水的过滤效果好;设有膜生物净化箱，对污水的过滤效率高，膜生物净化箱侧壁设有加热器和温度传感器，方便对净化箱温度进行控制，但是对于大型污水处理设备，会导致过滤网清洗麻烦，且清洗的不干净，导致污渍堵塞过滤网孔，不利于污水的处理，污水处理不达标，给环境带来污染，不利于社会的发展进步。
实施新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有多级过滤功能的污水处理设备，解决了过滤网清洗麻烦，且清洗的不干净，导致污渍堵塞过滤网孔，不利于污水的处理，污水处理不达标，给环境带来污染，不利于社会发展进步的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有多级过滤功能的污水处理设备，包括过滤箱体，过滤箱体的左侧贯穿连接有进水管，过滤箱体的右侧贯穿连接有出水管，过滤箱体顶部的两侧均固定连接有支撑杆，支撑杆的内腔开设有滑槽，滑槽的底部连接有限位板，限位板的顶部活动连接有升降板，支撑杆的顶部固定连接有支撑板，支撑板的中部贯穿有螺纹转轴，螺纹转轴的顶部转动连接有电机，电机的两侧均连接有固定板，固定板的底部与支撑板的顶部固定连接，螺纹转轴的底部贯穿螺纹连接有移动板，移动板两侧的内腔均贯穿活动连接有圆杆，圆杆的顶部与支撑板的底部固定连接，移动板的正面固定连接有连接板，连接板的底部与升降板的顶部固定连接，升降板内腔的两侧均贯穿连接有套管，套管的内腔贯穿有转轴，转轴的顶部焊接有转盘，左侧套管的右侧贯穿有插销，插销的右侧连接有压缩套管，压缩套管的外表面套接有压缩弹簧，压缩弹簧的右侧连接有空箱，压缩套管的右侧连接有拉杆，拉杆的右侧连接有拉把，空箱的底部连接有垫块，垫块的底部与升降板的顶部固定连接，转轴的底部连接有夹具箱，且转轴的底部插入夹具箱的内腔，转轴的底部转动连接有轴承，轴承的底部固定连接在夹具箱内腔的底部，转轴插入夹具箱的外表面套接有两个绕线圈，绕线圈的外表面缠绕有拉绳，拉绳的另一端连接有套环，套环的内腔贯穿有活动杆，活动杆远离绕线圈的一侧连接有伸缩管，伸缩管的外表面套接有弹簧，活动杆的底部贯穿夹具箱内腔的底部，且活动杆的底部固定连接夹板，夹板的中部开设有凹槽，凹槽的内腔接触有凸块，左侧两个凸块相对面的一侧连接有过滤板，过滤板的底部插入过滤箱体的内腔。
优选的，所述转轴的外表面开设有凹槽，凹槽的内腔插入有插销。
优选的，所述过滤箱体内腔的底部开设有插槽，过滤箱体顶部的两侧均开设有插孔，过滤箱体正面和背面的板体均开设有滑动槽。
优选的，所述两个支撑杆相对面的一侧开设有滑槽，两个滑槽通过升降板相连接。
优选的，所述圆杆的底部和螺纹转轴的底部均焊接有限位环，三个限位环处于同一个水平面上。
优选的，所述空箱内腔的两侧均贯穿有圆筒，左侧圆筒的内腔贯穿有插销，右侧圆筒的内腔贯穿有拉杆，且两个圆筒处于同一个水平面上。
优选的，所述夹具箱的底部开设有滑槽，滑槽的内腔，贯穿有活动杆。
(三)有益效果
本实用新型提供了一种具有多级过滤功能的污水处理设备。具备以下有益效果：
1、该具有多级过滤功能的污水处理设备，通过设置电机、螺纹转轴、圆杆、移动板和连接板，达到了将升降板提升的目的，连接在升降板底部的夹板也同时向上移动，带动过滤板向上移动，无需工人手动拿起过滤板，减轻了工人的劳动强度，方便对于过滤板的清洗，达到了清洗效果好的目的，有利于提高污水处理效率，污水处理达标，有利于社会的进步，便于推广和使用。
2、该具有多级过滤功能的污水处理设备，通过设置转轴、绕线圈、套环、拉绳、活动杆、夹板、伸缩管、夹具箱和凸块，通过转动转盘，带动转轴转动，转轴带动绕线轮转动，在拉绳和活动杆的作用下，带动两块夹板相互靠拢，使得凸块插入凹槽的内腔，夹板对过滤板起到了夹紧的作用，方便过滤板的上升，减轻了工人的劳动强度，有利于提高工人的劳动积极性，提供一个良好的工作环境。
