申请日2018.04.11
公开(公告)日2019.04.19
IPC分类号E03F5/14
摘要
本实用新型公开了一种工业污水过滤防堵栅栏，包括栅栏本体、网衣、固定底座和支撑柱，栅栏本体的上表面通过螺钉固定连接有网衣，栅栏本体的下方焊接有固定底座，栅栏本体的左右两侧均通过螺钉固定连接有支撑柱。同时在工业污水过滤防堵栅栏的中部设有一个自动清洗装置，当栅栏的杂质过多压力过大的时候感应板就会触动，然后自动清洗装置内部的加压泵就会抽取水源传递给旋转高压喷头，通过在抽水的过程中加压泵会对水增加压力，使得水从旋转高压喷头的清洗效率更高，同时高压喷头可以进行旋转让其能够喷射到栅栏的各个位置，将其上面的杂质给冲洗下去。
权利要求书

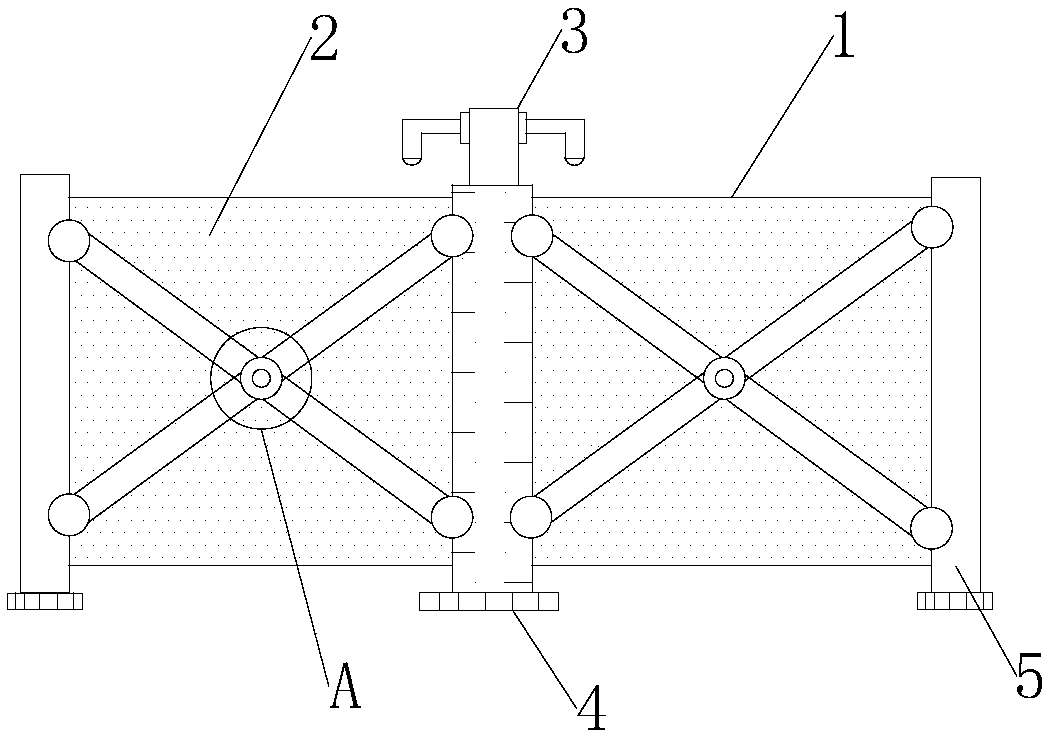

1.一种工业污水过滤防堵栅栏，包括栅栏本体(1)、网衣(2)、固定底座(4)和支撑柱(5)，所述栅栏本体(1)的上表面通过螺钉固定连接有网衣(2)，所述栅栏本体(1)的下方焊接有固定底座(4)，所述栅栏本体(1)的左右两侧均通过螺钉固定连接有支撑柱(5)，其特征在于：所述栅栏本体(1)的前端转动连接有伸缩杆(101)，所述伸缩杆(101)的中部转动连接有旋转轴承(102)，所述栅栏本体(1)的中部焊接有自动喷洗装置(3)，所述自动喷洗装置(3)的上方通过螺钉固定连接有旋转高压喷头(301)，所述自动喷洗装置(3)的内壁左右两侧均焊接有感应板(302)，所述自动喷洗装置(3)的内部焊接有加压泵(303)。
2.根据权利要求1所述的一种工业污水过滤防堵栅栏，其特征在于：所述伸缩杆(101)分为上下两部分，且两部分之间相互契合在一起。
3.根据权利要求1所述的一种工业污水过滤防堵栅栏，其特征在于：所述旋转轴承(102)呈“圆盘”状设置，且中部为圆形的中空状。
4.根据权利要求1所述的一种工业污水过滤防堵栅栏，其特征在于：所述旋转高压喷头(301)数量为两个，且每个喷头上各有四个喷嘴。
5.根据权利要求1所述的一种工业污水过滤防堵栅栏，其特征在于：所述感应板(302)的厚度为一点四厘米，且每一块厚度都为自动喷洗装置(3)厚度的四分之一。
6.根据权利要求1所述的一种工业污水过滤防堵栅栏，其特征在于：所述加压泵(303)厚度为二点八厘米。
说明书
一种工业污水过滤防堵栅栏
技术领域
本实用新型涉及汽车栅栏领域，具体为一种工业污水过滤防堵栅栏。
背景技术
栅栏在我们的生产和生活中应用十分广泛，有花园栅栏，公路栅栏，市政栅栏等等。目前，在很多城市流行私家别墅和庭院栅栏，多以木制板材为主。由栅栏板、横带板、栅栏柱三部分组成。一般高度在0.5～2米之间。造型各异，一般以装饰、简易防护为主要安装目的，在欧美十分流行。
但现有的栅栏用于工业污水的时候十分容易因为污水中杂质的堆积，造成栅栏上的堵塞从而造成一系列的麻烦，且现有的栅栏因为其体积的原因在拆卸安装和使用范围方面较为不便。
所以，如何设计一种工业污水过滤防堵栅栏，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种工业污水过滤防堵栅栏，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水过滤防堵栅栏，包括栅栏本体、网衣、固定底座和支撑柱，所述栅栏本体的上表面通过螺钉固定连接有网衣，所述栅栏本体的下方焊接有固定底座，所述栅栏本体的左右两侧均通过螺钉固定连接有支撑柱，所述栅栏本体的前端转动连接有伸缩杆，所述伸缩杆的中部转动连接有旋转轴承，所述栅栏本体的中部焊接有自动喷洗装置，所述自动喷洗装置的上方通过螺钉固定连接有旋转高压喷头，所述自动喷洗装置的内壁左右两侧均焊接有感应板，所述自动喷洗装置的内部焊接有加压泵。
进一步的，所述伸缩杆分为上下两部分，且两部分之间相互契合在一起。
进一步的，所述旋转轴承呈“圆盘”状设置，且中部为圆形的中空状。
进一步的，所述旋转高压喷头数量为两个，且每个喷头上各有四个喷嘴。
进一步的，所述感应板的厚度为一点四厘米，且每一块厚度都为自动喷洗装置厚度的四分之一。
进一步的，所述加压泵厚度为二点八厘米。
与现有技术相比，本实用新型的有益效果是：该种工业污水过滤防堵栅栏在其中部设有一个自动清洗装置，当栅栏的杂质过多压力过大的时候感应板就会触动，然后自动清洗装置内部的加压泵就会抽取水源传递给旋转高压喷头，通过在抽水的过程中加压泵会对水增加压力，使得水从旋转高压喷头的清洗效率更高，同时高压喷头可以进行旋转让其能够喷射到栅栏的各个位置，将其上面的杂质给冲洗下去，相比之下这样设置能够使得栅栏不会发生严重的堵塞让其能够正常工作，解决了因为栅栏杂质过大造成堵塞然后产生的麻烦，且该种工业污水过滤防堵栅栏在其前端使用了伸缩杆将其相互连接起来，通过伸缩杆我们可以将栅栏进行收缩起来和扩展，让其使用的范围更加的广泛而且其使用方法也更加的灵活多变，同时在收缩和扩展的时候可以通过旋转轴承将其固定，让伸缩杆不会发送松动而自行展开的问题，相比之下这样设置让其栅栏的使用更加的方便快捷能够适用于更加的地方，解决了因为栅栏的体积问题让其不好进行拆卸按照和搬运的问题。
