申请日2018.05.30
公开(公告)日2019.04.12
IPC分类号B01D21/24; B01D21/00; C02F1/52
摘要
本实用新型提供了一种小型污水处理沉淀池快速清理装置，包括负压箱、吸污泵和沉淀池，负压箱悬空安装在各结构的左侧顶部，吸污泵设于负压箱的底部，且吸污泵共设置有三台，沉淀池设于负压箱和吸污泵的右方，并固定设置在地面上。通过将抽吸污泥的泵机组件连接在沉淀池的底部，使污泥的排出无需利用大功率的泵机进行抽取，仅利用水压与泵机的协同作用即可完成清理，使耗电量减少，同时，吸污泵后方的水泵能够在管道堵塞时利用高压水流对管道内进行反冲，实现管道的疏通及污泥的加速清理，使污泥处理的效率提升，避免泵机因此而损坏，适用于污水处理设备领域的生产与使用，具有良好的发展前景。
权利要求书

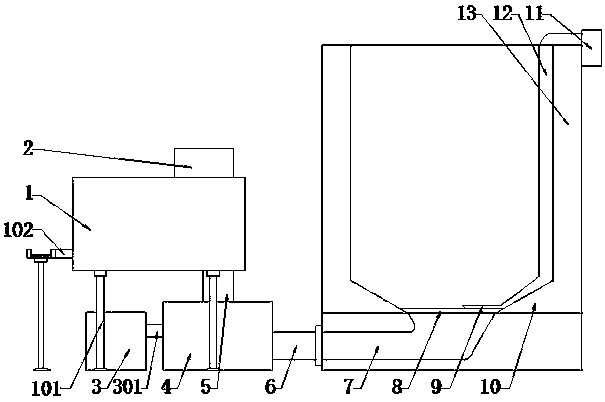

1.一种小型污水处理沉淀池快速清理装置，包括负压箱(1)、吸污泵(4)和沉淀池(13)，其特征在于，所述负压箱(1)悬空安装在各结构的左侧顶部，所述吸污泵(4)设于负压箱(1)的底部，且所述吸污泵(4)共设置有三台，所述沉淀池(13)设于负压箱(1)和吸污泵(4)的右方，并固定设置在地面上。
2.根据权利要求1所述的一种小型污水处理沉淀池快速清理装置，其特征在于，所述负压箱(1)的顶部一角固定安装有排气泵(2)，所述排气泵(2)嵌入安装在负压箱(1)的内部，并在安装接缝处做密封处理，所述负压箱(1)的左侧底部固定安装有污泥输送带(102)，且所述污泥输送带(102)与负压箱(1)的底部均固定安装有支撑柱(101)。
3.根据权利要求1所述的一种小型污水处理沉淀池快速清理装置，其特征在于，所述吸污泵(4)的左侧固定连接有高压水管(301)，所述高压水管(301)的末端连接有水泵(3)，所述吸污泵(4)的顶部焊接设置有排污管(5)，所述吸污泵(4)的右侧固定连接有吸污管(6)，所述吸污管(6)的一侧向左斜向延伸有反冲水管(601)，所述吸污管(6)与沉淀池(13)的连接处固定设置有连接法兰(602)。
4.根据权利要求1所述的一种小型污水处理沉淀池快速清理装置，其特征在于，所述沉淀池(13)的底部设置有积污管(7)，且所述积污管(7)的左端开口处与连接法兰(602)连接并固定。
5.根据权利要求4所述的一种小型污水处理沉淀池快速清理装置，其特征在于，所述积污管(7)的顶部设置有集污槽(8)，所述沉淀池(13)的下方两侧斜向排布有集污坡(10)，且所述集污槽(8)在集污坡(10)内等距设置。
6.根据权利要求1所述的一种小型污水处理沉淀池快速清理装置，其特征在于，所述沉淀池(13)的右侧顶部固定设置有高压气泵(11)，所述高压气泵(11)的左侧连接设置有曝气管(12)，所述曝气管(12)的底部分支设置有曝气支管(9)，所述曝气管(12)紧贴沉淀池(13)的池壁放置，并在向下延伸三十厘米后转为水平方向延伸，直至沉淀池(13)的另一端池壁处止，且所述曝气支管(9)在曝气管(12)的水平部分以间距二十厘米进行等距设置，末端紧贴集污槽(8)的槽底。
说明书
一种小型污水处理沉淀池快速清理装置
技术领域
本实用新型涉及污水处理设备领域，具体为一种小型污水处理沉淀池快速清理装置。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备，而及时排泥则是沉淀池运行管理中极为重要的工作。污水处理中的沉淀池中所含污泥量较多，有绝大部分为有机物，如不及时排泥，就会产生厌氧发酵，致使污泥上浮，不仅破坏了沉淀池的正常工作，而且使出水质恶化。
现有的沉淀池污泥清理设备，通常需要利用倾斜或竖直的排泥管抽出，这种清理方法在经常性的抽取使用下容易对泵机造成工作性能的负面影响，使泵机的使用寿命大幅下降，且污泥的集聚点通常较为分散，需要多项清理部件密集分布，给设备的维护及管理增加了难度，使用很不方便，因此，需要在现有的技术上进行升级和改造，提供一种新的污水处理设备。
实用新型内容
本实用新型的主要目的为提供一种小型污水处理沉淀池快速清理装置，能够使用较小功率的泵机抽出沉淀池内的污泥，并能够利用曝气管打散污泥层，在一定程度上防止污泥堵塞管道，且装置结构简单，便于维护管理，能够有效地提高污泥清理效率。
为实现上述目的，本实用新型提供了一种小型污水处理沉淀池快速清理装置，包括负压箱、吸污泵和沉淀池，所述负压箱悬空安装在各结构的左侧顶部，所述吸污泵设于负压箱的底部，且所述吸污泵共设置有三台，所述沉淀池设于负压箱和吸污泵的右方，并固定设置在地面上。
进一步的，所述负压箱的顶部一角固定安装有排气泵，所述排气泵嵌入安装在负压箱的内部，并在安装接缝处做密封处理，所述负压箱的左侧底部固定安装有污泥输送带，且所述污泥输送带与负压箱的底部均固定安装有支撑柱。
进一步的，所述吸污泵的左侧固定连接有高压水管，所述高压水管的末端连接有水泵，所述吸污泵的顶部焊接设置有排污管，所述吸污泵的右侧固定连接有吸污管，所述吸污管的一侧向左斜向延伸有反冲水管，所述吸污管与沉淀池的连接处固定设置有连接法兰。
进一步的，所述沉淀池的底部设置有积污管，且所述积污管的左端开口处与连接法兰连接并固定。
进一步的，所述积污管的顶部设置有集污槽，所述沉淀池的下方两侧斜向排布有集污坡，且所述集污槽在集污坡内等距设置。
进一步的，所述沉淀池的右侧顶部固定设置有高压气泵，所述高压气泵的左侧连接设置有曝气管，所述曝气管的底部分支设置有曝气支管，所述曝气管紧贴沉淀池的池壁放置，并在向下延伸三十厘米后转为水平方向延伸，直至沉淀池的另一端池壁处止，且所述曝气支管在曝气管 的水平部分以间距二十厘米进行等距设置，末端紧贴集污槽的槽底。
本实用新型提供了一种小型污水处理沉淀池快速清理装置，具有以下有益效果:本实用新型实施例通过设有负压箱、吸污泵和沉淀池，所述负压箱悬空安装在各结构的左侧顶部，所述吸污泵设于负压箱的底部，且所述吸污泵共设置有三台，所述沉淀池设于负压箱和吸污泵的右方，并固定设置在地面上，通过将抽吸污泥的泵机组件连接在沉淀池的底部，使污泥的排出无需利用大功率的泵机进行抽取，仅利用水压与泵机的协同作用即可完成清理，使耗电量减少，同时，吸污泵后方的水泵能够在管道堵塞时利用高压水流对管道内进行反冲，实现管道的疏通及污泥的加速清理，使污泥处理的效率提升，避免泵机因此而损坏。
