申请日2019.02.18
公开(公告)日2019.04.12
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理用悬浮物清理装置及其使用方法，清理方法为：步骤1.将污水通过第一输水管输送至第二输水管进而输送至过滤桶内，第二电机带动过滤桶转动;步骤2.将絮凝剂盒安装在固定框内侧壁上，经过初滤机构过滤之后的污水进入固定框内经过絮凝剂的作用形成较大颗粒，落在过滤网上;步骤3.第一电机通过第一转动轴带动绕线盘拉动连接线进而拖动固定框向上移动，过滤网形成倾斜面，落在过滤网上的较大颗粒悬浮物通过排渣口排出;步骤4，去除漂浮物杂质之后的污水经过出水口排出。本发明能够很好的解决现有技术中污水中的漂浮物难以清理的缺点，效率高，清洁效果好。
权利要求书

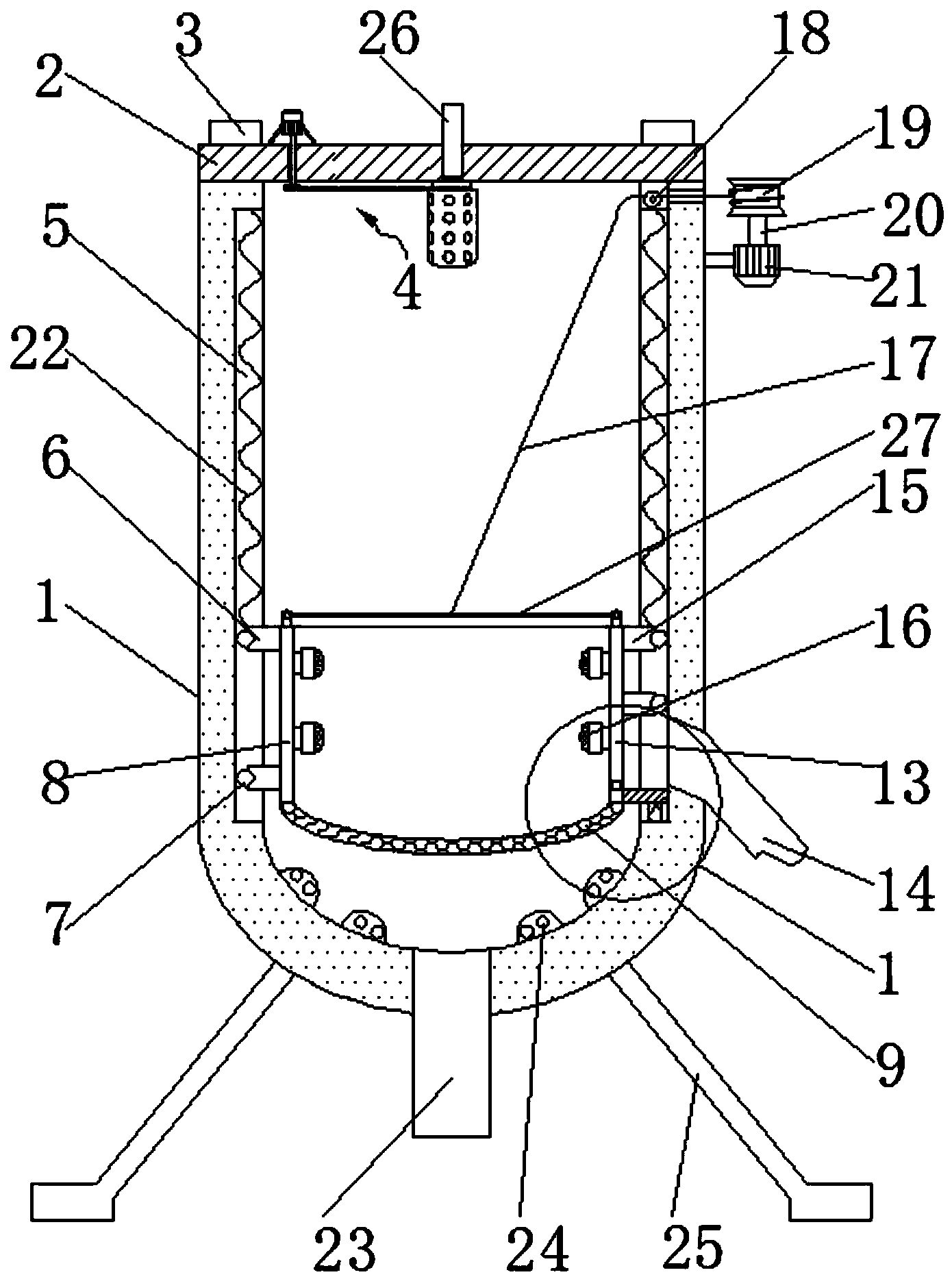

1.一种污水处理用悬浮物清理装置，包括反应桶(1)、桶盖(2)和出水口(23)，所述反应桶(1)上端连接有桶盖(2)，所述反应桶(1)底部开设有出水口(23)，其特征在于：
所述桶盖(2)开设有进水口，所述进水口固接有第一输水管，所述反应桶(1)内侧壁对称开设有滑槽(5)，其中一个滑槽内滑动连接有若干第一滑块(6)，若干所述第一滑块(6)固定连接有同一个固定框(8)的侧壁，所述固定框(8)的下端固定连接有过滤网(9)的一端，所述过滤网(9)的另一端固定连接有卡块(10)，所述卡块(10)通过连接块(11)固定连接有固定块(12)，所述固定块(12)固定连接在另一个滑槽(5)内底壁，所述卡块(10)匹配卡接在固定板(13)的下端面，所述固定板(13)滑动连接在固定框(8)内侧壁，所述固定板(13)远离第一滑块(6)一端面固定连接有若干第二滑块(15)，若干所述第二滑块(15)滑动连接在另一个所述滑槽(5)内;
所述反应桶(1)外侧壁开设有排渣口(14)，所述排渣口(14)位于过滤网(9)固定端的上侧;
所述固定框(8)上端与所述固定板(13)的上端分别固定连接有若干连接柱，若干所述连接柱固定连接有同一个平衡杆(27)，所述平衡杆(27)上固定缠绕有连接线(17)，所述连接线(17)的另一端依次穿过滑轮(18)和反应桶(1)的上部侧壁到达反应桶(1)外部并固定连接在绕线盘(19)上，所述滑轮(18)通过固定轴转动连接在其中一个滑槽(5)的内顶壁上，所述绕线盘(19)通过第一转动轴(20)固定连接有第一电机(21)的输出端，所述第一电机(21)通过固定支架固定连接在反应桶(1)的外侧壁上。
2.根据权利要求1所述的一种污水 处理用悬浮物清理装置，其特征在于：所述第一滑块(6)、第二滑块(15)与滑槽(5)相接触的一端面均转动连接有滚珠(7)。
3.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述第一滑块(6)和第二滑块(15)的上端面分别通过弹簧(22)与滑槽(5)的顶壁弹性连接。
4.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述第一输水管(26)位于桶盖(2)下端面一端连接有初滤机构(4)，所述初滤机构(4)包括第二输水管(401)和过滤桶(405)，所述第二输水管(401)设置在过滤桶(405)内部，所述第二输水管(401)外侧壁固定连接有粉碎刀片(402)，所述第二输水管(401)与第一输水管(26)固接，所述第二输水管(401)上部固定套接有轴承(403)，所述轴承(403)的外侧固定套接有从动轮盘(404)，所述从动轮盘(404)下端与过滤桶(405)的上端固定连接，所述过滤桶(405)上开设有若干通孔(406)，所述从动轮盘(404)通过传动带(410)转动连接有主动轮盘(407)，所述主动轮盘(407)通过二转动轴(408)固定连接有第二电机(409)的输出端，所述第二电机(409)通过支架固定连接在桶盖(2)上方。
5.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述固定框(8)内侧壁可拆卸连接有若干絮凝剂盒(16)。
6.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述反应桶(1)底部固定连接有若干曝气盘(24)。
7.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述反应桶(1)固定连接有四个支架(25)，且四个所述支架(25)。
8.根据权利要求1所述的一种污水处理用悬浮物清理装置，其特征在于：所述桶盖(2)上端面固定连接有把手(3)。
9.一种根据权利要求1-8中任一项所述污水处理用悬浮物清理装置的使用方法，其特征在于：
包括如下步骤：
步骤1.将污水通过第一输水管(26)输送至第二输水管(401)进而输送至过滤桶(405)内，第二电机(409)接通外界电源带动第二转动轴(408)转动进而带动主动轮盘(407)转动，主动轮盘(407)通过传动带(410)带动从动轮盘(404)转动进而带动过滤桶(405)转动;
步骤2.将絮凝剂盒(16)安装在固定框(8)内侧壁上，经过初滤机构(4)过滤之后的污水进入固定框(8)内经过絮凝剂的作用形成较大颗粒，落在过滤网(9)上;
步骤3.第一电机(21)接通外部电源，第一电机(21)通过第一转动轴(20)带动绕线盘(19)拉动连接线(17)进而拖动固定框(8)向上移动，过滤网(9)靠近排渣口(14)一端被固定高度，另一端跟着固定框(8)向上移动，过滤网(9)形成倾斜面，落在过滤网(9)上的较大颗粒悬浮物通过排渣口(14)排出;
步骤4，去除漂浮物杂质之后的污水经过出水口(23)排出。
说明书
一种污水处理用悬浮物清理装置及其使用方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用悬浮物清理装置及其使用方法。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。现有的污水处理，一级处理首先是将废水中的表面悬浮物给去除，一般是利用过滤网将悬浮物分离，但是一方面过滤网随着过滤时间的增加，悬浮物容易堵塞过滤网，降低了废水排出的效率，另一方面，悬浮物虽然被拦在过滤网外，还是需要人工将悬浮物清理出污水池，增加了人力，费时费力。
发明内容
本发明的目的是为了解决现有技术污水中的漂浮物难以清理的缺点，而提出的一种污水处理用悬浮物清理装置及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
设计一种污水处理用悬浮物清理装置，包括反应桶、桶盖和出水口，反应桶上端连接有桶盖，反应桶底部开设有出水口，桶盖开设有进水口，进水口固接有第一输水管，反应桶内侧壁对称开设有滑槽，其中一个滑槽内滑动连接有若干第一滑块，若干第一滑块固定连接有同一个固定框的侧壁，固定框的下端固定连接有过滤网的一端，过滤网的另一端固定连接有卡块，卡块通过连接块固定连接有固定块，固定块固定连接在另一个滑槽内底壁，卡块匹配卡接在固定板的下端面，固定板滑动连接在固定框内侧壁，固定板远离第一滑块一端面固定连接有若干第二滑块，若干第二滑块滑动连接在另一个滑槽内;
反应桶外侧壁开设有排渣口，排渣口位于过滤网固定端的上侧;
固定框上端与固定板的上端分别固定连接有若干连接柱，若干连接柱固定连接有同一个平衡杆，平衡杆上固定缠绕有连接线，连接线的另一端依次穿过滑轮和反应桶的上部侧壁到达反应桶外部并固定连接在绕线盘上，滑轮通过固定轴转动连接在其中一个滑槽的内顶壁上，绕线盘通过第一转动轴固定连接有第一电机的输出端，第一电机通过固定支架固定连接在反应桶的外侧壁上。
优选的，第一滑块、第二滑块与滑槽相接触的一端面均转动连接有滚珠。
优选的，第一滑块和第二滑块的上端面分别通过弹簧与滑槽的顶壁弹性连接。
优选的，第一输水管位于桶盖下端面一端连接有初滤机构，初滤机构包括第二输水管和过滤桶，第二输水管设置在过滤桶内部，第二输水管外侧壁固定连接有粉碎刀片，第二输水管与第一输水管固接，第二输水管上部固定套接有轴承，轴承的外侧固定套接有从动轮盘，从动轮盘下端与过滤桶的上端固定连接，过滤桶上开设有若干通孔，从动轮盘通过传动带转动连接有主动轮盘，主动轮盘通过二转动轴固定连接有第二电机的输出端，第二电机通过支架固定连接在桶盖上方。
优选的，固定框内侧壁可拆卸连接有若干絮凝剂盒。
优选的，反应桶底部固定连接有若干曝气盘。
优选的，反应桶固定连接有四个支架，且四个支架。
优选的，桶盖上端面固定连接有把手。
本发明还提供一种污水处理用悬浮物清理装置的使用方法：
包括如下步骤：
步骤1.将污水通过第一输水管输送至第二输水管进而输送至过滤桶内，第二电机接通外界电源带动第二转动轴转动进而带动主动轮盘转动，主动轮盘通过传动带带动从动轮盘转动进而带动过滤桶转动;
步骤2.将絮凝剂盒安装在固定框内侧壁上，经过初滤机构过滤之后的污水进入固定框内经过絮凝剂的作用形成较大颗粒，落在过滤网上;
步骤3.第一电机接通外部电源，第一电机通过第一转动轴带动绕线盘拉动连接线进而拖动固定框向上移动，过滤网靠近排渣口一端被固定高度，另一端跟着固定框向上移动，过滤网形成倾斜面，落在过滤网上的较大颗粒悬浮物通过排渣口排出;
步骤4，去除漂浮物杂质之后的污水经过出水口排出。
本发明提出的一种污水处理用悬浮物清理装置及其使用方法，有益效果在于：
1.本发明中设置的过滤桶内部的粉碎刀片对污水中较大颗粒的漂浮物和杂质进行粉碎，然后通过过滤桶的旋转甩出过滤桶落在固定框内，过滤桶相当于做离心运动，同时将污水中较大颗粒的杂质进行沉淀，收集起来，便于集中处理。
2.本发明中设置的初滤结构能够对污水中的较大杂物进行粉碎处理，达到初步过滤的效果，同时将较大颗粒进行收集，便于接下来漂浮物的集中处理。
3.本发明中设置的固定框、过滤网、固定板以及配合设置的第一滑块、第二滑块、连接块和固定块能够达到将过滤网收集到的漂浮物从排渣口排出，使从出水口排出的经过二次处理的污水中不含漂浮物。
4.本发明能够很好的解决现有技术中污水中的漂浮物难以清理的缺点，效率高，清洁效果好。
