申请日2018.05.25
公开(公告)日2019.05.31
IPC分类号B23Q3/06; B23B41/00
摘要
本实用新型公开了一种用于污水处理的阀门加工固定装置，包括底座，所述底座的上表面开设有卡槽，所述卡槽内壁的下表面与卡块的下表面搭接，所述卡块的上表面固定连接有第一挤压板，所述卡块的右侧面开设有第一通孔，所述第一通孔内卡接有第一卡接装置，第一卡接装置卡接在底座的右侧面，底座的上表面开设有滑槽，滑槽内滑动连接有滑块，滑块的上表面与第二挤压板的下表面固定连接。该用于污水处理的阀门加工固定装置，通过设置第一卡接装置、第二卡接装置、第一挤压板和第二挤压板，方便了工作人员更换匹配阀体的挤压板，从而方便了工作人员的工作，避免了工作人员手动的通过螺栓板手进行拆卸，提高了阀体的固定效果，满足了使用的需要。
权利要求书

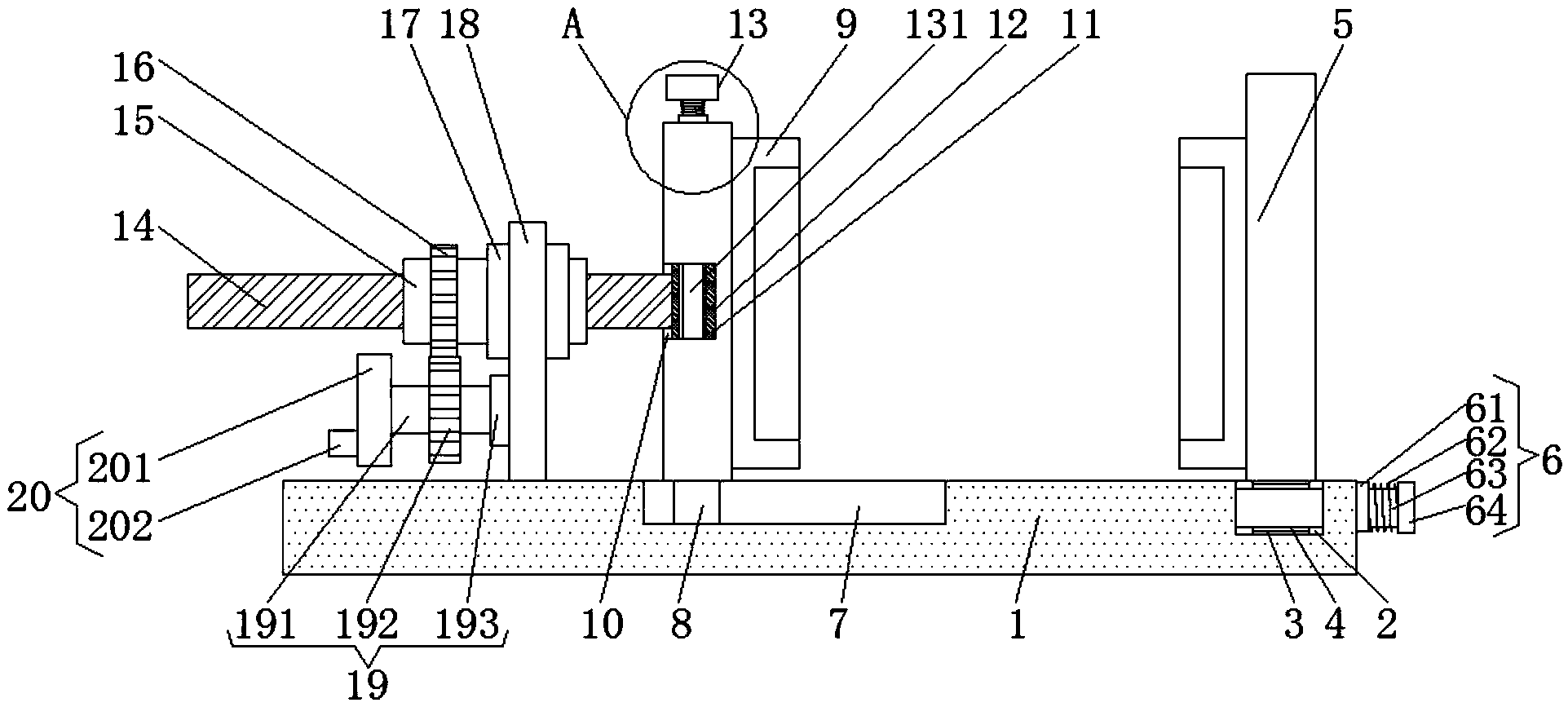

1.一种用于污水处理的阀门加工固定装置，包括底座(1)，其特征在于：所述底座(1)的上表面开设有卡槽(2)，所述卡槽(2)内壁的下表面与卡块(3)的下表面搭接，所述卡块(3)的上表面固定连接有第一挤压板(5)，所述卡块(3)的右侧面开设有第一通孔(4)，所述第一通孔(4)内卡接有第一卡接装置(6)，所述第一卡接装置(6)卡接在底座(1)的右侧面，所述底座(1)的上表面开设有滑槽(7)，所述滑槽(7)内滑动连接有滑块(8)，所述滑块(8)的上表面与第二挤压板(9)的下表面固定连接，所述第二挤压板(9)的左侧面开设有凹槽(10);
所述凹槽(10)内壁的右侧面与连接块(11)的右侧面搭接，所述连接块(11)的上表面开设有第二通孔(12)，所述第二通孔(12)内卡接有第二卡接装置(13)，所述第二卡接装置(13)卡接在第二挤压板(9)的上表面，所述连接块(11)的左侧面与螺纹柱(14)的右端固定连接，所述螺纹柱(14)的外表面螺纹连接有螺纹筒(15)，所述螺纹筒(15)的外表面套接有第一轴承(17)，所述第一轴承(17)卡接在支撑板(18)的侧面，所述支撑板(18)的下表面与底座(1)的上表面固定连接，所述螺纹筒(15)的外表面套接有从动齿轮(16)，所述从动齿轮(16)与传动装置(19)的外表面啮合，所述传动装置(19)卡接在支撑板(18)的左侧面，所述传动装置(19)的左端固定连接有转动装置(20)。
2.根据权利要求1所述的一种用于污水处理的阀门加工固定装置，其特征在于：所述第一卡接装置(6)包括第一滑杆(63)，所述第一滑杆(63)的左端穿过第一通孔(4)与卡槽(2)内壁的左侧面搭接，所述第一滑杆(63)滑动连接在底座(1)右侧面卡接的第一滑套(61)内，所述第一滑杆(63)的外表面套接有第一弹簧(62)，所述第一滑套(61)的右侧面通过第一弹簧(62)与第一把手(64)的左侧面固定连接，所述第一把手(64)的左侧面与第一滑杆(63)的右端固定连接。
3.根据权利要求1所述的一种用于污水处理的阀门加工固定装置，其特征在于：所述第二卡接装置(13)包括第二滑杆(131)，所述第二滑杆(131)的底端穿过第二通孔(12)与凹槽(10)内壁的下表面搭接，所述第二滑杆(131)滑动连接在第二挤压板(9)上表面卡接的第二滑套(132)内，所述第二滑杆(131)的顶端固定连接有第二把手(134)，所述第二滑杆(131)的外表面套接有第二弹簧(133)，所述第二把手(134)的下表面通过第二弹簧(133)与第二滑套(132)的上表面固定连接。
4.根据权利要求1所述的一种用于污水处理的阀门加工固定装置，其特征在于：所述传动装置(19)包括第二轴承(193)，所述第二轴承(193)卡接在支撑板(18)的左侧面，所述第二轴承(193)内套接有第二转轴(191)，所述第二转轴(191)的外表面套接有主动齿轮(192)，所述主动齿轮(192)与从动齿轮(16)啮合，所述第二转轴(191)的左端固定连接有转动装置(20)。
5.根据权利要求1所述的一种用于污水处理的阀门加工固定装置，其特征在于：所述转动装置(20)包括转盘(201)，所述转盘(201)的右侧面与传动装置(19)的左端固定连接，所述转盘(201)的左侧面偏心固定连接有第三把手(202)。
6.根据权利要求1所述的一种用于污水处理的阀门加工固定装置，其特征在于：所述凹槽(10)的形状为矩形，所述连接块(11)的形状为矩形，且连接块(11)的尺寸与凹槽(10)的尺寸相匹配。
说明书
一种用于污水处理的阀门加工固定装置
技术领域
本实用新型涉及阀门加工技术领域，具体为一种用于污水处理的阀门加工固定装置。
背景技术
阀门是用来开闭管路、控制流向、调节和控制输送介质的参数(温度、压力和流量)的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等，阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
在阀门生产加工中，通常需要对阀门进行固定，以避免在加工钻孔过程中阀门阀体发生偏移，影响加工的精准性。为了更好的适合不同阀门的直径尺寸，就需要更换不同的阀门夹具，而夹具通常是通过螺栓进行连接的，需要工作人员手动的通过扳手进行拆卸，比较的复杂麻烦，无法很好的满足使用需要。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于污水处理的阀门加工固定装置，解决了为了更好的适合不同阀门的直径尺寸，就需要更换不同的阀门夹具，而夹具通常是通过螺栓进行连接的，需要工作人员手动的通过扳手进行拆卸，比较的复杂麻烦，无法很好满足使用需要的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的阀门加工固定装置，包括底座，所述底座的上表面开设有卡槽，所述卡槽内壁的下表面与卡块的下表面搭接，所述卡块的上表面固定连接有第一挤压板，所述卡块的右侧面开设有第一通孔，所述第一通孔内卡接有第一卡接装置，所述第一卡接装置卡接在底座的右侧面，所述底座的上表面开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的上表面与第二挤压板的下表面固定连接，所述第二挤压板的左侧面开设有凹槽。
所述凹槽内壁的右侧面与连接块的右侧面搭接，所述连接块的上表面开设有第二通孔，所述第二通孔内卡接有第二卡接装置，所述第二卡接装置卡接在第二挤压板的上表面，所述连接块的左侧面与螺纹柱的右端固定连接，所述螺纹柱的外表面螺纹连接有螺纹筒，所述螺纹筒的外表面套接有第一轴承，所述第一轴承卡接在支撑板的侧面，所述支撑板的下表面与底座的上表面固定连接，所述螺纹筒的外表面套接有从动齿轮，所述从动齿轮与传动装置的外表面啮合，所述传动装置卡接在支撑板的左侧面，所述传动装置的左端固定连接有转动装置。
优选的，所述第一卡接装置包括第一滑杆，所述第一滑杆的左端穿过第一通孔与卡槽内壁的左侧面搭接，所述第一滑杆滑动连接在底座右侧面卡接的第一滑套内，所述第一滑杆的外表面套接有第一弹簧，所述第一滑套的右侧面通过第一弹簧与第一把手的左侧面固定连接，所述第一把手的左侧面与第一滑杆的右端固定连接。
优选的，所述第二卡接装置包括第二滑杆，所述第二滑杆的底端穿过第二通孔与凹槽内壁的下表面搭接，所述第二滑杆滑动连接在第二挤压板上表面卡接的第二滑套内，所述第二滑杆的顶端固定连接有第二把手，所述第二滑杆的外表面套接有第二弹簧，所述第二把手的下表面通过第二弹簧与第二滑套的上表面固定连接。
优选的，所述传动装置包括第二轴承，所述第二轴承卡接在支撑板的左侧面，所述第二轴承内套接有第二转轴，所述第二转轴的外表面套接有主动齿轮，所述主动齿轮与从动齿轮啮合，所述第二转轴的左端固定连接有转动装置。
优选的，所述转动装置包括转盘，所述转盘的右侧面与传动装置的左端固定连接，所述转盘的左侧面偏心固定连接有第三把手。
优选的，所述凹槽的形状为矩形，所述连接块的形状为矩形，且连接块的尺寸与凹槽的尺寸相匹配。
(三)有益效果
本实用新型提供了一种用于污水处理的阀门加工固定装置，具备以下有益效果：
(1)、该用于污水处理的阀门加工固定装置，通过设置第一卡接装置、第二卡接装置、第一挤压板和第二挤压板，通过拉动第一把手带动第一滑杆向右移动移出第一通孔，此时第一挤压板和卡块能够与卡槽分离，通过拉动第二把手带动第二滑杆向上移出第二通孔，此时连接块能够与凹槽之间分离，从而使得第一挤压板和第二挤压板能够方便的与底座和螺纹柱分离，方便了工作人员更换匹配阀体的挤压板，从而方便了工作人员的工作，避免了工作人员手动的通过螺栓板手进行拆卸，提高了阀体的固定效果，满足了使用的需要。
(2)、该用于污水处理的阀门加工固定装置，通过设置转动装置、传动装置、螺纹筒和螺纹柱，正转第三把手带动转盘转动，转盘通过转轴带动主动齿轮和从动齿轮转动，从动齿轮带动螺纹筒转动，螺纹筒转动带动螺纹连接的螺纹柱向右移动，螺纹柱带动第二挤压板通过滑块向右移动将阀体挤压固定在第一挤压板上，从而方便了工作人员将阀体固定，提高了阀体加工时的稳定性。
(3)、该用于污水处理的阀门加工固定装置，通过设置滑槽和滑块，从而使得第二挤压板通过滑块在滑槽内的移动更加稳定，提高了第二挤压板移动的稳定性，而且避免了螺纹筒转动时螺纹柱带动第二挤压板转动，保证了挤压的稳定性，且本实用新型结构紧凑，设计合理，实用性强。
