申请日2018.05.20
公开(公告)日2018.10.09
IPC分类号H02S30/00
摘要
本发明公开了一种太阳能薄膜电池防水处理装置，包括第一安装板和第二安装板，所述第二安装板位于第一安装板的左侧，所述第一安装板的左侧面开设有第一凹槽，所述第一凹槽内壁的下表面与第一传动机构的下表面固定连接，所述第一传动机构的顶端与螺纹杆的底端固定连接，所述第一螺纹杆的顶端与第二转动机构的底端固定连接。本发明通过设置导向轮、扣环、第一转杆、第一轴承、第二轴承、第二转杆、螺纹帽、螺纹杆、第一转轴、第一电机、牵引绳、第二电机、第二转轴和卷线辊，使得牵引绳收卷，最后使得遮雨板搭在支撑杆的上表面，使得遮雨板对太阳能薄膜电池遮雨，保护太阳能薄膜电池。
权利要求书

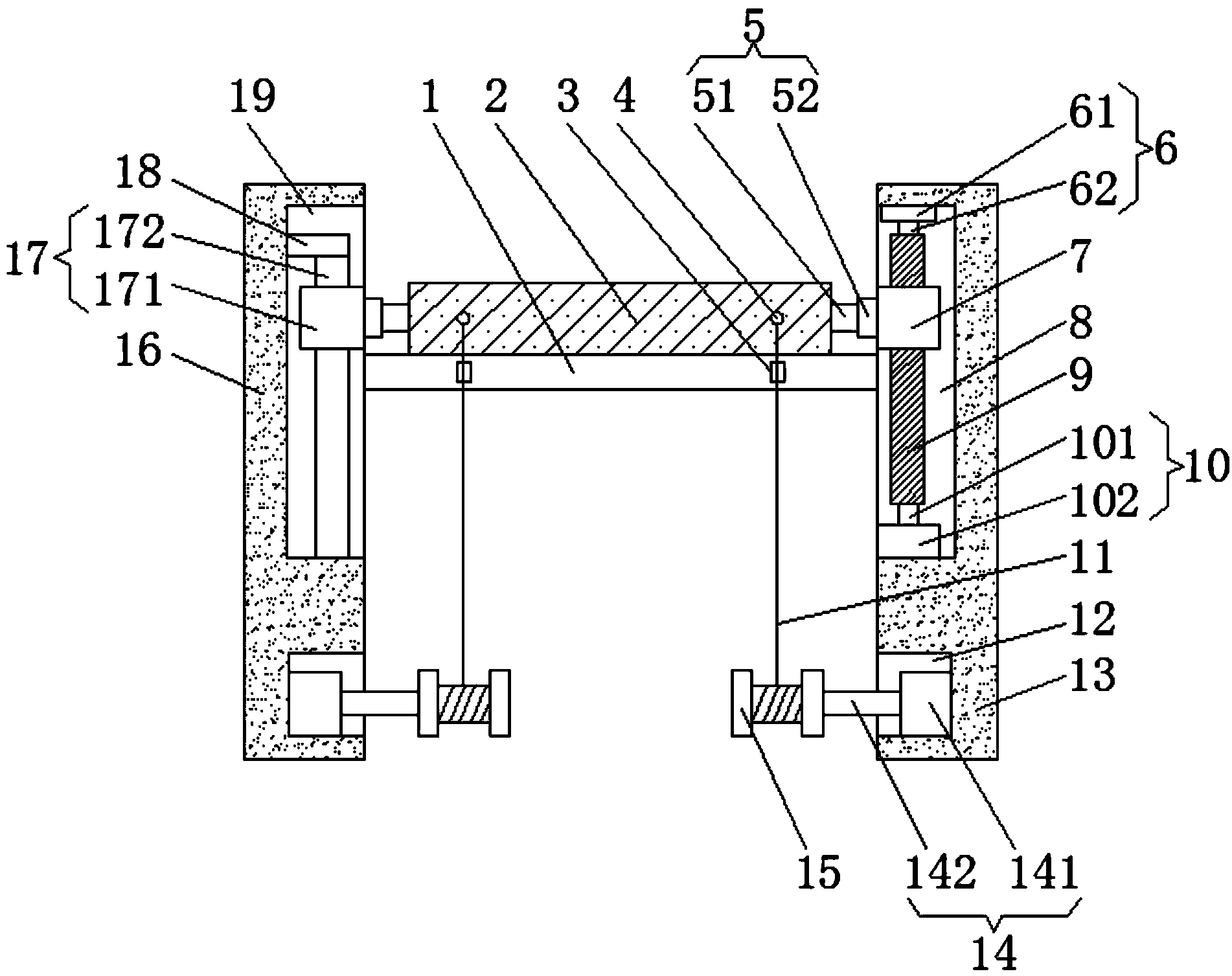

1.一种太阳能薄膜电池防水处理装置，包括第一安装板(13)和第二安装板(16)，其特征在于：所述第二安装板(16)位于第一安装板(13)的左侧，所述第一安装板(13)的左侧面开设有第一凹槽(8)，所述第一凹槽(8)内壁的下表面与第一传动机构(10)的下表面固定连接，所述第一传动机构(10)的顶端与螺纹杆(9)的底端固定连接，所述第一螺纹杆(9)的顶端与第二转动机构(6)的底端固定连接，所述第二转动机构(6)的上表面与第一凹槽(8)内壁的上表面固定连接，所述螺纹杆(9)的外表面套接有螺纹帽(7)，所述螺纹帽(7)的左侧面与第一转动机构(5)的右侧面固定连接，第一转动机构(5)的左端与遮雨板(2)的右侧面固定连接，所述遮雨板(2)正面的一端与扣环(4)的背面固定连接，所述第一安装板(13)左侧面的底部开设有第二凹槽(12)，所述第二凹槽(12)内壁的下表面与第二传动机构(14)的下表面固定连接，所述第二传动机构(14)的左端与卷线辊(15)的右侧面固定连接，所述卷线辊(15)的外表面卷接有牵引绳(11)，所述牵引绳(11)的另一端通过导向轮(3)与扣环(4)固定连接，所述导向轮(3)的背面与支撑杆(1)的正面固定连接，所述支撑杆(1)的上表面与遮雨板(2)的下表面搭接，所述支撑杆(1)的右端与连接杆(20)的左侧面固定连接，所述连接杆(20)背面的一端与第一安装板(13)的正面固定连接;
所述第二安装板(16)的右侧面开设有第三凹槽(19)，所述第三凹槽(19)内壁的下表面与滑动机构(17)的底端固定连接，所述滑动机构(17)的顶端与限位块(18)的下表面固定连接，所述限位块(18)的左侧面与第三凹槽(19)内壁的左侧面固定连接。
2.根据权利要求1所述的一种太阳能薄膜电池防水处理装置，其特征在于：所述第一转动机构(5)包括第一转杆(51)和第一轴承(52)，所述第一转杆(51)的右端与第一轴承(52)卡接，所述第一轴承(52)的右侧面与螺纹帽(7)的左侧面固定连接，所述第一转杆(51)的左端与遮雨板(2)的右侧面固定连接。
3.根据权利要求1所述的一种太阳能薄膜电池防水处理装置，其特征在于：所述第二转动机构(6)包括第二转杆(62)和第二轴承(61)，所述第二转杆(62)的顶端与第二轴承(61)卡接，所述第二轴承(61)的上表面与第一凹槽(8)内壁的上表面固定连接，所述第二转杆(62)的底端与螺纹杆(9)的顶端固定连接。
4.根据权利要求1所述的一种太阳能薄膜电池防水处理装置，其特征在于：所述第一传动机构(10)包括第一电机(102)和第一转轴(101)，所述第一电机(102)的输出端与第一转轴(101)底端固定连接，第一转轴(101)的顶端与螺纹杆(9)的底端固定连接，所述第一电机(102)的下表面与第一凹槽(8)内壁的下表面固定连接。
5.根据权利要求1所述的一种太阳能薄膜电池防水处理装置，其特征在于：所述第二传动机构(14)包括第二电机(141)和第二转轴(142)，所述第二电机(141)的输出端与第二转轴(142)的右端固定连接，所述第二转轴(142)的左端与卷线辊(15)的右侧面固定连接，所述第二电机(141)的下表面与第二凹槽(12)内壁的下表面固定连接。
6.根据权利要求1所述的一种太阳能薄膜电池防水处理装置，其特征在于：所述滑动机构(17)包括滑套(171)和滑杆(172)，所述滑杆(172)套接在滑套(171)内，所述滑杆(172)的顶端和底端分别与限位块(18)的下表面和第三凹槽(19)内壁的下表面固定连接。
说明书
一种太阳能薄膜电池防水处理装置
技术领域
本发明涉及太阳能电池设备技术领域，具体为一种太阳能薄膜电池防水处理装置。
背景技术
太阳能电池技术发展迅速，很好地解决能源可再生问题，有效地利用太阳散发出的光能，太阳能薄膜电池有：铜铟硒太阳能薄膜电池、硅粒晶体太阳能电池。
现有的一些太阳能薄膜电池是直接暴露在户外的，没有采取保护措施，这样经常在受雨水淋洗的情况下，会影响太阳能薄膜电池的工作效率，加快了太阳能薄膜电池的损伤，减少了太阳能薄膜电池的使用寿命。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种太阳能薄膜电池防水处理装置，解决了现有的一些太阳能薄膜电池是直接暴露在户外的，没有采取保护措施，这样经常在受雨水淋洗的情况下，会影响太阳能薄膜电池的工作效率，加快了太阳能薄膜电池的损害，减少太阳能薄膜电池的寿命的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种太阳能薄膜电池防水处理装置，包括第一安装板和第二安装板，所述第二安装板位于第一安装板的左侧，所述第一安装板的左侧面开设有第一凹槽，所述第一凹槽内壁的下表面与第一传动机构的下表面固定连接，所述第一传动机构的顶端与螺纹杆的底端固定连接，所述第一螺纹杆的顶端与第二转动机构的底端固定连接，所述第二转动机构的上表面与第一凹槽内壁的上表面固定连接，所述螺纹杆的外表面套接有螺纹帽，所述螺纹帽的左侧面与第一转动机构的右侧面固定连接，第一转动机构的左端与遮雨板的右侧面固定连接，所述遮雨板正面的一端与扣环的背面固定连接，所述第一安装板左侧面的底部开设有第二凹槽，所述第二凹槽内壁的下表面与第二传动机构的下表面固定连接，所述第二传动机构的左端与卷线辊的右侧面固定连接，所述卷线辊的外表面卷接有牵引绳，所述牵引绳的另一端通过导向轮与扣环固定连接，所述导向轮的背面与支撑杆的正面固定连接，所述支撑杆的上表面与遮雨板的下表面搭接，所述支撑杆的右端与连接杆的左侧面固定连接，所述连接杆背面的一端与第一安装板的正面固定连接。
所述第二安装板的右侧面开设有第三凹槽，所述第三凹槽内壁的下表面与滑动机构的底端固定连接，所述滑动机构的顶端与限位块的下表面固定连接，所述限位块的左侧面与第三凹槽内壁的左侧面固定连接。
优选的，所述第一转动机构包括第一转杆和第一轴承，所述第一转杆的右端与第一轴承卡接，所述第一轴承的右侧面与螺纹帽的左侧面固定连接，所述第一转杆的左端与遮雨板的右侧面固定连接。
优选的，所述第二转动机构包括第二转杆和第二轴承，所述第二转杆的顶端与第二轴承卡接，所述第二轴承的上表面与第一凹槽内壁的上表面固定连接，所述第二转杆的底端与螺纹杆的顶端固定连接。
优选的，所述第一传动机构包括第一电机和第一转轴，所述第一电机的输出端与第一转轴底端固定连接，第一转轴的顶端与螺纹杆的底端固定连接，所述第一电机的下表面与第一凹槽内壁的下表面固定连接。
优选的，所述第二传动机构包括第二电机和第二转轴，所述第二电机的输出端与第二转轴的右端固定连接，所述第二转轴的左端与卷线辊的右侧面固定连接，所述第二电机的下表面与第二凹槽内壁的下表面固定连接。
优选的，所述滑动机构包括滑套和滑杆，所述滑杆套接在滑套内，所述滑杆的顶端和底端分别与限位块的下表面和第三凹槽内壁的下表面固定连接。
(三)有益效果
本发明提供了一种太阳能薄膜电池防水处理装置，具备以下有益效果：
1、该太阳能薄膜电池防水处理装置，通过设置导向轮、扣环、第一转杆、第一轴承、第二轴承、第二转杆、螺纹帽、螺纹杆、第一转轴、第一电机、牵引绳、第二电机、第二转轴和卷线辊，下雨时，首先启动第二电机、第二电机带动第二转轴正转、第二转轴带动卷线辊正转，使得牵引绳收卷，牵引绳在导向轮的导向下带动扣环向上移动，扣环带动遮雨板正面的一端向上移动，遮雨板带动第一转杆在第一轴承内转动，当遮雨板正面的一端上升到一定高度时，启动第一电机，第一电机带动第一转轴正转，第一转轴带动螺纹杆正转，螺纹杆通过第二转杆在第二轴承内转动，使得螺纹杆带动螺纹帽向上移动，螺纹帽带动第一轴承向上移动，第一轴承带动第一转杆，第一转杆带动遮雨板背面的一端向上移动，当遮雨板背面的一端上升到一定高度时，第二电机继续正转工作，使得牵引绳收卷，最后使得遮雨板搭在支撑杆的上表面，使得遮雨板对太阳能薄膜电池遮雨，保护太阳能薄膜电池。
2、该太阳能薄膜电池防水处理装置，通过设置滑套和滑杆，使得遮雨板背面的一端上升时带动左边的第一转杆在第一轴承内转动，第一轴承带动滑套在滑杆上移动，使得遮雨板移动的更加稳定，且本发明结构紧凑，设计合理，实用性强。
