申请日2019.04.23
公开(公告)日2019.06.25
IPC分类号D21H23/50; D21H25/06; D21H21/16
摘要

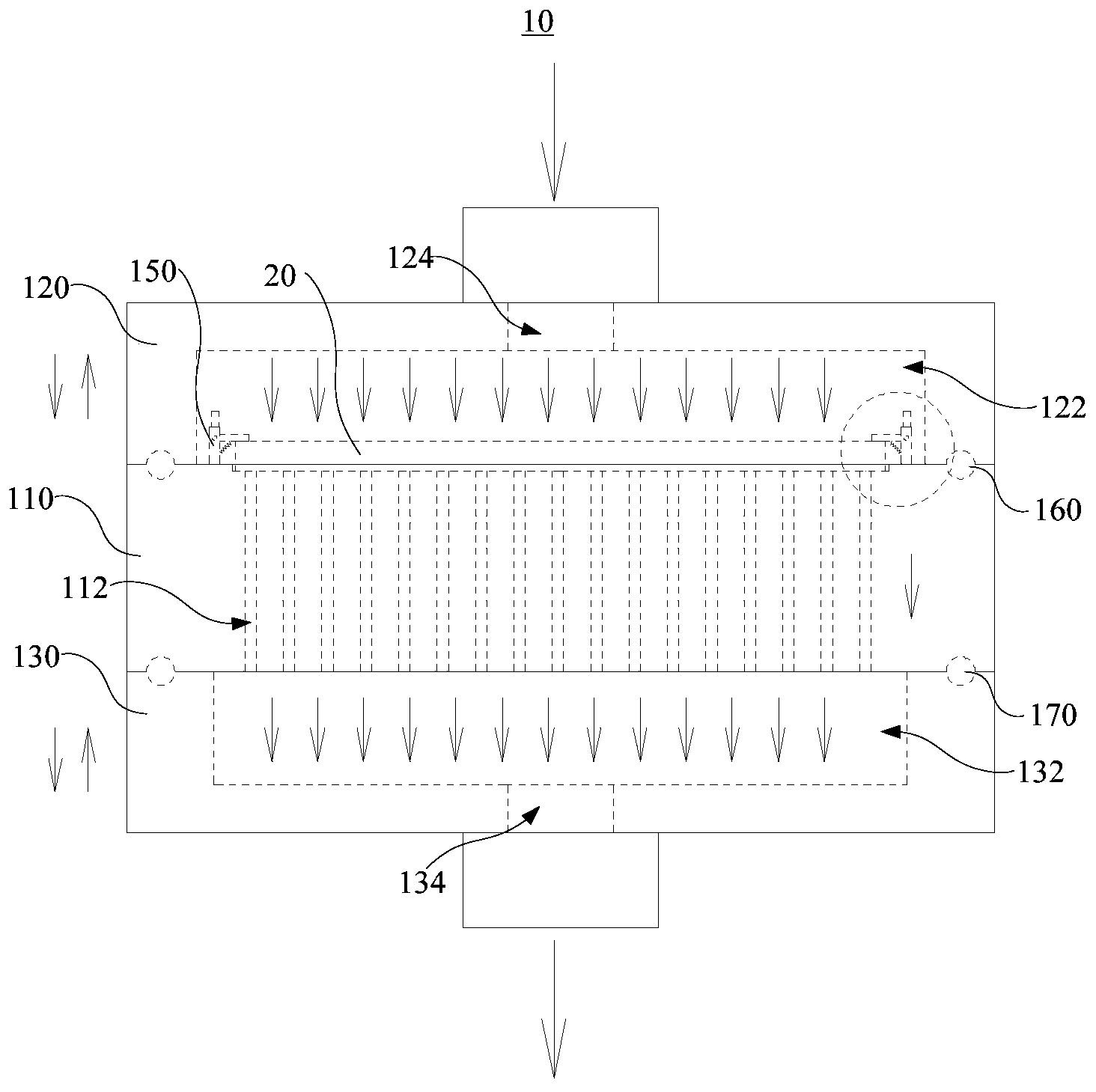

本发明公开了一种碳纸疏水处理装置及其喷淋组件，喷淋组件包括支撑板、第一压板以及第二压板，第一压板和第二压板设置在支撑板的相对两侧，且可朝靠近或远离支撑板的方向移动;第一压板上开设有第一容置槽和与第一容置槽连通的进液口;第二压板上开设有第二容置槽和与第二容置槽连通的出液口;支撑板上开设有连通第一容置槽和第二容置槽的通孔，进液口和/或出液口用于与泵连接，以在第一容置槽和第二容置槽中形成压差，疏水处理溶液在压差作用下流经通孔。由此可以提高喷淋组件的喷淋效率，且碳纸平铺在支撑板上，也可以避免在喷淋的过程中，造成碳纸变形或者损坏。
权利要求书
1.一种喷淋组件，其特征在于，所述喷淋组件包括支撑板、第一压板以及第二压板，所述第一压板和所述第二压板设置在所述支撑板的相对两侧，且可朝靠近或远离所述支撑板的方向移动，进而在靠近时能够分别抵接于所述支撑板的相对两侧;所述第一压板用于抵接所述支撑板的表面上开设有第一容置槽，且在所述第一压板上形成有与所述第一容置槽连通的进液口;所述第二压板用于抵接所述支撑板的表面上开设有第二容置槽，且在所述第二压板上形成有与所述第二容置槽连通的出液口;所述支撑板上开设有通孔，所述通孔用于连通所述第一容置槽和所述第二容置槽，所述进液口和/或所述出液口用于与泵连接，以在所述第一容置槽和所述第二容置槽中形成压差，疏水处理溶液在压差作用下流经所述通孔。
2.根据权利要求1所述的喷淋组件，其特征在于，所述支撑板与所述第一压板接触的表面上设置有夹持件，所述夹持件位于所述第一容置槽在所述支撑板上的正投影的范围内，所述夹持件用于夹持碳纸。
3.根据权利要求2所述的喷淋组件，其特征在于，所述夹持件包括铰接轴、夹板以及拉簧，所述铰接轴设置于所述支撑板上，所述夹板与所述铰接轴铰接，所述拉簧弹性偏置所述夹板，以使得所述夹板将所述碳纸压持于所述支撑板上。
4.根据权利要求1所述的喷淋组件，其特征在于，所述喷淋组件还包括第一密封圈和第二密封圈，当所述第一压板以及所述第二压板分别抵接于所述支撑板的相对两侧时，所述第一密封圈夹持在所述第一压板与所述支撑板之间，用于密封所述第一压板与所述支撑板之间的间隙;所述第二密封圈夹持在所述第二压板与所述支撑板之间，用于密封所述第二压板与所述支撑板之间的间隙。
5.根据权利要求1所述的喷淋组件，其特征在于，所述喷淋组件还包括疏水处理溶液罐和泵，所述疏水处理溶液罐用于盛放疏水处理溶液，所述泵用于将所述疏水处理溶液罐内的所述疏水处理溶液泵送至所述进液口，所述疏水处理溶液进一步经所述出液口回流至所述疏水处理溶液罐。
6.根据权利要求5所述的喷淋组件，其特征在于，所述喷淋组件还包括浓度检测传感器，所述浓度检测传感器设置在所述疏水处理溶液罐中，用于检测所述疏水处理溶液的浓度。
7.一种碳纸疏水处理装置，其特征在于，所述碳纸疏水处理装置包括：传送组件以及喷淋工位，所述喷淋工位设置有如权利要求1-6中任一项所述的喷淋组件，其中，碳纸固定在所述支撑板上，所述支撑板安装在所述传送组件上，并由所述传送组件传送至所述第一压板和所述第二压板之间，进而由经所述进液口输入的疏水处理溶液对所述碳纸进行喷淋。
8.根据权利要求7所述的碳纸疏水处理装置，其特征在于，所述碳纸疏水处理装置进一步包括位于所述喷淋工位下游的风淋工位以及烘干工位，所述传送组件进一步传送所述支撑板依次经过所述风淋工位以及所述烘干工位;所述风淋工位用于以风淋方式去除所述碳纸上的疏水处理溶液;所述烘干工位用于以烘干方式去除所述碳纸上的疏水处理溶液。
9.根据权利要求8所述的碳纸疏水处理装置，其特征在于，所述传送组件包括第一链轮、第二链轮以及套设在所述第一链轮和所述第二链轮上且彼此并排设置的两个链条，两个所述链条上均对应设置有安装块，所述支撑板凸出设置有旋转轴，所述旋转轴转动支撑在所述安装块上。
10.根据权利要求9所述的碳纸疏水处理装置，其特征在于，所述旋转轴的至少一个末端穿设伸出所述安装块;所述碳纸疏水处理装置还包括导向板，所述导向板上开设有沿所述传送组件的传送方向设置的导向槽，所述旋转轴凸出于所述安装块的末端插入于所述导向槽内，且所述旋转轴与所述导向槽的接触面为平面，进而限制所述旋转轴相对于所述安装块的转动。
11.根据权利要求10所述的碳纸疏水处理装置，其特征在于，所述旋转轴上还设置有齿轮;所述风淋工位和所述烘干工位内设置有齿条，所述齿轮与所述齿条彼此啮合，当所述齿轮相对所述齿条运动时，所述齿轮带动所述旋转轴及所述支撑板相对于所述安装块进行旋转，所述导向板设置于所述风淋工位和所述烘干工位以外的其它区域。
说明书
碳纸疏水处理装置及其喷淋组件
技术领域
本发明涉及碳纸预处理技术领域，具体涉及一种碳纸疏水处理装置及其喷淋组件。
背景技术
膜电极是质子交换膜燃料电池的重要组成部件。膜电极通常由质子交换膜、催化剂和碳纸三部分组成。其中，碳纸的主要作用是保证反应气体的通过、导出电子、支撑膜电极、排出阴极反应的水。
通常新购买的碳纸材料是亲水性的，并且其强度很差。为了在碳纸中形成气体通过的孔洞并增加碳纸的强度，需要对碳纸进行疏水预处理。疏水预处理的一般过程为：第一步，将碳纸在疏水处理溶液中浸滞;第二步，取出浸湿后的碳纸并去除吸附在碳纸表面多余的溶液;第三步，将碳纸放在高温烘箱中烧结。通过此种方式对碳纸进行预处理，碳纸浸滞所需要的时间较长。
发明内容
本发明提供一种碳纸疏水处理装置及其喷淋组件，以解决碳纸浸滞时间长的技术问题。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种喷淋组件，所述喷淋组件包括支撑板、第一压板以及第二压板，所述第一压板和所述第二压板设置在所述支撑板的相对两侧，且可朝靠近或远离所述支撑板的方向移动，进而在靠近时能够分别抵接于所述支撑板的相对两侧;所述第一压板用于抵接所述支撑板的表面上开设有第一容置槽，且在所述第一压板上形成有与所述第一容置槽连通的进液口;所述第二压板用于抵接所述支撑板的表面上开设有第二容置槽，且在所述第二压板上形成有与所述第二容置槽连通的出液口;所述支撑板上开设有通孔，所述通孔用于连通所述第一容置槽和所述第二容置槽，所述进液口和/或所述出液口用于与泵连接，以在所述第一容置槽和所述第二容置槽中形成压差，疏水处理溶液在压差作用下流经所述通孔。
可选地，所述支撑板与所述第一压板接触的表面上设置有夹持件，所述夹持件位于所述第一容置槽在所述支撑板上的正投影的范围内，所述夹持件用于夹持碳纸。
可选地，所述夹持件包括铰接轴、夹板以及拉簧，所述铰接轴设置于所述支撑板上，所述夹板与所述铰接轴铰接，所述拉簧弹性偏置所述夹板，以使得所述夹板将所述碳纸压持于所述支撑板上。
可选地，所述喷淋组件还包括第一密封圈和第二密封圈，当所述第一压板以及所述第二压板分别抵接于所述支撑板的相对两侧时，所述第一密封圈夹持在所述第一压板与所述支撑板之间，用于密封所述第一压板与所述支撑板之间的间隙;所述第二密封圈夹持在所述第二压板与所述支撑板之间，用于密封所述第二压板与所述支撑板之间的间隙。
可选地，所述喷淋组件还包括疏水处理溶液罐和泵，所述疏水处理溶液罐用于盛放疏水处理溶液，所述泵用于将所述疏水处理溶液罐内的所述疏水处理溶液泵送至所述进液口，所述疏水处理溶液进一步经所述出液口回流至所述疏水处理溶液罐。
可选地，所述喷淋组件还包括浓度检测传感器，所述浓度检测传感器设置在所述疏水处理溶液罐中，用于检测所述疏水处理溶液的浓度。
为解决上述技术问题，本发明采用的另一个技术方案是：提供一种碳纸疏水处理装置，所述碳纸疏水处理装置包括：传送组件以及喷淋工位，所述喷淋工位设置有如前文所述的喷淋组件，其中，碳纸固定在所述支撑板上，所述支撑板安装在所述传送组件上，并由所述传送组件传送至所述第一压板和所述第二压板之间，进而由经所述进液口输入的疏水处理溶液对所述碳纸进行喷淋。
可选地，所述碳纸疏水处理装置进一步包括位于所述喷淋工位下游的风淋工位以及烘干工位，所述传送组件进一步传送所述支撑板依次经过所述风淋工位以及所述烘干工位;所述风淋工位用于以风淋方式去除所述碳纸上的疏水处理溶液;所述烘干工位用于以烘干方式去除所述碳纸上的疏水处理溶液。
可选地，所述传送组件包括第一链轮、第二链轮以及套设在所述第一链轮和所述第二链轮上且彼此并排设置的两个链条，两个所述链条上均对应设置有安装块，所述支撑板凸出设置有旋转轴，所述旋转轴转动支撑在所述安装块上。
可选地，所述旋转轴的至少一个末端穿设伸出所述安装块;所述碳纸疏水处理装置还包括导向板，所述导向板上开设有沿所述传送组件的传送方向设置的导向槽，所述旋转轴凸出于所述安装块的末端插入于所述导向槽内，且所述旋转轴与所述导向槽的接触面为平面，进而限制所述旋转轴相对于所述安装块的转动。
可选地，所述旋转轴上还设置有齿轮;所述风淋工位和所述烘干工位内设置有齿条，所述齿轮与所述齿条彼此啮合，当所述齿轮相对所述齿条运动时，所述齿轮带动所述旋转轴及所述支撑板相对于所述安装块进行旋转，所述导向板设置于所述风淋工位和所述烘干工位以外的其它区域。
本发明的有益效果是：区别于现有技术的情况，一方面，本发明提供的喷淋组件通过将碳纸固定在支撑板上，并在支撑板内部开设通孔，在支撑板的相对两侧分别设置与通孔连通的第一容置槽和第二容置槽，当第一容置槽和第二容置槽在泵的作用下形成压差时，第一容置槽中的疏水处理溶液能够在压差的作用下快速通过碳纸，而后自通孔进入第二容置槽内，并经出液口排出，由此提高喷淋组件的喷淋效率，且碳纸平铺在支撑板上，也可以避免在喷淋的过程中，造成碳纸变形或者损坏;另一方面，本发明提供的碳纸疏水处理装置将碳纸的喷淋、风淋及烘干集成于一体，可以提升设计自动化，且对喷淋后的碳纸进行风干和烘干处理，可以缩短碳纸上的疏水处理溶液干燥所需的时间，进而大大提升碳纸的疏水处理效率。
