申请日2019.01.11
公开(公告)日2019.10.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种玻璃纤维浆废水处理装置，包括依次连通的废水排放池、上层废料处理池、渗透滤池和碱水池;废水排放池和上层废料处理池之间设有第一分割装置，第一分割装置包括上下相接的滤网板和实体板;上层废料处理池与渗透滤池之间设有第二分割装置，第二分割装置包括上下相接的阻挡板和渗透结构，渗透结构包括两个相对设置的侧壁板，两个侧壁板之间填充有颗粒固形物，阻挡板的底部与颗粒固形物相接;碱水池通过输液管通向渗透滤池，输液管上设有流量泵。本实用新型实现了对玻璃纤维浆废水中不溶物的清理和酸性物质的中和，处理后的水既可直接排放，也可回收利用;清洁方便，可反复使用;结构简单，成本低廉。
权利要求书
1.一种玻璃纤维浆废水处理装置，其特征在于：包括从进水方向依次连通的废水排放池、上层废料处理池、渗透滤池和碱水池;
所述废水排放池和上层废料处理池之间设有第一分割装置，第一分割装置包括上下相接的滤网板和实体板，其中，滤网板在上、实体板在下;
所述上层废料处理池与渗透滤池之间设有第二分割装置，第二分割装置包括上下相接的阻挡板和渗透结构，其中，阻挡板在上、渗透结构在下，渗透结构包括两个相对设置的侧壁板，两个侧壁板之间填充有颗粒固形物，阻挡板的底部与颗粒固形物相接、且阻挡板与两个侧壁板之间的距离不为零;
所述碱水池通过输液管通向渗透滤池，输液管上设有流量泵。
2.根据权利要求1所述的玻璃纤维浆废水处理装置，其特征在于：所述碱水池位于渗透滤池的上方，输液管与碱水池的底部连通。
3.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：所述颗粒固形物为黄沙或石英砂中的至少一种。
4.根据权利要求3所述的玻璃纤维浆废水处理装置，其特征在于：所述黄沙的粒径为0.5mm以上，石英砂的粒径为1-2mm。
5.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：所述颗粒固形物为级配砂石，其中粒径组成为：15-25mm的含量为20-30wt%，5-10mm的含量为30-40wt%，0.5-2mm的含量为20-30wt%，0.35-0.5mm的含量为10-20wt%。
6.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：所述滤网板的两侧设有第一滑槽，废水排放池与上层废料处理池连接处的两侧壁上设有与第一滑槽及滑动配合的导轨。
7.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：所述滤网板的网孔直径为1-3mm。
8.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：所述阻挡板的两侧设有第二滑槽，上层废料处理池与渗透滤池连接处的两侧壁设有与所述第二滑槽及滑动配合的导轨。
9.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：还包括活性炭过滤网，活性炭过滤网滑动连接在渗透滤池内的侧壁上、并位于第二分割装置的下游，碱水池通过输液管通向活性炭过滤网下游的渗透滤池中。
10.根据权利要求1或2所述的玻璃纤维浆废水处理装置，其特征在于：渗透滤池中设有pH检测仪。
说明书
一种玻璃纤维浆废水处理装置
技术领域
本实用新型涉及废水处理领域，具体地说涉及一种玻璃纤维浆废水处理装置。
背景技术
低温绝热纸在制备时，需要先将玻璃纤维在酸性溶液中打浆分散，再将所得浆液稀释到目标浓度，然后再依次经过成型、脱水、干燥等处理，得到绝热纸，在成型和脱水的过程中会产生玻璃纤维浆废水。
玻璃纤维浆废水为含有废弃玻璃纤维渣的酸性废水，直接排放会对环境造成一定的污染。为了减少环境污染，同时兼顾成本要求，急需开发一种结构简单、可达标排放的玻璃纤维浆废水废水处理装置。
实用新型内容
本实用新型的目的是提供一种玻璃纤维浆废水处理装置，用于净化玻璃纤维浆废水，结构简单、成本低廉、净化效果好，可将净化后的水直接回收利用，节约了水资源。
为解决上述技术问题，本发明所采用的技术方案如下：

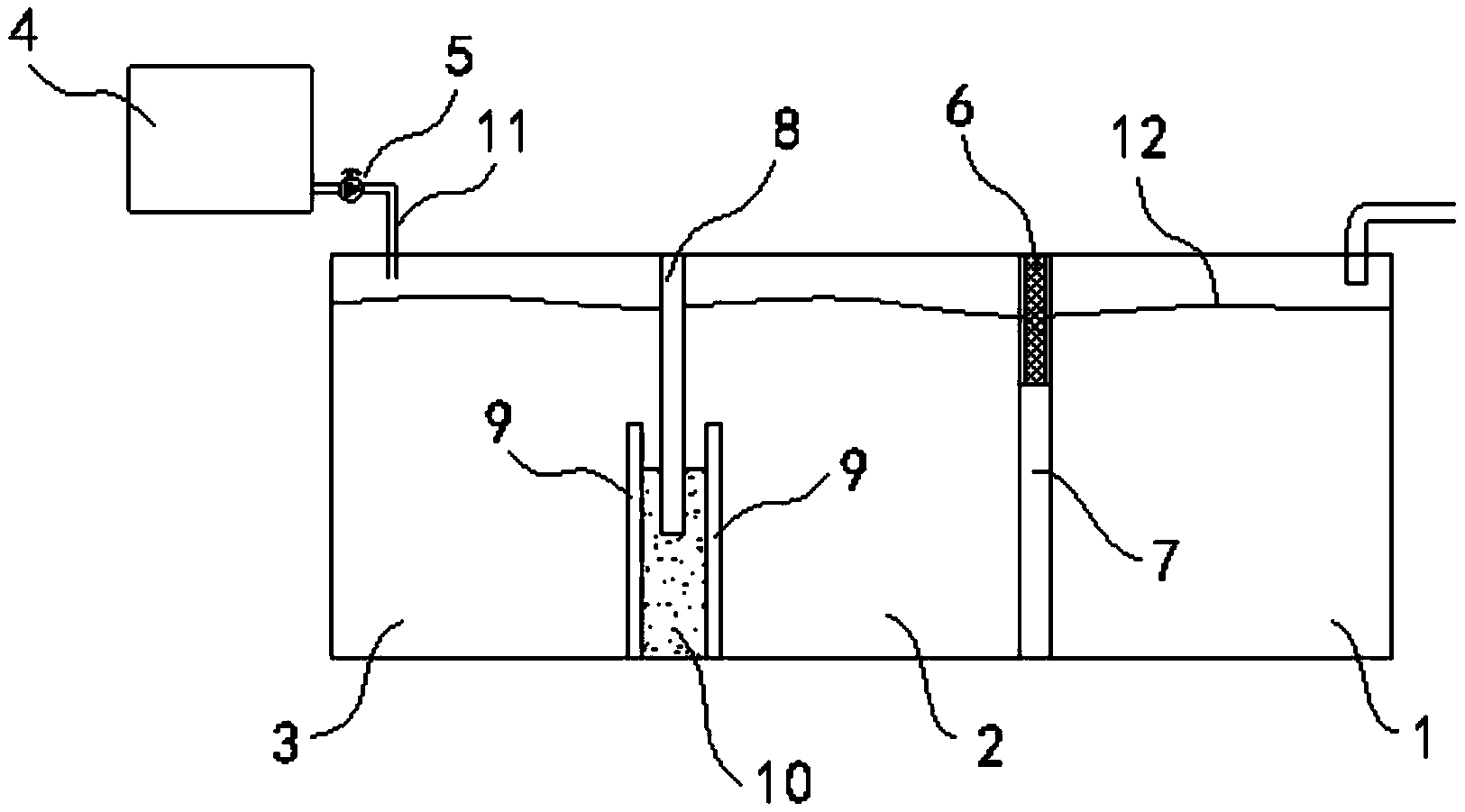

一种玻璃纤维浆废水处理装置，包括从进水方向依次连通的废水排放池、上层废料处理池、渗透滤池和碱水池;
所述废水排放池和上层废料处理池之间设有第一分割装置，第一分割装置包括上下相接的滤网板和实体板，其中，滤网板在上、实体板在下;
所述上层废料处理池与渗透滤池之间设有第二分割装置，第二分割装置包括上下相接的阻挡板和渗透结构，其中，阻挡板在上、渗透结构在下，渗透结构包括两个相对设置的侧壁板，两个侧壁板之间填充有颗粒固形物，阻挡板的底部与颗粒固形物相接、且阻挡板与两个侧壁板之间的距离不为零;
所述碱水池通过输液管通向渗透滤池，输液管上设有流量泵。
使用时，滤网板的底部低于废水排放池内废水水面高度，滤网板的顶部高于废水排放池内废水水面高度;侧壁板的高度低于上层废料处理池内废水水面高度。
流量泵用于精确控制碱水排放量。阻挡板与两个侧壁板之间的距离不为零的设计是为了水能通过颗粒固形物顺利从上层废料处理池渗透到渗透滤池。
使用时，废水直接排到废水排放池中，在废水排放池中沉淀，废水排放池中的上层清液溢流经过滤网板过滤后进入上层废料处理池内，上层废料处理池内的水渗透通过两个侧壁板之间的颗粒固形物，进入渗透滤池内，用碱水池内的碱液中和渗透滤池内的水，中和后的水既可直接排放也可回用。
本实用新型通过废水排放池、上层废料处理池、渗透滤池和碱水池，实现了对玻璃纤维浆废水的废弃玻璃纤维渣、不溶固形物的过滤，以及对废水酸碱度的处理，废水处理后可直接排放，也可直接回收利用，用于玻璃纤维的打浆分散。
本申请上下、左右、顶部、底部等方位词，均指装置正常使用的相对位置。
选地，所述渗透滤池中设有pH检测仪，用于实时显示废水pH值。中和后的水的目标pH为7～8左右。
为了减少动力损耗，所述碱水池位于渗透滤池的上方，输液管与碱水池的底部连通。这样流量泵可用流量控制阀替代，碱液在重力的作用下会自动通过输液管流向渗透滤池，碱液的流量大小通过流量控制阀的开启程度控制。
所述颗粒固形物为黄沙或石英砂中的至少一种。本实用新型采用颗粒固形物渗透滤水的原理，将废水中的固形物阻隔在上层废料处理池中，上层废料处理池中的水渗透流入渗透滤池。
进一步优选，黄沙的粒径为0.5mm以上，石英砂的粒径为1-2mm。
作为本申请的另一种优选方案，所述颗粒固形物为级配砂石，其中粒径组成为：15-25mm的含量为20-30wt%，5-10mm的含量为30-40wt%，0.5-2mm的含量为20-30wt%，0.35-0.5mm的含量为10-20wt%。申请人经实践研究发现，这样既能提高水的渗透效率，又能更好地保证水的净化效果。
作为本实用新型的进一步优化，所述滤网板的两侧设有第一滑槽，所述废水排放池与上层废料处理池连接处的两侧壁设有与所述第一滑槽及滑动配合的导轨。该设计使滤网板可拆卸清理，清除上面残留的玻璃纤维渣。
优选地，所述滤网板的网孔直径为1-3mm。这样能同时兼顾水的净化效果和效率。
作为本实用新型的进一步优化，所述阻挡板的两侧设有第二滑槽，所述上层废料处理池与渗透滤池连接处的两侧壁设有与所述第二滑槽及滑动配合的导轨。该设计可以将第二隔板分离开来，方便清洁颗粒固形物。
为了达到更好的净化效果，玻璃纤维浆废水处理装置，还包括活性炭过滤网，活性炭过滤网滑动连接在渗透滤池内的侧壁上、并位于第二分割装置的下游，碱水池通过输液管通向活性炭过滤网下游的渗透滤池中。活性炭过滤网的高度高于渗透滤池内液面高度，这样渗透进入渗透滤池内的水再经过活性炭过滤网过滤，进一步提高了水的洁净程度。
本申请上游到下游的方向也即废水在处理装置中的流向。
本实用新型未提及的技术均参照现有技术。
有益效果：本实用新型玻璃纤维浆废水处理装置，实现了对玻璃纤维浆废水中玻璃纤维渣、不溶物的清理和酸性物质的中和，经本实用新型玻璃纤维浆废水处理装置处理过的水既可直接排放，也可回收利用;清洁方便，可反复使用;结构简单，成本低廉，易于推广。
