申请日2019.07.08
公开(公告)日2019.10.08
IPC分类号C02F9/12
摘要
本发明公开了基于黑臭水体治理的快速净化装置及方法，包括沉淀装置、过滤装置和灭菌净化装置，灭菌净化装置的顶部固定安装有过滤装置，灭菌净化装置的一侧固定安装有沉淀装置，沉淀装置由回收槽、过滤篮、磁性过滤板、沉淀池、混凝剂放置桶、下料螺杆和下料电机组成，混凝剂可以将水中的胶体微粒子相互粘结和聚集在一起的物质，并且可以对污水进行脱色和去除悬浮物，通过过滤装置内部的圆形过滤板进行清洁，避免杂物影响过滤，并且通过活性炭可对其异味清除，通过灭菌净化装置的空心搅拌主轴，便于将净化剂均与散入污水中，通过搅拌分轴使其充分混合，以此提高净化剂与污水混合效率，提高污水净化效率，并且紫外线杀菌灯对净化后的污水进行灭菌处理。
权利要求书

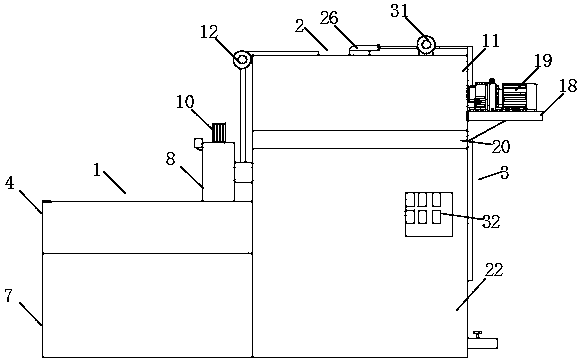

1.基于黑臭水体治理的快速净化装置，包括沉淀装置(1)、过滤装置(2)和灭菌净化装置(3)，其特征在于：所述灭菌净化装置(3)的顶部固定安装有过滤装置(2)，所述灭菌净化装置(3)的一侧固定安装有沉淀装置(1)，所述沉淀装置(1)由回收槽(4)、过滤篮(5)、磁性过滤板(6)、沉淀池(7)、混凝剂放置桶(8)、下料螺杆(9)和下料电机(10)组成，所述沉淀池(7)的顶部固定安装有回收槽(4)，所述回收槽(4)内部的一端卡接有过滤篮(5)，所述回收槽(4)内部的中间位置固定安装有磁性过滤板(6)，所述回收槽(4)底部远离过滤篮(5)的一端与沉淀池(7)相连通，所述回收槽(4)顶部远离过滤篮(5)的一端固定安装有混凝剂放置桶(8)，所述混凝剂放置桶(8)的内部转动连接有下料螺杆(9)，所述混凝剂放置桶(8)的顶部固定安装有下料电机(10)，所述下料电机(10)的输出端与下料螺杆(9)固定连接。
2.根据权利要求1所述的基于黑臭水体治理的快速净化装置，其特征在于：所述过滤装置(2)由过滤桶(11)、一号水泵(12)、传动轴(13)、清洁刷(14)、圆形过滤板(15)、涡杆(16)、密封盖(17)、辅助支撑板(18)、传动电机(19)、输送管道(20)和活性炭(21)组成，所述过滤桶(11)内部的两端均转动连接有传动轴(13)，两个所述传动轴(13)之间固定连接有涡杆(16)，所述传动轴(13)的外侧固定安装有清洁刷(14)，所述过滤桶(11)的内部固定安装有圆形过滤板(15)，所述清洁刷(14)与圆形过滤板(15)滑动连接，所述过滤桶(11)远离回收槽(4)的一端固定安装有辅助支撑板(18)，所述辅助支撑板(18)的顶部固定安装有传动电机(19)，所述传动电机(19)的输出端与传动轴(13)固定连接，所述过滤桶(11)的底部固定连接有输送管道(20)，所述输送管道(20)的内部填充有活性炭(21)。
3.根据权利要求1所述的基于黑臭水体治理的快速净化装置，其特征在于：所述灭菌净化装置(3)由净化箱(22)、涡轮(23)、搅拌分轴(24)、雾化喷头(25)、旋转接头(26)、净化剂添加箱(27)、密封玻璃罩(28)、紫外线杀菌灯(29)、搅拌主轴(30)和二号水泵(31)组成，所述净化箱(22)的顶部与输送管道(20)的连接，所述净化箱(22)内壁的底部与过滤桶(11)内壁的顶部转动连接有空心结构的搅拌主轴(30)，所述搅拌主轴(30)从圆形过滤板(15)的中部穿过，且所述搅拌主轴(30)与圆形过滤板(15)转动连接，所述搅拌主轴(30)的外侧且位于过滤桶(11)内部固定套有涡轮(23)，所述涡轮(23)与涡杆(16)啮合连接，所述搅拌主轴(30)的外侧且位于净化箱(22)内等距固定安装有搅拌分轴(24)，所述搅拌主轴(30)的外侧均固定安装有雾化喷头(25)，所述雾化喷头(25)与搅拌主轴(30)中部的空心结构相连通，所述净化箱(22)远离沉淀池(7)的一端固定安装有净化剂添加箱(27)。
4.根据权利要求2所述的基于黑臭水体治理的快速净化装置，其特征在于：所述过滤桶(11)远离辅助支撑板(18)的一端镶嵌有密封盖(17)。
5.根据权利要求2所述的基于黑臭水体治理的快速净化装置及方法，其特征在于：所述过滤桶(11)的顶部固定安装有一号水泵(12)，所述一号水泵(12)的输出端通过水管与过滤桶(11)，所述一号水泵(12)的输入端通过水管与沉淀池(7)连接。
6.根据权利要求3所述的基于黑臭水体治理的快速净化装置，其特征在于：所述搅拌主轴(30)的顶部从过滤桶(11)的顶部穿出且固定安装有旋转接头(26)，所述过滤桶(11)的顶部固定安装有二号水泵(31)，所述二号水泵(31)的输出端通过水管与旋转接头(26)连接，所述二号水泵(31)的输入端通过水管与净化剂添加箱(27)连接。
7.根据权利要求3所述的基于黑臭水体治理的快速净化装置，其特征在于：所述净化箱(22)的内壁等距固定安装有若干个密封玻璃罩(28)，所述密封玻璃罩(28)的内部均固定安装有紫外线杀菌灯(29)。
8.根据权利要求3所述的基于黑臭水体治理的快速净化装置，其特征在于：所述净化箱(22)的外侧固定安装有控制面板(32)，所述下料电机(10)、一号水泵(12)、传动电机(19)、紫外线杀菌灯(29)和二号水泵(31)均与控制面板(32)电性连接。
9.基于黑臭水体治理的快速净化方法，其特征在于：将污水排入回收槽(4)内部的过滤篮(5)内，过滤篮(5)对污水中的大颗粒和杂物进行过滤，然后过滤后的污水通过磁性过滤板(6)流入沉淀池(7)，因此沉淀池(7)具有一定磁性，因此可以对污水的中的金属颗粒进行回收和集中处理，通过下料电机(10)带动下料螺杆(9)转动，下料螺杆(9)将混凝剂放置桶(8)内部的混凝剂匀速投放入沉淀池(7)内，混凝剂可以将水中的胶体微粒子相互粘结和聚集在一起的物质，并且可以对污水进行脱色和去除悬浮物，污水在沉淀池(7)内部沉淀一定时间后，一号水泵(12)将沉淀池(7)内部的污水排入过滤桶(11)内，与此同时，紫外线杀菌灯(29)带动传动轴(13)转动，传动轴(13)带动清洁刷(14)对圆形过滤板(15)内壁进行粉刷，便于污水的过滤，防止杂质堵住圆形过滤板(15)，便于污水通过圆形过滤板(15)流入输送管道(20)内，因此输送管道(20)内部填充有活性炭(21)，活性炭(21)对污水进行异味清除，然后污水进入净化箱(22)内，传动轴(13)通过涡杆(16)带动涡轮(23)转动，涡轮(23)带动搅拌主轴(30)转动，与此同时，二号水泵(31)将净化剂添加箱(27)内部的净化剂通过旋转接头26排入转动的搅拌主轴(30)内，因搅拌主轴(30)为空心结构，且搅拌主轴(30)的外侧等距固定连接有雾化喷头(25)，雾化喷头(25)将净化剂均与散入污水中，并且搅拌主轴(30)带动搅拌分轴(24)进行搅拌，以此提高净化剂与污水混合效率，提高污水净化效率，并且紫外线杀菌灯(29)对净化后的污水进行灭菌处理。
说明书
基于黑臭水体治理的快速净化装置及方法
技术领域
本发明涉及黑臭水体治理技术领域，具体为基于黑臭水体治理的快速净化装置及方法。
背景技术
水体黑臭是之当水体遭受严重有机污染时，有机物的好氧分解使水体中耗氧速率大于复氧速率，造成水体缺氧，致使有机物降解不完全、速度减缓，厌氧生物降解过程生成硫化氢、胺、氨、硫醇等发臭物质，同时形成FeS、MnS等黑色物质，使水体发生黑臭，水体黑臭是严重的水污染现象，使水体完全丧失使用功能，并影响景观以及人类生活和健康,因此对黑臭水的治理相关重要，现有的的净化技术,无法对污水的中的金属颗粒进行回收和集中处理，无法均匀适量的向沉淀池中撒入混凝剂，无法快速对污水进行脱色和去除悬浮物，无法使净化剂均与与污水充分混合，无法提高净化剂与污水混合效率，无法提高污水净化效率，无法对净化后的污水进行灭菌处理。
发明内容
本发明的目的在于提供基于黑臭水体治理的快速净化装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：基于黑臭水体治理的快速净化装置及方法，包括沉淀装置、过滤装置和灭菌净化装置，所述灭菌净化装置的顶部固定安装有过滤装置，所述灭菌净化装置的一侧固定安装有沉淀装置，所述沉淀装置由回收槽、过滤篮、磁性过滤板、沉淀池、混凝剂放置桶、下料螺杆和下料电机组成，所述沉淀池的顶部固定安装有回收槽，所述回收槽内部的一端卡接有过滤篮，所述回收槽内部的中间位置固定安装有磁性过滤板，所述回收槽底部远离过滤篮的一端与沉淀池相连通，所述回收槽顶部远离过滤篮的一端固定安装有混凝剂放置桶，所述混凝剂放置桶的内部转动连接有下料螺杆，所述混凝剂放置桶的顶部固定安装有下料电机，所述下料电机的输出端与下料螺杆固定连接。
作为优选，所述过滤装置由过滤桶、一号水泵、传动轴、清洁刷、圆形过滤板、涡杆、密封盖、辅助支撑板、传动电机、输送管道和活性炭组成，所述过滤桶内部的两端均转动连接有传动轴，两个所述传动轴之间固定连接有涡杆，所述传动轴的外侧固定安装有清洁刷，所述过滤桶的内部固定安装有圆形过滤板，所述清洁刷与圆形过滤板滑动连接，所述过滤桶远离回收槽的一端固定安装有辅助支撑板，所述辅助支撑板的顶部固定安装有传动电机，所述传动电机的输出端与传动轴固定连接，所述过滤桶的底部固定连接有输送管道，所述输送管道的内部填充有活性炭。
作为优选，所述灭菌净化装置由净化箱、涡轮、搅拌分轴、雾化喷头、旋转接头、净化剂添加箱、密封玻璃罩、紫外线杀菌灯、搅拌主轴和二号水泵组成，所述净化箱的顶部与输送管道的连接，所述净化箱内壁的底部与过滤桶内壁的顶部转动连接有空心结构的搅拌主轴，所述搅拌主轴从圆形过滤板的中部穿过，且所述搅拌主轴与圆形过滤板转动连接，所述搅拌主轴的外侧且位于过滤桶内部固定套有涡轮，所述涡轮与涡杆啮合连接，所述搅拌主轴的外侧且位于净化箱内等距固定安装有搅拌分轴，所述搅拌主轴的外侧均固定安装有雾化喷头，所述雾化喷头与搅拌主轴中部的空心结构相连通，所述净化箱远离沉淀池的一端固定安装有净化剂添加箱。
作为优选，所述过滤桶远离辅助支撑板的一端镶嵌有密封盖。
作为优选，所述过滤桶的顶部固定安装有一号水泵，所述一号水泵的输出端通过水管与过滤桶，所述一号水泵的输入端通过水管与沉淀池连接。
作为优选，所述搅拌主轴的顶部从过滤桶的顶部穿出且固定安装有旋转接头，所述过滤桶的顶部固定安装有二号水泵，所述二号水泵的输出端通过水管与旋转接头连接，所述二号水泵的输入端通过水管与净化剂添加箱连接。
作为优选，所述净化箱的内壁等距固定安装有若干个密封玻璃罩，所述密封玻璃罩的内部均固定安装有紫外线杀菌灯。
作为优选，所述净化箱的外侧固定安装有控制面板，所述下料电机、一号水泵、传动电机、紫外线杀菌灯和二号水泵均与控制面板电性连接。
基于黑臭水体治理的快速净化方法，将污水排入回收槽内部的过滤篮内，过滤篮对污水中的大颗粒和杂物进行过滤，然后过滤后的污水通过磁性过滤板流入沉淀池，因此沉淀池具有一定磁性，因此可以对污水的中的金属颗粒进行回收和集中处理，通过下料电机带动下料螺杆转动，下料螺杆将混凝剂放置桶内部的混凝剂匀速投放入沉淀池内，混凝剂可以将水中的胶体微粒子相互粘结和聚集在一起的物质，并且可以对污水进行脱色和去除悬浮物，污水在沉淀池内部沉淀一定时间后，一号水泵将沉淀池内部的污水排入过滤桶内，与此同时，紫外线杀菌灯带动传动轴转动，传动轴带动清洁刷对圆形过滤板内壁进行粉刷，便于污水的过滤，防止杂质堵住圆形过滤板，便于污水通过圆形过滤板流入输送管道内，因此输送管道内部填充有活性炭，活性炭对污水进行异味清除，然后污水进入净化箱内，传动轴通过涡杆带动涡轮转动，涡轮带动搅拌主轴转动，与此同时，二号水泵将净化剂添加箱内部的净化剂通过旋转接头排入转动的搅拌主轴内，因搅拌主轴为空心结构，且搅拌主轴的外侧等距固定连接有雾化喷头，雾化喷头将净化剂均与散入污水中，并且搅拌主轴带动搅拌分轴进行搅拌，以此提高净化剂与污水混合效率，提高污水净化效率，并且紫外线杀菌灯对净化后的污水进行灭菌处理。
与现有技术相比，本发明的有益效果是：本发明通过设置了沉淀装置，通过过滤篮多污水悬浮和大颗粒进行过滤，通过磁性过滤板可以对污水的中的金属颗粒进行回收和集中处理，并且通过下料螺杆对混凝剂沉淀池中匀速撒入混凝剂，混凝剂可以将水中的胶体微粒子相互粘结和聚集在一起的物质，并且可以对污水进行脱色和去除悬浮物，通过过滤装置内部的圆形过滤板进行清洁，避免杂物影响过滤，并且通过活性炭可对其异味清除，通过灭菌净化装置的空心搅拌主轴，便于将净化剂均与散入污水中，通过搅拌分轴使其充分混合，以此提高净化剂与污水混合效率，提高污水净化效率，并且紫外线杀菌灯对净化后的污水进行灭菌处理。（发明人吴江;陈文章;徐虎;赵鹏;管军）
