申请日2020.03.12
公开(公告)日2020.05.19
IPC分类号B01D21/02; B01D21/24
摘要
本发明属于污水处理技术领域，尤其是串联式污水处理桶快速沉淀装置，包括并排放置的三个搅拌桶，所述搅拌桶的底部上开设有空腔，三个空腔的底部内壁上分别转动安装有第一转动杆，第二转动杆和第三转动杆，所述第一转动杆，第二转动杆和第三转动杆的顶部分别延伸至三个搅拌桶内，第一转动杆，第二转动杆和第三转动杆的顶部均固定安装有搅拌棒，第一转动杆，第二转动杆和第三转动杆上固定套接有密封圈，且密封圈与搅拌桶的内壁紧密接触。本发明在搅拌桶顶部设置了清水通道，进溢出的清水收集并有效的利用起来，且搅拌桶底部安装有螺旋输送机可以快速的将剩余物质输送离开。
权利要求书

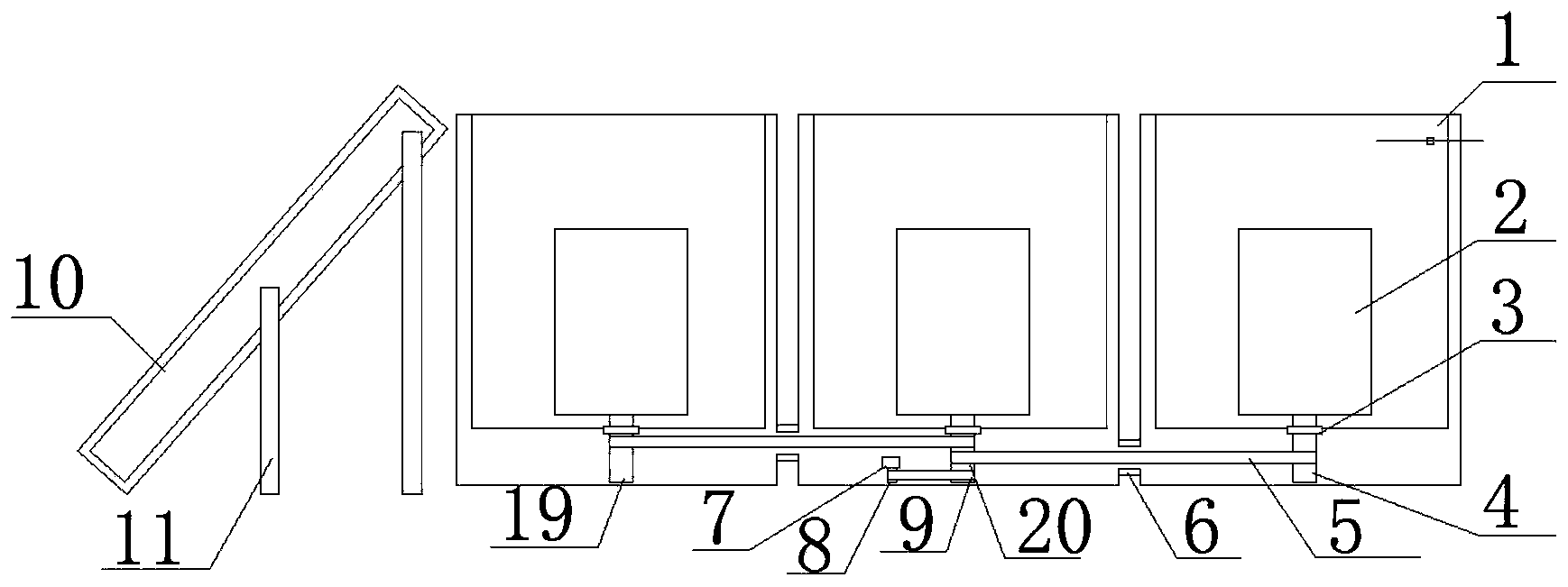

1.串联式污水处理桶快速沉淀装置，包括并排放置的三个搅拌桶(1)，其特征在于，所述搅拌桶(1)的底部上开设有空腔，三个空腔的底部内壁上分别转动安装有第一转动杆(4)，第二转动杆(19)和第三转动杆(20)，所述第一转动杆(4)，第二转动杆(19)和第三转动杆(20)的顶部分别延伸至三个搅拌桶(1)内，第一转动杆(4)，第二转动杆(19)和第三转动杆(20)的顶部均固定安装有搅拌棒(2)，第一转动杆(4)，第二转动杆(19)和第三转动杆(20)上固定套接有密封圈(3)，且密封圈(3)与搅拌桶(1)的内壁紧密接触。
2.根据权利要求1所述的串联式污水处理桶快速沉淀装置，其特征在于，位于中间的一个空腔底部内壁上固定安装有电机(7)，电机(7)的输出端上固定安装有输出轴(8)，输出轴(8)上固定安装有主动轮，第三转动杆(20)上套接有位于空腔内的第一从动轮和两个第二从动轮，主动轮和第一从动轮上上套接有同一个第一皮带(9)，第一转动杆(4)和第二转动杆(19)上均套接有第三从动轮，位于同一侧的第二从动轮和第三从动轮上套接有同一个第二皮带(5)，相邻的两个搅拌桶(1)之间均固定安装有保护盒(6)，且保护盒(6)与第二皮带(5)相适配。
3.根据权利要求1所述的串联式污水处理桶快速沉淀装置，其特征在于，所述搅拌桶(1)一侧固定安装有扶梯(10)，扶梯(10)呈L型结构，扶梯(10)的两侧均固定安装有支撑架(11)。
4.根据权利要求1所述的串联式污水处理桶快速沉淀装置，其特征在于，所述搅拌桶(1)一侧顶部开设有凹口，凹口上均固定安装有纱网(12)，纱网(12)远离搅拌桶(1)的一侧固定安装有通道(13)的一端，且通道(13)与凹口相适配，三个通道(13)的另一端固定安装有同一个总通道(14)，总通道(14)呈T型结构，总通道(14)的另一端固定连接有储水桶(15)。
5.根据权利要求1所述的串联式污水处理桶快速沉淀装置，其特征在于，三个搅拌桶(1)底部均开设有出料口，出料口内固定安装有出料管(16)的一端，出料管(16)上固定安装有阀门(17)，出料管(16)的另一端固定连接有螺旋输送机(18)。
说明书
串联式污水处理桶快速沉淀装置
技术领域
本发明涉及污水处理技术领域，尤其涉及串联式污水处理桶快速沉淀装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，处理较易。
市场上的大多数污水快速沉淀顶部的清水没有得到很好二次利用，造成很大的浪费还有底部剩余的物质，没有快速让其流出，大大的降低了做事效率。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的串联式污水处理桶快速沉淀装置。
为了实现上述目的，本发明采用了如下技术方案：
串联式污水处理桶快速沉淀装置，包括并排放置的三个搅拌桶，所述搅拌桶的底部上开设有空腔，三个空腔的底部内壁上分别转动安装有第一转动杆，第二转动杆和第三转动杆，所述第一转动杆，第二转动杆和第三转动杆的顶部分别延伸至三个搅拌桶内，第一转动杆，第二转动杆和第三转动杆的顶部均固定安装有搅拌棒，第一转动杆，第二转动杆和第三转动杆上固定套接有密封圈，且密封圈与搅拌桶的内壁紧密接触。
优选的，位于中间的一个空腔底部内壁上固定安装有电机，电机的输出端上固定安装有输出轴，输出轴上固定安装有主动轮，第三转动杆上套接有位于空腔内的第一从动轮和两个第二从动轮，主动轮和第一从动轮上上套接有同一个第一皮带，第一转动杆和第二转动杆上均套接有第三从动轮，位于同一侧的第二从动轮和第三从动轮上套接有同一个第二皮带，相邻的两个搅拌桶之间均固定安装有保护盒，且保护盒与第二皮带相适配。
优选的，所述搅拌桶一侧固定安装有扶梯，扶梯呈L型结构，扶梯的两侧均固定安装有支撑架。
优选的，所述搅拌桶一侧顶部开设有凹口，凹口上均固定安装有纱网，纱网远离搅拌桶的一侧固定安装有通道的一端，且通道与凹口相适配，三个通道的另一端固定安装有同一个总通道，总通道呈T型结构，总通道的另一端固定连接有储水桶。
优选的，三个搅拌桶底部均开设有出料口，出料口内固定安装有出料管的一端，出料管上固定安装有阀门，出料管的另一端固定连接有螺旋输送机。
与现有技术相比，本发明的有益效果是：
本发明中，使用串联式污水处理桶快速沉淀装置时，先将需要沉淀的污水全部放入搅拌桶中，启动电机，电机的输出轴带动第一皮带，第一皮带带动第三转动杆，第三转动杆带动第二皮带，第二皮带分别带动第一转动杆和第二转动杆，第一转动杆、第二转动杆和第三转动杆分别带动转动棒转动，顶部溢出的清水从通道流出，通过总通道，最后流入储水桶中，搅拌桶底部剩余的物质通过螺旋输送机流出。
本发明在搅拌桶顶部设置了清水通道，进溢出的清水收集并有效的利用起来，且搅拌桶底部安装有螺旋输送机可以快速的将剩余物质输送离开。（发明人吴进和;李正华;李继东;顾永生）
