申请日20200303
公开(公告)日20200616
IPC分类号G01N33/18; C02F1/00
摘要
本发明公开一种城市污水水质多参数在线监测仪器，包括第一处理机构，所述第一处理机构一侧设有第一处理液投放机构，第一处理机构一侧还设有第二处理机构，第二处理机构一侧设有第二处理液投放机构，第二处理机构一侧还设有合格池，第一处理机构包括污水投放池，污水投放池顶端设有第一设备平台，污水投放池一侧设有滤网卡槽，滤网卡槽上设有滤网板，滤网板下端设有插入滤网卡槽内的滤网，污水投放池一侧还设有第一处理池，第一处理池上设有阵列分布的水泵支撑板，水泵支撑板上设有第一水泵，第一水泵下端设有伸入第一处理池的第一抽水管，第一水泵一侧设有第一出水管。本发明结构简单，检测处理效率高，提高了污水的检测与处理效率。
权利要求书

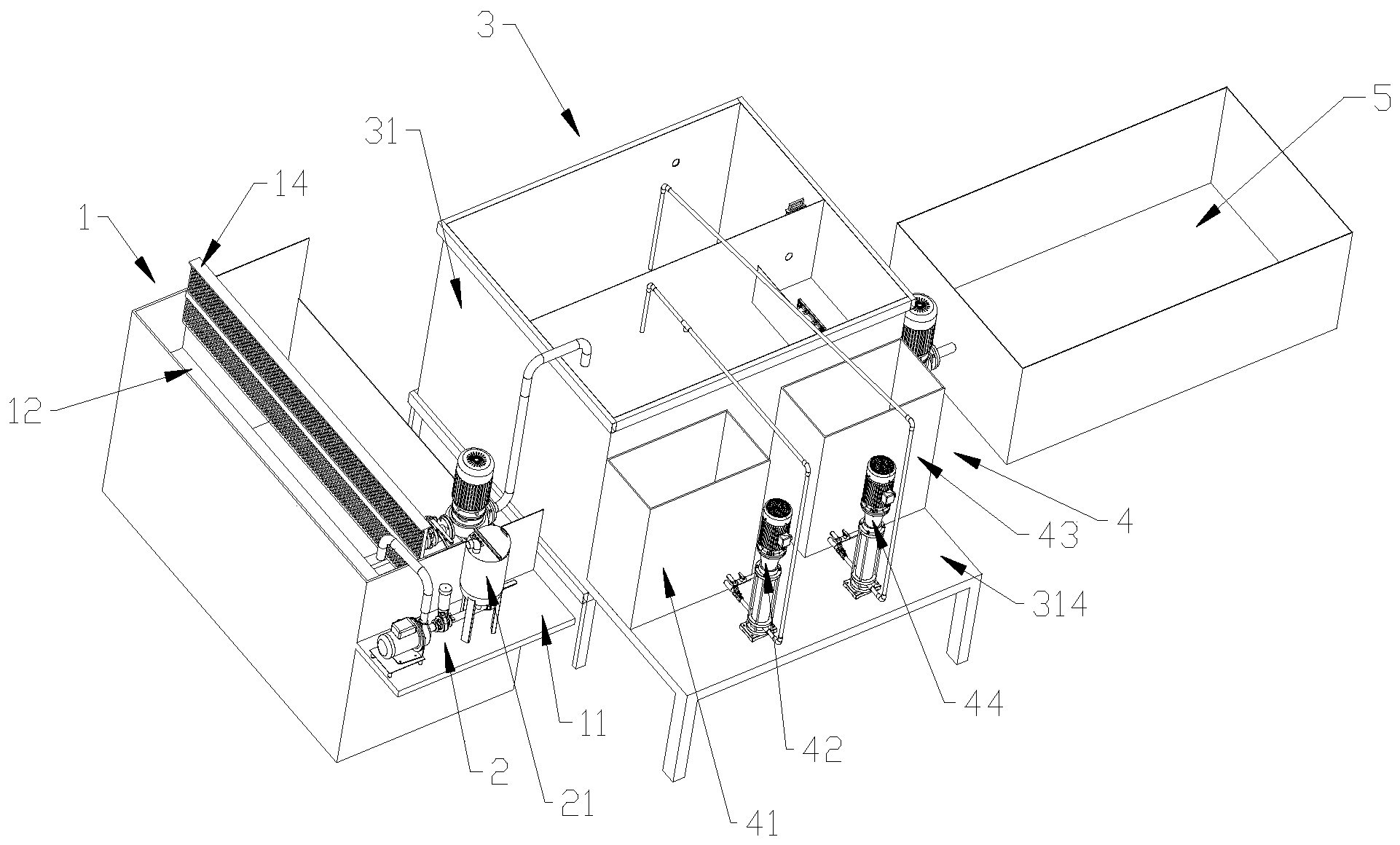

1.一种城市污水水质多参数在线监测仪器，包括第一处理机构(1)，其特征在于，所述第一处理机构(1)一侧设有第一处理液投放机构(2)，第一处理机构(1)一侧还设有第二处理机构(3)，第二处理机构(3)一侧设有第二处理液投放机构(4)，第二处理机构(3)一侧还设有合格池(5)，第一处理机构(1)包括污水投放池(12)，污水投放池(12)顶端设有第一设备平台(11)，第一处理液投放机构(2)放置在第一设备平台(11)上，污水投放池(12)一侧设有滤网卡槽(13)，滤网卡槽(13)上设有滤网板(14)，滤网板(14)下端设有插入滤网卡槽(13)内的滤网(141)，污水投放池(12)一侧还设有第一处理池(15)，第一处理池(15)上设有阵列分布的水泵支撑板(151)，水泵支撑板(151)上设有第一水泵(16)，第一水泵(16)下端设有伸入第一处理池(15)的第一抽水管(161)，第一水泵(16)一侧设有第一出水管(162)。
2.根据权利要求1所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第一处理液投放机构(2)包括处理液罐(21)，处理液罐(21)上端设有注液管(211)，处理液罐(21)上端还设有罐盖(212)，处理液罐(21)下端设有第一处理管(213)，第一处理管(213)下端设有第一连接管(22)，第一连接管(22)一侧设有第一维护阀门(221)，第一连接管(22)另一端设有流量阀(23)，流量阀(23)一端设有第二水泵(24)，第二水泵(24)与流量阀(23)之间设有第二抽水管(241)，第二水泵(24)上端设有第二出水管(242)，第二出水管(242)顶端设有延长管(25)。
3.根据权利要求1所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第二处理机构(3)包括包括包括检测水池(31)，检测水池(31)内设有第一检测池(311)与第二检测池(312)，检测水池(31)一侧设有第三水泵(32)。
4.根据权利要求3所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第一检测池(311)内一侧设有高横板(313)，高横板(313)一侧设有挡板(3131)，第一检测池(311)与第二检测池(312)之间设有连通孔(3133)，连通孔(3133)一侧设有闸门框(3132)，闸门框(3132)内设有闸门(3134)，连通孔(3133)在高横板(313)一侧，第一检测池(311)底部一侧设有第一出水孔(3111)。
5.根据权利要求3所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第二检测池(312)一侧设有取样管孔(3121)，取样管孔(3121)外设有取样管(3141)，取样管(3141)下方设有取样池(314)，第二检测池(312)底部一侧设有第二出水孔(3122)。
6.根据权利要求3所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第三水泵(32)一端设有第三抽水管(321)与第四抽水管(322)，第三水泵(32)另一端设有第三出水管(323)，第三抽水管(321)与第四抽水管(322)上均设有第一阀门(324)，第三出水管(323)连接合格池(5)。
7.根据权利要求3所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第一检测池(311)与第二检测池(312)底部均为斜坡。
8.根据权利要求3所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述检测水池(31)一侧还设有第二设备平台(316)，第一检测池(311)、第二检测池(312)与取样池(314)内和高横板(313)上均设有多功能测仪器(315)。
9.根据权利要求1所述的一种城市污水水质多参数在线监测仪器,其特征在于，所述第二处理液投放机构(4)包括第一处理液箱(41)与第二处理液箱(43)，第二处理液投放机构(4)放置在第二设备平台(316)上，第一处理液箱(41)与第二处理液箱(43)一侧分别设有第四水泵(42)与第五水泵(44)，第四水泵(42)与第五水泵(44)和第一处理液箱(41)与第二处理液箱(43)之间均设有第五抽水管(421)，第五抽水管(421)一侧设有第二维护阀门(422)，第五抽水管(421)上还设有第二阀门(423)，第四水泵(42)上设有第四出水管(424)，第五水泵(44)上设有第五出水管(441)，第四出水管(424)通入第一检测池(311)，第五出水管(441)通入第二检测池(312)。
说明书
一种城市污水水质多参数在线监测仪器
技术领域
本发明涉及一种污水处理领域，具体是一种城市污水水质多参数在线监测仪器。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，由于资源的过度利用及环境的破坏等一系列的原因，水质污染正在加剧恶化，水质污染，除了生活废水外，工厂企业排放的污水是主要原因，通过先进完善的水质检测技术，将是遏制水质污染，保护人类生命之源的重要手段，污水在处理的过程中，检测十分重要，针对这种情况，现提出一种城市污水水质多参数在线监测仪器。
发明内容
本发明的目的在于提供一种城市污水水质多参数在线监测仪器，结构简单，使用安装方便，便于后期维护，降低了作业人员的劳动强度，检测处理效率高，提高了污水的检测与处理效率，避免了污水处理不彻底的隐患，保护了环境。
本发明的目的可以通过以下技术方案实现：
一种城市污水水质多参数在线监测仪器，包括第一处理机构，所述第一处理机构一侧设有第一处理液投放机构，第一处理机构一侧还设有第二处理机构，第二处理机构一侧设有第二处理液投放机构，第二处理机构一侧还设有合格池，第一处理机构包括污水投放池，污水投放池顶端设有第一设备平台，第一处理液投放机构放置在第一设备平台上，污水投放池一侧设有滤网卡槽，滤网卡槽上设有滤网板，滤网板下端设有插入滤网卡槽内的滤网，污水投放池一侧还设有第一处理池，第一处理池上设有阵列分布的水泵支撑板，水泵支撑板上设有第一水泵，第一水泵下端设有伸入第一处理池的第一抽水管，第一水泵一侧设有第一出水管。
进一步地，所述第一处理液投放机构包括处理液罐，处理液罐上端设有注液管，处理液罐上端还设有罐盖，处理液罐下端设有第一处理管，第一处理管下端设有第一连接管，第一连接管一侧设有第一维护阀门，第一连接管另一端设有流量阀，流量阀一端设有第二水泵，第二水泵与流量阀之间设有第二抽水管，第二水泵上端设有第二出水管，第二出水管顶端设有延长管。
进一步地，所述第二处理机构包括包括包括检测水池，检测水池内设有第一检测池与第二检测池，检测水池一侧设有第三水泵。
进一步地，所述第一检测池内一侧设有高横板，高横板一侧设有挡板，第一检测池与第二检测池之间设有连通孔，连通孔一侧设有闸门框，闸门框内设有闸门，连通孔在高横板一侧，第一检测池底部一侧设有第一出水孔。
进一步地，所述第二检测池一侧设有取样管孔，取样管孔外设有取样管，取样管下方设有取样池，第二检测池底部一侧设有第二出水孔。
进一步地，所述第三水泵一端设有第三抽水管与第四抽水管，第三水泵另一端设有第三出水管，第三抽水管与第四抽水管上均设有第一阀门，第三出水管连接合格池。
进一步地，所述第一检测池与第二检测池底部均为斜坡。
进一步地，所述检测水池一侧还设有第二设备平台，第一检测池、第二检测池与取样池内和高横板上均设有多功能测仪器。
进一步地，所述第二处理液投放机构包括第一处理液箱与第二处理液箱，第二处理液投放机构放置在第二设备平台上，第一处理液箱与第二处理液箱一侧分别设有第四水泵与第五水泵，第四水泵与第五水泵和第一处理液箱与第二处理液箱之间均设有第五抽水管，第五抽水管一侧设有第二维护阀门，第五抽水管上还设有第二阀门，第四水泵上设有第四出水管，第五水泵上设有第五出水管，第四出水管通入第一检测池，第五出水管通入第二检测池。
本发明的有益效果：
1、本发明结构简单，使用安装方便，便于后期维护，降低了作业人员的劳动强度;
2、本发明检测处理效率高，提高了污水的检测与处理效率，避免了污水处理不彻底的隐患，保护了环境。（发明人秦成龙;虞潮洋;俞焘;李世涛）
