申请日20200628
公开(公告)日20200918
IPC分类号B01D36/02; C02F1/00
摘要
本发明公布了一种生活废水净化回收处理装置，包括外箱体、挤压筒、滤筒、活塞座、电动液压缸、滤水箱和滤水框，本发明的有益效果是，本装置在使用的过程中，通过电动液压缸的工作驱动活塞座升降，活塞座在下降的过程中可以将废水挤压，从而使其更加快速的通过滤筒进行净化，提高净化的效率和效果，同时，滤筒的拆装方便，便于对滤筒进行更换。
权利要求书

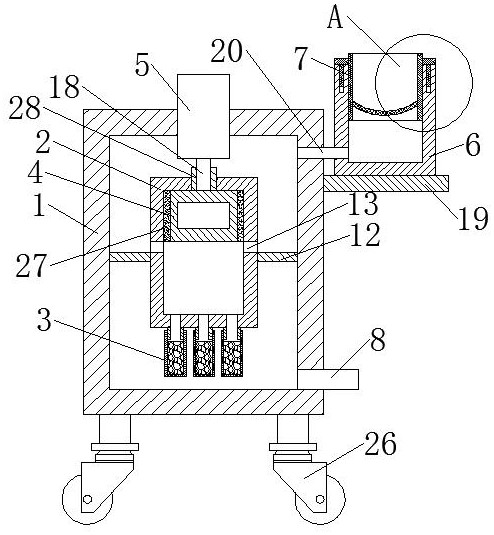

1.一种生活废水净化回收处理装置，其特征在于：包括外箱体、挤压筒、滤筒、活塞座、电动液压缸、滤水箱和滤水框;
所述外箱体为前侧敞口的长方体空腔结构，外箱体的右侧板底部固接有排水管，外箱体的前侧面四角处固接有紧固螺杆，还包括盖板，所述盖板设置在外箱体的前侧，盖板的四角处与紧固螺杆插接，盖板前侧的各紧固螺杆上均啮合有紧固螺母;
所述挤压筒通过安装板固接在外箱体内，挤压筒为圆柱形空腔结构，挤压筒的弧形板上圆周均匀设有进水口，所述进水口的底部与安装板的上表面平齐，挤压筒的底板上密布有落水口，挤压筒的底板下表面还固接有与落水口同轴设置的螺纹连接套;
所述滤筒为顶部敞口的圆柱形空腔结构，滤筒与螺纹连接套螺纹连接，滤筒的底板上密布有通孔，滤筒内盛装有活性炭;
所述活塞座滑动连接在挤压筒中;
所述电动液压缸固接在外箱体的顶板上，电动液压缸作往复的升降行程，电动液压缸设有竖直向下的伸缩杆，所述伸缩杆与挤压筒的顶板滑动连接，伸缩杆的底部与活塞座的上表面中心固接;
所述外箱体的右侧板外壁上部固接有固定座，所述滤水箱固接在固定座上，滤水箱为顶部敞口的圆柱形空腔结构，滤水箱的左侧底部通过进水管与外箱体的右侧板导通，滤水箱的弧形板顶面圆周均匀设有插孔;
所述滤水框滑动连接在滤水箱内，滤水框的外径等于滤水箱的内径，滤水框的外壁固接有连接座，所述连接座的下表面固接有与插孔对应的插杆，滤水框为上下两端敞口的圆柱形空腔结构，滤水框的内腔固接有弧形的沥水网。
2.根据权利要求 1 所述的一种生活废水净化回收处理装置，其特征在于：所述盖板的后侧面固接有密封垫层。
3.根据权利要求 1 所述的一种生活废水净化回收处理装置，其特征在于：所述外箱体的底部四角处均固接有自锁万向轮。
4.根据权利要求 1 所述的一种生活废水净化回收处理装置，其特征在于：所述活塞座为不锈钢材料制成的内部空心结构，活塞座的弧形外壁固接有橡胶密封套。
5.根据权利要求 1 所述的一种生活废水净化回收处理装置，其特征在于：所述挤压筒的顶板中心固接有密封轴套，所述伸缩杆滑动连接在密封轴套内。
6.根据权利要求 1 所述的一种生活废水净化回收处理装置，其特征在于：设所述伸缩杆处于最短收缩状态时，伸缩杆位于高点， 此时，活塞座的上表面与挤压筒的顶板下表面接触，且此时活塞座的下表面与进水口的顶部平齐，设所述伸缩杆处于最长伸长状态时，伸缩杆位于低点，伸缩杆的高点与低点之间的距离小于活塞座的高度。
说明书
一种生活废水净化回收处理装置
技术领域
本发明涉及生活废水处理装置技术领域，具体涉及一种生活废水净化回收处理装置。
背景技术
在一般的家居生活中，会存在大量的废水，比如厨房和洗手间中的清洗废水，而这些水大多会排到地漏或下水道中，造成了能源的浪费，由此一种生活废水净化回收处理装置被提出。
现有技术中，一般依靠废水本身的重力通过过滤组件来实现废水的净化，这种方式导致废水渗透过滤组件的速度较慢，造成净化的速度较慢，同时废水中的杂质还可能造成过滤组件的堵塞，仅仅依靠废水本身的重力难以通过过滤组件。
在净化的过程中，过滤组件需要经常进行更换，而传统的净化组件的拆装困难，造成过滤组件的更换不便。
发明内容
为解决上述问题，本发明提供了一种生活废水净化回收处理装置 ，本发明是通过以下技术方案来实现的。
一种生活废水净化回收处理装置，包括外箱体、挤压筒、滤筒、活塞座、电动液压缸、滤水箱和滤水框;
所述外箱体为前侧敞口的长方体空腔结构，外箱体的右侧板底部固接有排水管，外箱体的前侧面四角处固接有紧固螺杆，还包括盖板，所述盖板设置在外箱体的前侧，盖板的四角处与紧固螺杆插接，盖板前侧的各紧固螺杆上均啮合有紧固螺母;
所述挤压筒通过安装板固接在外箱体内，挤压筒为圆柱形空腔结构，挤压筒的弧形板上圆周均匀设有进水口，所述进水口的底部与安装板的上表面平齐，挤压筒的底板上密布有落水口，挤压筒的底板下表面还固接有与落水口同轴设置的螺纹连接套;
所述滤筒为顶部敞口的圆柱形空腔结构，滤筒与螺纹连接套螺纹连接，滤筒的底板上密布有通孔，滤筒内盛装有活性炭;
所述活塞座滑动连接在挤压筒中;
所述电动液压缸固接在外箱体的顶板上，电动液压缸作往复的升降行程，电动液压缸设有竖直向下的伸缩杆，所述伸缩杆与挤压筒的顶板滑动连接，伸缩杆的底部与活塞座的上表面中心固接;
所述外箱体的右侧板外壁上部固接有固定座，所述滤水箱固接在固定座上，滤水箱为顶部敞口的圆柱形空腔结构，滤水箱的左侧底部通过进水管与外箱体的右侧板导通，滤水箱的弧形板顶面圆周均匀设有插孔;
所述滤水框滑动连接在滤水箱内，滤水框的外径等于滤水箱的内径，滤水框的外壁固接有连接座，所述连接座的下表面固接有与插孔对应的插杆，滤水框为上下两端敞口的圆柱形空腔结构，滤水框的内腔固接有弧形的沥水网。
进一步地，所述盖板的后侧面固接有密封垫层。
进一步地，所述外箱体的底部四角处均固接有自锁万向轮。
进一步地，所述活塞座为不锈钢材料制成的内部空心结构，活塞座的弧形外壁固接有橡胶密封套。
进一步地，所述挤压筒的顶板中心固接有密封轴套，所述伸缩杆滑动连接在密封轴套内。
进一步地，设所述伸缩杆处于最短收缩状态时，伸缩杆位于高点，此时，活塞座的上表面与挤压筒的顶板下表面接触，且此时活塞座的下表面与进水口的顶部平齐，设所述伸缩杆处于最长伸长状态时，伸缩杆位于低点，伸缩杆的高点与低点之间的距离小于活塞座的高度。
本发明的有益效果是，本装置在使用的过程中，通过电动液压缸的工作驱动活塞座升降，活塞座在下降的过程中可以将废水挤压，从而使其更加快速的通过滤筒进行净化，提高净化的效率和效果，同时，滤筒的拆装方便，便于对滤筒进行更换。（发明人王德喜;吕连婷）
