申请日20200922
公开(公告)日20201030
IPC分类号C02F9/06
摘要
本实用新型涉及水处理领域，具体的说是一种多程氧化分解与平板膜分离的实验室废水处理设备，包括依次连接的铁碳微电解池、Fenton氧化池、电催化氧化池和平板膜分离装置。铁碳微电解池内设有若干竖直设置的隔板，隔板交替固定在铁碳微电解池的底壁和上壁，隔板高度小于铁碳微电解池内部的高度。在铁碳微电解池左右侧壁和与其相邻的隔板之间以及两相邻隔板之间填充有铁碳填料。电催化氧化池内中间位置设有竖直的阳极柱，紧贴电催化氧化池的侧壁均匀设有若干竖直放置的阴极柱。本实用新型能够最大程度的对实验室废水进行预处理，能够保证在废水经过平板膜分离装置进行处理之后标准排放，延长平板膜分离装置的使用寿命。
权利要求书
1.一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：包括自左向右依次连接的铁碳微电解池、Fenton氧化池、电催化氧化池和平板膜分离装置，在所述铁碳微电解池的左侧壁底部设有进水管，在所述平板膜分离装置的顶部设有出水管，
所述铁碳微电解池内自左向右设有若干竖直设置的隔板，所述隔板交替固定在所述铁碳微电解池的底壁和上壁，所述隔板高度小于所述铁碳微电解池内部的高度，在所述铁碳微电解池左右侧壁和与其相邻的所述隔板之间以及两相邻隔板之间填充有铁碳填料，所述铁碳微电解池底部设有曝气装置，所述Fenton氧化池顶部设有双氧水进水管，所述电催化氧化池内中间位置设有竖直的阳极柱，紧贴所述电催化氧化池的侧壁均匀设有若干竖直放置的阴极柱，所述阳极柱和所述阴极柱连接位于所述电催化氧化池外部的电源，所述平板膜分离装置内设有平板膜组件，其底部设有气体吹扫装置和冲洗管道，所述冲洗管道上还设有冲洗喷嘴。
2.根据权利要求1所述的一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：位于所述铁碳微电解池最左侧和最右侧的所述隔板皆固定在所述铁碳微电解池的底壁上，所述铁碳微电解池的右下壁连通所述Fenton氧化池的左下壁，所述Fenton氧化池的右上壁连通所述电催化氧化池的左上壁。
3.根据权利要求2所述的一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：所述电催化氧化池与所述平板膜分离装置之间通过管道连接。
4.根据权利要求2所述的一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：所述曝气装置分设在位于所述铁碳微电解池底部的所述隔板的左右两侧。
5.根据权利要求1-4任一项所述的一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：所述Fenton氧化池内设有紫外灯柱和位于所述紫外灯柱外侧的透明灯罩。
6.根据权利要求5所述的一种多程氧化分解与平板膜分离的实验室废水处理设备，其特征在于：所述紫外灯柱和所述透明灯罩紧贴所述Fenton氧化池侧壁设置。
说明书
一种多程氧化分解与平板膜分离的实验室废水处理设备
技术领域
本实用新型涉及水处理领域，具体的说是一种多程氧化分解与平板膜分离的实验室废水处理设备。
背景技术
随着科学技术的飞速发展和教育的不断进步，各类实验室的规模和数量都在不断增加，与此同时实验室污染问题也日渐突出，实验室有机废水含有有机溶剂，有机酸、醚类、有机磷化合物，酚类，石油类，油脂类，相比而言，有机废水比无机废水带来的危害范围更广，危害程度更大。平板膜分离技术在有机废水的处理中具有广阔的应用前景，并产生了较好的净化效果。但目前常规的预处理技术无法最终实现有机物的达标排放，超标的有机物进入平板膜分离装置中，容易造成膜系统组件的堵塞，一方面影响产水率及废水回用率，另一方面，还会影响膜系统的使用寿命，增加水处理成本。
发明内容
本实用新型公开了一种多程氧化分解与平板膜分离的实验室废水处理设备，本实用新型经多程氧化分解之后再进入平板膜分离装置进行处理，能够最大程度的对实验室废水进行预处理，保证在废水经过平板膜分离装置进行处理之后标准排放，延长平板膜分离装置的使用寿命。

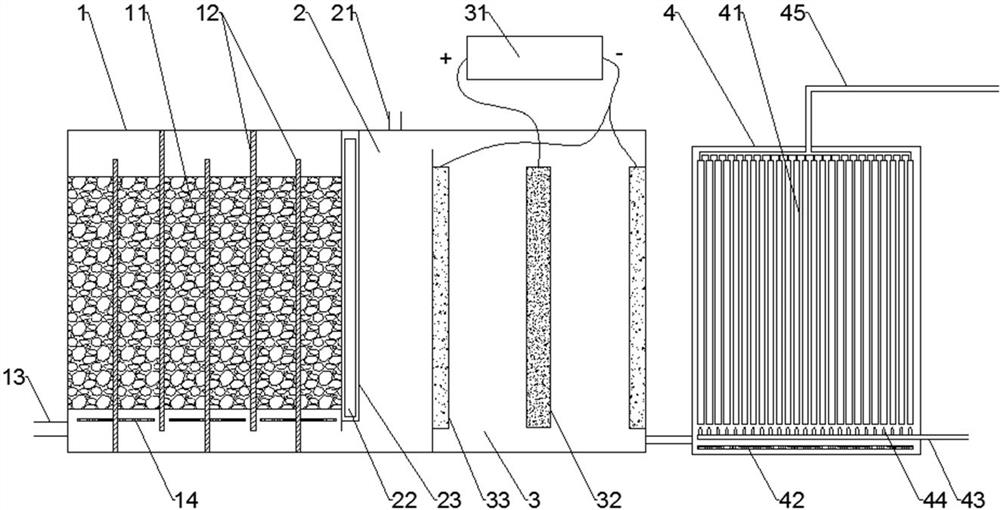

本实用新型涉及的一种多程氧化分解与平板膜分离的实验室废水处理设备，包括自左向右依次连接的铁碳微电解池、Fenton氧化池、电催化氧化池和平板膜分离装置。在所述铁碳微电解池的左侧壁底部设有进水管，在所述平板膜分离装置的顶部设有出水管。
所述铁碳微电解池内自左向右设有若干竖直设置的隔板，所述隔板交替固定在所述铁碳微电解池的底壁和上壁，所述隔板高度小于所述铁碳微电解池内部的高度。在所述铁碳微电解池左右侧壁和与其相邻的所述隔板之间以及两相邻隔板之间填充有铁碳填料，所述铁碳微电解池底部设有曝气装置。所述Fenton氧化池顶部设有双氧水进水管。所述电催化氧化池内中间位置设有竖直的阳极柱，紧贴所述电催化氧化池的侧壁均匀设有若干竖直放置的阴极柱。所述阳极柱和所述阴极柱连接位于所述电催化氧化池外部的电源。所述平板膜分离装置内设有平板膜组件，其底部设有气体吹扫装置和冲洗管道，所述冲洗管道上还设有冲洗喷嘴。
优选地，位于所述铁碳微电解池最左侧和最右侧的所述隔板皆固定在所述铁碳微电解池的底壁上，所述铁碳微电解池的右下壁连通所述Fenton氧化池的左下壁，所述Fenton氧化池的右上壁连通所述电催化氧化池的左上壁。
优选地，所述电催化氧化池与所述平板膜分离装置之间通过管道连接。
优选地，所述曝气装置分设在位于所述铁碳微电解池底部的所述隔板的左右两侧。
优选地，所述Fenton氧化池内设有紫外灯柱和位于所述紫外灯柱外侧的透明灯罩。
优选地，所述紫外灯柱和所述透明灯罩紧贴所述Fenton氧化池侧壁设置。
本实用新型的有益效果为：本实用新型经多程氧化分解之后再进入平板膜分离装置进行处理。废水自左向右依次经过各铁碳填料区域，增加废水与铁碳填料的接触时间，能够更加充分的净化废水;Fenton氧化池内紫外灯柱的设置能够使过氧化氢产生羟基自由基的速率大大加快，促进有机物的氧化去除;电催化氧化池内中间位置设置阳极柱，紧贴电催化氧化池的侧壁均匀设置若干阴极柱，能够最大限度的对电催化氧化池内的废水进行电催化氧化，保证了电催化氧化的效率。本实用新型能够最大程度的对实验室废水进行预处理，能够保证在废水经过平板膜分离装置进行处理之后标准排放，延长平板膜分离装置的使用寿命。（发明人陈晓伟）
