申请日 2020.09.25
公开（公告）日 2020.12.04
IPC分类号 B01D33/067; B01D33/11; B01D33/35; B01D33/46
摘要
本发明公开了一种水污染治理杂质分离设备及分离方法，包括处理箱，所述定位板顶端一侧开设有定位孔，所述定位孔内侧安装有外筒，所述外筒内侧顶端固定安装有连接环，所述连接环内侧固定连接于内筒外侧顶端，所述内筒外侧均匀开设有第一排水孔，所述第一排水孔内侧固定安装有第一滤网，所述外筒外侧均匀开设有第二排水孔，所述第二排水孔内侧固定安装有第二滤网，所述定位板内部开设有固定槽，通过第一电机带动驱动齿轮转动，从而通过齿轮环、第一卡齿和第二卡齿等结构的作用能够带动外筒进行转动，从而在污水过滤时使外筒和内筒同时进行转动，能够有效的防止第一滤网和第二滤网发生堵塞的现象。
权利要求书
1.一种水污染治理杂质分离设备，包括处理箱(1)，其特征在于：所述处理箱(1)内侧顶端固定安装有定位板(2)，所述处理箱(1)内侧安装有过滤组件(3)，所述过滤组件(3)包括定位孔(301)、外筒(302)、连接环(303)、内筒(304)、第一排水孔(305)、第一滤网(306)、第二排水孔(307)、第二滤网(308)、固定槽(309)、齿轮环(310)、驱动齿轮(311)、第一电机(312)、第一卡齿(313)和第二卡齿(314)；
所述定位板(2)顶端一侧开设有定位孔(301)，所述定位孔(301)内侧安装有外筒(302)，所述外筒(302)内侧顶端固定安装有连接环(303)，所述连接环(303)内侧固定连接于内筒(304)外侧顶端，所述内筒(304)外侧均匀开设有第一排水孔(305)，所述第一排水孔(305)内侧固定安装有第一滤网(306)，所述外筒(302)外侧均匀开设有第二排水孔(307)，所述第二排水孔(307)内侧固定安装有第二滤网(308)，所述定位板(2)内部开设有固定槽(309)，所述固定槽(309)内侧一端活动安装有齿轮环(310)，所述固定槽(309)内侧另一端活动安装有驱动齿轮(311)，所述驱动齿轮(311)与齿轮环(310)相啮合，所述定位板(2)底端固定安装有第一电机(312)，所述第一电机(312)输出轴一端与驱动齿轮(311)一端中部固定连接，所述齿轮环(310)内侧均匀安装有第一卡齿(313)，所述外筒(302)外侧顶端均匀安装有第二卡齿(314)。
2.根据权利要求1所述的一种水污染治理杂质分离设备，其特征在于：所述定位孔(301)内侧中部与固定槽(309)相连通，所述第一卡齿(313)位于定位孔(301)内侧，所述第一卡齿(313)与第二卡齿(314)相啮合。
3.根据权利要求1所述的一种水污染治理杂质分离设备，其特征在于：所述固定槽(309)内壁顶端和底端均开设有环形槽(4)，所述齿轮环(310)顶端和底端均固定安装有限位环(5)，两个所述限位环(5)分别活动卡设于两个环形槽(4)内侧。
4.根据权利要求1所述的一种水污染治理杂质分离设备，其特征在于：所述定位板(2)底端固定安装有弧形板(6)，所述处理箱(1)内侧中部固定安装有分隔板(7)，所述分隔板(7)顶端固定安装有对接环(8)，所述对接环(8)外径于外筒(302)内径大小相同，所述处理箱(1)侧面固定贯穿有出水管(9)。

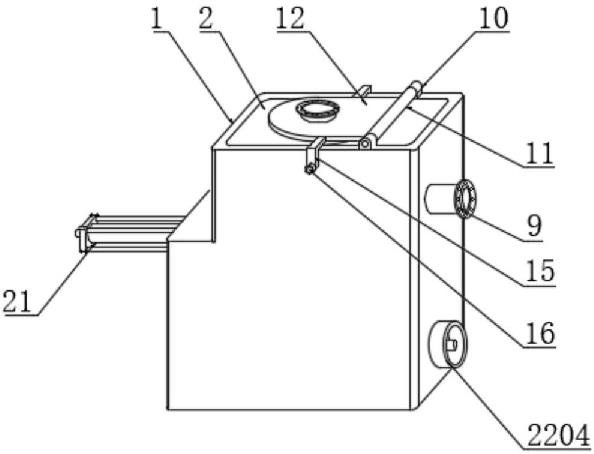

5.根据权利要求1所述的一种水污染治理杂质分离设备，其特征在于：所述处理箱(1)顶端两侧均固定安装有铰接块(10)，两个所述铰接块(10)分别转动连接于活动杆(11)两端，所述活动杆(11)外侧固定安装有盖板(12)，所述盖板(12)顶端固定贯穿有进水管(13)，所述盖板(12)底端固定安装有固定环(14)，所述盖板(12)两侧中部均固定安装有L形块(15)，所述L形块(15)侧面底端通过螺纹活动贯穿有固定螺杆(16)，所述处理箱(1)两侧均开设有与固定螺杆(16)对应位置的螺纹槽(17)。
6.根据权利要求5所述的一种水污染治理杂质分离设备，其特征在于：所述固定环(14)外径与定位孔(301)内径大小相同，所述固定环(14)内径与外筒(302)外径大小相同。
7.根据权利要求4所述的一种水污染治理杂质分离设备，其特征在于：所述分隔板(7)顶端对应外筒(302)位置处开设有排料孔(18)，所述分隔板(7)底端固定安装有导料框(19)，所述导料框(19)一侧顶端活动贯穿有L形封板(20)，所述处理箱(1)一侧固定贯穿有气缸(21)，所述气缸(21)活塞端与L形封板(20)一端固定连接。
8.根据权利要求7所述的一种水污染治理杂质分离设备，其特征在于：所述导料框(19)内侧安装有排料组件(22)，所述排料组件(22)包括第一旋转杆(2201)、切割刀(2202)、U形框(2203)、导料管(2204)、第二旋转杆(2205)、螺旋叶(2206)、第二电机(2207)、第一传动轴(2208)、第二传动轴(2209)和传动带(2210)；
所述导料框(19)内侧顶端活动贯穿有第一旋转杆(2201)，所述第一旋转杆(2201)外侧均匀安装有切割刀(2202)，所述导料框(19)内侧底端固定安装有U形框(2203)，所述导料框(19)一侧对应U形框(2203)位置处固定贯穿有导料管(2204)，所述导料框(19)另一侧底端对应U形框(2203)位置处活动贯穿有第二旋转杆(2205)，所述第二旋转杆(2205)外侧均匀安装有螺旋叶(2206)，所述处理箱(1)内壁底端一侧固定安装有第二电机(2207)，所述第二电机(2207)输出轴一端固定连接有第一传动轴(2208)，所述第一传动轴(2208)一端与第二旋转杆(2205)一端固定连接，所述第一旋转杆(2201)一端固定连接有第二传动轴(2209)，所述第一传动轴(2208)和第二传动轴(2209)分别安装于传动带(2210)内侧两端。
9.根据权利要求8所述的一种水污染治理杂质分离设备，其特征在于：所述U形框(2203)顶端两侧均为倾斜结构，所述U形框(2203)内侧直径与导料管(2204)内径大小相同。
10.一种水污染治理杂质分离设备的分离方法，其特征在于，包括如下步骤：
S1、过滤部件的安装
将外筒302穿过定位板2上的定位孔301，使外筒302外侧的第二卡齿314与齿轮环310上的第一卡齿313啮合连接，并使外筒302底端插入对接环8外侧，外筒302顶端与定位孔301顶端平齐，然后通过铰接块10和活动杆11的作用翻转盖板12，使盖板12平盖在定位板2上方，盖板12底端的固定环14插入定位孔301与外筒302外壁之间，进水管13底部位于内筒304内侧，将固定螺杆16螺纹穿过盖板12上对应的L形块15并拧入处理箱1侧壁对应的螺纹槽17内，从而完成盖板12和外筒302的定位安装；
S2、污水杂质分离
通过盖板12顶端的进水管13向内筒304内通入污水，污水经过内筒304上的第一滤网306流入外筒302与内筒304之间，然后通过外筒302上的第二滤网308流出，最后经过滤后的污水从出水管9排出，通过第一滤网306和第二滤网308的设置便于过滤污水中大小颗粒不同的杂质，同时启动第一电机312，使第一电机312带动驱动齿轮311在定位板2中的固定槽309内转动，由于驱动齿轮311与固定槽309内的齿轮环310啮合，从而能够带动齿轮环310进行相应的转动，齿轮环310转动时通过第一卡齿313和第二卡齿314啮合的作用将带动外筒302和内筒304同时进行转动，从而在污水过滤时使外筒302和内筒304转动能够有效防止第一滤网306和第二滤网308发生堵塞；
S3、杂质处理
在污水过滤完成后需要处理外筒302和内筒304内侧的杂质，通过启动气缸21，使启动带动L形封板20在导料框19顶端向贯穿一侧移动，从而使分隔板7上对应导料框19的排料孔18打开，从而使外筒302和内筒304内侧的杂质掉入导料框19中，同时启动第二电机2207，使第二电机2207带动第一传动轴2208和第二旋转杆2205转动，从而使螺旋叶2206在U形框2203和导料管2204内转动，第一传动轴2208通过传动带2210带动第二传动轴2209进行转动，从而带动第一旋转杆2201和切割刀2202进行转动，从而在杂质掉入导料框19中经过切割刀2202时，杂质被切割细化，然后落入U形框2203中经螺旋叶2206从而导料管2204端部导出，从而能够有效的清理污水分离得杂质。
说明书
一种水污染治理杂质分离设备及分离方法
技术领域
本发明涉及水污染治理设备技术领域，具体为一种水污染治理杂质分离设备及分离方法。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在对污水进行处理时，首先需要对污水内掺杂的一些垃圾杂质进行分离，但是，由于现有装置大多数通过过滤网进行污水处理，时间一长，过滤网易发生堵塞，且分离出来的杂质大多数需要人工手动清理，操作繁琐，工作效率较低，为此我们提出一种水污染治理杂质分离设备及分离方法用于解决上述问题。
发明内容
本发明的目的在于提供一种水污染治理杂质分离设备及分离方法，以解决上述背景技术中提出的由于现有装置大多数通过过滤网进行污水处理，时间一长，过滤网易发生堵塞，且分离出来的杂质大多数需要人工手动清理，操作繁琐，工作效率较低的问题。
为实现上述目的，本发明提供如下技术方案：一种水污染治理杂质分离设备及分离方法，包括处理箱，所述处理箱内侧顶端固定安装有定位板，所述处理箱内侧安装有过滤组件，所述过滤组件包括定位孔、外筒、连接环、内筒、第一排水孔、第一滤网、第二排水孔、第二滤网、固定槽、齿轮环、驱动齿轮、第一电机、第一卡齿和第二卡齿；
所述定位板顶端一侧开设有定位孔，所述定位孔内侧安装有外筒，所述外筒内侧顶端固定安装有连接环，所述连接环内侧固定连接于内筒外侧顶端，所述内筒外侧均匀开设有第一排水孔，所述第一排水孔内侧固定安装有第一滤网，所述外筒外侧均匀开设有第二排水孔，所述第二排水孔内侧固定安装有第二滤网，所述定位板内部开设有固定槽，所述固定槽内侧一端活动安装有齿轮环，所述固定槽内侧另一端活动安装有驱动齿轮，所述驱动齿轮与齿轮环相啮合，所述定位板底端固定安装有第一电机，所述第一电机输出轴一端与驱动齿轮一端中部固定连接，所述齿轮环内侧均匀安装有第一卡齿，所述外筒外侧顶端均匀安装有第二卡齿。
优选的，所述定位孔内侧中部与固定槽相连通，所述第一卡齿位于定位孔内侧，所述第一卡齿与第二卡齿相啮合。
优选的，所述固定槽内壁顶端和底端均开设有环形槽，所述齿轮环顶端和底端均固定安装有限位环，两个所述限位环分别活动卡设于两个环形槽内侧。
优选的，所述定位板底端固定安装有弧形板，所述处理箱内侧中部固定安装有分隔板，所述分隔板顶端固定安装有对接环，所述对接环外径于外筒内径大小相同，所述处理箱侧面固定贯穿有出水管。
优选的，所述处理箱顶端两侧均固定安装有铰接块，两个所述铰接块分别转动连接于活动杆两端，所述活动杆外侧固定安装有盖板，所述盖板顶端固定贯穿有进水管，所述盖板底端固定安装有固定环，所述盖板两侧中部均固定安装有L形块，所述L形块侧面底端通过螺纹活动贯穿有固定螺杆，所述处理箱两侧均开设有与固定螺杆对应位置的螺纹槽。
优选的，所述固定环外径与定位孔内径大小相同，所述固定环内径与外筒外径大小相同。
优选的，所述分隔板顶端对应外筒位置处开设有排料孔，所述分隔板底端固定安装有导料框，所述导料框一侧顶端活动贯穿有L形封板，所述处理箱一侧固定贯穿有气缸，所述气缸活塞端与L形封板一端固定连接。
优选的，所述导料框内侧安装有排料组件，所述排料组件包括第一旋转杆、切割刀、U形框、导料管、第二旋转杆、螺旋叶、第二电机、第一传动轴、第二传动轴和传动带；
所述导料框内侧顶端活动贯穿有第一旋转杆，所述第一旋转杆外侧均匀安装有切割刀，所述导料框内侧底端固定安装有U形框，所述导料框一侧对应U形框位置处固定贯穿有导料管，所述导料框另一侧底端对应U形框位置处活动贯穿有第二旋转杆，所述第二旋转杆外侧均匀安装有螺旋叶，所述处理箱内壁底端一侧固定安装有第二电机，所述第二电机输出轴一端固定连接有第一传动轴，所述第一传动轴一端与第二旋转杆一端固定连接，所述第一旋转杆一端固定连接有第二传动轴，所述第一传动轴和第二传动轴分别安装于传动带内侧两端。
优选的，所述U形框顶端两侧均为倾斜结构，所述U形框内侧直径与导料管内径大小相同。
一种水污染治理杂质分离设备及分离方法，包括如下步骤：
S1、过滤部件的安装
将外筒穿过定位板上的定位孔，使外筒外侧的第二卡齿与齿轮环上的第一卡齿啮合连接，并使外筒底端插入对接环外侧，外筒顶端与定位孔顶端平齐，然后通过铰接块和活动杆的作用翻转盖板，使盖板平盖在定位板上方，盖板底端的固定环插入定位孔与外筒外壁之间，进水管底部位于内筒内侧，将固定螺杆螺纹穿过盖板上对应的L形块并拧入处理箱侧壁对应的螺纹槽内，从而完成盖板和外筒的定位安装；
S2、污水杂质分离
通过盖板顶端的进水管向内筒内通入污水，污水经过内筒上的第一滤网流入外筒与内筒之间，然后通过外筒上的第二滤网流出，最后经过滤后的污水从出水管排出，通过第一滤网和第二滤网的设置便于过滤污水中大小颗粒不同的杂质，同时启动第一电机，使第一电机带动驱动齿轮在定位板中的固定槽内转动，由于驱动齿轮与固定槽内的齿轮环啮合，从而能够带动齿轮环进行相应的转动，齿轮环转动时通过第一卡齿和第二卡齿啮合的作用将带动外筒和内筒同时进行转动，从而在污水过滤时使外筒和内筒转动能够有效防止第一滤网和第二滤网发生堵塞；
S3、杂质处理
在污水过滤完成后需要处理外筒和内筒内侧的杂质，通过启动气缸，使启动带动L形封板在导料框顶端向贯穿一侧移动，从而使分隔板上对应导料框的排料孔打开，从而使外筒和内筒内侧的杂质掉入导料框中，同时启动第二电机，使第二电机带动第一传动轴和第二旋转杆转动，从而使螺旋叶在U形框和导料管内转动，第一传动轴通过传动带带动第二传动轴进行转动，从而带动第一旋转杆和切割刀进行转动，从而在杂质掉入导料框中经过切割刀时，杂质被切割细化，然后落入U形框中经螺旋叶从而导料管端部导出，从而能够有效的清理污水分离得杂质。
与现有技术相比，本发明的有益效果是：
1、通过外筒和内筒上的第一滤网和第二滤网设置能够对污水中大小不同的杂质进行充分过滤，通过第一电机带动驱动齿轮转动，从而通过齿轮环、第一卡齿和第二卡齿等结构的作用能够带动外筒进行转动，从而在污水过滤时使外筒和内筒同时进行转动，能够有效的防止第一滤网和第二滤网发生堵塞的现象。
2、盖板通过铰接块和活动杆的作用便于自由翻转，通过L形块和固定螺杆等结构的作用便于将盖板固定于定位板正上方，从而完成外筒的限位固定，安装方便，从而便于后期对外筒进行拆卸维护或更换。
3、通过打开排料孔底端的L形封板使外筒和内筒内侧的杂质落入导料框中，通过切割刀的转动便于对落入的杂质进行切割细化，通过U形框、螺旋叶和导料管等结构的设置便于将细化后的杂质导出，减少工人劳动强度，提高工作效率，使装置能够自动清理杂质。
