申请日 20200927
公开（公告）日 20201208
IPC分类号 E03D5/02; E03D5/00; E03D11/18; E03D1/00; E03D9/08
摘要
本发明涉及一种机械排污冲水结构，包括按键、排污水源、冲水进水管、排污刷圈出水管以及排污虹吸出水管，排污水源连通有停电冲水进水管，停电冲水进水管与排污刷圈出水管相连通，或停电冲水进水管同时与排污刷圈出水管和排污虹吸出水管相连通，本发明结构设计科学合理，易于实现，可以实现停电不停水进行排污冲水，通过此种方式可以简化停电排污冲水方式，无需在停电时使用锂电池开关功能而造成环境污染，避免停电时低水压排污冲水产生水垢，在任何排污水方式的智能坐便器中都能添加此排污冲水结构，适用范围广，具有较好的应用推广价值。
权利要求书

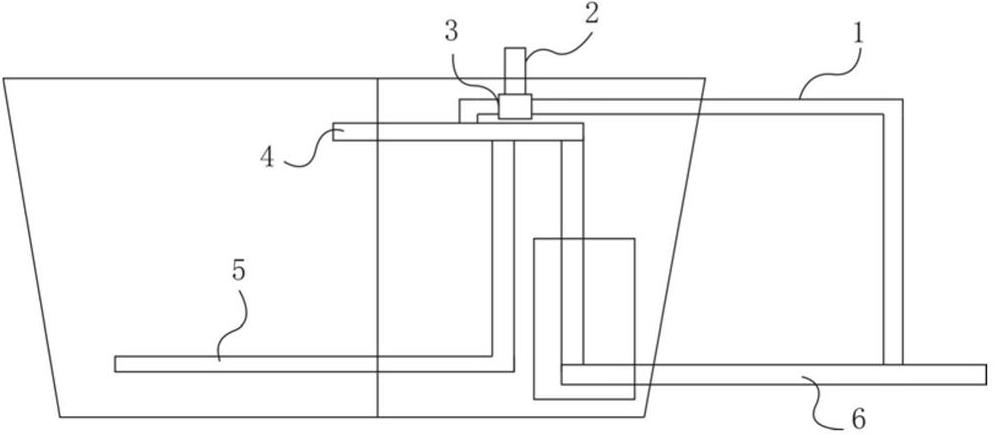

1.一种机械排污冲水结构，包括按键、排污水源、冲水进水管、排污刷圈出水管以及排污虹吸出水管，其特征在于，所述排污水源连通有停电冲水进水管，所述停电冲水进水管与排污刷圈出水管相连通，或停电冲水进水管同时与排污刷圈出水管和排污虹吸出水管相连通。
2.根据权利要求1所述一种机械排污冲水结构，其特征在于，所述停电冲水进水管设有启闭阀，所述启闭阀与按键相连。
3.根据权利要求1所述一种机械排污冲水结构，其特征在于，所述停电冲水进水管分别连通有两路分水管路，两所述分水管路分别与排污刷圈出水管和排污虹吸出水管相连通，两分水管路上分别设置有刷圈控制阀和虹吸控制阀，所述按键分别与刷圈控制阀和虹吸控制阀相连接。
4.根据权利要求1所述一种机械排污冲水结构，其特征在于，还包括前置净滤器。
5.根据权利要求4所述一种机械排污冲水结构，其特征在于，所述前置净滤器前端与排污水源相连通，前置净滤器后端分别与冲水进水管和停电冲水进水管相连通。
6.根据权利要求4所述一种机械排污冲水结构，其特征在于，所述排污水源通过三通分别连通有前置净滤器和停电冲水进水管，所述前置净滤器与冲水进水管相连通。
7.根据权利要求4所述一种机械排污冲水结构，其特征在于，所述前置净滤器前端与排污水源相连通，前置净滤器后端与冲水进水管相连通，所述冲水进水管通过三通与停电冲水进水管相连通。
8.根据权利要求1至7中任意一项的所述一种机械排污冲水结构，其特征在于，还包括与停电冲水进水管相连通的备用水箱，所述备用水箱设于停电冲水进水管上方。
说明书
一种机械排污冲水结构
技术领域
本发明涉及卫浴设备技术领域，尤其涉及一种机械排污冲水结构。
背景技术
近些年随着人们生活水平和消费能力的提升，带动了智能技术在生活家居中的普及和发展，智能坐便器在个体家庭用户中更受欢迎，产品设计方向和市场推广重心也在向个体家庭户的方向转移。目前，市场上的智能坐便器的排污冲水方式有多种包含遥控排污冲水、离座排污冲水、按键排污冲水、脚踢排污冲水给人们如厕带来了很多方便，如今的冲水结构大多包括冲水进水管、与冲水进水管相连通的水箱、与水箱相连通的排污刷圈出水管和排污虹吸出水管，通过引水泵抽取水箱中的水完成对陶瓷体的冲水过程。
市场现有智能马桶的排污冲水方式有动压排污冲水、低水压排污冲水和零水压排污冲水，全都是在有电的情况下使用的功能。一般动压排污冲水有用电池开关功能键完成排污冲水的，但是很不方便电池需要更换并且容易损坏，停电后低水压排污冲水是靠机械按键打开阀门，冲水效果不好，而且用的是储水箱里的水时间常容易产生水垢，最后一种是零水压排污冲水，停电后完全不可以使用。综上所述，停电后如何方便快捷的完成排污冲水成了最大的困扰。
发明内容
本发明所要解决的技术问题是克服现有技术中存在的不足，提供一种机械排污冲水结构，可以实现停电不停水进行排污冲水。
本发明是通过以下技术方案予以实现：
一种机械排污冲水结构，包括按键、排污水源、冲水进水管、排污刷圈出水管以及排污虹吸出水管，其特征在于，所述排污水源连通有停电冲水进水管，所述停电冲水进水管与排污刷圈出水管相连通，或停电冲水进水管同时与排污刷圈出水管和排污虹吸出水管相连通。
根据上述技术方案，优选地，所述停电冲水进水管设有启闭阀，所述启闭阀与按键相连。
根据上述技术方案，优选地，所述停电冲水进水管分别连通有两路分水管路，两所述分水管路分别与排污刷圈出水管和排污虹吸出水管相连通，两分水管路上分别设置有刷圈控制阀和虹吸控制阀，所述按键分别与刷圈控制阀和虹吸控制阀相连接。
根据上述技术方案，优选地，还包括前置净滤器。
根据上述技术方案，优选地，所述前置净滤器前端与排污水源相连通，前置净滤器后端分别与冲水进水管和停电冲水进水管相连通。
根据上述技术方案，优选地，所述排污水源通过三通分别连通有前置净滤器和停电冲水进水管，所述前置净滤器与冲水进水管相连通。
根据上述技术方案，优选地，所述前置净滤器前端与排污水源相连通，前置净滤器后端与冲水进水管相连通，所述冲水进水管通过三通与停电冲水进水管相连通。
根据上述技术方案，优选地，还包括与停电冲水进水管相连通的备用水箱，所述备用水箱设于停电冲水进水管上方。
本发明的有益效果是：
本发明结构设计科学合理，易于实现，可以实现停电不停水进行排污冲水，通过此种方式可以简化停电排污冲水方式，无需在停电时使用锂电池开关功能而造成环境污染，避免停电时低水压排污冲水产生水垢，在任何排污水方式的智能坐便器中都能添加此排污冲水结构，适用范围广，具有较好的应用推广价值。（发明人 王彦庆；郭小召；李燕刚；杜学龙；刘璇；董晨浩 ）
