申请日 20200925
公开（公告）日 20201208
IPC分类号 C02F1/78
摘要
本发明公开了一种臭氧催化氧化污水深度处理系统，包括：臭氧催化氧化池的底部连接设有有机物浓度在线监测装置的多点布水进水管线；臭氧发生装置经设有臭氧浓度在线监测装置的臭氧管线与臭氧催化氧化池内底部设置的多头微孔曝气装置连接；臭氧催化氧化池的上部设置出水管线，出水管线设有出水支路和回流支路，回流支路与回流清水池连接，回流清水池经设有回流泵的回流管线连接至多点布水进水管线；臭氧催化氧化池的顶部经臭氧尾气管线与尾气吸收装置连接；反冲洗气路管线经反冲洗气路管线与臭氧催化氧化池内下部设置的反冲洗布气装置连接。该系统布水、布气更均匀，且能回流延长反应时间，提升臭氧利用率、降低成本。
权利要求书
1.一种臭氧催化氧化污水深度处理系统，其特征在于，包括：

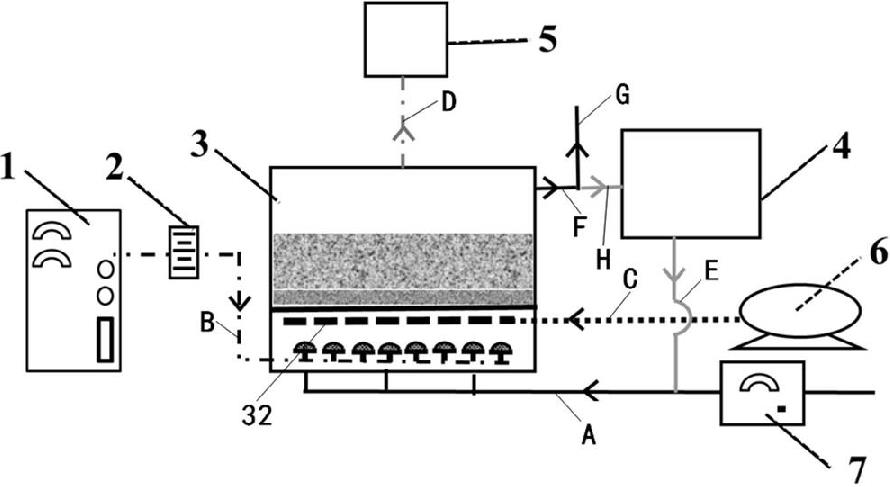

臭氧催化氧化池(3)、有机物浓度在线监测装置(7)、臭氧发生装置(1)、臭氧浓度在线监测装置(2)、回流清水池(4)、尾气吸收装置(5)和反冲洗气泵(6)；其中，
所述臭氧催化氧化池(3)的底部设有多点布水进水管线(A)，所述多点布水进水管线(A)上设有所述有机物浓度在线监测装置(7)；
所述臭氧发生装置(1)经设有所述臭氧浓度在线监测装置(2)的臭氧管线(B)与所述臭氧催化氧化池(3)内底部设置的多头微孔曝气装置(31)连接；
所述臭氧催化氧化池(3)的上部设置出水管线(F)，所述出水管线(F)设有出水支路和回流支路，所述回流支路与所述回流清水池(4)连接，所述回流清水池(4)经设有回流泵的回流管线(E)连接至所述多点布水进水管线(A)；
所述臭氧催化氧化池(3)的顶部经臭氧尾气管线(D)与所述尾气吸收装置(5)连接；
所述反冲洗气路管线经反冲洗气路管线(C)与所述臭氧催化氧化池(3)内下部设置的反冲洗布气装置(32)连接。
2.根据权利要求1所述的臭氧催化氧化污水深度处理系统，其特征在于，所述多点布水进水管线(A)通过多个进水支管与所述臭氧催化氧化池(3)的底部内连通；
所述臭氧催化氧化池(3)内的多头微孔曝气装置具有间隔设置在主气管上的多个微孔曝气头。
3.根据权利要求1所述的臭氧催化氧化污水深度处理系统，其特征在于，所述臭氧催化氧化池(3)内的所述多头微孔曝气装置(31)上方设置所述反冲洗布气装置(32)；
所述反冲洗布气装置(32)上方设有布水装置(33)，所述布水装置(33)上面设有承托层(34)和铺设在该承托层(34)上的催化剂填料层(35)；
所述出水管线(F)的出水口处于所述催化剂填料层(35)上方。
4.根据权利要求1所述的臭氧催化氧化污水深度处理系统，其特征在于，所述臭氧催化氧化池(3)为方型池体；
所述承托层的填充高度为0.3～0.45m；所述催化剂填料层的填充高度为0.5～3m。
5.根据权利要求2或3所述的臭氧催化氧化污水深度处理系统，其特征在于，所述催化剂填料层的催化剂填料采用负载金属的球状分子筛催化剂。
6.根据权利要求1或2所述的臭氧催化氧化污水深度处理系统，其特征在于，所述回流管线(E)上设有回流泵。
7.根据权利要求1或2所述的臭氧催化氧化污水深度处理系统，其特征在于，还包括：
控制装置，分别与所述有机物浓度在线监测装置(7)、臭氧发生装置(1)、臭氧浓度在线监测装置(2)和回流泵电气连接，能根据有机物浓度在线监测装置(7)检测的有机物浓度，调节所述臭氧发生装置(1)向所述臭氧催化氧化池(3)的狊氧投加量；以及根据臭氧浓度在线监测装置(2)检测的所述臭氧催化氧化池(3)的臭氧浓度，开启或关闭回流泵。
8.一种臭氧催化氧化污水深度处理方法，其特征在于，采用权利要求1至7任一项所述的臭氧催化氧化污水深度处理系统，包括以下步骤：
污水经多点布水进水管线进入有机物浓度在线监测装置在线显示难降解有机物浓度，之后进入臭氧催化氧化池；
臭氧发生装置产生的臭氧经臭氧管线投加到所述臭氧催化氧化池内，在所述臭氧催化氧化池内进行臭氧催化氧化反应，降低污水的COD浓度，并通过氧化作用将难降解有机物转化为可降解有机物；
所述臭氧催化氧化池内反应后的尾气经尾气吸收装置处理后排空；
所述臭氧催化氧化池的出水一部分经出水管线的出水支路达标排放，另一部分经回流支路进入回流清水池，回流清水池通过回流管线和回流泵经多点布水进水管线回流至所述臭氧催化氧化池内进一步氧化。
9.根据权利要求1所述的臭氧催化氧化污水深度处理方法，其特征在于，还包括：
通过控制装置根据有机物浓度在线监测装置(7)检测的有机物浓度，调节所述臭氧发生装置(1)向所述臭氧催化氧化池(3)的狊氧投加量；以及根据臭氧浓度在线监测装置(2)检测的所述臭氧催化氧化池(3)的臭氧浓度，开启或关闭回流泵。
说明书
一种臭氧催化氧化污水深度处理系统及方法
技术领域
本发明涉及污水深度处理领域，尤其涉及一种臭氧催化氧化污水深度处理系统及方法。
背景技术
随着污水排放标准的日益严格，越来越多的污水处理厂需增加深度工艺，以达到出水化学需氧量(COD)达标排放。臭氧催化氧化工艺作为污水深度处理工艺中的重要工艺之一，因其氧化性强、反应速率快、投资低、效果好、运行费用低和无二次污染等优点被广泛关注。臭氧催化氧化工艺可以有效去除水中的色度、臭、味和铁、锰等无机物质，并能显著降低污水COD、TOC、UV吸收值等污染物指标，现多应用于难降解有机废水处理中，如污水厂二级出水、纺织、印染、垃圾渗滤液、制药和化学工业的等工业废水。
传统的臭氧催化氧化工艺因布水布气不均匀、臭氧在水相中溶解效率低等原因，影响了臭氧在臭氧催化氧化池内的传质效率，导致催化氧化效果不理想。且污水在反应器内与臭氧反应后就直接外排，使得两者接触时间较短。对于进水难降解有机物浓度较高的工业废水和城镇污水厂二级出水，为了达到日益严格的污水排放标准，需要投加大量的臭氧去除污水中的COD，如果臭氧在催化氧化装置内传质效率较低，势必会使得运行费用过高。臭氧工艺段上游废水COD变化波动大甚至出现悬浮物过高，造成冲击负荷。传统臭氧催化氧化工艺段亟需增设抗冲击负荷设施。
发明内容
基于现有技术所存在的问题，本发明的目的是提供一种臭氧催化氧化污水深度处理系统及方法，能解决现有臭氧催化氧化工艺，布水布气不均匀，臭氧与污水直接接触后排出，使得反应时间短，多存在臭氧消耗大且利用率低，处理成本高的问题。
本发明的目的是通过以下技术方案实现的：
本发明实施海水提供一种臭氧催化氧化污水深度处理系统，包括：
臭氧催化氧化池、有机物浓度在线监测装置、臭氧发生装置、臭氧浓度在线监测装置、回流清水池、尾气吸收装置和反冲洗气泵；其中，
所述臭氧催化氧化池的底部设有多点布水进水管线，所述多点布水进水管线上设有所述有机物浓度在线监测装置；
所述臭氧发生装置经设有所述臭氧浓度在线监测装置的臭氧管线与所述臭氧催化氧化池内底部设置的多头微孔曝气装置连接；
所述臭氧催化氧化池的上部设置出水管线，所述出水管线设有出水支路和回流支路，所述回流支路与所述回流清水池连接，所述回流清水池经设有回流泵的回流管线连接至所述多点布水进水管线；
所述臭氧催化氧化池的顶部经臭氧尾气管线与所述尾气吸收装置连接；
所述反冲洗气路管线经反冲洗气路管线与所述臭氧催化氧化池内下部设置的反冲洗布气装置连接。
本发明实施方式提供一种臭氧催化氧化污水深度处理方法，采用本发明所述的臭氧催化氧化污水深度处理系统，包括以下步骤：
污水经多点布水进水管线进入有机物浓度在线监测装置在线显示难降解有机物浓度，之后进入臭氧催化氧化池；
臭氧发生装置产生的臭氧经臭氧管线投加到所述臭氧催化氧化池内，在所述臭氧催化氧化池内进行臭氧催化氧化反应，降低污水的COD浓度，并通过氧化作用将难降解有机物转化为可降解有机物；
所述臭氧催化氧化池内反应后的尾气经尾气吸收装置处理后排空；
所述臭氧催化氧化池的出水一部分经出水管线的出水支路达标排放，另一部分经回流支路进入回流清水池，回流清水池通过回流管线和回流泵经多点布水进水管线回流至所述臭氧催化氧化池内进一步氧化。
由上述本发明提供的技术方案可以看出，本发明实施例提供的臭氧催化氧化污水深度处理系统及方法，其有益效果为：
通过设置多点布水进水管线和多头微孔曝气装置，使得向臭氧催化氧化池内进水和臭氧布气更均匀，能提升臭氧与污水的混合效果，提升臭氧利用率；通过设置回流清水池和设有回流泵的回流管线构成臭氧催化氧化池上、下端之间的回流单元，能有效延长污水在臭氧催化氧化池内与臭氧的反应时间，提升臭氧利用率，不仅处理效果更好，而且降低成本。（发明人 李霞；刘杰；林甲；刘巨波；娄天颖；薛珂；李传举）
