申请日 20201023
公开（公告）日 20201222
IPC分类号 C02F9/14; C02F103/38; C02F101/30
摘要
本发明涉及橡胶的处理相关领域，尤其是一种橡胶废水处理排放设备，包括箱体以及所述箱体内固定设置的第一空腔，所述第一空腔上侧端壁上固定安装有漏斗，所述漏斗下侧的所述第一空腔的左侧端壁上固定安装有颗粒物过滤箱安装架，所述颗粒物过滤箱安装架右侧端壁外表面固定安装有颗粒物过滤箱，所述颗粒物过滤箱内固定设置有上侧开口的第二空腔，一种橡胶废水处理排放设备，能够实现对橡胶废水中颗粒物进行过滤处理，并且能够实现对颗粒进行收集，能够实现对废水中铁进行反应除去，并且可以对反应生成的固体进行过滤除去，能够利用微生物对废水中的有机物进行分解处理，能够利用电磁铁来实现对排水口的控制。
权利要求书

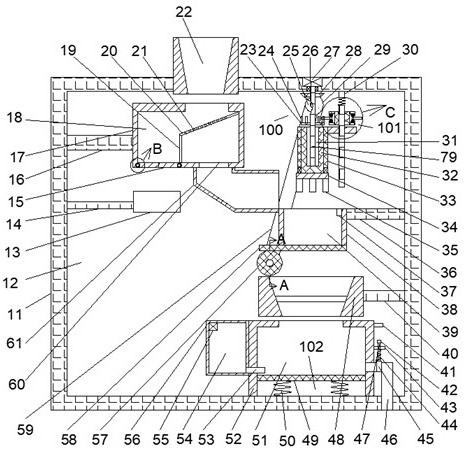

1.一种橡胶废水处理排放设备，包括箱体以及所述箱体内固定设置的第一空腔，其特征在于：所述第一空腔上侧端壁上固定安装有漏斗，所述漏斗下侧的所述第一空腔的左侧端壁上固定安装有颗粒物过滤箱安装架，所述颗粒物过滤箱安装架右侧端壁外表面固定安装有颗粒物过滤箱，所述颗粒物过滤箱内固定设置有上侧开口的第二空腔，所述第二空腔下侧端壁上固定安装有支撑板，所述支撑板上侧端壁外表面与所述第二空腔上侧端壁右侧之间固定安装有过滤板，所述过滤板上固定阵列设置有滤水孔，所述支撑板左侧的所述第二空腔的下侧端壁上对称转动安装有转轴，所述转轴的外表面固定安装有转动挡板，所述转动挡板与所述第二空腔的下侧端壁之间通过扭簧开关连接，所述过滤板下侧的所述第二空腔的下侧端壁上固定设置有废水出口，所述废水出口下侧的所述颗粒物过滤箱的下侧端壁外表面固定连接有废水流通管，所述颗粒物过滤箱安装架下侧的所述第一空腔的左侧端壁上固定安装有颗粒物收集箱安装架，所述颗粒物收集箱安装架右侧端壁外表面固定安装有颗粒物收集箱，所述颗粒物过滤箱右侧的所述第一空腔的上侧端壁上转动安装有驱动轴，所述驱动轴与电机的主轴之间动力连接，所述电机固定安装在所述第一空腔的上侧端壁上，所述驱动轴的外表面安装有用于所述驱动轴与齿条板之间传动的第一传动装置，所述齿条板滑动安装在除铁箱空腔的下侧端壁上，所述除铁箱空腔固定设置除铁箱内，所述除铁箱固定安装除铁箱安装架的左侧端壁外表面，所述除铁箱安装架固定安装在所述第一空腔的右侧端壁上，所述除铁箱安装在所述废水流通管右侧末端，所述除铁箱空腔的右侧端壁上侧固定安装有视觉传感器，所述第一传动装置下侧的所述驱动轴的外表面安装有用于所述驱动轴与搅拌杆之间传动的第二传动装置，所述视觉传感器的下侧的所述第一空腔的右侧端壁上固定安装有过滤漏斗安装架，所述过滤漏斗安装架左侧端壁外表面固定安装有过滤漏斗，所述过滤漏斗下侧的所述第一空腔的下侧端壁上固定安装有有机物处理箱，所述有机物处理箱内固定设置有有机物处理腔，所述有机物处理腔下侧端壁上安装有废水中有机物处理排放的有机物处理装置。
2.如权利要求1所述一种橡胶废水处理排放设备，其特征在于：所述第一传动装置包括所述驱动轴，所述驱动轴的外表面固定安装有第一锥齿轮，所述第一锥齿轮与第二锥齿轮之间啮合传动，所述第二锥齿轮固定安装在带轮轴的前侧末端外表面，所述带轮轴转动安装在所述驱动轴后侧的所述第一空腔的后侧端壁上，所述第二锥齿轮后侧的所述带轮轴的外表面固定安装有第一带轮，所述第一带轮与第二带轮之间通过传动带连接传动，所述第二带轮转动安装在转动块的外表面，所述第二带轮靠近所述转动块一侧端壁上固定圆周阵列设置有插入槽，所述转动块内固定安装有液压缸，所述液压缸与液压杆之间固定连接，所述液压杆滑动安装在所述转动块上，所述液压杆的上侧端壁外表面固定安装有推块，所诉推块滑动安装在滑动槽内，所述滑动槽固定设置在所述液压杆上侧的所述转动块上，所述转动块固定安装在齿轮轴的外表面，所述齿轮轴转动安装在所述齿条板下侧的所述第一空腔的后侧端壁上，所述齿轮轴的前侧末端外表面固定安装有齿轮，所述齿轮与所述齿条板之间啮合传动。
3.如权利要求2所述一种橡胶废水处理排放设备，其特征在于：所述第二传动装置包括所述驱动轴，所述第一锥齿轮下侧的所述驱动轴的外表面固定安装有转盘，所述转盘的上侧端壁外表面固定圆周阵列安装有档杆，所述档杆与拨杆之间接触传动，所述拨杆固定安装在拨杆轴的外表面，所述拨杆轴转动安装在上下的拨杆轴安装架之间，所述拨杆轴安装架固定阵列安装在转筒的外表面，所述拨杆与拨杆轴安装架之间通过扭簧连接，所述转筒固定安装在丝杆的外表面，所述丝杆上侧端壁外表面固定连接有制动弹簧，所述制动弹簧远离所述丝杆一侧末端与制动弹簧安装块之间固定连接，所述制动弹簧安装块固定安装在所述驱动轴右侧的所述第一空腔的上侧端壁上，所述转筒下侧的所述丝杆的外表面转动安装有螺母板，所述螺母板左侧端壁外表面固定安装有套筒，所述套筒滑动安装在空心轴的外表面，所述空心轴通过花键滑动安装在所述驱动轴的外表面，所述花键固定阵列安装在所述转盘下侧的所述驱动轴的外表面，所述空心轴下侧独端壁外表面固定安装有搅拌杆安装盘，所述搅拌杆安装盘下侧端壁外表面固定圆周阵列安装有所述搅拌杆。
4.如权利要求1所述一种橡胶废水处理排放设备，其特征在于：所述有机物处理装置包括所述有机物处理腔，所述有机物处理腔下侧端壁上阵列固定安装有压簧开关，所述压簧开关上侧末端固定连接有压板，所述压板滑动安装在所述有机物处理腔的端壁间，所述有机物处理箱左侧端壁上固定安装有微生物集装，所述微生物集装内固定设置有微生物集装腔，所述微生物集装腔上侧端壁固定安装有气泵，所述微生物集装腔内装有用于有机物分解的微生物，所述微生物集装腔与所述有机物处理腔之间通过输送管连通，所述有机物处理腔右侧端壁贯穿固定安装有排水管，所述排水管上滑动安装有挡板，所述挡板上侧端壁外表面固定安装有滑杆，所述滑杆滑动安装在滑杆安装架上，所述滑杆安装架固定安装在所述排水管上侧的所述有机物处理箱的右侧端壁上，所述滑杆安装架的下侧端壁与所述挡板的上侧端壁之间通过复位弹簧连接，所述滑杆的上侧端壁外表面固定安装有吸附块，所述吸附块与电磁铁之间相互吸附，所述电磁铁固定安装在所述滑杆安装架上侧的所述有机物处理箱的右侧端壁上。
说明书
一种橡胶废水处理排放设备
技术领域
本发明涉及橡胶的处理相关领域，尤其是一种橡胶废水处理排放设备 。
背景技术
橡胶产品在我们的生活中应用越来越广泛，特别是橡胶轮胎轮胎，橡胶在生产时会产生大量的橡胶废水，橡胶废水处理后排放就成了比较关键的问题，目前的橡胶废水处理设备只是对废水进行一个简单的处理后排放，不能实现对废水中的颗粒物进行过滤，不能实现对废水中的铁进行过滤处理，不能实现对橡胶废水中的有机物进行处理，因此有必要设置一种橡胶废水处理排放设备改善上述问题。
发明内容
本发明的目的在于提供一种橡胶废水处理排放设备，能够克服现有技术的上述缺陷，从而提高设备的实用性。
本发明解决其技术问题所采用的技术方案是：本发明的一种橡胶废水处理排放设备，包括箱体以及所述箱体内固定设置的第一空腔，所述第一空腔上侧端壁上固定安装有漏斗，所述漏斗下侧的所述第一空腔的左侧端壁上固定安装有颗粒物过滤箱安装架，所述颗粒物过滤箱安装架右侧端壁外表面固定安装有颗粒物过滤箱，所述颗粒物过滤箱内固定设置有上侧开口的第二空腔，所述第二空腔下侧端壁上固定安装有支撑板，所述支撑板上侧端壁外表面与所述第二空腔上侧端壁右侧之间固定安装有过滤板，所述过滤板上固定阵列设置有滤水孔，所述支撑板左侧的所述第二空腔的下侧端壁上对称转动安装有转轴，所述转轴的外表面固定安装有转动挡板，所述转动挡板与所述第二空腔的下侧端壁之间通过扭簧开关连接，所述过滤板下侧的所述第二空腔的下侧端壁上固定设置有废水出口，所述废水出口下侧的所述颗粒物过滤箱的下侧端壁外表面固定连接有废水流通管，所述颗粒物过滤箱安装架下侧的所述第一空腔的左侧端壁上固定安装有颗粒物收集箱安装架，所述颗粒物收集箱安装架右侧端壁外表面固定安装有颗粒物收集箱，所述颗粒物过滤箱右侧的所述第一空腔的上侧端壁上转动安装有驱动轴，所述驱动轴与电机的主轴之间动力连接，所述电机固定安装在所述第一空腔的上侧端壁上，所述驱动轴的外表面安装有用于所述驱动轴与齿条板之间传动的第一传动装置，所述齿条板滑动安装在除铁箱空腔的下侧端壁上，所述除铁箱空腔固定设置除铁箱内，所述除铁箱固定安装除铁箱安装架的左侧端壁外表面，所述除铁箱安装架固定安装在所述第一空腔的右侧端壁上，所述除铁箱安装在所述废水流通管右侧末端，所述除铁箱空腔的右侧端壁上侧固定安装有视觉传感器，所述第一传动装置下侧的所述驱动轴的外表面安装有用于所述驱动轴与搅拌杆之间传动的第二传动装置，所述视觉传感器的下侧的所述第一空腔的右侧端壁上固定安装有过滤漏斗安装架，所述过滤漏斗安装架左侧端壁外表面固定安装有过滤漏斗，所述过滤漏斗下侧的所述第一空腔的下侧端壁上固定安装有有机物处理箱，所述有机物处理箱内固定设置有有机物处理腔，所述有机物处理腔下侧端壁上安装有废水中有机物处理排放的有机物处理装置。
进一步地，所述第一传动装置包括所述驱动轴，所述驱动轴的外表面固定安装有第一锥齿轮，所述第一锥齿轮与第二锥齿轮之间啮合传动，所述第二锥齿轮固定安装在带轮轴的前侧末端外表面，所述带轮轴转动安装在所述驱动轴后侧的所述第一空腔的后侧端壁上，所述第二锥齿轮后侧的所述带轮轴的外表面固定安装有第一带轮，所述第一带轮与第二带轮之间通过传动带连接传动，所述第二带轮转动安装在转动块的外表面，所述第二带轮靠近所述转动块一侧端壁上固定圆周阵列设置有插入槽，所述转动块内固定安装有液压缸，所述液压缸与液压杆之间固定连接，所述液压杆滑动安装在所述转动块上，所述液压杆的上侧端壁外表面固定安装有推块，所诉推块滑动安装在滑动槽内，所述滑动槽固定设置在所述液压杆上侧的所述转动块上，所述转动块固定安装在齿轮轴的外表面，所述齿轮轴转动安装在所述齿条板下侧的所述第一空腔的后侧端壁上，所述齿轮轴的前侧末端外表面固定安装有齿轮，所述齿轮与所述齿条板之间啮合传动。
进一步地，所述第二传动装置包括所述驱动轴，所述第一锥齿轮下侧的所述驱动轴的外表面固定安装有转盘，所述转盘的上侧端壁外表面固定圆周阵列安装有档杆，所述档杆与拨杆之间接触传动，所述拨杆固定安装在拨杆轴的外表面，所述拨杆轴转动安装在上下的拨杆轴安装架之间，所述拨杆轴安装架固定阵列安装在转筒的外表面，所述拨杆与拨杆轴安装架之间通过扭簧连接，所述转筒固定安装在丝杆的外表面，所述丝杆上侧端壁外表面固定连接有制动弹簧，所述制动弹簧远离所述丝杆一侧末端与制动弹簧安装块之间固定连接，所述制动弹簧安装块固定安装在所述驱动轴右侧的所述第一空腔的上侧端壁上，所述转筒下侧的所述丝杆的外表面转动安装有螺母板，所述螺母板左侧端壁外表面固定安装有套筒，所述套筒滑动安装在空心轴的外表面，所述空心轴通过花键滑动安装在所述驱动轴的外表面，所述花键固定阵列安装在所述转盘下侧的所述驱动轴的外表面，所述空心轴下侧独端壁外表面固定安装有搅拌杆安装盘，所述搅拌杆安装盘下侧端壁外表面固定圆周阵列安装有所述搅拌杆。
进一步地，所述有机物处理装置包括所述有机物处理腔，所述有机物处理腔下侧端壁上阵列固定安装有压簧开关，所述压簧开关上侧末端固定连接有压板，所述压板滑动安装在所述有机物处理腔的端壁间，所述有机物处理箱左侧端壁上固定安装有微生物集装，所述微生物集装内固定设置有微生物集装腔，所述微生物集装腔上侧端壁固定安装有气泵，所述微生物集装腔内装有用于有机物分解的微生物，所述微生物集装腔与所述有机物处理腔之间通过输送管连通，所述有机物处理腔右侧端壁贯穿固定安装有排水管，所述排水管上滑动安装有挡板，所述挡板上侧端壁外表面固定安装有滑杆，所述滑杆滑动安装在滑杆安装架上，所述滑杆安装架固定安装在所述排水管上侧的所述有机物处理箱的右侧端壁上，所述滑杆安装架的下侧端壁与所述挡板的上侧端壁之间通过复位弹簧连接，所述滑杆的上侧端壁外表面固定安装有吸附块，所述吸附块与电磁铁之间相互吸附，所述电磁铁固定安装在所述滑杆安装架上侧的所述有机物处理箱的右侧端壁上。
本发明的有益效果 ：一种橡胶废水处理排放设备，能够实现对橡胶废水中颗粒物进行过滤处理，并且能够实现对颗粒进行收集，能够实现对废水中铁进行反应除去，并且可以对反应生成的固体进行过滤除去，能够利用微生物对废水中的有机物进行分解处理，能够利用电磁铁来实现对排水口的控制。
发明人 （张亦）
