申请日 20191216
公开（公告）日 20201103
IPC分类号 C02F9/08; C02F103/36
摘要
一种含丙烯腈废水的处理系统，涉及废水处理领域。本实用新型实施例的含丙烯腈废水的处理系统包括用于将含丙烯腈废水均质均量的调节池，用于进行光催化氧化处理的光催化反应器，用于进行微电解处理的铁炭塔，用于进行混凝反应和曝气处理的混凝曝气池，以及用于进行固液分离的斜板沉淀池，调节池、光催化反应器、铁炭塔、混凝曝气池和斜板沉淀池顺次连接，该含丙烯腈废水的处理系统成本低，能够有效处理含丙烯腈废水，确保废水稳定达到排放标准。
权利要求书
1.一种含丙烯腈废水的处理系统，其特征在于，其包括用于将含丙烯腈废水均质均量的调节池，用于进行光催化氧化处理的光催化反应器，用于进行微电解处理的铁炭塔，用于进行混凝反应和曝气处理的混凝曝气池，以及用于进行固液分离的斜板沉淀池，所述调节池、光催化反应器、铁炭塔、混凝曝气池和斜板沉淀池顺次连接。
2.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述调节池与所述光催化反应器的进水口通过管路连接，所述光催化反应器的出水口与所述铁炭塔的进水口通过管路连接，所述铁炭塔的出水口通过管路与所述混凝曝气池连接，所述混凝曝气池还通过管路与所述斜板沉淀池连通，至少一条所述管路上设置有输送泵。
3.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述调节池包括依次连通的格栅池、沉砂池和均化池，所述均化池内设置于搅拌器，所述格栅池设置有第一进水口，所述均化池设置有第一出水口。
4.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述光催化反应器包括敞口的箱体，所述箱体开设有第二进水口和第二出水口，所述箱体内设置有横向布置的光催化剂板，所述光催化剂板上负载有光催化剂，所述光催化剂板呈曲面、W型或三维蜂窝状，以增加催化效率，所述箱体内还设置有紫外灯。
5.根据权利要求4所述的含丙烯腈废水的处理系统，其特征在于，所述紫外灯的分布按照1.75～2kW/m3布置。
6.根据权利要求4所述的含丙烯腈废水的处理系统，其特征在于，所述箱体内还设置有隔板，所述隔板将所述箱体分隔形成蛇形通道，所述光催化反应器的第二进水口与蛇形通道的一端连通，第二出水口与蛇形通道的另一端连通。
7.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述铁炭塔包括塔体，以及填充于塔体内的填料，所述填料为碳负载铁，所述塔体顶部设置第三进水口，顶部设置第三出水口。
8.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述混凝曝气池包括混凝沉淀反应池，所述混凝沉淀反应池的底部设置有往池内曝气的曝气管。
9.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，所述斜板沉淀池包括池体，以及设置于所述池体内的斜板，所述斜板设置有滤孔，所述池体的底部设置有刮泥机。
10.根据权利要求1所述的含丙烯腈废水的处理系统，其特征在于，还包括用于进行膜过滤的膜生物反应器，以及用于进行消毒的消毒池，所述斜板沉淀池与所述膜生物反应器、所述消毒池顺次连接。
说明书
一种含丙烯腈废水的处理系统
技术领域
本实用新型涉及废水处理领域，具体而言，涉及一种含丙烯腈废水的处理系统。
背景技术
碳纤维是高性能纤维之一，具有高强度、高模量、耐高温、耐疲劳、高导热、低膨胀等优异特性。碳纤维作为增强体用于生产树脂基、金属基等复合材料，广泛应用于航天航空、风力发电、汽车、体育用品、医疗卫生、电子通信、石油开采等领域，成为国内新材料行业研发的热点。
我国采用以二甲基亚砜为溶剂的一步法湿法纺丝聚丙烯腈基碳纤维技术获得成功，使得利用自主技术研制的国产碳纤维产品已经达到国际同类产品水平。但是，聚丙烯腈基碳纤维生产企业在生产过程中会排放含一定浓度丙烯腈的废水。丙烯腈(Acrylonitrile，简称AN)是生产的主要原料，是环境中重要的有害污染物之一，不仅破坏水体生态系统，还危害人类的健康。丙烯腈本身对微生物具有剧毒，非常难以生物降解，因此碳纤维生产企业产生的含丙烯腈废水具有污染物稳定性强，生物毒性大，生化性差，降解速度慢等特点，采用一般的废水工艺难以处理，处理后的废水仍存在不能达标排放的环保问题，且废水处理运行成本较高。
因此，需要一种成本低，能有效处理含丙烯腈废水，确保废水达到排放标准的工艺。
实用新型内容
本实用新型的目的在于提供一种含丙烯腈废水的处理系统，其成本低，能够有效处理含丙烯腈废水，确保废水稳定达到排放标准。
本实用新型的实施例是这样实现的：

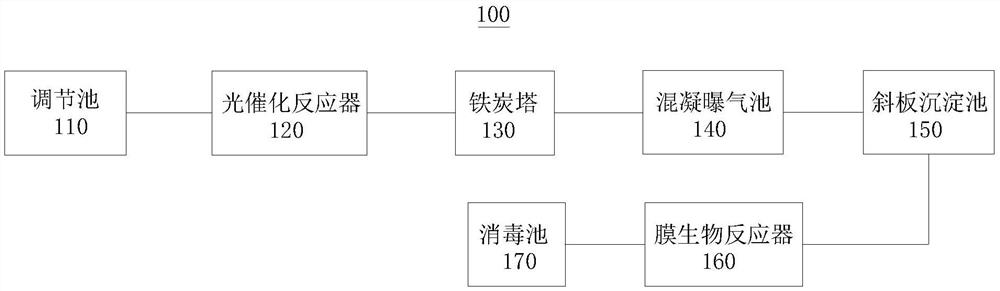

一种含丙烯腈废水的处理系统，其包括用于将含丙烯腈废水均质均量的调节池，用于进行光催化氧化处理的光催化反应器，用于进行微电解处理的铁炭塔，用于进行混凝反应和曝气处理的混凝曝气池，以及用于进行固液分离的斜板沉淀池，调节池、光催化反应器、铁炭塔、混凝曝气池和斜板沉淀池顺次连接。
在本实用新型较佳的实施例中，上述调节池与光催化反应器的进水口通过管路连接，光催化反应器的出水口与铁炭塔的进水口通过管路连接，铁炭塔的出水口通过管路与混凝曝气池连接，混凝曝气池还通过管路与斜板沉淀池连通，至少一条管路上设置有输送泵。
在本实用新型较佳的实施例中，上述调节池包括依次连通的格栅池、沉砂池和均化池，均化池内设置于搅拌器，格栅池设置有第一进水口，均化池设置有第一出水口。
在本实用新型较佳的实施例中，上述光催化反应器包括敞口的箱体，箱体开设有第二进水口和第二出水口，箱体内设置有横向布置的光催化剂板，光催化剂板上负载有光催化剂，光催化剂板呈曲面、W型或三维蜂窝状，以增加催化效率，箱体内还设置有紫外灯。
在本实用新型较佳的实施例中，上述紫外灯的分布按照1.75～2kW/m3布置。
在本实用新型较佳的实施例中，上述箱体内还设置有隔板，隔板将箱体分隔形成蛇形通道，光催化反应器的第二进水口与蛇形通道的一端连通，第二出水口与蛇形通道的另一端连通。
在本实用新型较佳的实施例中，上述铁炭塔包括塔体，以及填充于塔体内的填料，填料为碳负载铁，塔体顶部设置第三进水口，顶部设置第三出水口。
在本实用新型较佳的实施例中，上述混凝曝气池包括混凝沉淀反应池，混凝沉淀反应池的底部设置有往池内曝气的曝气管。
在本实用新型较佳的实施例中，上述斜板沉淀池包括池体，以及设置于池体内的斜板，斜板设置有滤孔，池体的底部设置有刮泥机。
在本实用新型较佳的实施例中，上述还包括用于进行膜过滤的膜生物反应器，以及用于进行消毒的消毒池，斜板沉淀池与膜生物反应器、消毒池顺次连接。
本实用新型实施例的有益效果是：本实用新型实施例的含丙烯腈废水的处理系统包括用于将含丙烯腈废水均质均量的调节池，用于进行光催化氧化处理的光催化反应器，用于进行微电解处理的铁炭塔，用于进行混凝反应和曝气处理的混凝曝气池，以及用于进行固液分离的斜板沉淀池，调节池、光催化反应器、铁炭塔、混凝曝气池和斜板沉淀池顺次连接，该含丙烯腈废水的处理系统成本低，能够有效处理含丙烯腈废水，确保废水稳定达到排放标准。
发明人 （王俊峰;王永国;刘明川;任婷;姚冬;）
