申请日 20200425
公开（公告）日 20201124
IPC分类号 C02F9/02
摘要
本实用新型公开了一种用于混凝土废水的回收装置，包括底板，所述底板的上端两侧分别设有第一支架和第二支架，所述第二支架的上端设有降尘箱，所述降尘箱的上端连接有第二球阀，所述降尘箱内的一周侧壁上共同固定有第三过滤板，所述降尘箱的下端可拆卸连接有第一排污阀，所述第一排污阀的下端连接有排污管，所述降尘箱的一侧连接有进水管，所述进水管的另一端连接有净化箱，所述净化箱的下端固定在第一支架的上端。本实用新型不仅解决了现有的混凝土废水的回收装置不能对废水进行多次过滤和降尘的问题，还方便更换和清理过滤网，提高了过滤效率，降低了维护成本，提高净化质量和废水的回收利用率，方便使用。
权利要求书

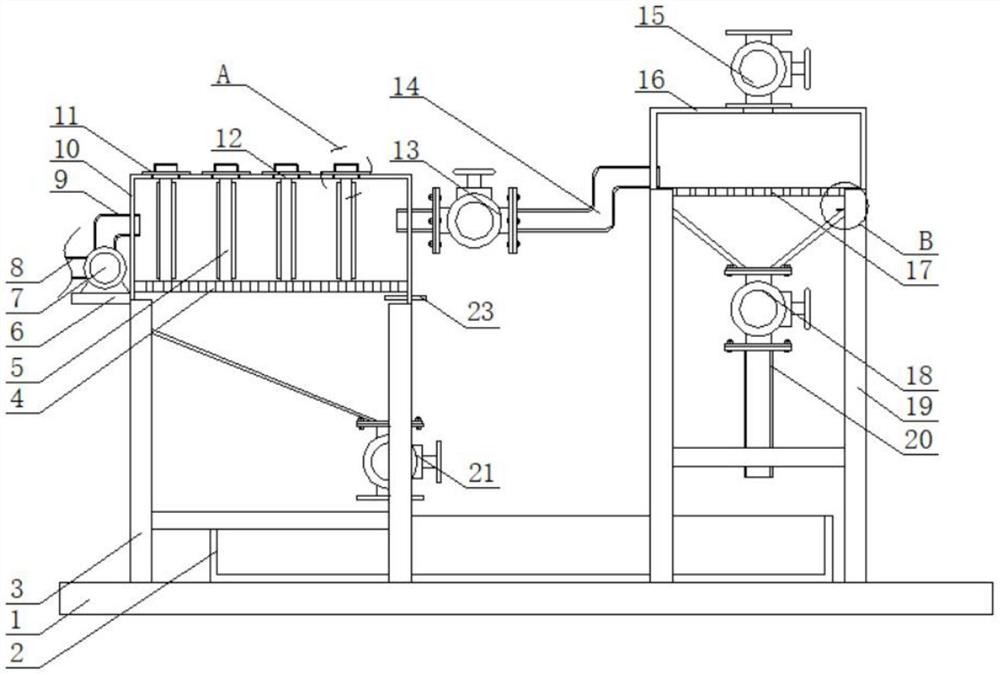

1.一种用于混凝土废水的回收装置，包括底板(1)，其特征在于：所述底板(1)的上端两侧分别设有第一支架(3)和第二支架(19)，所述第二支架(19)的上端设有降尘箱(16)，所述降尘箱(16)的上端连接有第二球阀(15)，所述降尘箱(16)内的一周侧壁上共同固定有第三过滤板(17)，所述降尘箱(16)的下端可拆卸连接有第一排污阀(18)，所述第一排污阀(18)的下端连接有排污管(20)，所述降尘箱(16)的一侧连接有进水管(14)，所述进水管(14)的另一端连接有净化箱(10)，所述净化箱(10)的下端固定在第一支架(3)的上端，所述进水管(14)上安装有第一球阀(13)，所述净化箱(10)内设有净化装置，所述净化箱(10)的下端连接有第二排污阀(21)，所述净化箱(10)的一侧固定有安装板(6)，所述安装板(6)的上端设有水泵(7)，所述水泵(7)的上端设有抽水管(9)，所述抽水管(9)的一端连接在净化箱(10)的一侧，所述水泵(7)的一侧连接有出水管(8)。
2.根据权利要求1所述的一种用于混凝土废水的回收装置，其特征在于：所述净化装置包括固定在净化箱(10)内一周侧壁上的第一过滤板(4)，所述净化箱(10)的上端等间距设有四个开口，所述开口内设有连接板(12)，所述连接板(12)的上端固定有压板(11)，所述连接板(12)的下端固定有第二过滤板(5)，所述第二过滤板(5)内设有活性炭净化网板，四个第二过滤板(5)均位于净化箱(10)内。
3.根据权利要求1所述的一种用于混凝土废水的回收装置，其特征在于：所述底板(1)的上端设有收集斗(2)，且收集斗(2)与排污管(20)和第二排污阀(21)相对应。
4.根据权利要求1所述的一种用于混凝土废水的回收装置，其特征在于：所述降尘箱(16)的一侧贯穿设有第一感应器(22)，且第一感应器(22)位于第三过滤板(17)的下端一侧。
5.根据权利要求1所述的一种用于混凝土废水的回收装置，其特征在于：所述净化箱(10)的一侧贯穿设有第二感应器(23)，且第二感应器(23)位于第一过滤板(4)的下端一侧。
6.根据权利要求2所述的一种用于混凝土废水的回收装置，其特征在于：所述压板(11)的上端固定有两个拉手(24)。
说明书
一种用于混凝土废水的回收装置
技术领域
本实用新型涉及混凝土废水设备技术领域，尤其涉及一种用于混凝土废水的回收装置。
背景技术
近年来，随着我国城镇化进程的不断加快，混凝土行业得到了蓬勃发展。混凝土在生产过程中会产生大量的废水废渣，每生产1立方米混凝土将需要消耗洁净水0.17t，平均生产废水废浆0.03t。我国每年的混凝土产量超过15亿立方米，按此推算，我国每年产生的废水废浆高达0.5亿吨。混凝土企业必须处理搅拌站产生的废水废渣，实现绿色生产，真正实现预拌混凝土搅拌站废水、废渣零排放的目标，走健康可持续发展的道路，达到“节地、节能、节材、节水、环境保护”。
混凝土废水是搅拌站主要的污染物，废水问题仍然是搅拌站棘手的问题。现在的主要研究重点就是充分利用搅拌站现有的条件，将废水进行直接回收用于生产混凝土是处理混凝土废水的理想方式，但是，现有的混凝土废水的回收装置不能对废水进行多次过滤和降尘，导致净化质量低下，影响了废水的回收利用率，还不方便更换和清理过滤网，导致过滤效率低下，增加了维护成本，为此，我们提出一种用于混凝土废水的回收装置解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于混凝土废水的回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于混凝土废水的回收装置，包括底板，所述底板的上端两侧分别设有第一支架和第二支架，所述第二支架的上端设有降尘箱，所述降尘箱的上端连接有第二球阀，所述降尘箱内的一周侧壁上共同固定有第三过滤板，所述降尘箱的下端可拆卸连接有第一排污阀，所述第一排污阀的下端连接有排污管，所述降尘箱的一侧连接有进水管，所述进水管的另一端连接有净化箱，所述净化箱的下端固定在第一支架的上端，所述进水管上安装有第一球阀，所述净化箱内设有净化装置，所述净化箱的下端连接有第二排污阀，所述净化箱的一侧固定有安装板，所述安装板的上端设有水泵，所述水泵的上端设有抽水管，所述抽水管的一端连接在净化箱的一侧，所述水泵的一侧连接有出水管。
优选地，所述净化装置包括固定在净化箱内一周侧壁上的第一过滤板，所述净化箱的上端等间距设有四个开口，所述开口内设有连接板，所述连接板的上端固定有压板，所述连接板的下端固定有第二过滤板，所述第二过滤板内设有活性炭净化网板，四个第二过滤板均位于净化箱内。
优选地，所述底板的上端设有收集斗，且收集斗与排污管和第二排污阀相对应。
优选地，所述降尘箱的一侧贯穿设有第一感应器，且第一感应器位于第三过滤板的下端一侧。
优选地，所述净化箱的一侧贯穿设有第二感应器，且第二感应器位于第一过滤板的下端一侧。
优选地，所述压板的上端固定有两个拉手。
与现有技术相比，本实用新型的有益效果是：
1、通过第三过滤板、第二过滤板、第一过滤板和活性炭净化网板的配合，进行层层过滤和净化，解决了现有的混凝土废水的回收装置不能对废水进行多次过滤和降尘的问题，实现了提高净化质量的目的，提高了废水的回收利用率，降低了成本，方便使用；
2、通过压板、连接板、开口、第二过滤板、净化箱和拉手的配合，使用拉手带动第二过滤板拉出净化箱，解决了现有现有的混凝土废水的回收装置不方便更换和清理过滤网的问题，实现了提高了过滤效率的目的，降低了维护成本；
综上所述，本实用新型不仅解决了现有的混凝土废水的回收装置不能对废水进行多次过滤和降尘的问题，还方便更换和清理过滤网，提高了过滤效率，降低了维护成本，提高净化质量和废水的回收利用率，方便使用。
发明人 （林奇伟）
